井下带式输送机集中控制系统

建设目标

     我公司和中国矿业大学共同研制的井下带式输送机集中控制系统实现了井下无人值守，在地面远程监控井下带式输送机的运行。操作人员在地面监控室通过计算机控制井下各带式输送机及给煤机的启、停，实现远程集中控制。在井下就地操作台，可实现对胶带输送机和给煤机的就地有闭锁和无闭锁控制。该系统技术先进，运行安全可靠，操作灵活简便，已在兖矿集团、枣矿集团、上海大屯能源、中平能化、韩城矿务局、新汶、盘江股份等几十个矿井投入使用。

 系统特点

本系统有三种控制方式：地面集中控制、地面集中控制单台有闭锁控制功能和地面试验控制。

系统设有打滑、跑偏、烟雾、温度、纵向撕裂、堆煤、沿线急停、洒水、皮带紧张力、电流等参数的检测和保护。

该系统主要由地面集控设备、井下控制分站和工业电视系统构成，地面集控设备主要由通信接口、监控计算机、视频显示等设备构成，实现了对整个带式输送系统的实时监控。井下控制分站主要由矿用PLC控制箱和本安操作台组成，实现对现场设备的直接控制，同时完成设备运行状态及各种保护信号的采集与运输。

采用光缆或通信电缆将井下各PLC控制分站与井上控制计算机进行联网，也可将井下分站知己接入已有的井下环网。

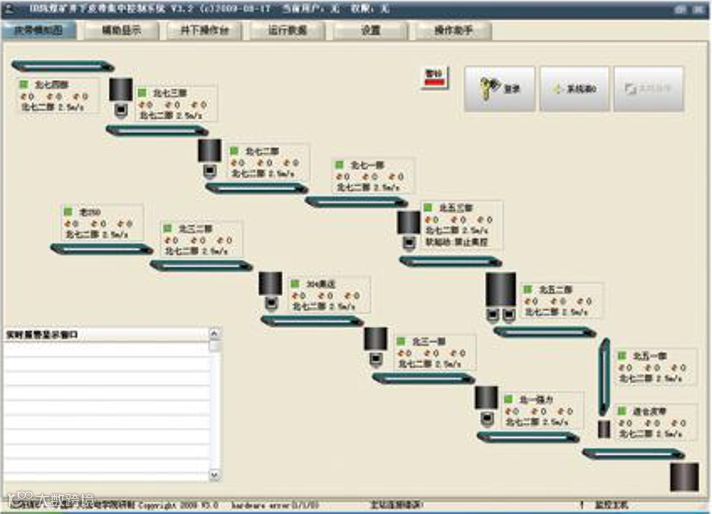

枣矿集团田陈煤矿井下皮带地面

集中控制操作主界面

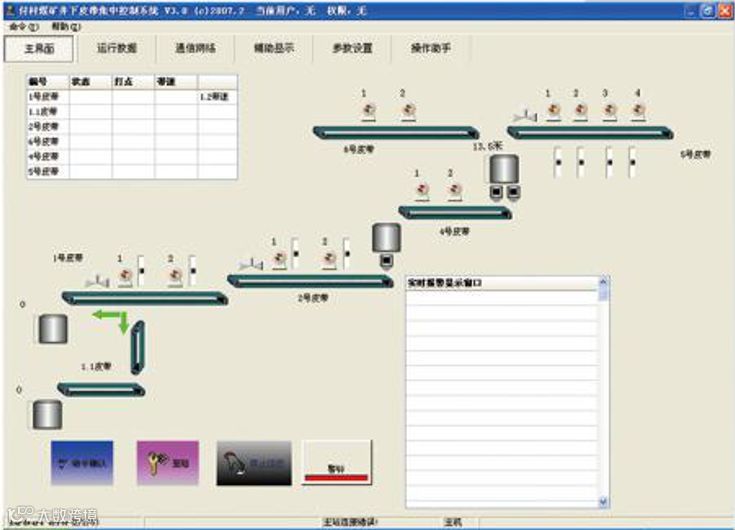

枣矿集团付村煤矿井下皮带

地面集中控制操作主界面

​

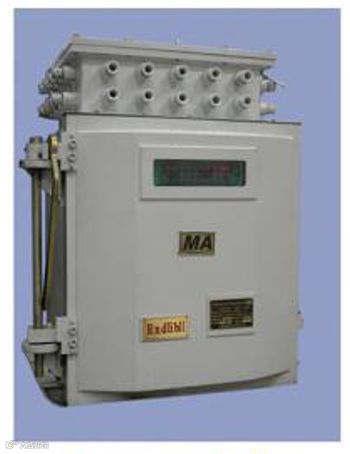

井下PLC控制柜

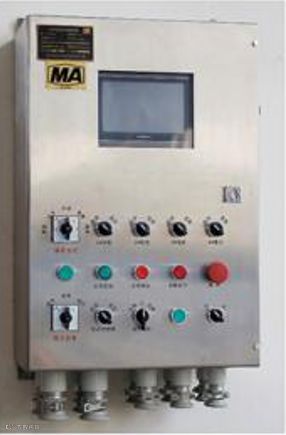

就地操作箱
