BIM基础——如何在Revit中创建波浪式尖屋顶

本期讲师：新点小杰

本期给大家分享的是如何在Revit中创建波浪式尖屋顶。具体操作步骤如下：

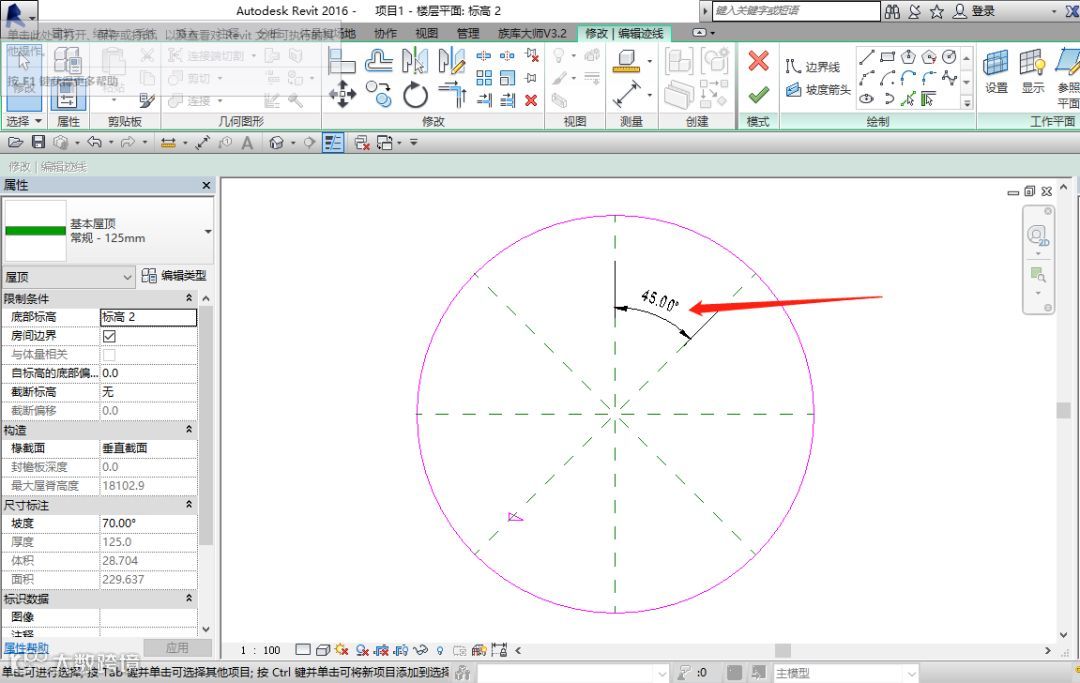

首先，我们先点击迹线屋顶按钮创建一个圆形尖屋顶。在圆形尖屋顶的草图线状态下，我们创建4个参照平面，两两之间夹角都相等，均为45度（如图）。

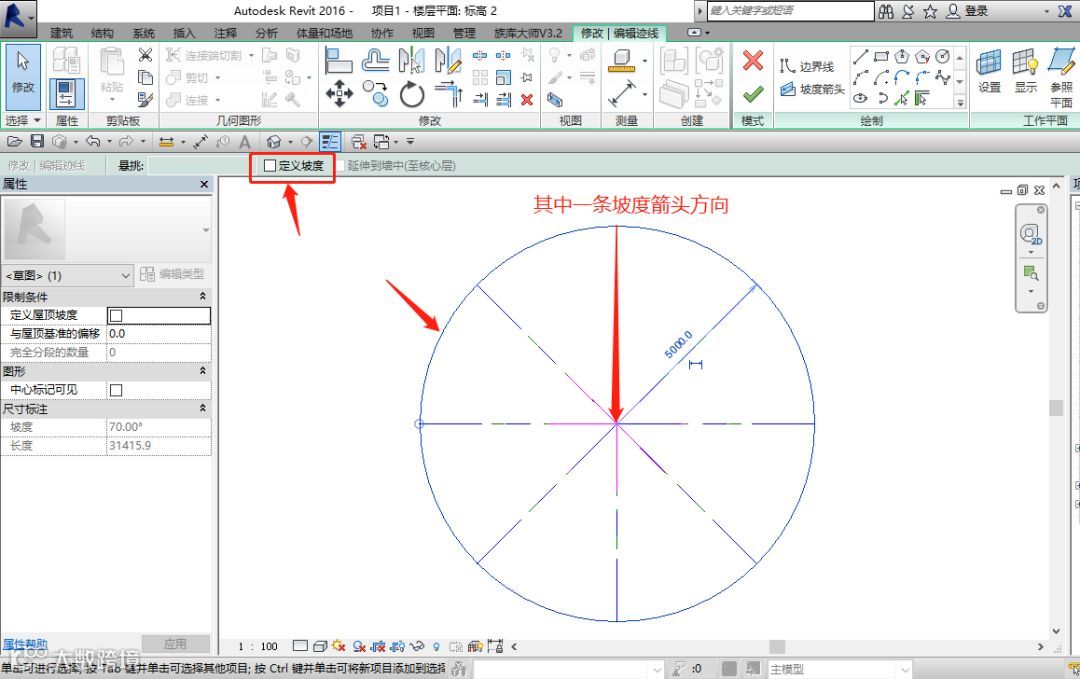

接着，我们点击坡度箭头按钮沿着参照平面的方向绘制8个坡度箭头。绘制完成后，将原本的迹线屋顶取消定义坡度，防止两者发生冲突（如图）。

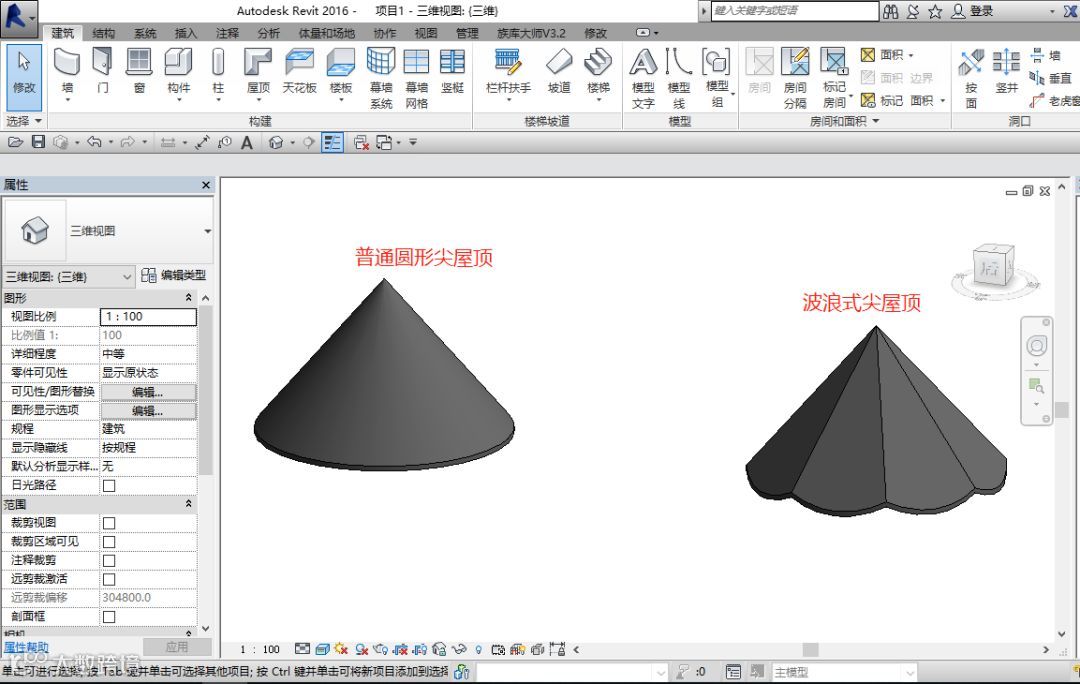

最后，将坡度箭头的坡度都按照需要定义好之后，点击完成，波浪式坡屋顶就创建好了（如图）。

视频如下：

小伙伴们，如果您觉得本期分享的小技巧实用，请关注我们。期待着小伙们的留言，评论留言与BIM相关的内容，我们将选取前三名优质的留言发放精美礼品哦，我们下期再见！
