BIM基础——Revit中如何处理顶部扶栏交界处

本期讲师：新点小杰

本期小技巧给大家分享的是如何处理顶部扶栏交界处。大家平时画楼梯的时候，一般楼梯扶手的转角处绘制出来是直角样式，但是在现实中却是圆角的状态，那么我们如何修改呢，详细操作如下：

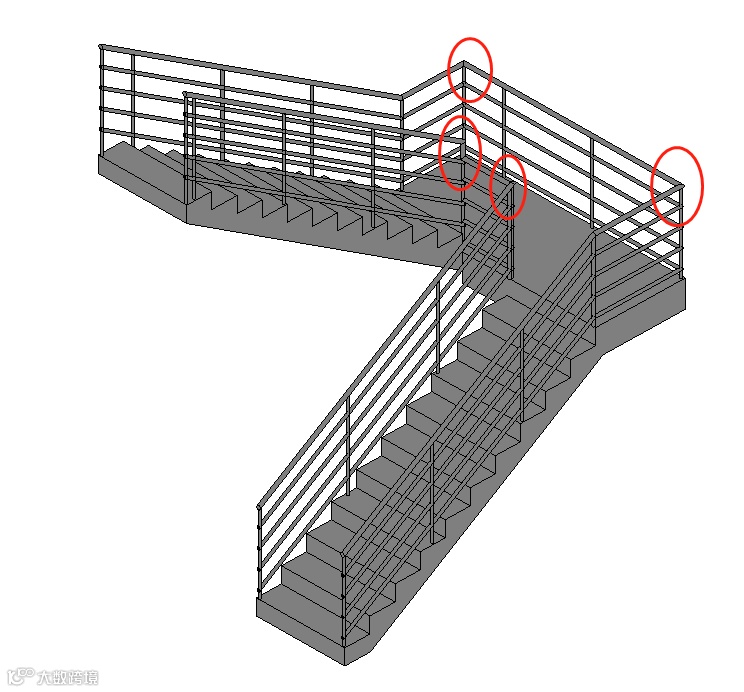

首先，我们绘制一个楼梯，可以看到图中的顶部扶栏连接处是直角，还没有进行圆化处理。

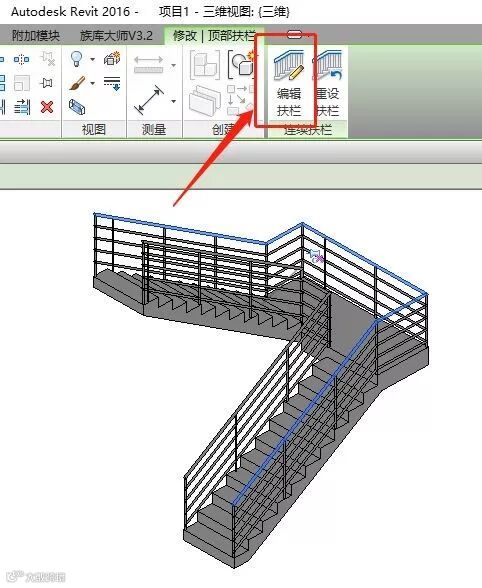

我们可以通过Tab键选中顶部扶兰，点击编辑扶栏，进入编辑状态：

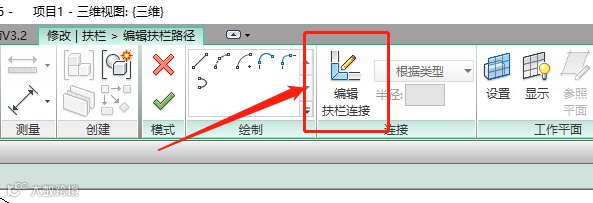

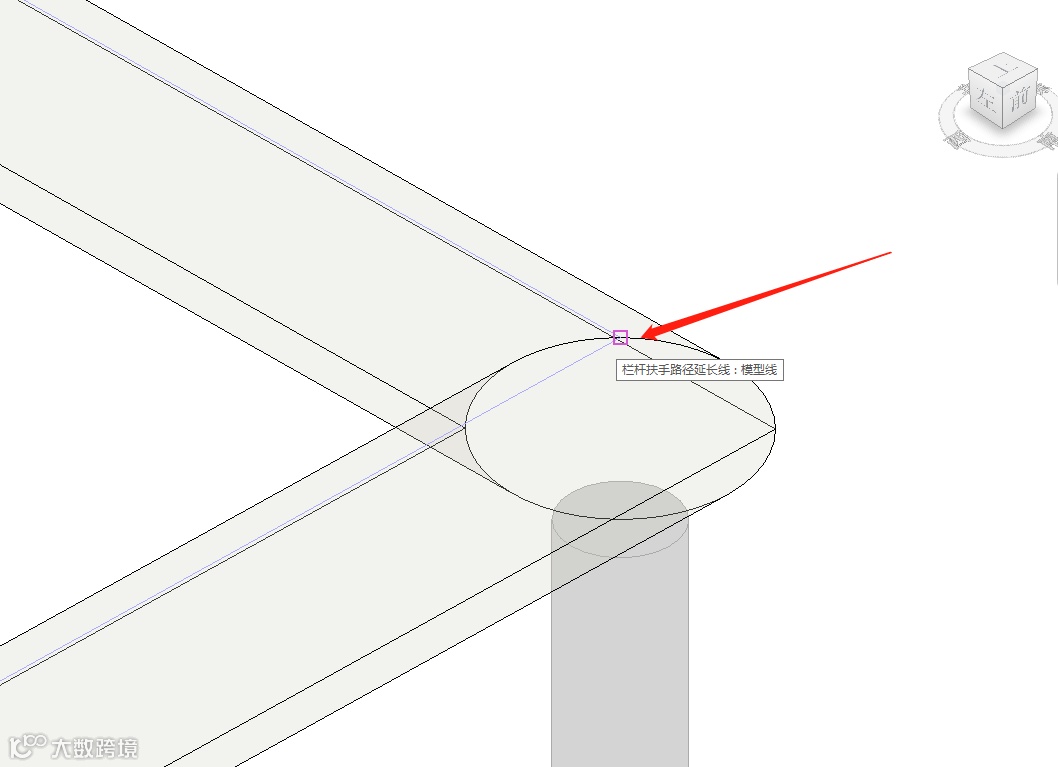

然后，点击“编辑扶栏连接”，选择需要圆化处理的连接位置（选中蓝色线段的交点）。

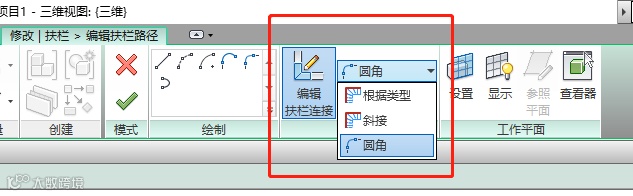

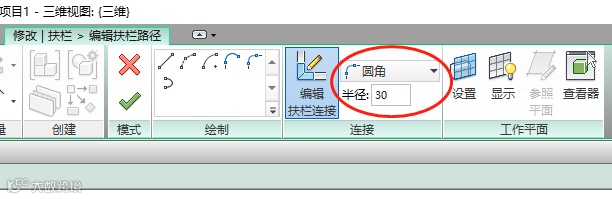

选择完成之后就可以根据图中形状选择具体的连接方式，可以选择斜接或者圆角连接。如果选择圆角连接的话，可以输入圆角度数。

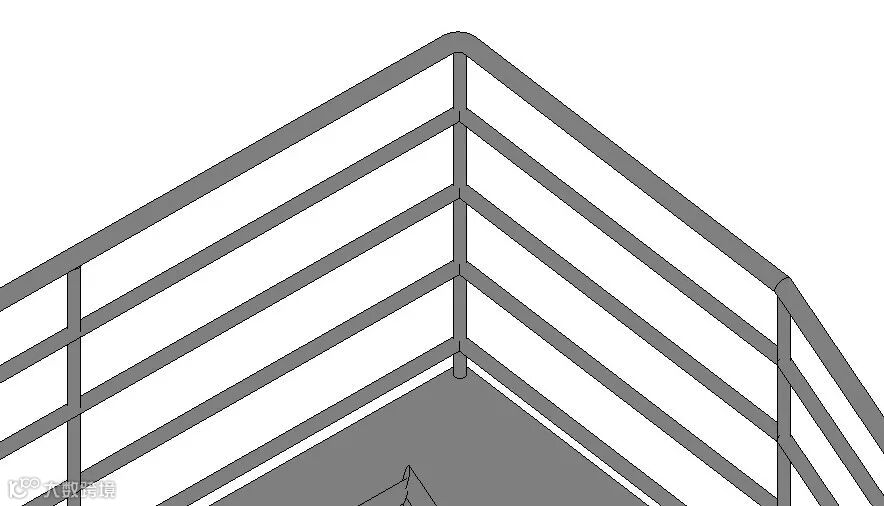

最后可以形成如下图的圆角扶栏。

视频如下：

小伙伴们，如果您觉得本期分享的小技巧实用，请关注我们。期待着小伙们的留言，评论留言与BIM相关的内容，我们将选取前三名优质的留言发放精美礼品哦，我们下期再见！
