在Revit中，经常会用到构件明细表来统计构件的数量，尺寸等相关信息，但是大家知道怎么在Revit明细表中放置图片吗？

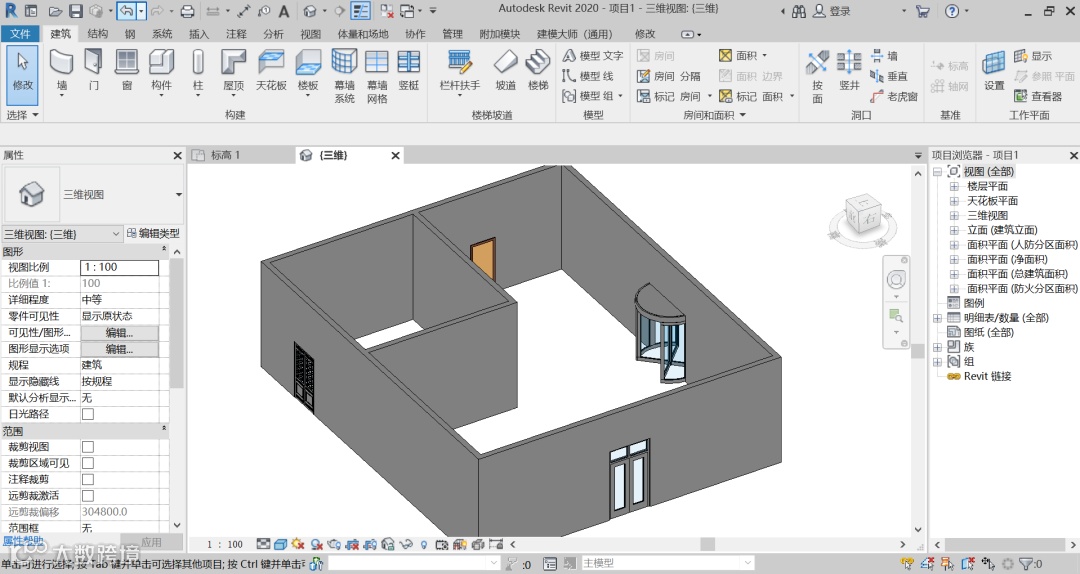

1、首先按照正常建模的步骤将需要绘制的构件绘制好。以门为例，先绘制好门构件：

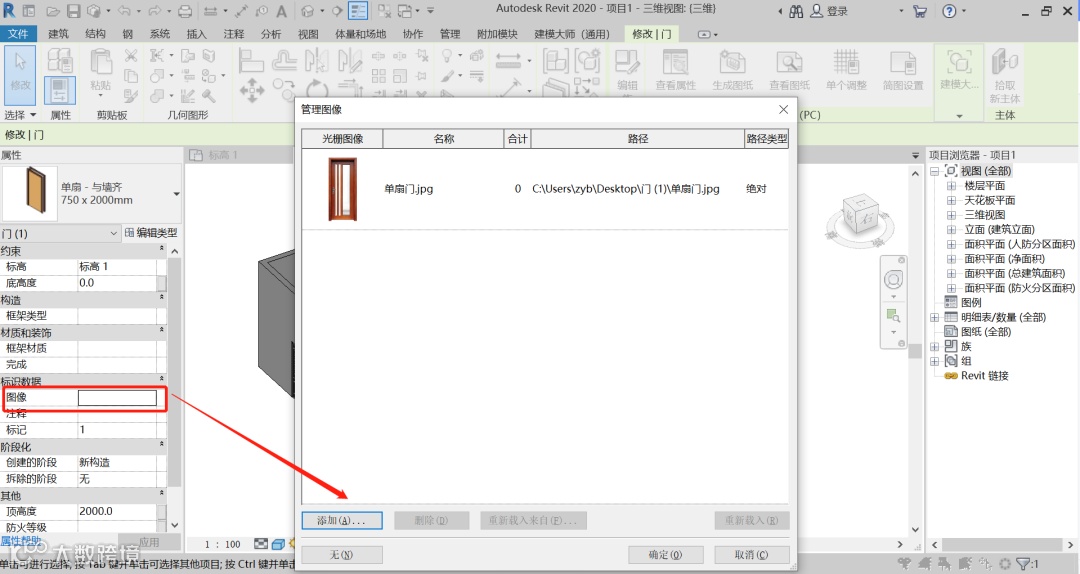

2、单击任意一个门图元，在属性栏中的实例属性中找到[图像]属性，单击“...”浏览按钮，打开“管理图像”对话框。找到保存好的图片路径，将门图元分别赋予不同的图像：

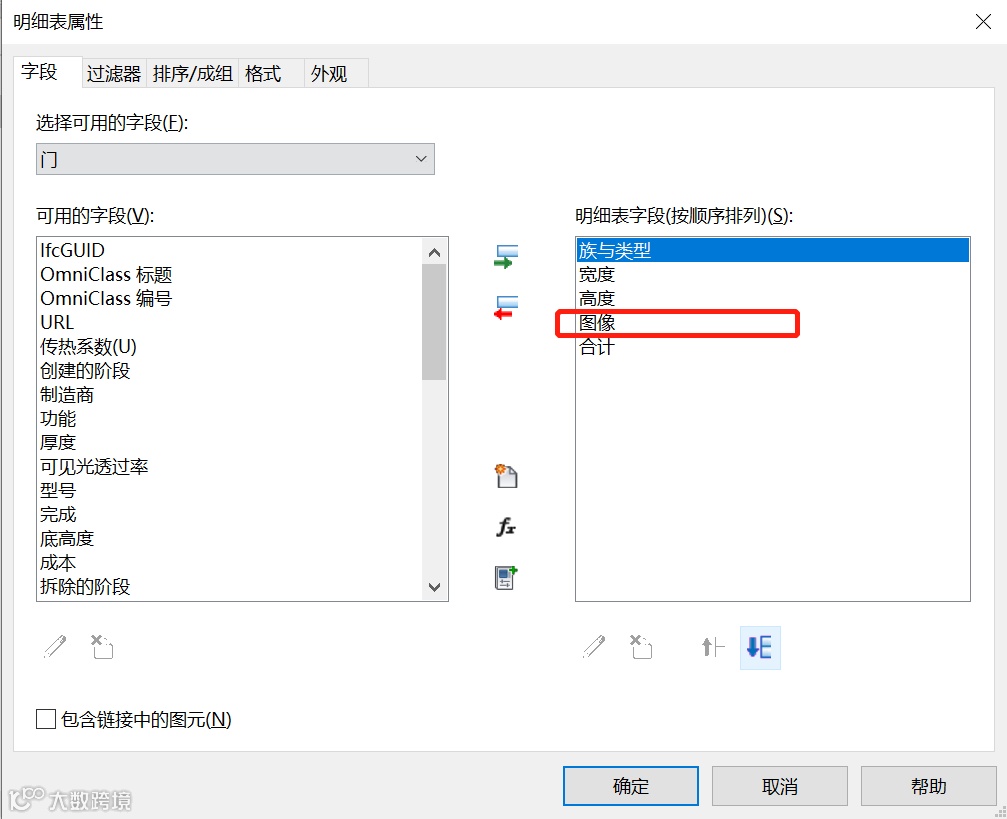

3、 接着创建“门明细表”，根据指定图像的方式添加字段

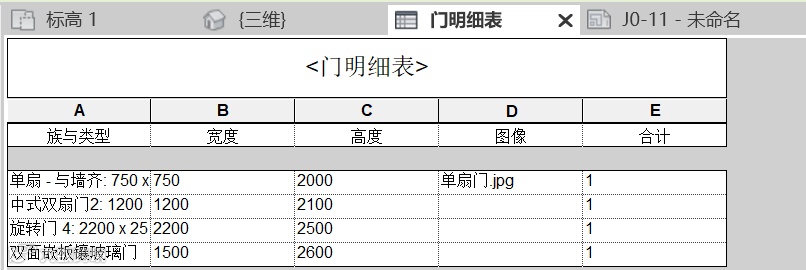

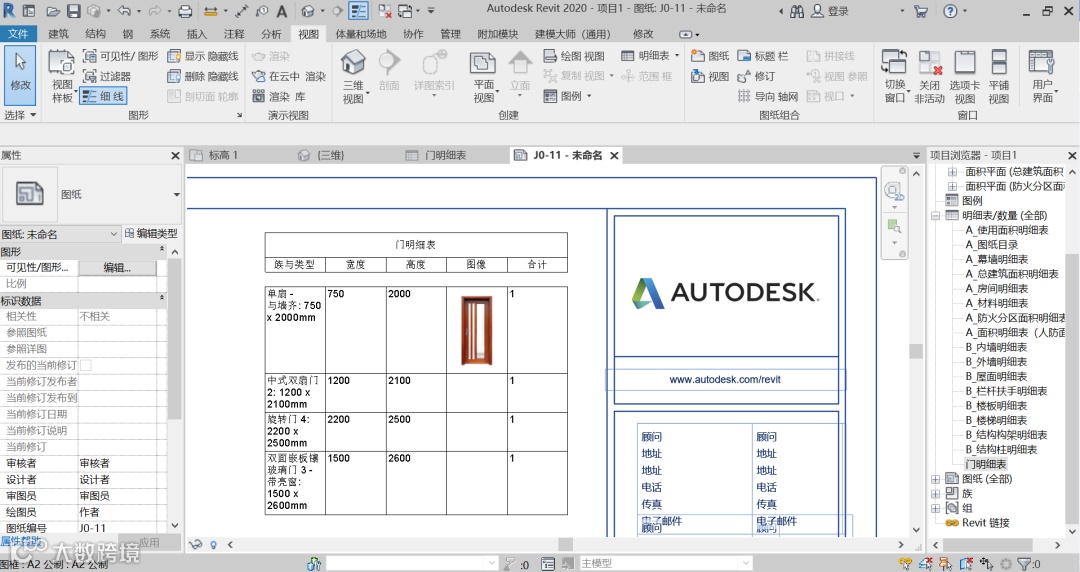

注意：创建出来的明细表只能看到图像的名称，需要将明细表放置在图纸中才能显示完整图像。
如下图所示：
