DH7000交流阻抗测试

江苏东华分析仪器有限公司

2020-06-12

导读：以东华分析DH7000电化学工作站为例来进行EIS测试，下文仅演示实验方法，实验数据不作参考。

现以东华分析DH7000电化学工作站为例来进行EIS测试，下文仅演示实验方法，实验数据不作参考。

测试前准备

■ 工作电极的准备

本实验使用的工作电极是玻碳电极，使用前需进行打磨。在麂皮上撒上三氧化二铝粉末，再滴加少量的去离子水，使用玻璃棒将三氧化二铝粉末和去离子水混合均匀，之后以垂直于麂皮表面握住电极的下半部分进行打磨，打磨方式为在麂皮上画8字。

■ 电解液的制备

配置250 mL含有铁氰化钾(0.1M)，亚铁氰化钾(0.1M)，氯化钾(0.1M)的混合溶液，待用。

■ 电极装置设计

铂片作为对电极(辅助电极)，饱和甘汞电极作为参比电极，玻碳电极作为工作电极。

操作步骤

■ 仪器连接与接线

① 将仪器接上电极线，连接电源，开启仪器，用网线将仪器和软件连接起来；

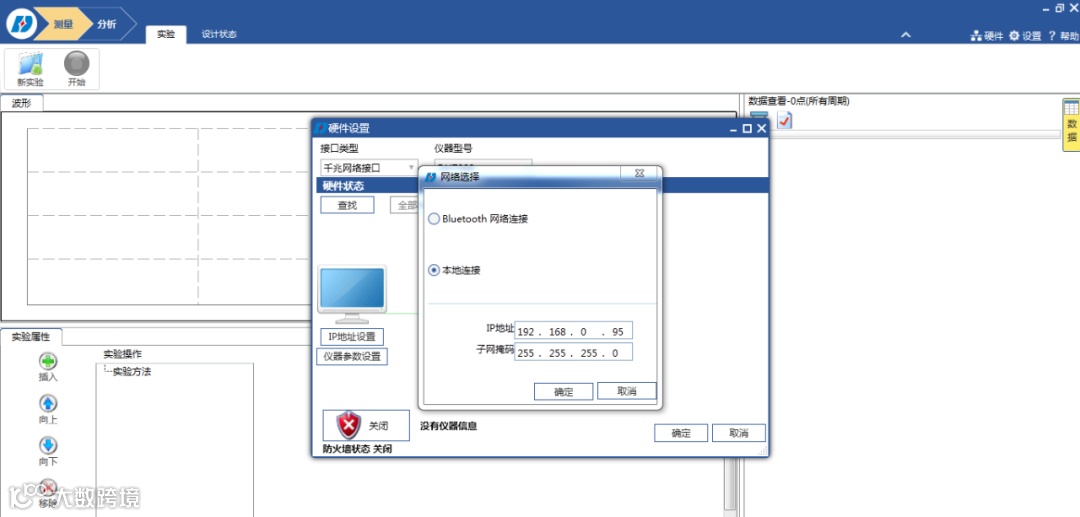

② 安装软件，点击软件右上角【硬件】，点击【IP地址设置】，将IP地址设置为192.168.0.95，子网掩码为255.255.255.0，点击【确定】；

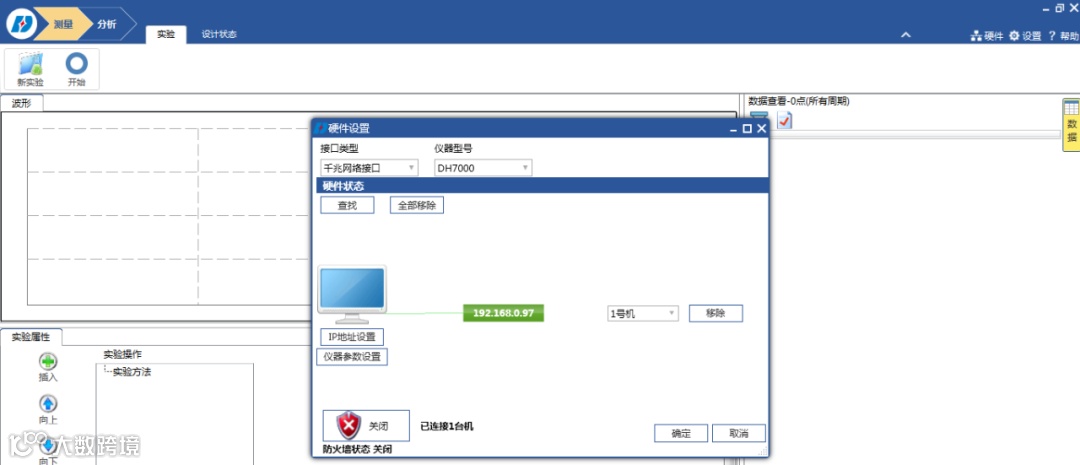

③ 点击【查找】，仪器连接成功；

④ 将电极线与体系连接：工作电极WE和感应电极SE短接连接玻碳电极，对电极(辅助电极)CE连接铂片，参比电极RE连接饱和甘汞电极；

■ 进行实验

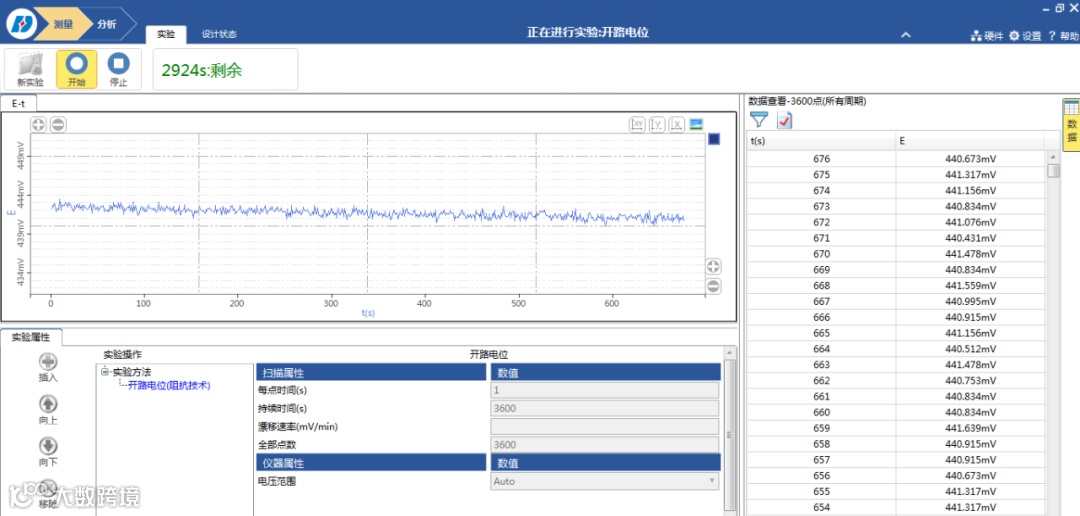

① 点击【新实验】，选择技术操作(阻抗技术)模块的【开路电位】实验，进入实验参数设置界面，设置个较长的持续时间，点击【开始】进行实验，待得到的开路电位趋于平稳(即测出来是平行于X轴的波动很小的线)，代表体系已处于稳定状态，接下来可以进行电化学阻抗谱的测试；

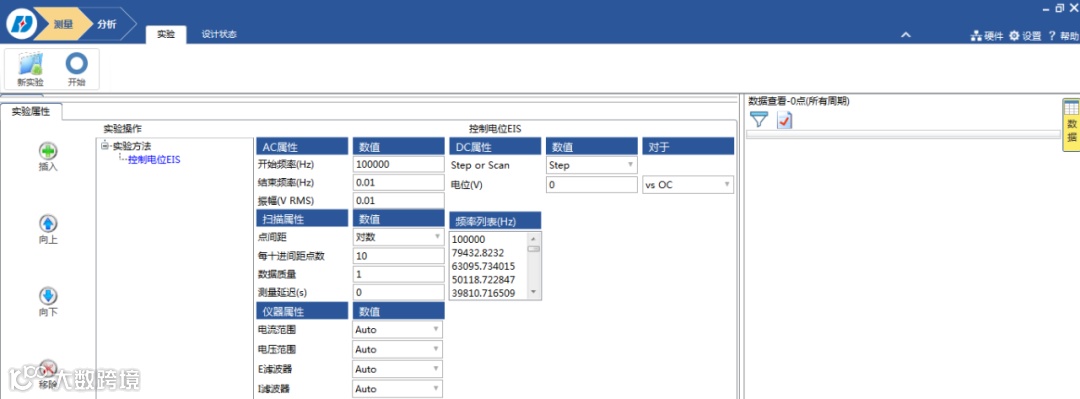

② 点击【新实验】，选择技术操作(阻抗技术)模块的【控制电位EIS】实验，进入实验参数设置界面，设置高频处的频率为100kHz，低频处的频率为10mHz，其余参数保持默认，点击【开始】进行实验；

实验结果

Nyquist图(Zim-Zre图)

Bode图(Z-f图)

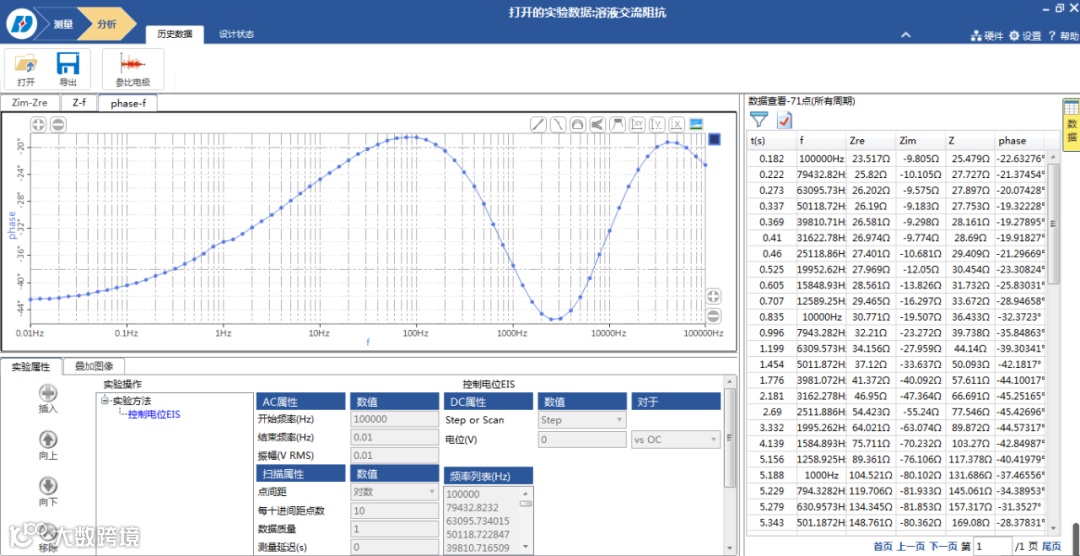

phase-f图
