技术优势
※ 隔离技术
电源隔离、采集通道隔离，确保施加交流电流不会分流去电子负载，以及采集通道的高输入阻抗，减小电芯阻抗测量的影响
※ 测试性能强
在电池堆较为稳定的大电流放电状态下精确测量每片电芯的阻抗
※ 高精度阻抗测试
采用最精确的单正弦技术，FFT计算，确保阻抗测试精确稳定，阻抗精度±2‰
系统组成及指标

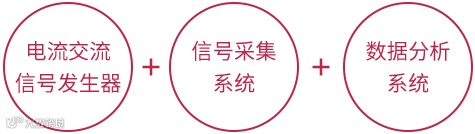

一、组成部分：
1、电流交流信号发生器：信号发生器负责提供交流电流激励信号，激励信号包括固定频率交流电流信号和扫描频率交流电流信号；
2、数据信号采集系统：电压采集通道采集燃料电池堆电芯两端的电压；
3、数据分析处理系统：将采集到的交变电压与电流，实时计算，得出每片电芯的阻抗。

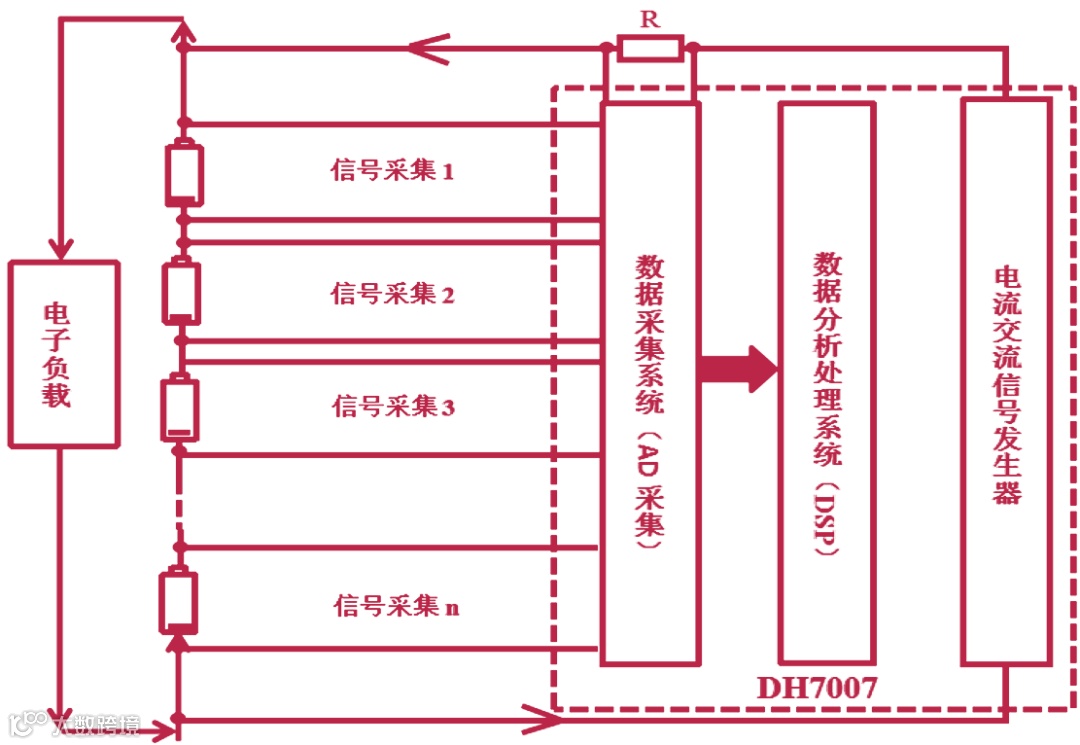

测试技术示意图
二、主要技术指标：
|
通道数 |
（15个电压通道+1个电流通道）/台，支持无限多通道扩展 |
|
施加最大交流电流 |
20App（可选配50App） |
|
阻抗测量频率范围 |
0.001Hz～20kHz |
|
连续采样速率 |
100kHz |
|
最小可精确测量 |
10μΩ |
|
阻抗测量精度 |
±2‰ |
|
最大隔离电压 |
1000V |
应用于燃料电池时测试结果展示

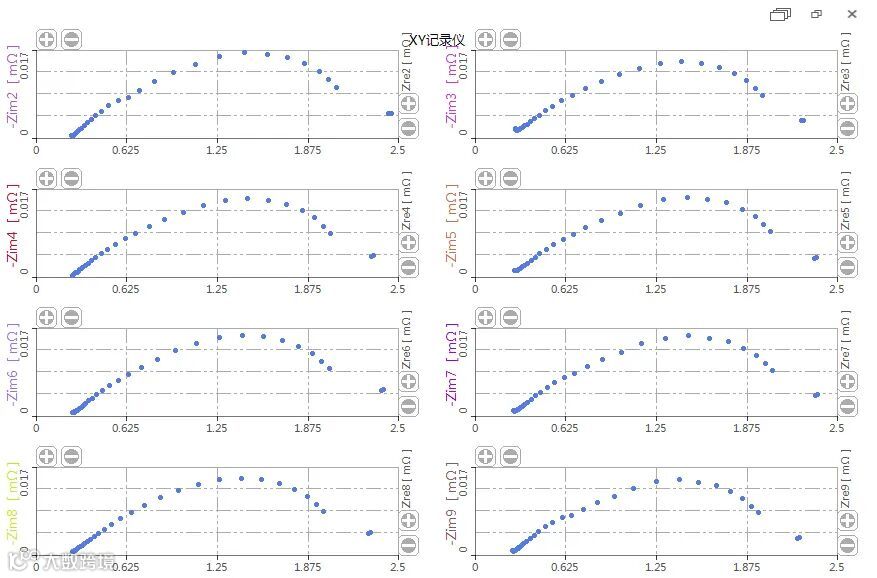

燃料电池堆50 A放电，80%阴极湿度，2.5A电流交流激励信号测试电芯阻抗，频率测试范围5 kHz-1 Hz；

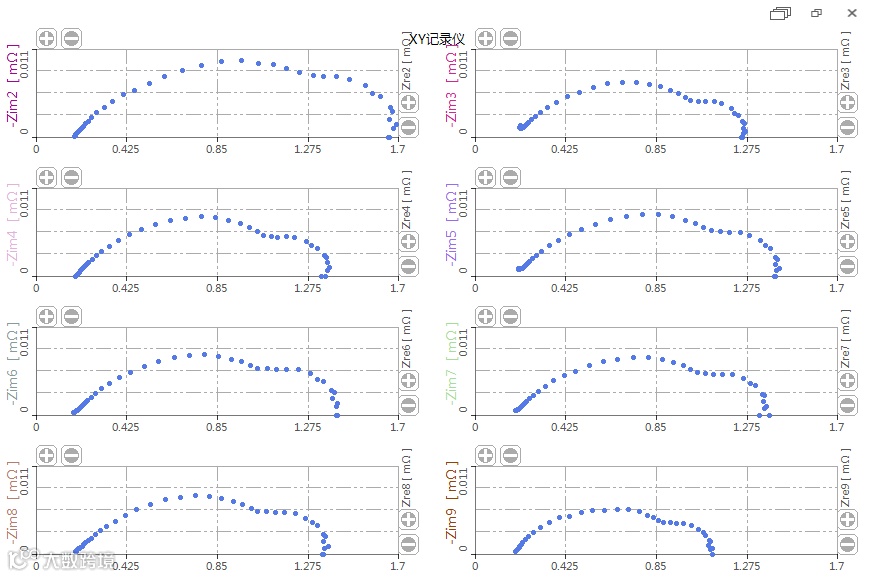

燃料电池堆200 A放电，80%阴极湿度，5A电流交流激励信号测试电芯阻抗，频率测试范围5 kHz-0.1 Hz；

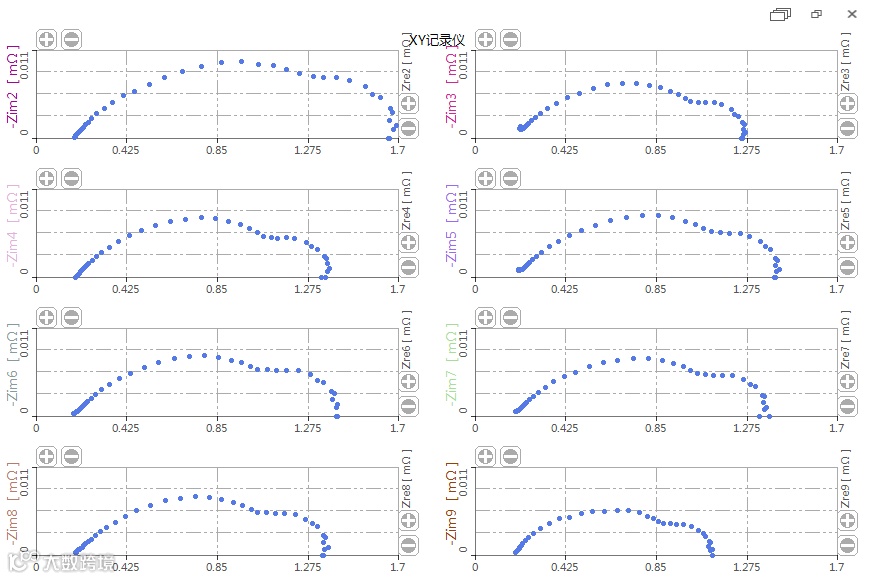

燃料电池堆200 A放电，40%阴极湿度，5 A电流交流激励信号测试电芯阻抗，频率测试范围5 kHz-0.1 Hz。
