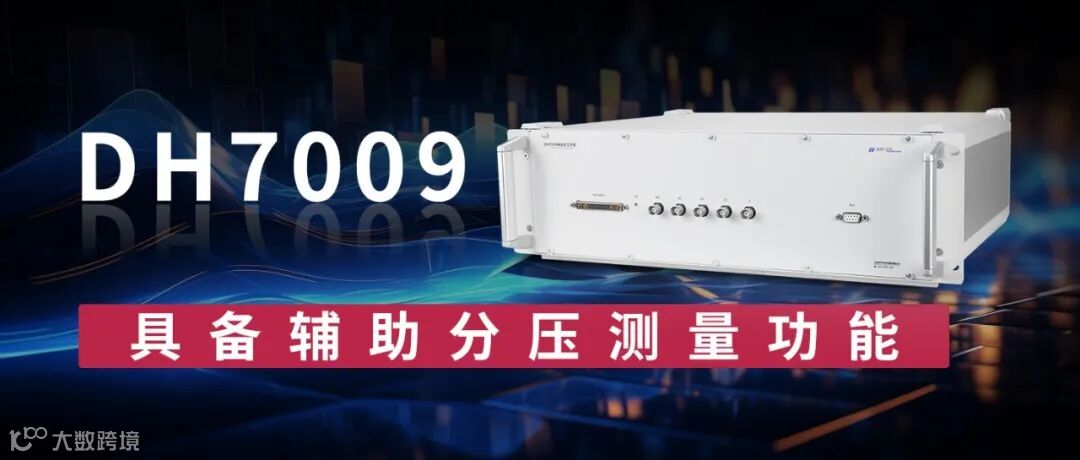

DH7009电化学工作站是本公司新研制的一款主机增加了4个相互独立的辅助电压测量通道（Auxiliary Electrometer）的电化学工作站，辅助通道可与主通道同时测量被测体系的电压包括直流电压和交流电压以及与主通道的交流电流计算得到被测体系的交流阻抗。DH7009电化学工作站也可连接我司的电流放大器与辅助通道联用实现同时测量多片电芯的交流阻抗，如容量较大锂电池或膜电极面积较大的氢燃料电池短堆。中国某汽车集团有限公司使用该仪器完成实验需求，达到预期效果。
01
应用场景
Part.
1

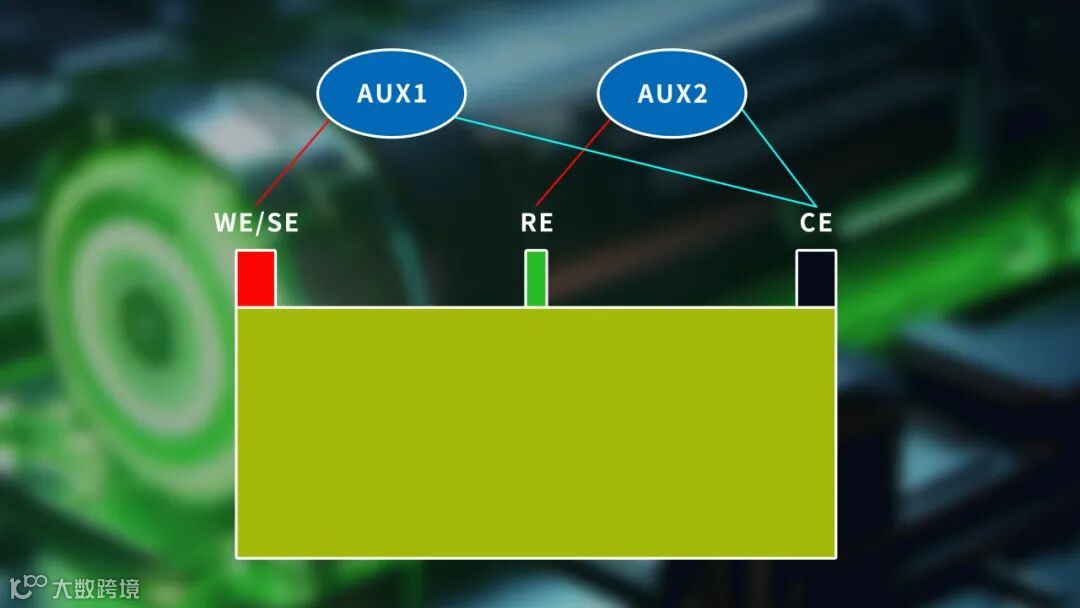

三电极体系的电池实现同时测量正/负极半电池及全电池交流阻抗
Part.
2

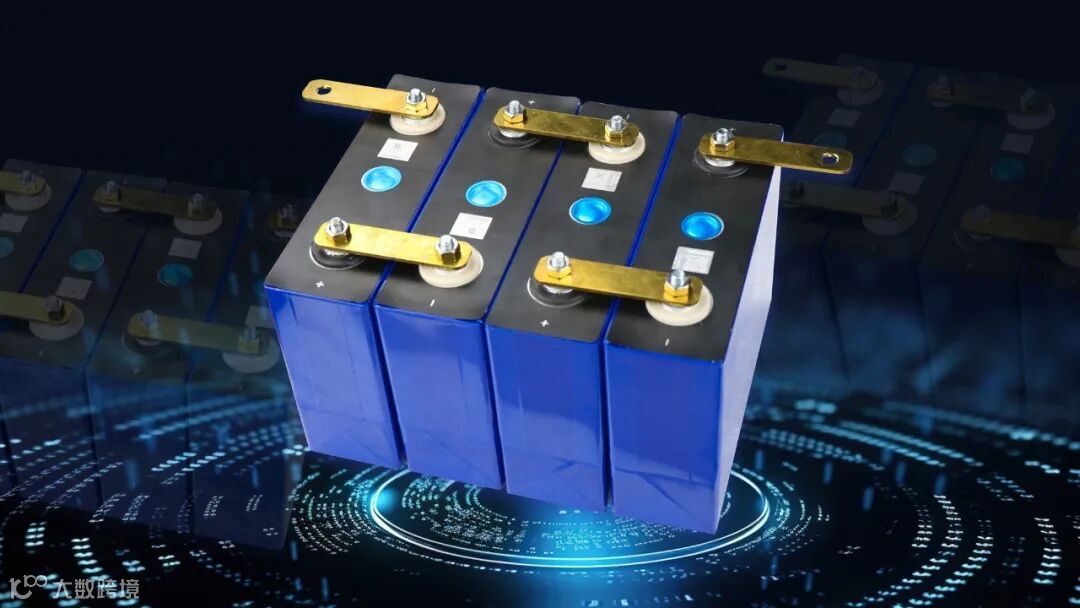

4节电芯串联电池短堆同时测量堆内每片电芯的电压和交流阻抗
02
技术参数
|
主通道技术参数 |
|
|
接地/浮地 |
|
|
槽压 |
±15V |
|
极化电压范围 |
±10V |
|
标配最大电流 |
4A |
|
测量电压量程 |
±100mV、±1V、±10V |
|
测量电流量程 |
10pA~4A（13档） |
|
数据最短采样时间 |
2μs（500kHz），电压/电流同步采集 |
|
交流阻抗频率测量范围 |
10μHz~1MHz（电压模式） 10μHz~200kHz（电流模式） |
|
通讯方式 |
以太网 |
|
辅助通道技术参数 |
|
|
辅助通道数量 |
4个 |
|
电压采集方式 |
差分输入，与主通道同步测量 |
|
电压测量范围 |
±500mV、±5V |
03
测试案例

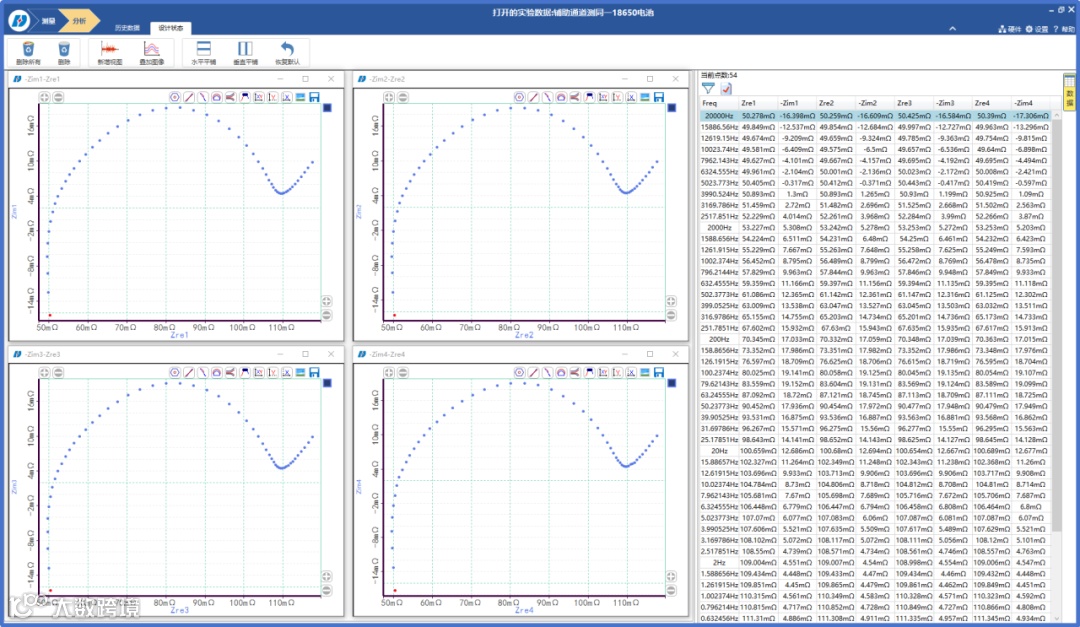

18650电池
（4个辅助通道测同一电池，验证辅助通道测量的一致性）

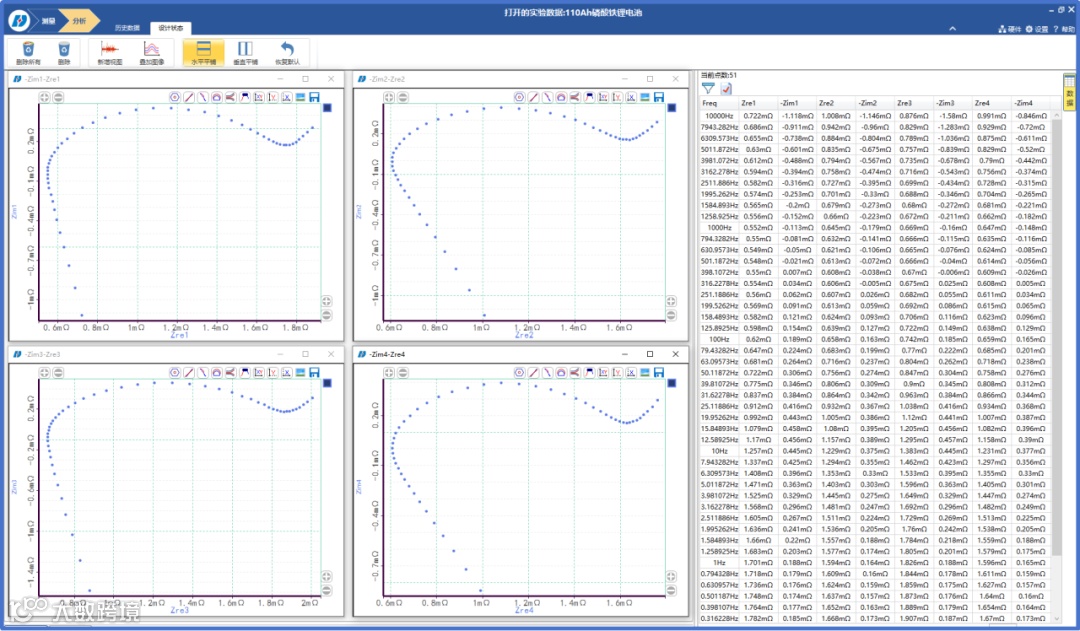

单体磷酸铁锂电芯（容量110Ah）
串联锂电短堆
