01
仪器特点

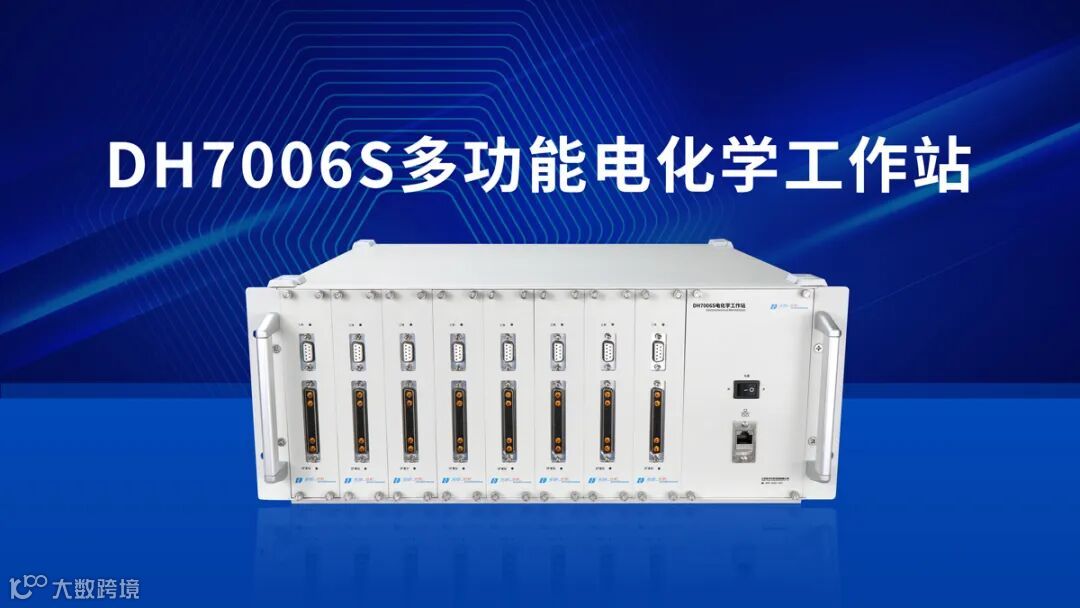

DH7006S标准机箱内置8个独立的通道，可配置多种不同功能的通道卡，以满足如高频阻抗测试、大功率输出、双恒实验等多元化测试需求。
通道间采用隔离设计，实现通道间相互独立，互不干扰，不同功能通道卡软件自动识别并配置参数。
具备线性扫描伏安、循环伏安、电位/电流交流阻抗、Tafel极化曲线、恒电位、恒电流、GITT、PITT、自定义充放电等测试方法，并支持自由组合进行序列实验。
DH7006S多功能电化学工作站已在某新能源头部企业通过验收。
02
通道卡配置
|
10MHz通道卡 |
|
|
施加/测量电位范围 |
±10V |
|
最大电流 |
±1A |
|
交流阻抗频率测量范围 |
10μHz~10MHz |
|
1MHz 通道卡 |
|
|
施加/测量电位范围 |
±10V |
|
最大电流 |
±2A（可选配连接多款外部功率放大器使用，扩展电流最大至100A） |
|
交流阻抗频率测量范围 |
10μHz~1MHz |
03
仪器应用
01
氧化物、聚合物、硫化物、卤化物固态电解质——阻抗测试频率可达10MHz，满足多种固态电解质阻抗测试需求
02
电解槽、燃料电池、锂电池——各通道支持独立外接功率放大器，满足燃料电池、电解槽的阻抗测试需求或是软包电池CV测试等
03
旋转环盘电极测试——任意两通道可组合作为双恒电位仪使用，最多可连接4套旋转环盘电极系统进行测量
04
测试案例

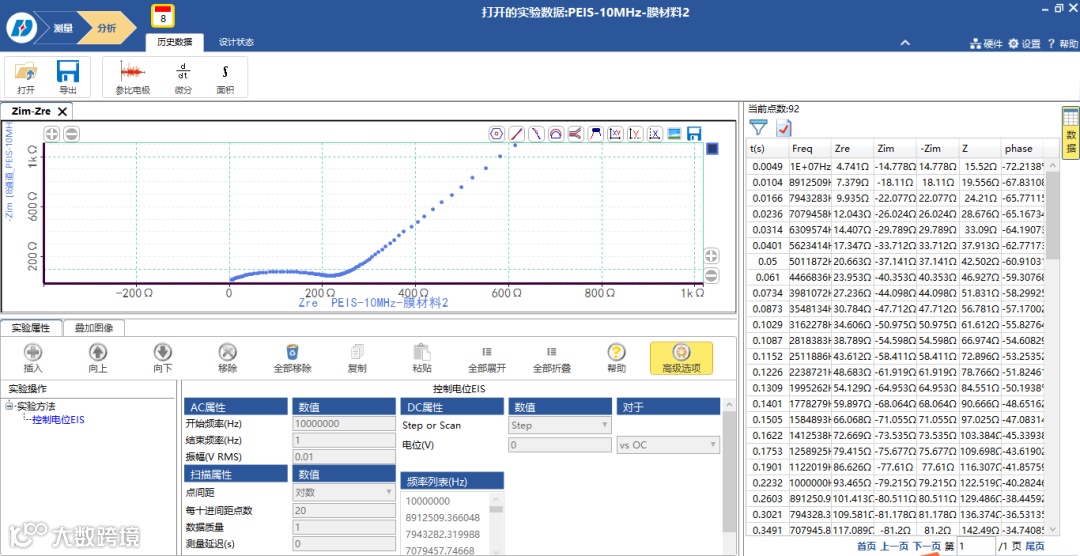

10MHz通道卡测试膜电极材料的阻抗
（10MHz~1Hz，振幅10mV rms）

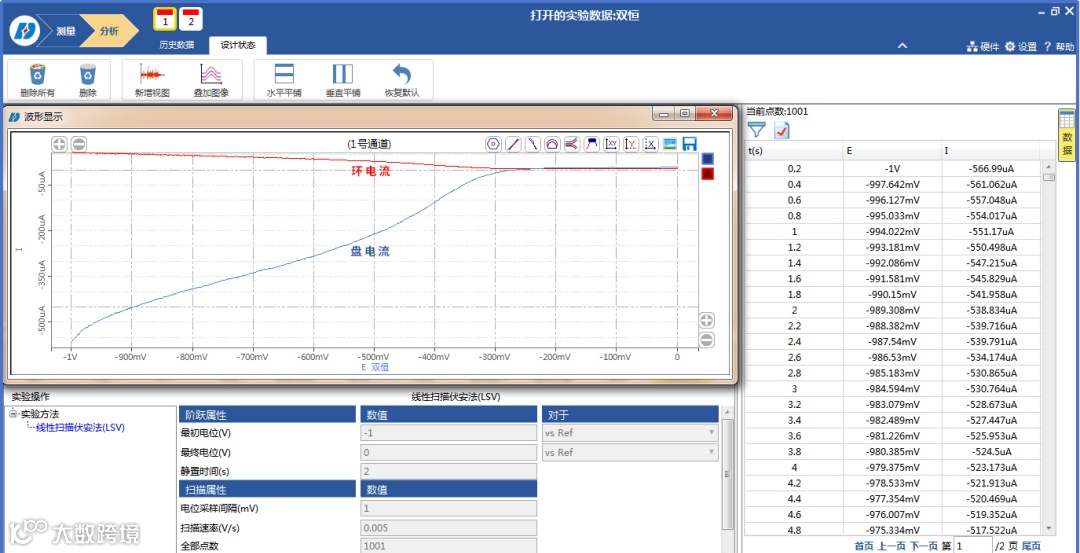

两个通道组合成双恒电位仪配合旋转环盘电极进行双恒实验

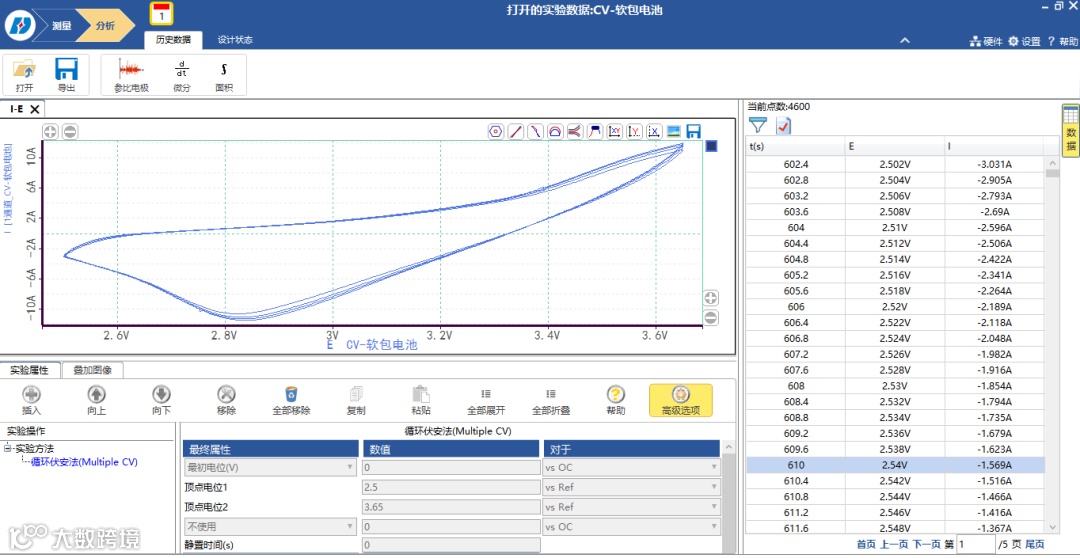

Ah级软包电池CV测试曲线
