1
我们以大型船用柴油机的测试为例：

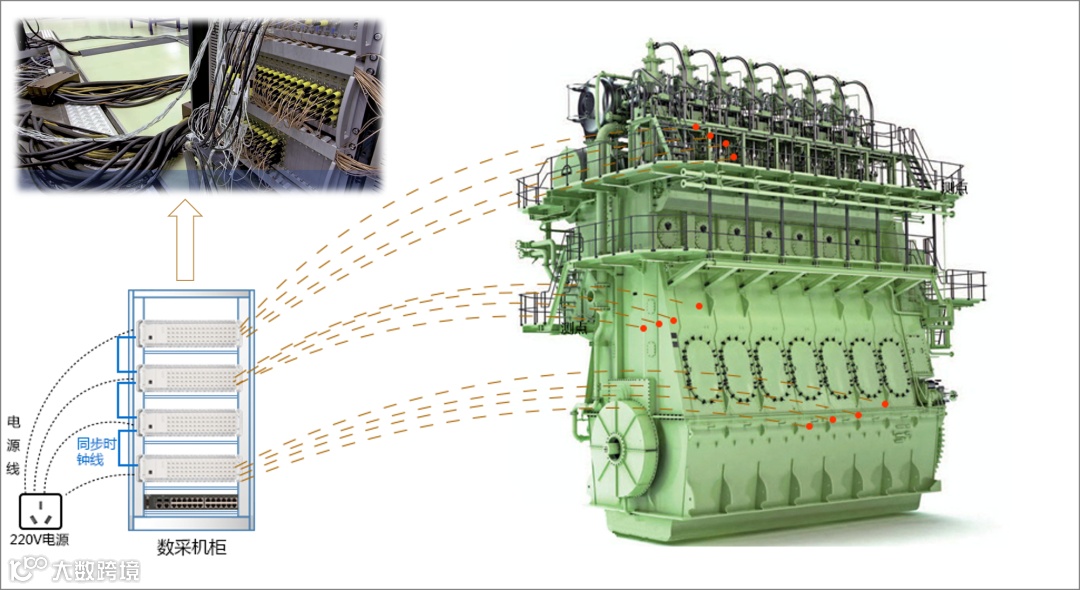

大型结构的测点通常会分布于各个部位，采用机架式测试系统需要长距离的信号线才能完成所有测点的连接和测试，这会导致布线繁琐，接地电势复杂。

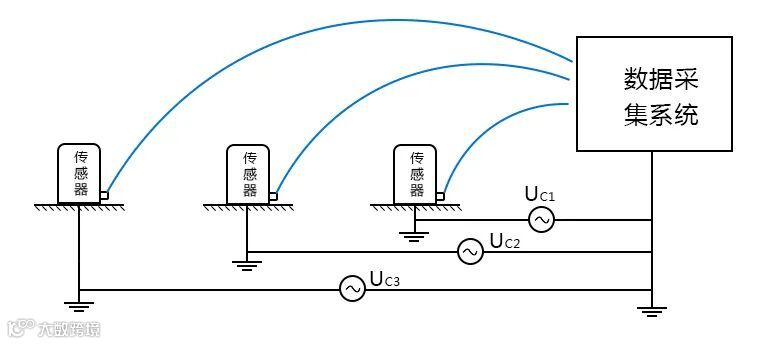

各个传感器的外壳与各自试件接触形成多点接地，由于各自试件与数据采集仪所在的接地点之间存在电位差，这就在接地点之间形成了共模电压UC，从而导致整个测试系统的信号极容易受到干扰，下图所示。
2

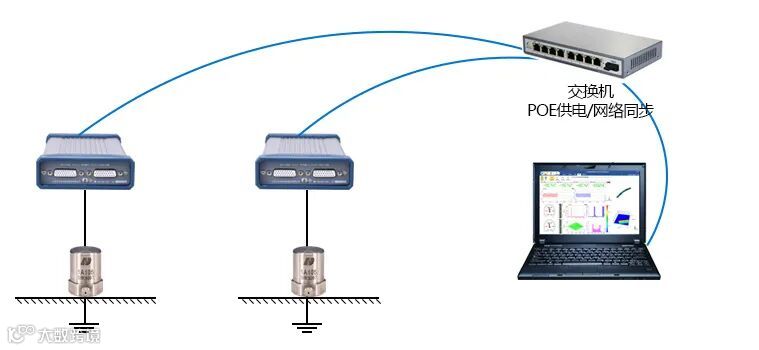

DH5981采用一根网线即可完成数据通讯、仪器供电与多仪器同步（POE供电、1588同步），不仅连接使用方便，也极大的减少了现场的线缆连接数量，更加有利于仪器的前端布置和系统连接。
同时DH5981采用隔离电源+浮地设计，使得每台采集仪与所连接的传感器之间无法形成共模电压，有效的抑制干扰。
3
DH5981分布式测试系统主要技术指标
| 指标项 | 主要指标 |
| 通道数 | 单台8通道，通过以太网实现无限通道的扩展 |
| 模数转换器 | 24位A/D |
| 连续采样速率 | 最高128kHz/通道，分档切换 |
| 同步方式 | IEEE 1588网络精密时钟同步，同步误差不大于200ns |
| 电压量程 | ±0.1V~±5V分档切换，测量误差不大于0.2%FS |
| 应变量程 | ±1000με~±50000με分档切换，测量误差不大于0.5%red±3με |
| 尺寸 | 188mm×102mm×32mm |
| 重量 | 约490g |
