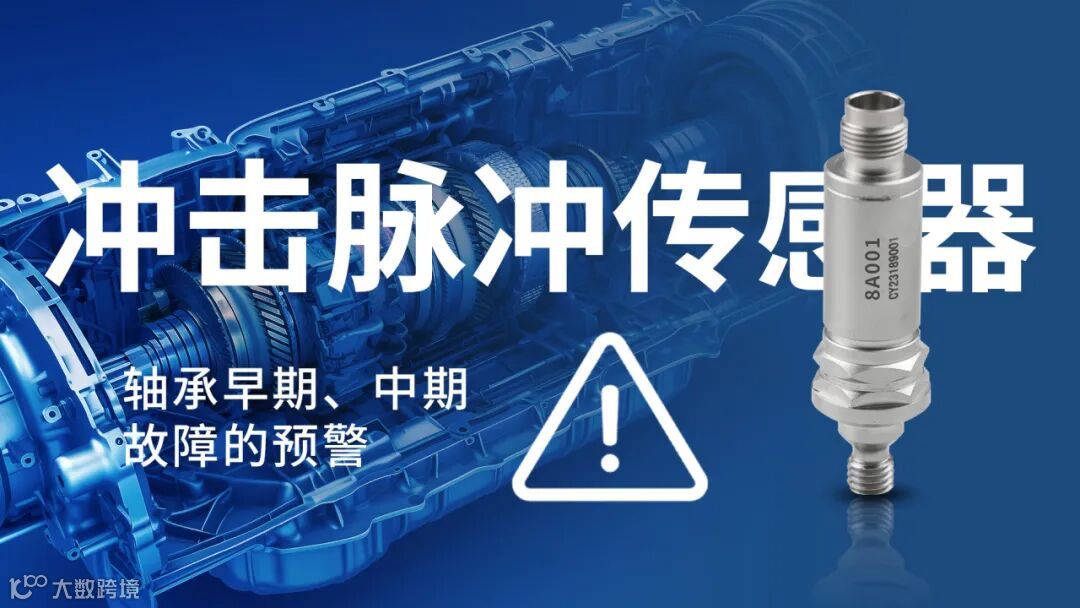

冲击脉冲传感器是感应滚动轴承中，滚道和滚动体之间产生的冲击脉冲信号，进行故障诊断和异常监测的传感器。
轴承运行过程中滚动件和滚道之间产生冲击脉冲信号，由于轴承冲击信号能量低，尤其轴承中、前期阶段故障信号，常常被淹没在背景噪声中。采用普通振动传感器提取冲击脉冲信号是不可能的。
冲击脉冲传感器包含黄铜棒和带通滤波器的设计，确保每个传感器都在32KHz发生共振。由于冲击脉冲包含很宽范围的频率信号，其中必然含有触发传感器振动的32KHz频率成分，这样冲击脉冲传感器在接触冲击脉冲时由于共振放大的作用，将所获得的轴承冲击信号放大5-7倍，并通过带通滤波器进一步降低其它振动信号的干扰。针对放大了的信号进行分析，即可得到脉冲信号的周期和相应的幅值。比照轴承的频率，确定振源，这就是其可以诊断轴承中、前期故障的主要原因。
主要技术参数
|
测量范围 |
max.80dBsv |
|
工作温度 |
-20℃～ +120℃ |
|
输出方式 |
TNC |
|
尺寸 |
Φ20×68.5mm |
|
重量 |
62g |
应用领域
主要应用于滚动轴承的状态监测，实现轴承早期、中期故障的预警。
