五分钟学GIS |立体效果地图

立体效果地图可以将原来简单显示的平面地图变成有立体感的地图，由此用户可以更好的辨识地物，并增加地图的美观度；目前百度地图、腾讯等多家地图厂商都已推出立体地图查看模式，只需放大地图到一定的比例尺范围，就可以看到该区域建筑的立体效果；下面我们介绍一下SuperMap如何根据矢量建筑面数据，生成立体效果地图。

在制作立体效果的地图时，需要一份原始的矢量建筑面数据(后文简称原始数据)，数据集中需要新建一个Int32或Double类型的字段，用于存储建筑的拉升高程。

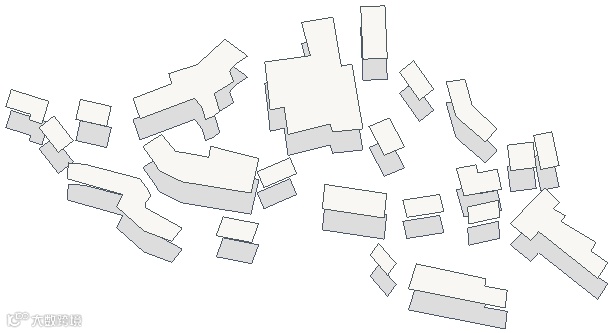

顶面数据的制作只需要将原始数据向Y方向进行偏移一定的角度，即可达到要求；数据制作时直接读取原始数据单个对象和对应的拉升高程值，将拉升高程值增加到对象点集中Point2D的Y值上，重新生成一份顶面数据集。效果如下图所示，但是不难发现这种偏移效果与立体效果还有一定的差距，因为两份数据中间没有侧面数据。

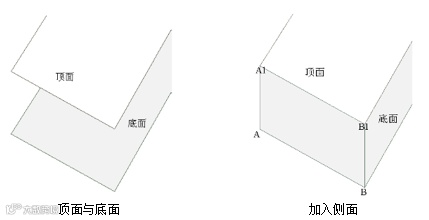

从原始数据和立体顶面数据的对比不难发现，它们有一个共同的特点，每个点的坐标只有Y方向有特定数值的拉高，X坐标不变，根据这个特点就可以方便的向上构造侧面数据，取原始数据的第一个和第二个点，我们把它命名为A点和B点，以A点为起点，那么第二个点就是A点Y值拉伸的点A1，第三个点为B点拉伸的点B1,第四个点为B点，按照顺时针方向构造点集，生成侧面。原理如下图所示：

侧面数据生成完后会发现生成的侧面数据特别破碎，并且会出现面对象压盖的问题，对数据的浏览性能和展示效果都会有较大的影响，这时需要将侧面数据进行数据融合。

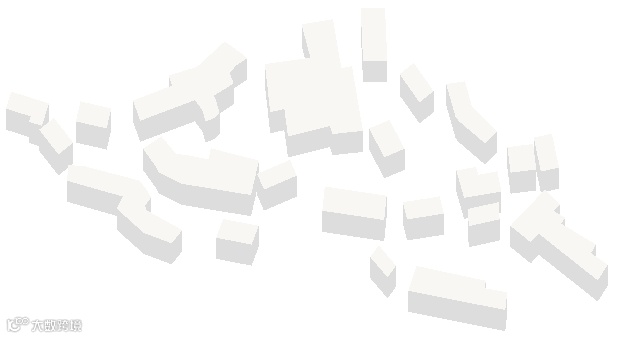

根据生成的顶面数据和侧面数据，先在地图中加入侧面数据，设置侧面前景颜色为RGB(221,221,221), 线型选择为System 5（符号编号为5），然后加入顶面数据，设置顶面颜色为RGB(249,247,244), 线型选择为System 5（符号编号为5）。即可配置出类似百度的立体效果地图。

我们使用SuperMap iDesktop 9D将制作立体效果地图的流程整理为一个插件，以方便用户使用。

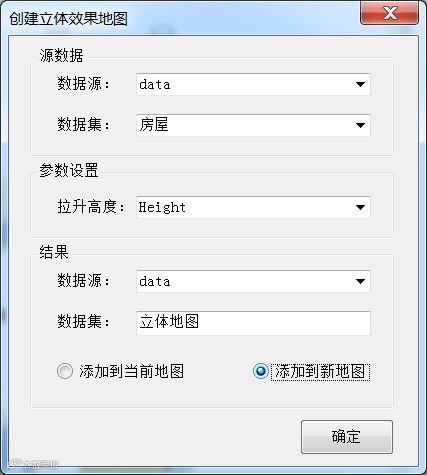

使用时只需选择需要创建立体效果的矢量面数据集，设置拉升高度字段和结果数据集名称，点击确定即可生成。

下载地址：http://support.supermap.com.cn/UploadFilesData/c4533219703139_Create3DMap.zip
