1. 应用场景：
-
1.1 管道，钢板等平面外匀质，不对称的异型截面的重心及面积等计算。 -
1.2 型材组合，自定义的异型截面的惯性矩等特征值计算。 -
1.3 已知组合件的每个部件的重心位置及重量，求解组合件的重心。 -
-
2. 功能特点： -
2.1 可直接导入CAD的dwg，dxf格式，包含直线段，圆和圆弧的截面计算。 -
2.2 能通过节点坐标，实时输入截面和节点的重量，计算截面的特征值和重心。 -
2.3 可以自由选择是否显示节点号，尺寸，形心和重心。 -
2.4 能根据输入的参数，实时绘制重心的布置图，并可导入CAD进行调整和编辑。 -
3. 实际案例： -

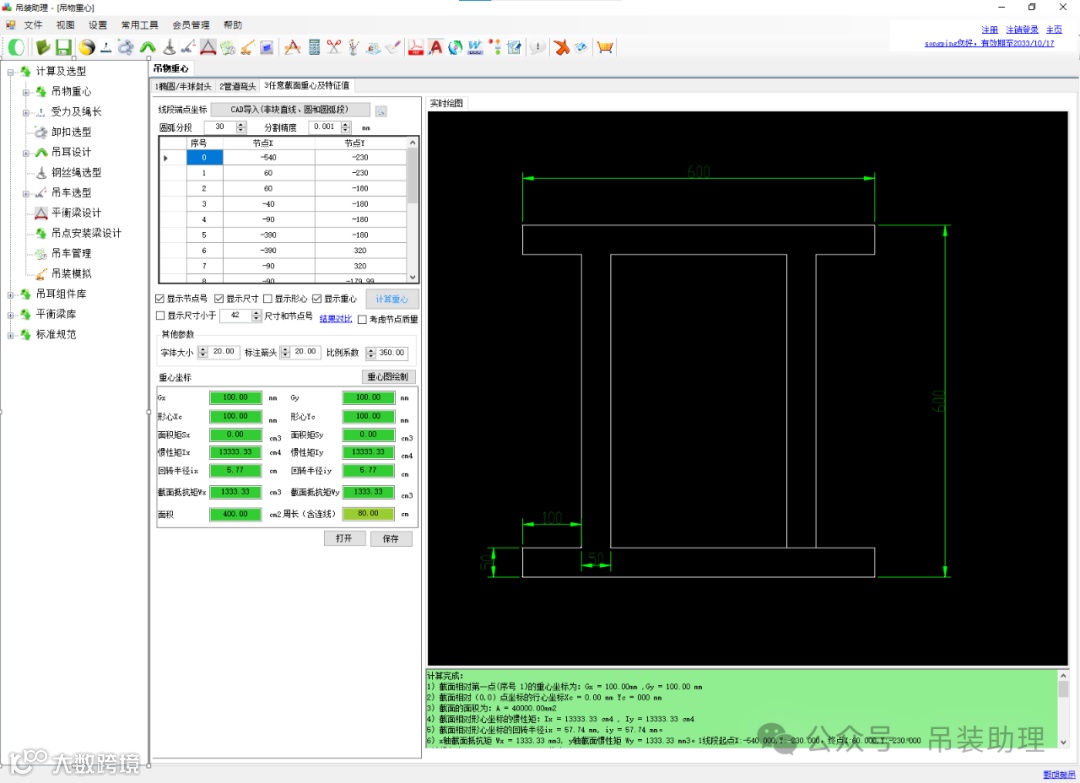

3.1点击CAD导入按钮，打开软件安装目录下，…/示例/截面/FX600X400X50X100.dxf。 -
-

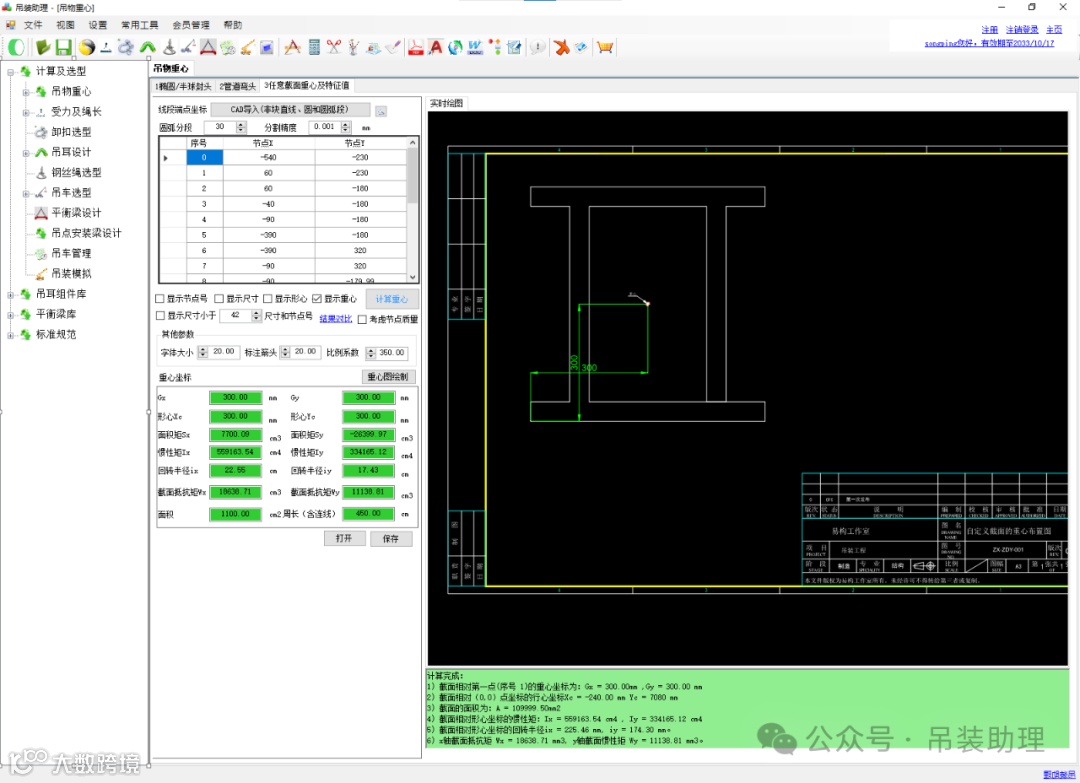

3.2点击计算重心，可得到重心及截面特征值。 -
-

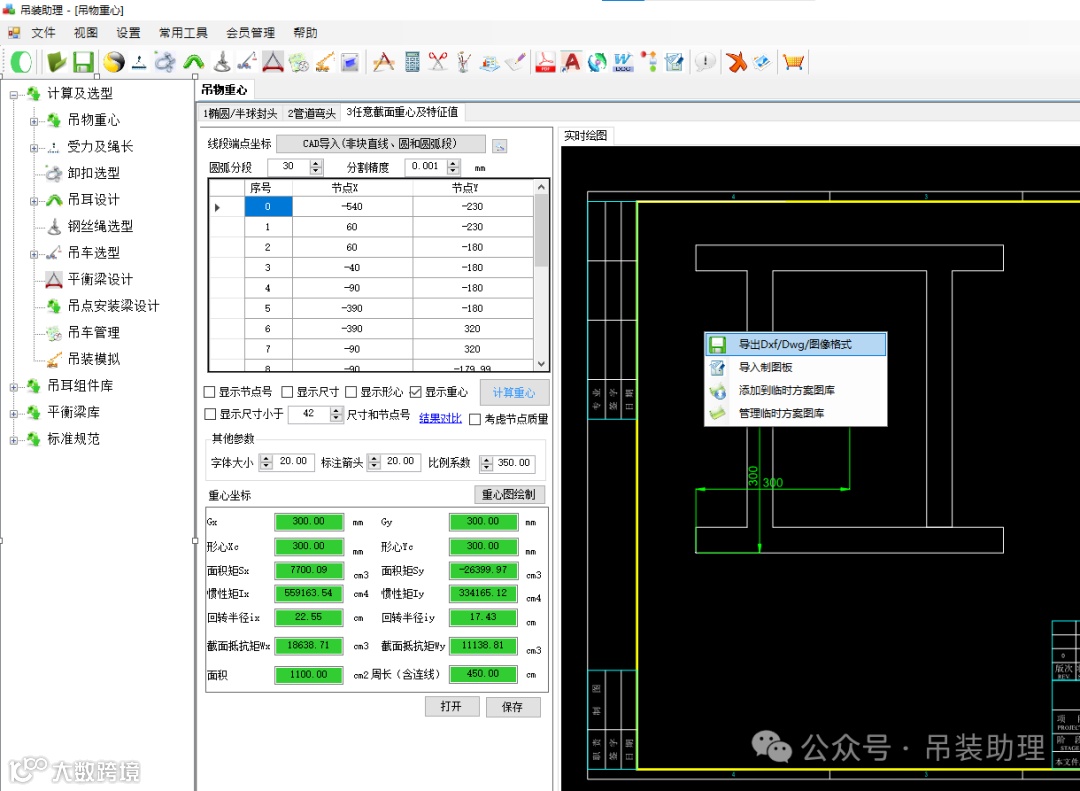

3.3右侧生成图纸的黑色区域，点击右键，可以导出重心图纸。 -
-
-

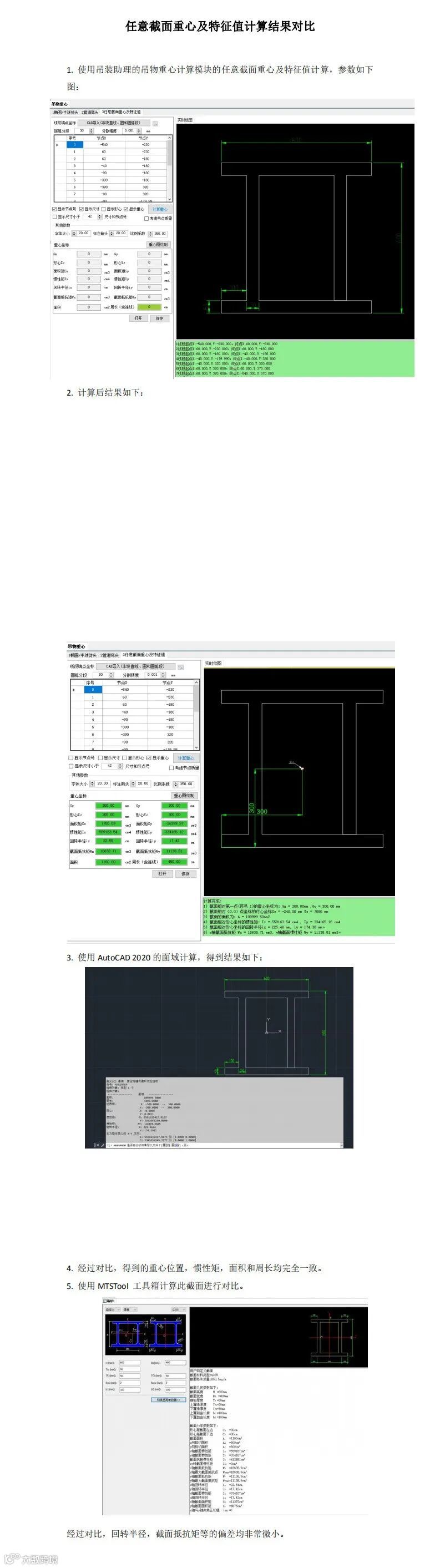

3.4 计算结果与AutoCAD 2020 面域和MtsTool工具箱结果计算对比，偏差微小，计算结果准确可靠。 -
