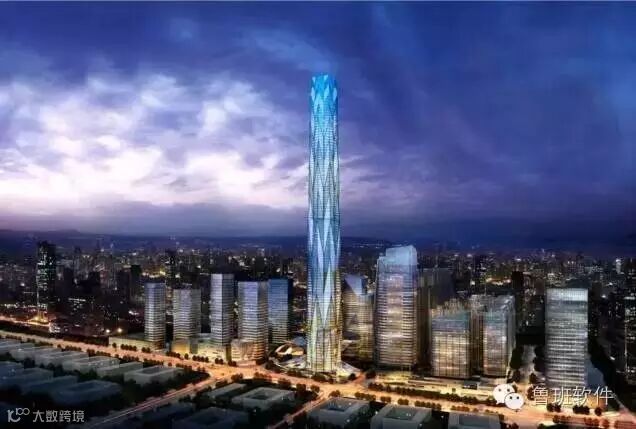

无论是登高俯瞰一览无遗的白天，还是朦胧夜色下远山重叠的夜晚，成都绿地中心•蜀峰468超高层项目矗立在成都平原上，宛如擎天巨柱。这样一座与世界一流建筑比肩的世界第七、中国第四、西部第一高楼，是如何借助BIM技术的力量，冲出地平线，让世界瞩目？
本文小编将从该项目的机电管线综合优化上，为您带来一场BIM技术于机电安装领域的视觉盛宴！
麻雀虽小、五脏俱全，更何况是世界第七、中国第四、西部第一高楼，机电管线的复杂程度不言而喻。
项目T1塔楼地上部分办公区走道净高甲方要求2770mm，但是层高只有4400m m、125mm的钢制楼板、过道宽度1800mm。最大的钢梁截面有400*700*16*40mm之大，还有950*450mm的排烟管、150*100mm两根强电桥架、100*100mm两根弱电桥架、DN150mm的消防管、喷淋管、冷凝管、排水管……

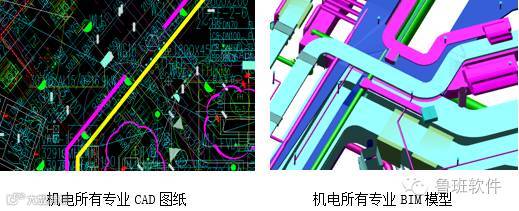

看着这令人眼花缭乱的看CAD图纸，小编不禁要说，我的眼睛……
对于传统施工来说，这是一个巨大的挑战，但对于BIM来说这都不是事。只需要将土建模型与机电模型通过鲁班独创的LBIM技术在鲁班安装建模端进行模型整合。
接下来一言不合的鲁班BIM技术顾问就开启了BIM开挂技术，分分钟就解决了影响净高的碰撞点、排布不合理的地方。
请问：还有谁？

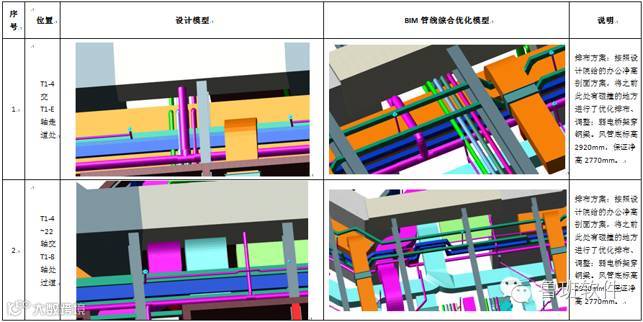

图：管线综合优化对比分析
管综排布优化按照规范、经济、可施工等原则来进行优化调整。
视频：管线综合深化设计
论开挂技术我只服BIM。
管线综合优化模型调整好后，快速的出图指导现场施工，将三维模型转换为二维平面图，便于现场复核和查看。

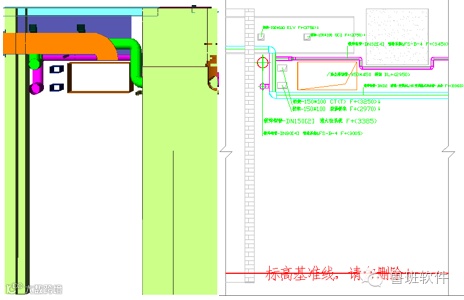

图：管线综合优化剖面图

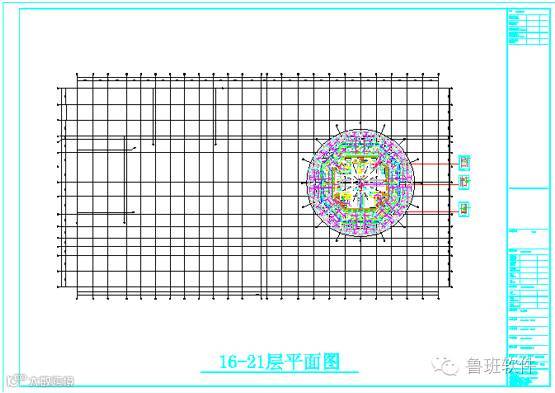

图：16-21层管线综合优化平剖面图
视频：安装管线综合排布与出图
本次管线综合优化共解决了90处影响净高的位置、新增钢梁预留洞1320个，钢梁预留套管3个的问题。最终优化排布确定：走道净高2920mm（机电净高），卫生间净高2850mm（机电净高），核心筒外壁区域净高3150mm（机电净高）；不仅有效的保证2770mm净高，还为甲方节约了工期以及大量的材料。
这是要搞事情啊！

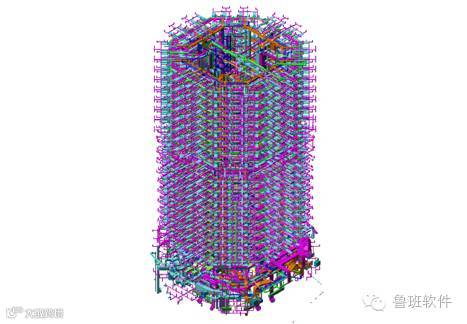

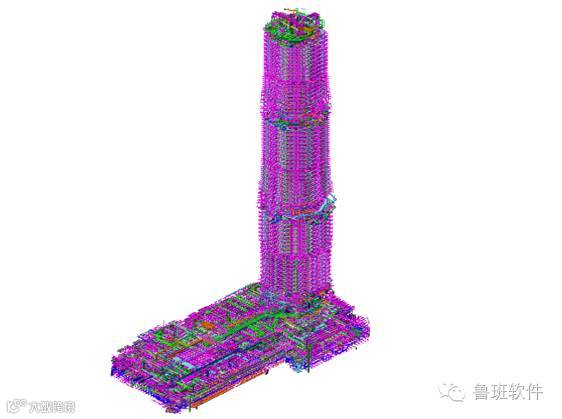

图：T1塔楼地上部分1-22层模型
视频：漫游
最终的管线综合优化排布得到了甲方、以及华东设计院的充分肯定，现在就等机电分包单位进场按照BIM模型施工。
图：BIM工程顾问与甲方、设计院讨论管线综合排布方案
