智控风险，眼见为实：三维吊装模拟系统开启安全施工新纪元

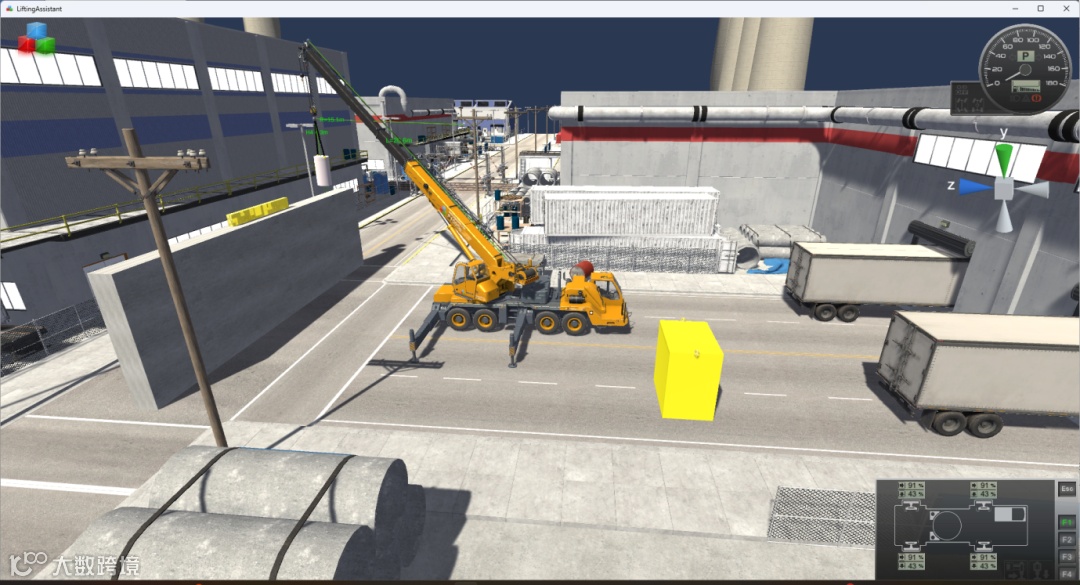

图1 吊装助理-三维模拟模块

在大型设备吊装领域，每一次起钩都关乎数百万资产与人员安全，每一次决策都建立在精密计算与丰富经验之上。然而，当经验遭遇工业厂区的密集障碍物（如高耸塔器、钢烟囱、管廊支架）、有限作业空间，当二维图纸难以呈现吊臂动态回转的包络空间与障碍物的安全距离时，风险便悄然滋生。如今，三维动态吊装模拟系统以其影视级可视化效果、毫米级间隙仿真与移动端无缝协同，正成为杜绝吊臂与固定障碍物碰撞事故、提升效率的行业新基座。

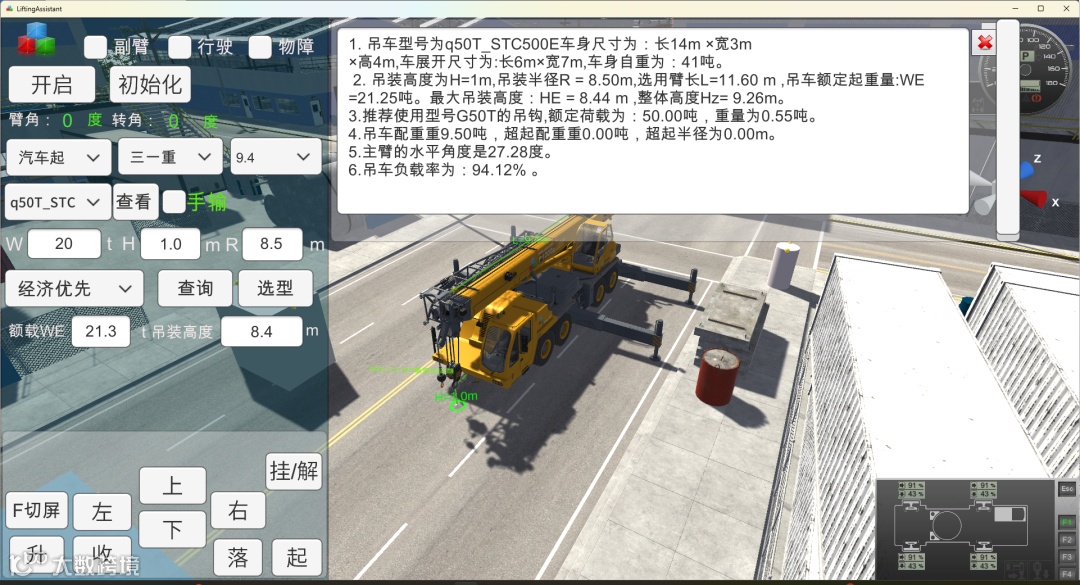

图2

一、核心应用价值：从方案沟通到现场执行的全链路赋能

1. 面向业主与客户的沉浸式方案呈现

•场景：在投标或方案评审会上，不再展示晦涩的二维图纸与数据表格，而是播放一部逼真的三维吊装仿真演示。客户能清晰看到全地面起重机如何在化工厂区密集设备间作业，吊臂如何精准避开障碍物而平稳吊装就位，全程无碰撞风险。

•价值：极大提升沟通效率与方案可信度，让投资决策基于 “看得见” 的安全。

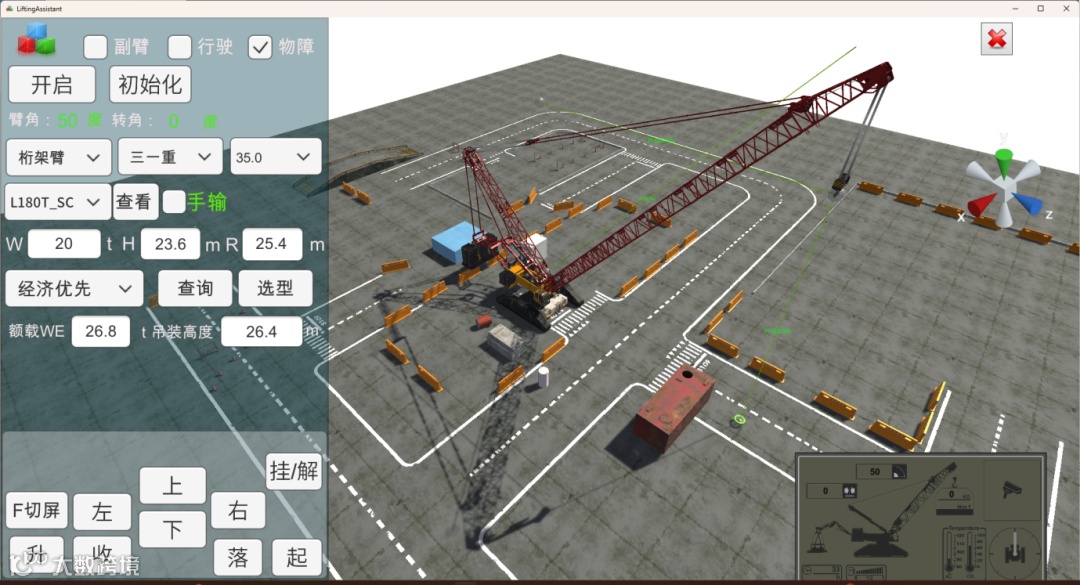

图3

2. 移动办公与实时决策：将吊装数据库装入手机

•功能：现场工程师通过安卓 APP，可随时调取涵盖主流厂商的汽车吊、履带吊、全地面起重机性能数据库。输入吊物重量、作业半径、障碍物高度 / 间距等关键参数，APP 即时推荐数款适配机型，并显示其额定载荷、吊臂最大回转范围与安全余量，告别凭经验 “猜吨位”“估吊臂覆盖边界” 的时代。

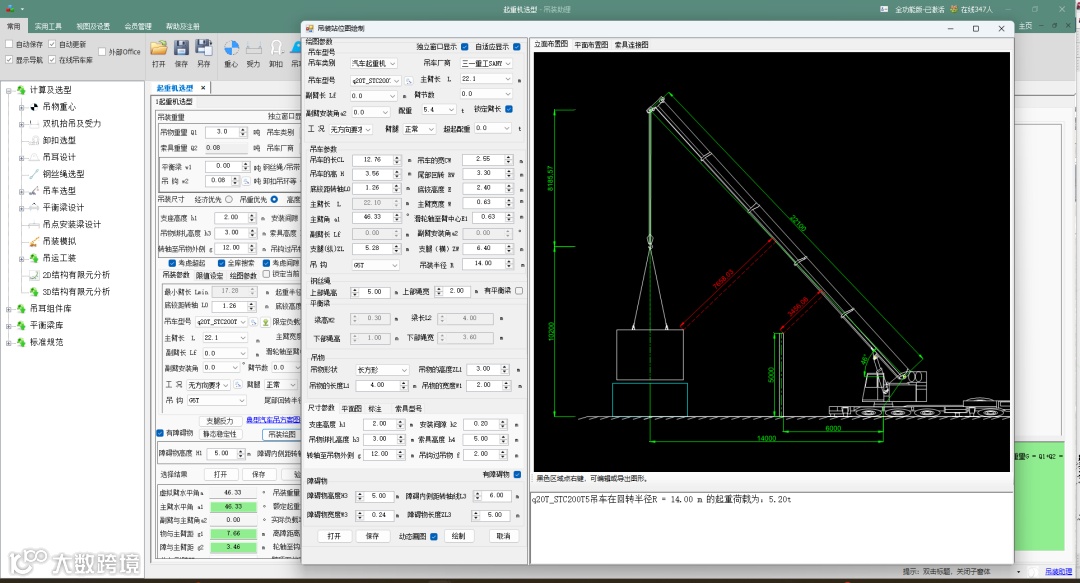

图4

3. 低成本、零风险的新手培训与方案推演

•功能：为新操作手或方案工程师提供虚拟训练场。他们可在高度还原的工业厂区场景（如设备密集区、高耸障碍物旁）中，观察吊臂回转角度控制、吊臂伸缩与变幅协同、障碍物精准避让、复杂空间作业路径规划的全流程。可全程查看吊臂与周边障碍物距离、吊臂回转包络空间。

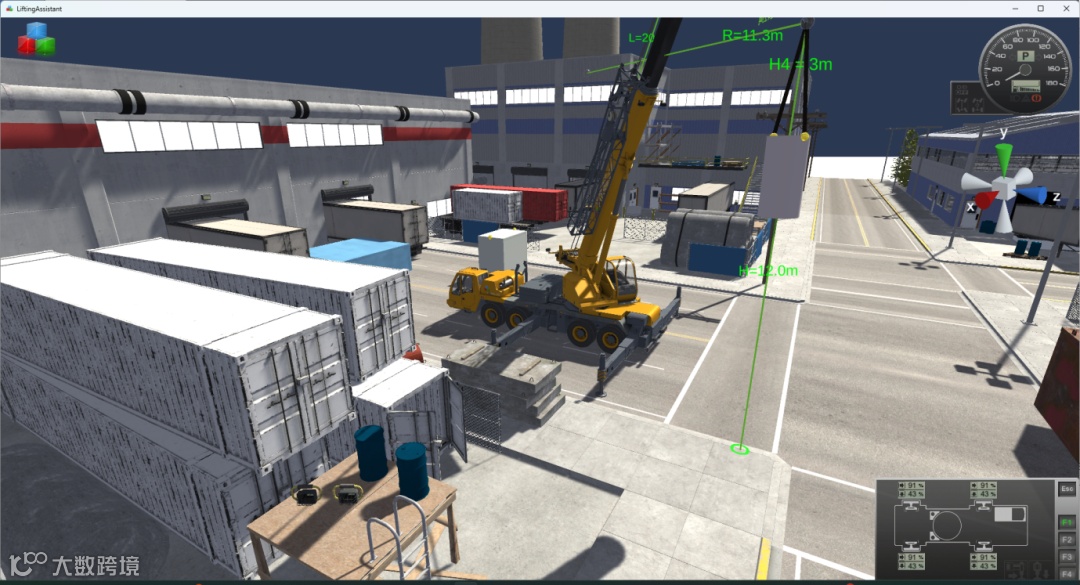

图5

4. 动态间隙仿真：安全距离的 “透视眼”

•技术核心：可实时动态观看吊臂、吊物与固定障碍物的空间距离，同步模拟吊臂回转时的动态包络范围，让风险量化可见。

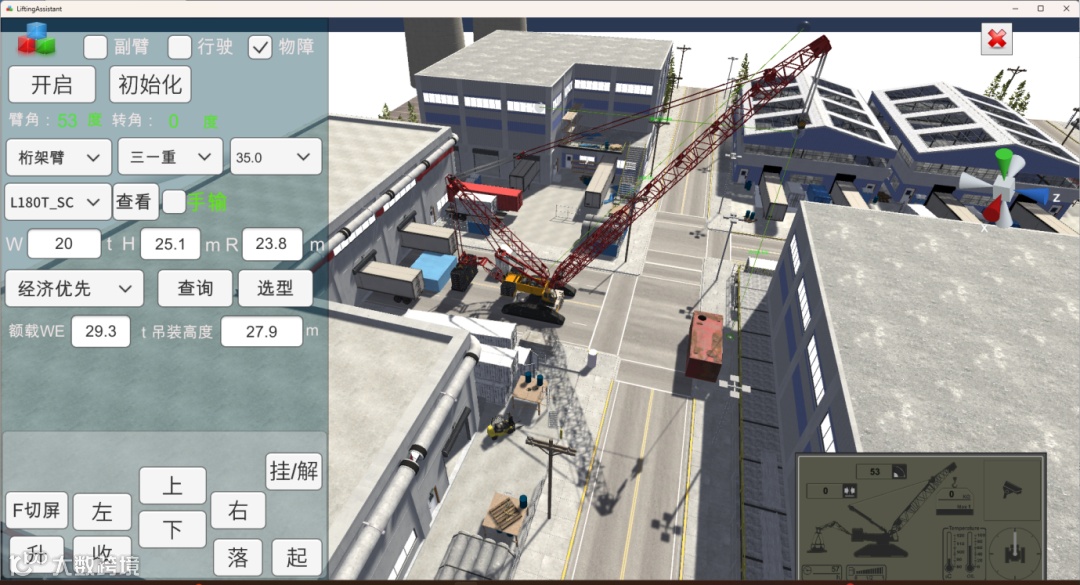

图6

二、传统吊装之痛：从一起全地面起重机吊臂碰撞钢烟囱真实事故说起

（一）事故基本情况

2023 年 8 月 17 日 10 时 23 分，某化工园区内，某建设工程公司使用200t 全地面起重机，吊装一台重量 42 吨的反应釜（尺寸：直径 3.8 米 × 高度 12.6 米）。作业时需将反应釜从厂区东侧转运至西侧设备基础，吊臂回转过程中，因未精准核算动态包络空间，吊臂中部（距根部 28 米处）与厂区内一座高 50 米、直径 3.2 米的钢烟囱发生剧烈碰撞。导致钢烟囱从 22 米高度处局部凹陷、焊缝开裂，反应釜吊绳晃动后撞击管廊支架，设备外壳变形，直接经济损失达860 万元，项目停工整改 15 天。

（二）事故根本原因

1.方案阶段：依赖静态二维图纸规划，未模拟吊臂回转时的动态包络空间，仅关注吊臂与障碍物的距离，忽视了吊臂中部因长度延伸产生的侧向占用空间；未考虑厂区设备密集导致的视觉盲区，未制定针对性避让路径。

2.执行阶段：操作手仅凭经验控制吊臂回转，无法量化吊臂中部与烟囱的实时距离；视觉盲区导致风险发现滞后，回转速度过快加剧碰撞冲击力，最终引发设备与构筑物双重损坏。

（四）传统应对措施的局限性

事故后行业常见改进方式：

•吊装前用卷尺测量起重机与烟囱的静态水平距离，估算安全回转角度

•安排 2 名观察员分别紧盯吊臂与中部，用对讲机报告距离

•强制要求吊臂回转速度降至 0.5°/s 以下

核心问题：静态测量无法反映吊臂动态回转的空间占用，观察员存在视觉盲区与判断延迟；多人协同依赖高度默契，易因沟通误差或注意力不集中导致误判，无法从根本上杜绝吊臂与固定障碍物的碰撞风险。

三、三维模拟如何破解困局：以虚拟演练杜绝吊臂碰撞风险

针对上述全地面起重机吊臂碰撞钢烟囱事故，使用三维吊装模拟系统可通过以下 4 步彻底规避风险：

1. 精准建模与工况复现

•在系统中 1:1 建立高精度三维模型（QAY200 全地面起重机（含吊臂分段结构）、42 吨反应釜、钢烟囱的外轮廓替代物；

•精确设置起重机支腿位置、吊臂长度、吊点坐标、回转起始角度与目标路径，还原厂区设备密集的真实工况。

2. 动态包络仿真与碰撞检测

•仿真吊臂回转、变幅、转运的全流程，系统引擎实时显示吊臂的空间位置，检查是否存在碰撞风险。

3.生成可视化交底材料

图7

•导出最终的安全模拟过程为视频或交互式三维动画，重点标注吊臂动态包络面与烟囱的安全距离、关键回转节点（如 “回转至 30° 时注意吊臂中部避让”）；

•用于现场班前会交底，让操作手、指挥员直观了解视觉盲区位置与安全操作要点，提前 “预演” 避让路径。

四、系统核心优势对比表

对比维度	三维吊装模拟系统	传统经验估算 + 二维图纸	部分同类三维软件
安全预判	动态生成吊臂回转包络面。可通过软件计算毫米级各分段与障碍物距离，精准预警碰撞风险。	仅静态测量水平距离，无法模拟吊臂动态空间占用，忽视中部 / 根部碰撞风险	仅显示吊臂尖端轨迹，未生成完整包络面，无法覆盖全段碰撞风险
方案决策	移动端快速核算吊臂回转路径；“拖拽式” 调整支腿 / 变幅角度，虚拟试错零成本	依赖手工估算回转角度，易因设备密集导致路径规划不合理	操作复杂需专业建模，缺乏移动端快速决策功能
沟通培训	影视级厂区场景渲染，直观展示吊臂包络面与障碍物关系；沉浸式盲区避让培训	沟通依赖抽象描述，新手难以理解动态风险，培训伴随碰撞隐患	视觉效果简陋，未突出吊臂分段碰撞风险，培训针对性不足

结语：让每一次吊装，都始于百分之百的把握

图8

吊装模拟三维可视化系统，本质上是一个 “吊装数字孪生” 平台。它通过在虚拟世界中完整复现全地面起重机、履带吊等设备的吊装全流程，精准生成吊臂动态回转包络面，将吊臂各分段与固定障碍物的碰撞风险转化为可计算、可验证、可规避的明确数据。

它解决的不仅是一个技术问题，更是一种思维模式的升级：从 **“应该没问题” 的经验主义 **，迈向 **“数据证明没问题” 的科学决策 **。在工业厂区设备密集、障碍物林立的复杂工况下，这不仅是提升竞争力的利器，更是履行安全责任、守护生命财产的基石。

让风险止于屏幕之内，让安全成就工程之美。
