导读：型钢混凝土结构作为摩天大楼的首选，型钢的深化设计作为设计中的难点，工厂型钢开孔位置的准确性直接影响到工程的总造价及总工期，截面积损失率增大甚至还会影响到整个结构的稳定性。

型钢混凝土结构作为摩天大楼的首选，型钢的深化设计作为设计中的难点，工厂型钢开孔位置的准确性直接影响到工程的总造价及总工期，截面积损失率增大甚至还会影响到整个结构的稳定性。

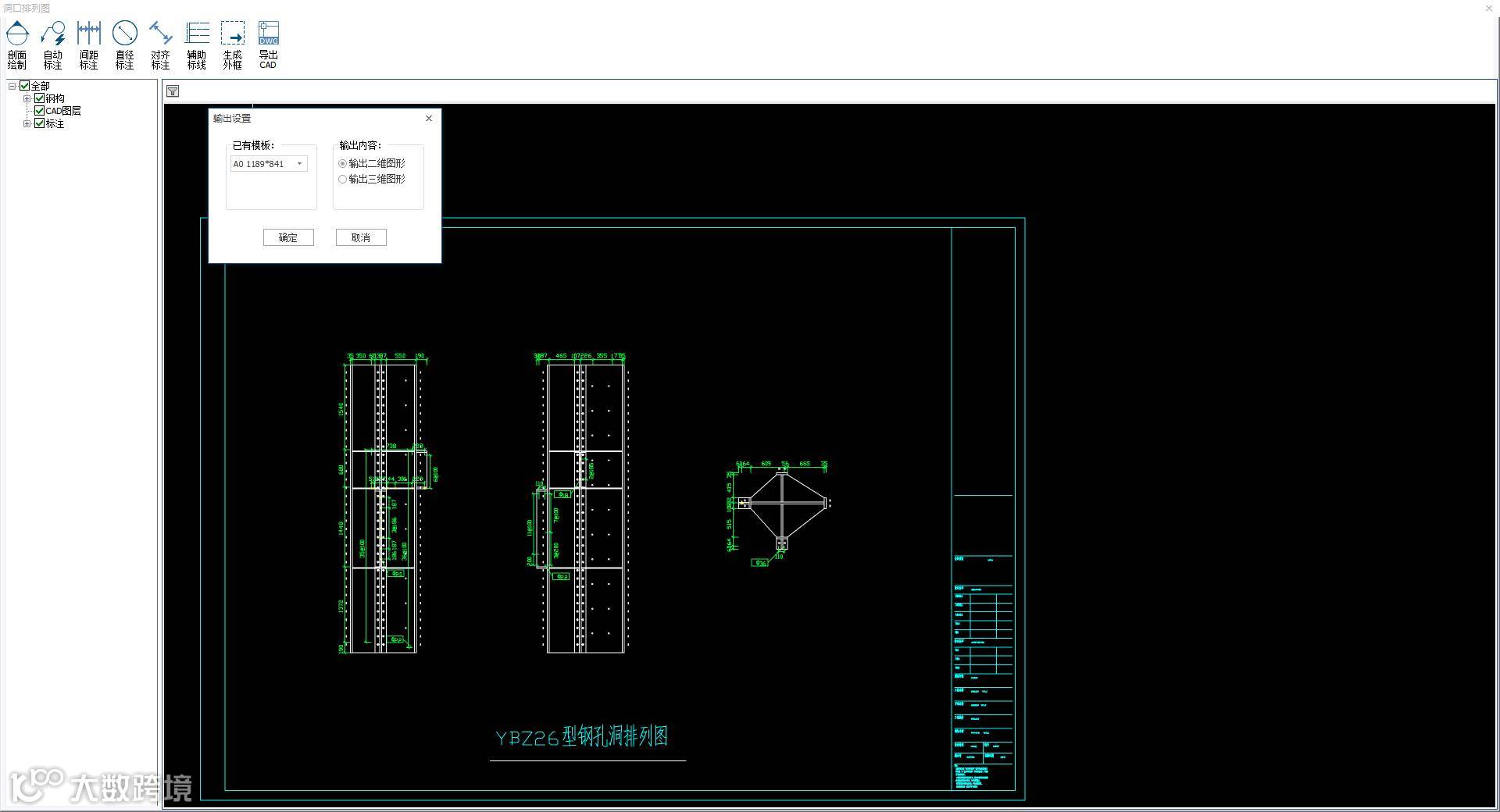

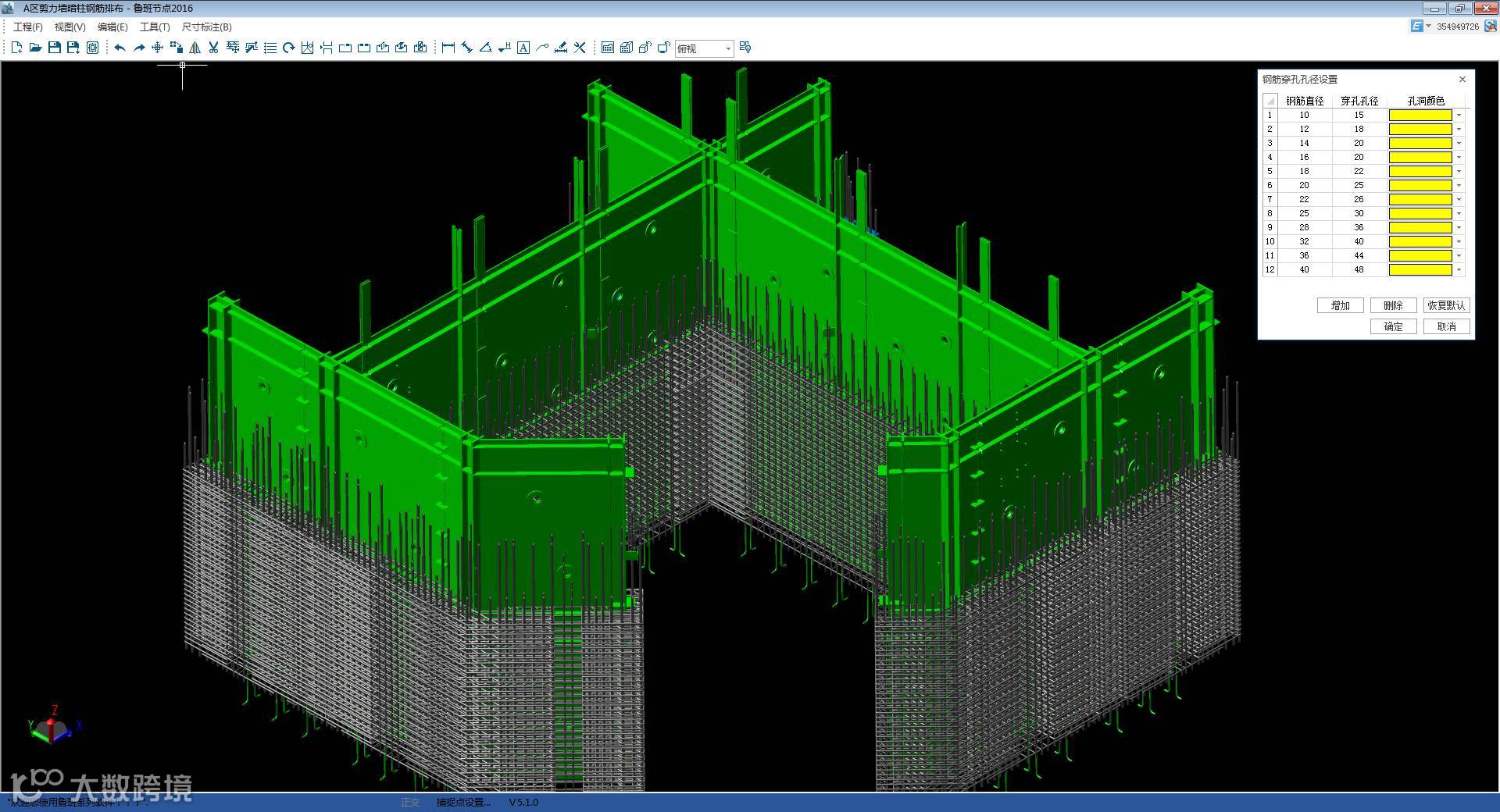

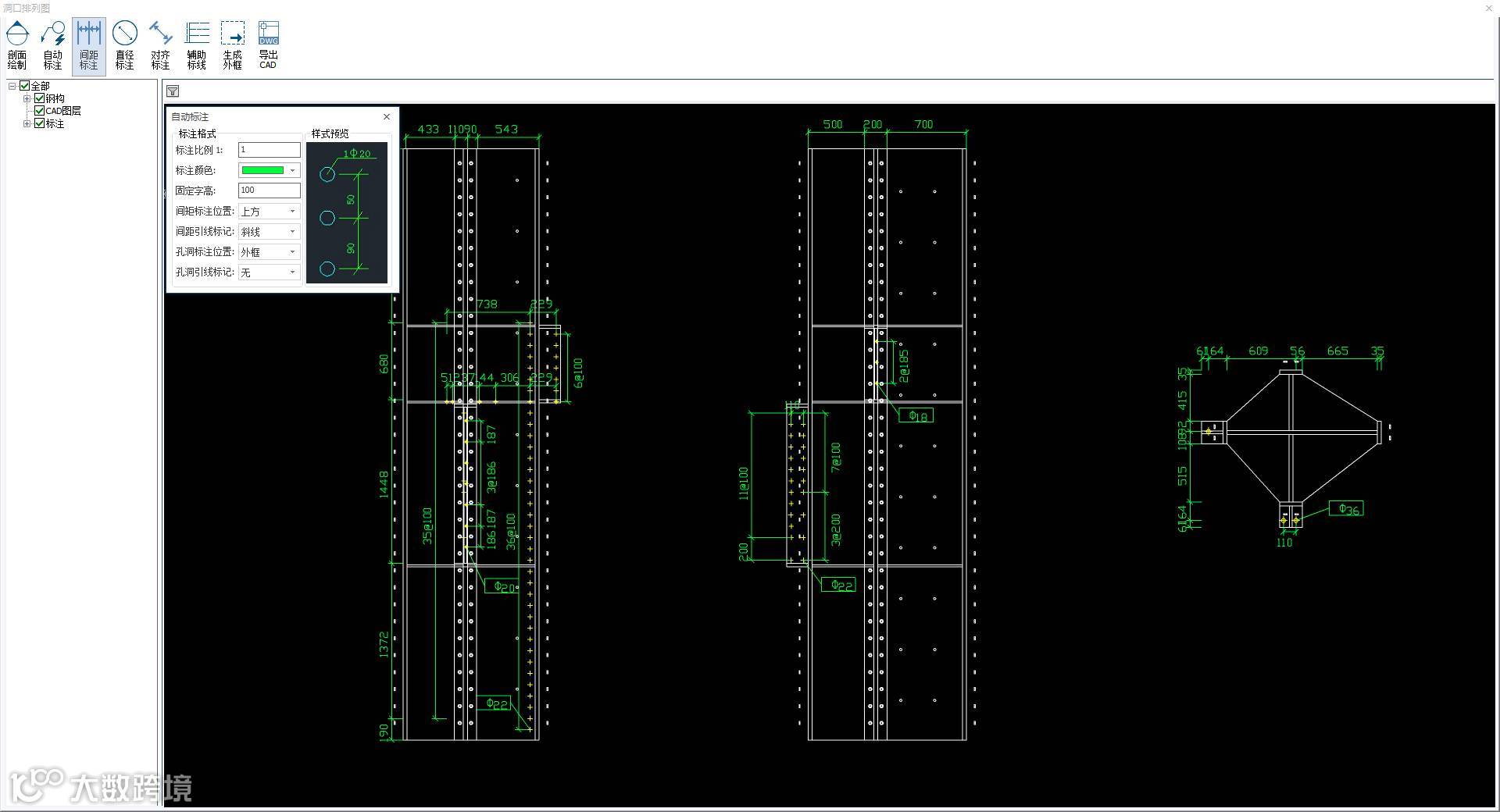

鲁班节点作为钢筋BIM应用中不可或缺的一部分，鲁班节点新增型钢开洞功能，默认按照规范控制开孔孔径大小，以三维模型中钢筋与型钢真实触碰位置开孔，保证开孔位置的百分之百正确，并且增加洞口排列图，排列图利用不用的颜色表示不同的孔径大小，以简洁明了的交互方式表明孔洞大小类型，真正颠覆传统意义上的型钢深化设计。
