随着社会科技的进步，现代建筑工程项目向大型化、复杂化、综合化发展，因此也对建筑工程施工测量技术提出越来越高的要求。在传统施工测量技术不断发展的情况下，仍然难以满足现代建筑工程对施工测量技术协同、高效、精确的技术要求。针对这种情况，鲁班软件在基于鲁班土建平台上开发出全新的PBPS智能测量功能，将传统的施工测量技术和现代建筑工程BIM应用平台相结合。用户通过应用这个功能，可以根据测量需要，在三维模型上自动布置测量点和测量线，再将生成的三维模型测量点和测量线的坐标位置信息，导入到测量机器人的施工坐标系，最终实现测量机器人自动测量放线的功能。鲁班土建PBPS智能测量功能—为用户提高施工测量效率，降低工程测量成本，创造价值！
运行环境
智能测量功能必须在2012版CAD的环境下的鲁班土建中运行，解压压缩包
到当前文件夹，解压完成后出现文件夹
双击打开文件夹，双击

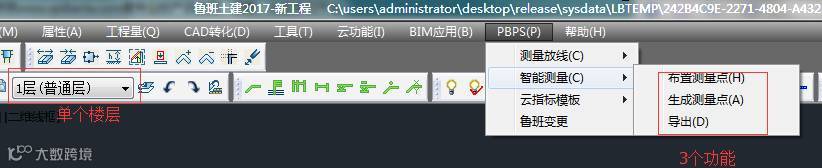

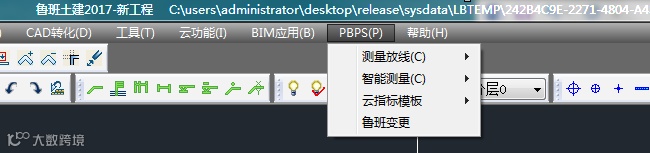

，打开鲁班土建智能测量相关功能在菜单“PBPS”下“智能测量”中，如图1：
图1
智能测量功能
智能测量包含三个功能，如图2，三个功能均只能在单个楼层状态下操作，工程整体模式下不可操作。
图2
1．布置测量点

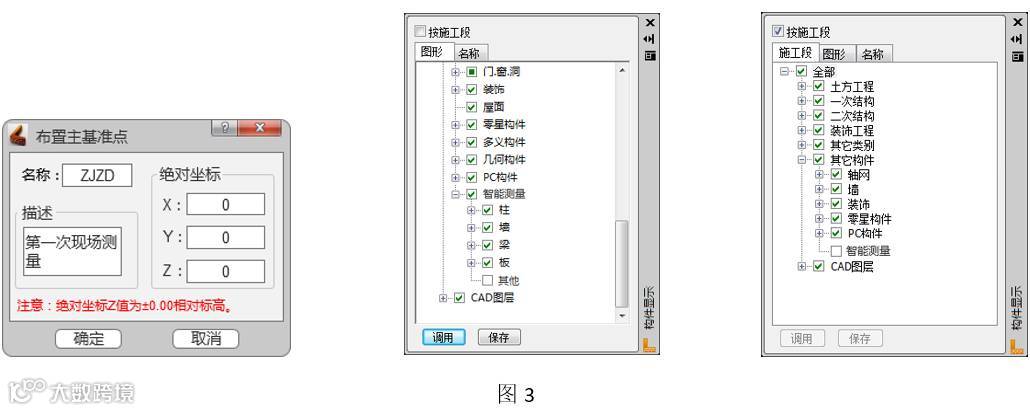

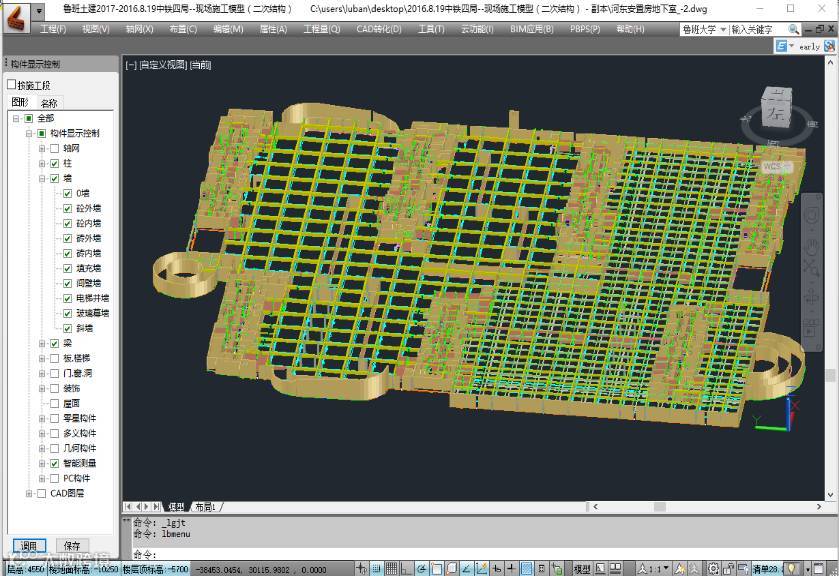

在布置好测量主基准点后，用户可以根据测量需要，选择手动布置并标记需要测量的坐标位置，或者按照构件分类选择需要生成的坐标位置信息的构件，例如：按建筑结构的“柱”、“墙”、“梁”、“板”可以分别生成对应的坐标位置信息，可对不同分类测量点进行显示控制，施工段中也加入了相应显示控制。
2．生成测量点
点击“生成测量点”，用户可根据需要自主选择“当前楼层”或“选择范围”框选自动生成需要测量点的构件坐标位置信息，双击测量点可查看或修改测量点的相关信息。
图4
３．导出测量点

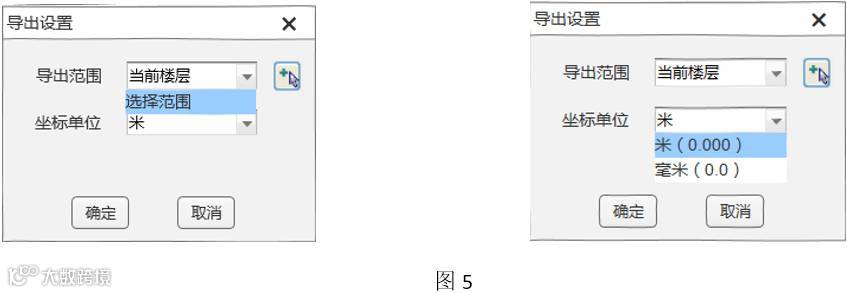

用户可以根据需要，按照“当前楼层”或“选择范围”框选两种方式选择性的导出已经生成的测量点坐标信息，还可根据测量机器人的坐标单位设置生成的坐标单位“米”或“毫米”，并且保存为测量机器人匹配的数据格式。
测量数据导入测量机器人
1．数据加载

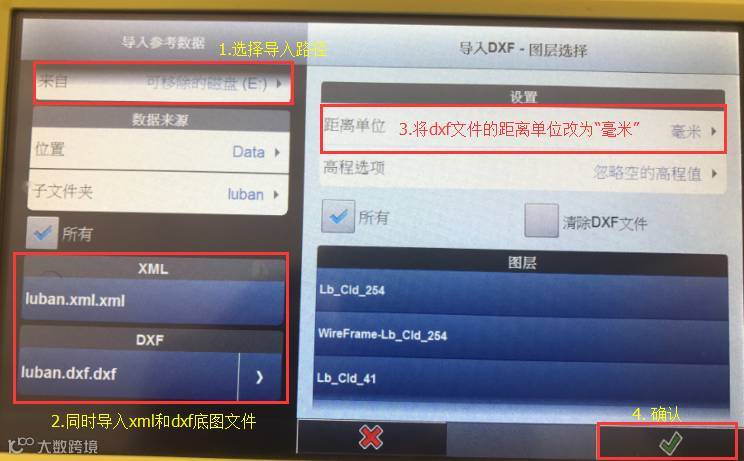

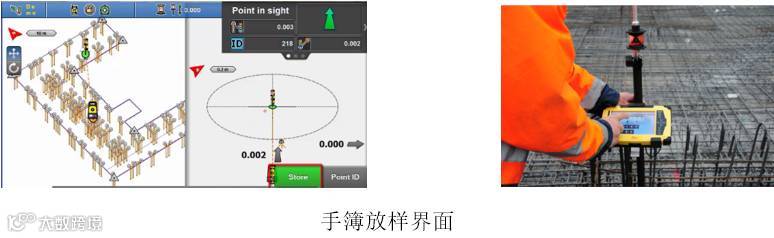

将三维坐标模型生成的测量点坐标数据和DXF底图数据放在优盘Data文件夹下通过优盘加载数据到测量机器人配套平板中。
2．设站放样
进入“放样点”程序进行设站放样。
3．输出放样精度报告

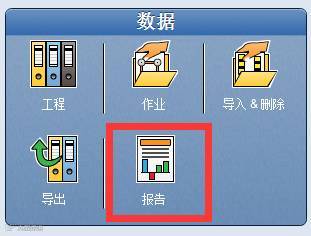

测量完成后，点击“报告”可将放样数据导出至优盘“report”文件夹中进行查看。
