Q1 地下室出入口弧形坡道如何布置？

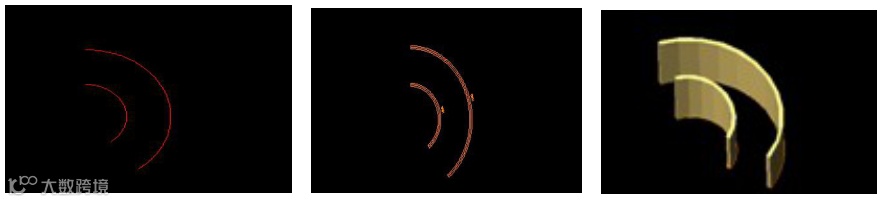

step 1：用 CAD 命令画出弧形坡道的形状，然后使用“线段变墙”命令，墙高定义最高值，上部用 “构件变斜”来调整，如图所示：

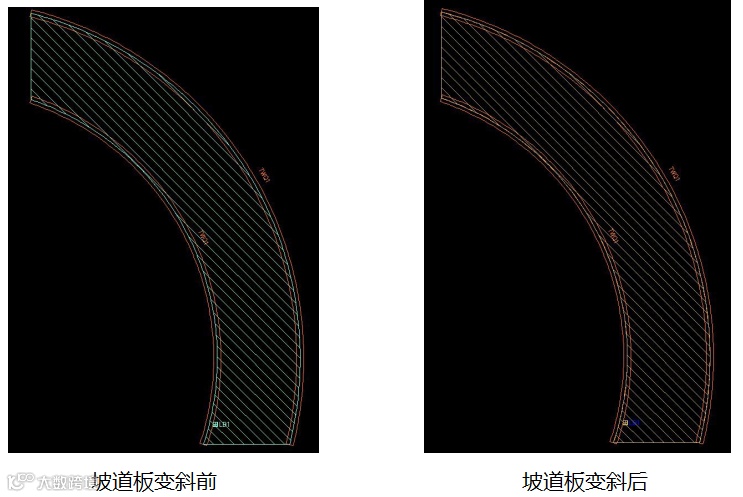

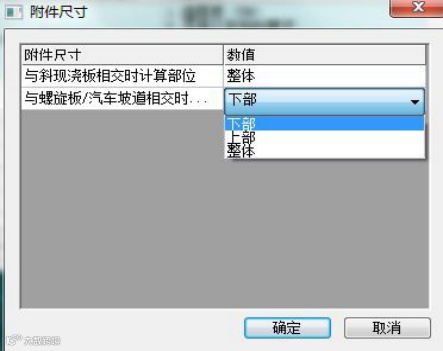

step 2：下部的斜型可以布置一块板“汽车坡道”命令变斜，地下室出入口弧形坡道的边墙可以在附件尺寸里设置。
与斜现浇板相交时计算部位为上部，如图所示。

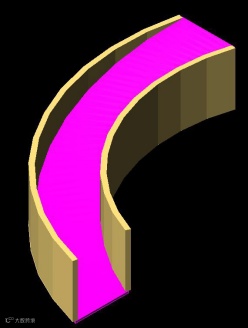

完成结果：

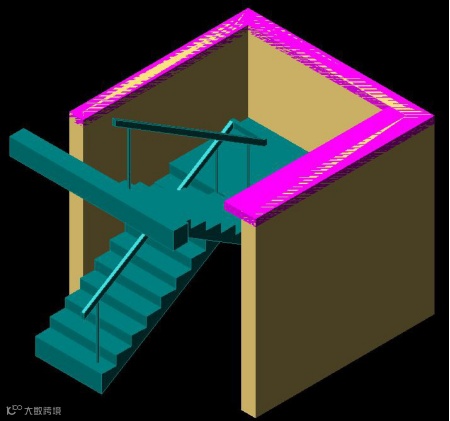

Q2 同一个地方绘制了一个楼板，并在楼板下方绘制了一个楼梯，但是三维显示看不见楼梯所占位置的楼板，应如何处理？
示意图

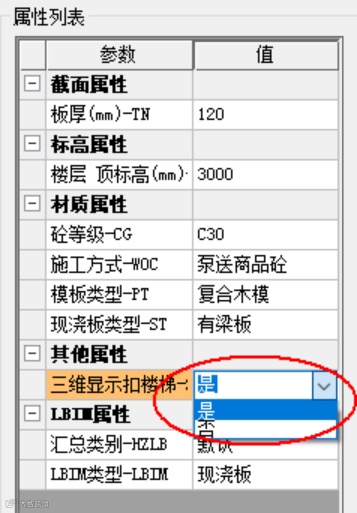

楼板属性中，有“三维显示扣楼梯”属性，修改成“否”即可，如图所示。
完成结果：
Q3 计算楼地面装饰时，如果我们在第二层操作，这时我们计算的地面装饰是第二层的，还是第一层的？

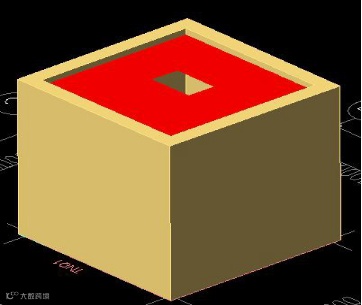

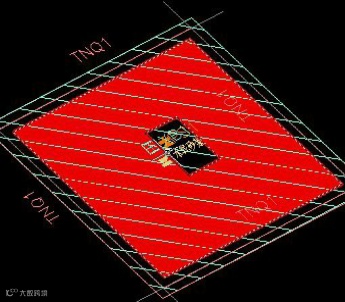

第二层的。一层的地面和天棚在一层里面设置和计算；二层的在二层算；但是如果在一层板开洞，二层楼地面会扣除板洞（板洞面积需要大于 0.3 m2），如图所示。
