FPC-SMT设备要求
1.Loader&Convey：选用少，自动上板是趋势
a.上板机：用SPI、多合1配Loader，印刷机RR/LL模式则无上板机；
b.接驳台：Printer后双段双层双台板，炉前普通，炉后多带冷却。
c.下板机：除用连线AOI外，FPC-SMT基本不用。
2.Printer印刷机：
A.新线标准：
a.简单FPC-适宜用国产全自动印刷机；
b.复杂FPC-或用SPI，MPM/DEK等进口为主：
B.印刷要求：
a.0201Chip或0.4mmPitch
印刷精度CPK=2.0/20um,有压力反馈及SPC功能；
b.免金面、金手指上锡
要求清洁效果良好稳定的钢网擦拭清洁功能；
c.标准CT=10S甚至更快...
三段式 + 步进电机等；
C.产品要求：
a.锡膏环保-无铅无卤主导，有铅趋无；
b.锡膏规格：
01005Chip:使用5号锡粉
0201Chip：使用4号锡粉
0.3-0.4Pitch（CONN/QFN/CSP/BGA)：使用4号锡粉
c.钢网
c-1、钢网规格:钢网上的图形距离钢网边最小50mm,以满足刮刀头的运行需要。丝网的宽带为：30mm~40mm.
c-2、钢网制作方法有三种，一种是化学蚀刻法，二种是激光切割法，三种是电铸法。下面是三种方法的对比。
方法 |
基材 |
优点 |
缺点 |
适用对象 |
化学蚀刻法
|
锡磷青铜或不锈钢 |
价廉 ，锡磷青铜容易加工 |
窗口图形不好，孔壁不光滑，模板尺寸不宜太大。 |
0.65mmQFP以上器件产品加工制作。 |
激光切割法 |
不锈钢 |
尺寸精度高，窗口成型比较好，孔壁比较光滑，制作周期快。 |
价格较高，孔壁加工时会有毛刺，需要二次孔壁抛光处理。 |
0201/0402/0603/0.55mmQFP器件产品最适宜制作 |
电铸法 |
镍钢 |
尺寸精度高，窗口成型好，孔壁很光滑 |
价格高昂，制作周期长。 |
0.3mmQFP器件生产制作最适宜。 |
c-3、钢网开窗形状与尺寸设计。
钢网模板良好漏印性的必要条件：
厚宽比=窗口的宽度/钢网的厚度=W/H(W：窗口的宽度 H：钢网的厚度 宽厚比参数主要适合验证细长形窗口钢网的漏印性。
面积比=窗口面积/窗口孔壁面积=（L*W)/2*(L+W)*H 面积比参数主要适合验证方形/圆形窗口钢网的漏印性。
c-4、钢网的厚度 常见的钢网厚度方式有如下三种
1)、局部开窗位置减薄的钢网
2)、局部开窗位置增厚的钢网
3)、所有开窗位置厚度一致的钢网
d.刮刀
1、刮刀规格
1)、刮刀规格从材料上可分为聚胺酯刮刀和金属刮刀，
2)、刮刀规格从形状上可分为凌形刮刀和拖尾巴刮刀
e.清洗规格：
钢网印刷清洗分为：人工清洗（半自动印刷机），自动清洗（全自动印刷机）
f.锡膏印刷：
f-1、锡膏印刷方式有两种 一种是传统网板印刷，一种是捷流网板印刷。下面是两种印刷方式的对比。
工艺内容 |
传统网板印刷 |
捷流网板印刷 |
||
参数 |
平均时间 |
每片板子参数 |
每片板子平均时间 |
|
基本循环时间 |
14 |
14 |
||
横印速度 |
250~25mm/s |
10 |
250~150mm/s |
1.6 |
分离时间 |
3mm/s |
1.0 |
3mm/s |
1.0 |
网板底清洗时间 |
每印8次一循环 |
5.6 |
每印50次一循环 |
0.9 |
添加锡膏 |
每印30次补充一次锡膏 |
1.0 |
不需要 |
0 |
锡膏维护 |
每印20次做一次锡膏维护 |
1.25 |
不需要 |
0 |
每片用时总和 |
32.85 |
19.50 |
||
生产率 |
110 |
206 |
||
（同一FPCB生产和环境参数不变）
f-2、锡膏印刷流程
印刷前准备 → 对钢网与板子 → 调整印刷机工作参数 → 印刷锡膏 →清理与结束。
f-3、印刷工艺参数的调节
刮刀角度、刮刀的速度、刮刀的压力 、刮刀宽度、印刷间隙、刮刀与钢网分离速度、刮刀形状及刮刀制作材料。这些对印刷锡膏的品种都很重要。
g.金手指防污：
佩戴手指套
使用磁性治具防止金手指污染
治具钢网清洁
3.Mounter贴片机：
A.新线标准：B.对应功能：
A1.0201、01005:
B1.<50-um贴片/取料精度、3D贴装、实时AOI；
A2.Feeder-高吸取、低抛料；Nozzle-状态反馈；
B2.闭环ID飞达、吸嘴智能管理，3D贴装；
A3.0.15mm-Ball/散布/反光CSP；
B3.高分辨率高速CCD；3D影像、智能元件学习识别；
A4.0.3mm或以上Pitch；
B4.IC引脚变形3D识别；
A5.0402D\RGB\卡座：
B5.供料稳定/易识别；
A6.Mark、BadMark识别
B6.CCD-对FPC颜色、变形适应能力；
A7.拼版效率;
B7.联机坐标共享；
A8.适应试产、 多品种小批量，
B8.智能多轨贴片机呼之欲出...
一人多线，防错MES系统；贴装变形、实时探测,与炉前AOI一体化,，智能判定继续生产与否？

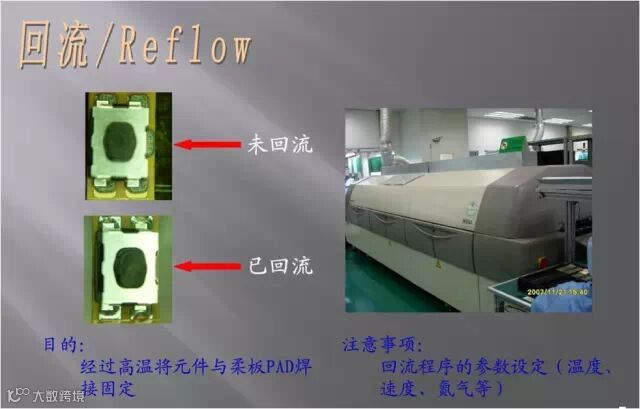

4.Reflow要求：
A.新线标准：
a.0.1mmFPC、单面、双面；
b.Chip件小、CSP/QFP/Conn/卡口卡座吸热少；
c.Fixture-治具较厚，材料吸收大部分能量；
B.配置要求：
a.治具吸热-加热补偿能力强-最好进口高功率窗口回流炉；
b.节能减排-降成本省设备最好选用双轨甚至多轨Reflow；
c.无铅无卤-最好预留充氮气功能，实时管控氮气纯度；
d.MES-具备7-24功能、及SPC统筹功能、无线通讯；
e.Profiler-标准装载-知名品牌应用软件，有炉温智能管理功能；
f.除设置温度外，功率-风速/加热马达rpm、热风静压、热风流量最好受控；
5.SSPI/AOI/X-Ray要求：

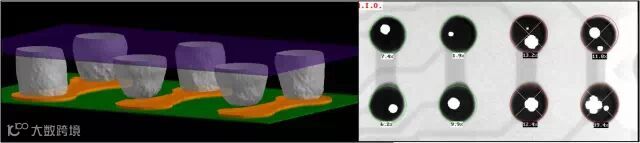

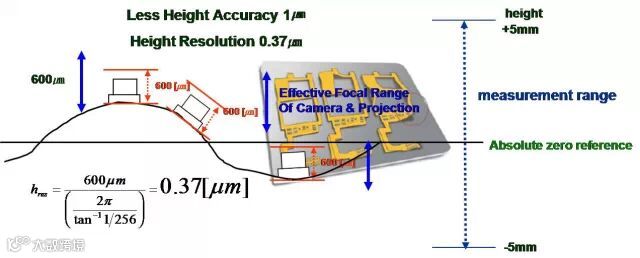

5-1.SPI：锡膏体积、形状、位置

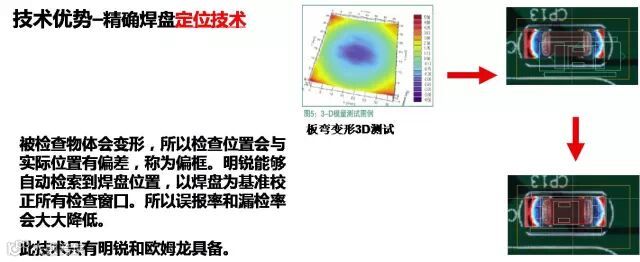

a,以焊盘为标准；
b 特征识别而非图像对比
c .坏板识别免统筹功能；

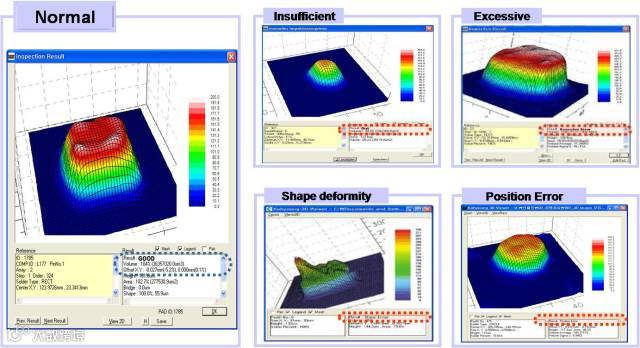

d. 漏印，少锡，连锡，坍塌，拉尖，印刷偏移检测功能
5-2.AOI核心：虚焊+少锡
a.以焊盘为标准；
b.特征识别而非图像对比；
c.坏板识别免统筹功能；
d.虚焊少锡检测功能；
e.多产品检测功能；
5-3.X-Ray：普通连锡+重在虚焊-少锡
a.虚假焊识别功能
b.气泡识别功能
c.少锡 锡裂识别功能
d.气泡自动计算面积比功能
e.45度角检测功能、CT、3D功能
FPC特殊工艺

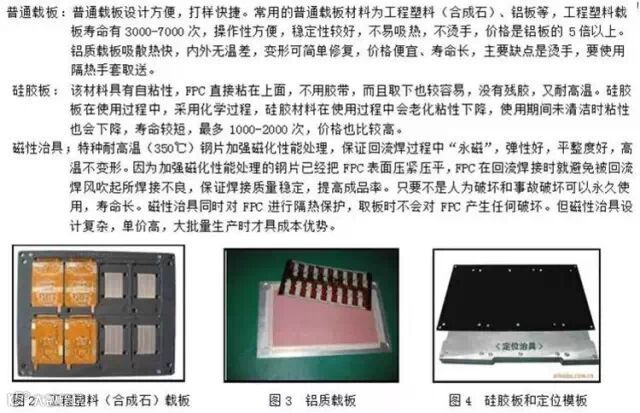

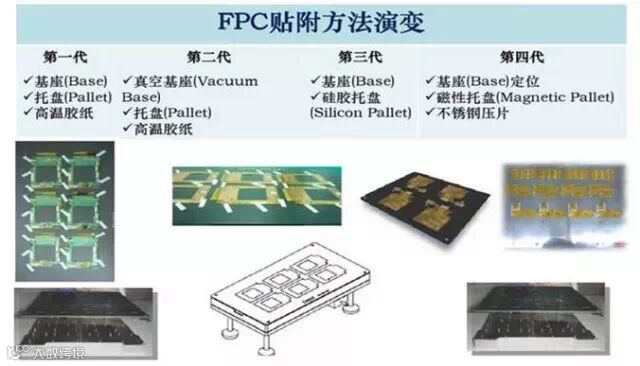

1.FPC特制治具-FIXTURE:SMT过程中硬化FPC
《源自网络-原作者：车固勇》
2.专用点胶：
2-1、底部填充胶：
用于BGA/QFN/0201保持清洁、增强焊接牢固性、避免裂锡；
固化方式：使用烤箱120度烘烤30分钟。
2-2、UV胶：
适用于CHIP料/5186小IC/QFN产品。固化方式：过UV炉固化。
2-3、硅胶：
适用于需密封产品：硅麦/防水耳机座/USB等产品。
固化方式：常温1小时自然干。
3.PCB/IC处理理：

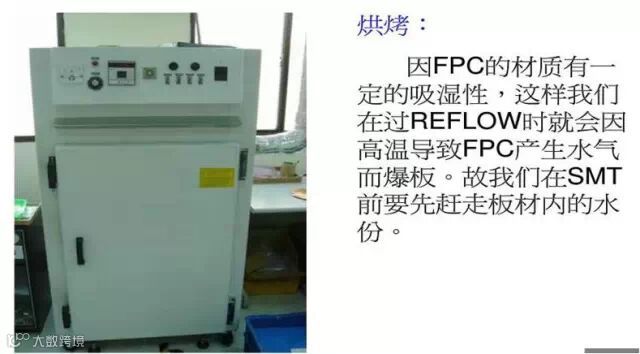

常规单层FPC-补强较小,FPC烘烤120度–2H
卡座/大面积补强/多层板：烘烤150度烤4-6H
4.特殊器件钢网要求:
《源自网络-原作者：车固勇》

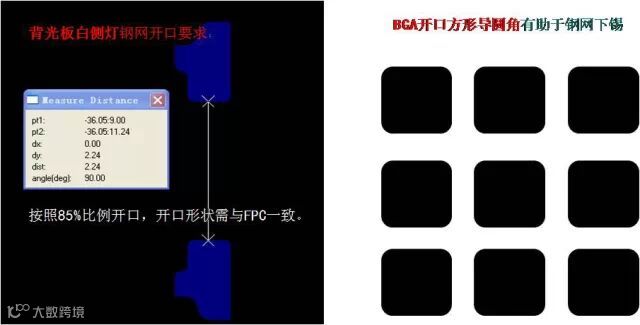

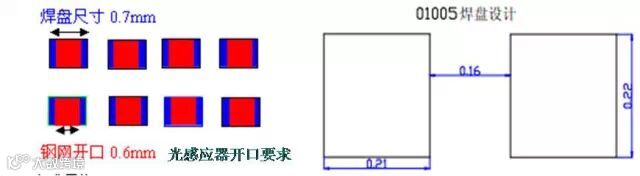

4-1：01005钢网开口要求、光感应器开口要求

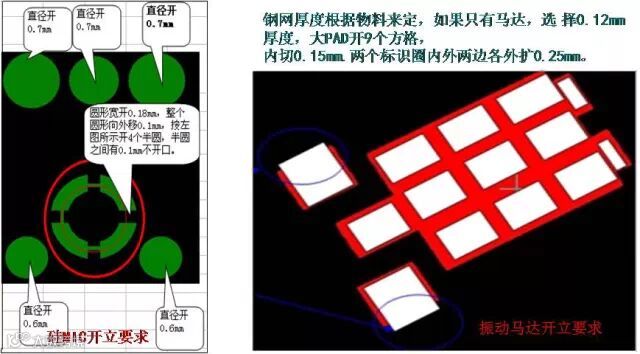

4-2：硅MIC开立要求、振动马达开立要求：
《源自网络-原作者：车固勇》

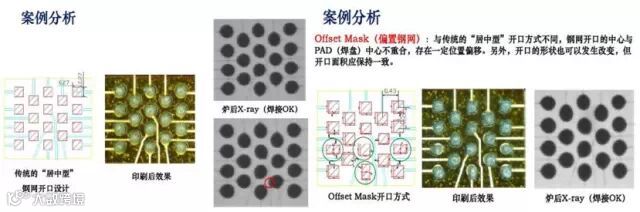

4-3.背光板白侧灯钢网开口要求、BGA开口方形导圆角
5.FPCB PAD设计原则：
5-1、SMT工艺对FPCB设计的要求
《源自网络-原作者：车固勇》
5-1-1、印制板的组装形式及工艺流程设计
5-1-2、FPCB材料选择及器件位置的加强板的选择。
5-1-3、元器件的选择
5-1-4、元件（表面贴装元件）PAD设计
5-1-5、布线设计（线路到PAD的距离设计）
5-1-6、PAD与线路连接位置的内滴设计
5-1-7、导通孔及测试点的设计
5-1-8、PAD开窗设计（覆盖膜开窗、阻焊油墨开窗设计）
5-1-9、元件整体布置设计。
5-1-10、产品拼板设计（如何满足生产可制造性设计）
5-1-11、元件与元件之间的最小间距的设计。

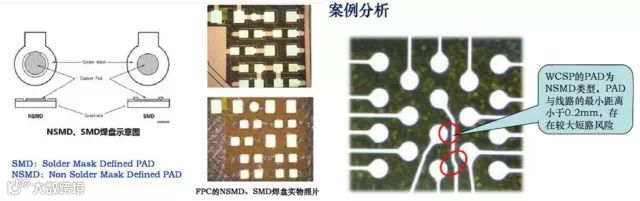

5-2、表面贴装元件的PAD设计
5-2-1、01005/0201/0402/0603元件的PAD设计
5-2-2、耳机、马达、USB.在FPCB上的焊盘设计。
5-2-3、QFN、BGA PAD的设计

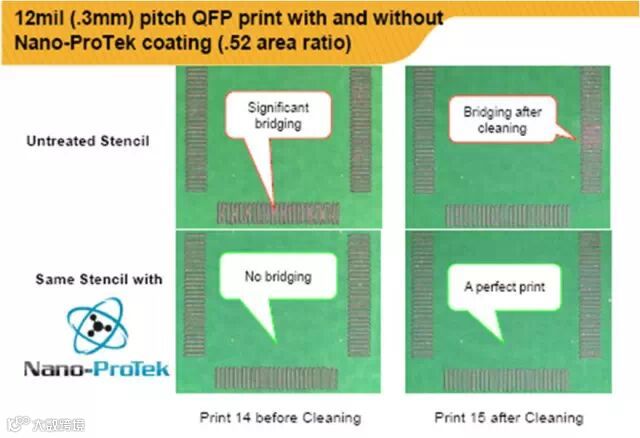

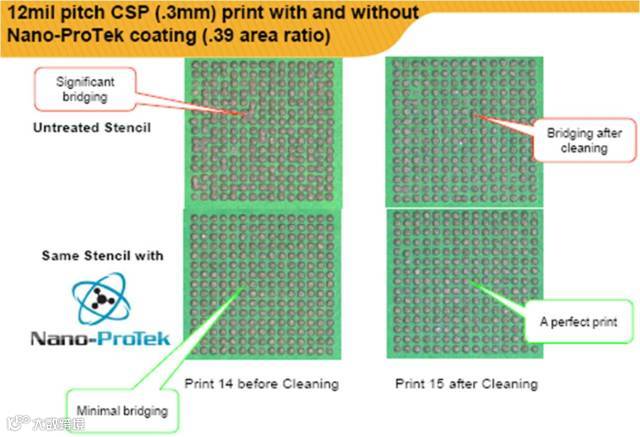

6.纳米印刷：防止印刷缺陷,保证超小密布元件、密间距直通率
6-1、锡膏拉尖、凹陷
6-2、锡膏量多
6-3、图形不均匀有断点。
6-4、图形玷污
6-5、锡膏连锡。
6-6、减少金面上锡
