1数字器件与EMC电路设计
1.1器件的选择
大部分数字IC生产商都至少能生产某一系列辐射较低的器件，同时也能生产几种抗ESD的I/O芯片，有些厂商供应EMC性能良好的VLSI（有些EMC微处理器比普通产品的辐射低40dB）；大多数数字电路采用方波信号同步，这将产生高次谐波分量，如图1示。时钟速率越高，边沿越陡，频率和谐波的发射能力也越高。因此，在满足产品技术指标的前提下，尽量选择低速时钟。在HC能用时绝不要使用AC，CMOS4000能行就不要用HC。要选择集成度高并有EMC特性的集成电路，比如：
-
电源及地的引脚较近 -
多个电源及地线引脚 -
输出电压波动性小 -
可控开关速率 -
与传输线匹配的I/O电路 -
差动信号传输 -
地线反射较低 -
对ESD及其他干扰现象的抗扰性 -
输入电容小 -
输出级驱动能力不超过实际应用的要求 -
电源瞬态电流低（有时也称穿透电流）
高技术集成电路的生产商可以提供详尽的EMC设计说明，比如Intel的奔腾MMX芯片就是这样。设计人员要了解这些并严格按要求去做。详尽的EMC设计建议表明：生产商关心的是用户的真正需求，这在选择器件时是必须考虑的因素。在早期设计阶段，如果IC的EMC特性不清楚，可以通过一简单功能电路（至少时钟电路要工作）进行各种EMC测试，同时要尽量在高速数据传输状态完成操作。发射测试可方便地在一标准测试台上进行，将近场磁场探头连接到频谱分析仪（或宽带示波器）上，有些器件明显地比其他一些器件噪声小得多，测试抗扰度时可采用同样的探头，并连到信号发生器的输出端（连续射频或瞬态）。但如果探头是仪器专配的（不只是简单的短路环或导线），首先要检查其功率承受能力是否满足要求。测试时近场探头需贴近器件或PCB板，为了定位“关键探测点”和最大化探头方向 ， 应首先在整个区域进行水平及垂直扫描（使探头在各个方向相互垂直），然后在信号最强的区域集中进行扫描。

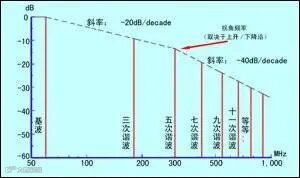

图1 上升/下降时间为1ns的理想60MHz方波的频谱
IC座对EMC 很不利，建议直接在PCB上焊接表贴芯片，具有较短引线和体积较小的IC芯片则更好， BGA及类似芯片封装的IC在目前是最好的选择。安装在座（更糟的是，插座本身有电池）上的可编程只读存储器（PROM）的发射及敏感特性经常会使一个本来良好的设计变坏。因此，应该采用直接焊接到电路板上的表贴可编程储存器。
带有ZIF座和在处理器（能方便升级）上用弹簧安装散热片的母板，需要额外的滤波和屏蔽，即使如此，选择内部引线最短的表贴ZIF 座也是有好处的。
[page]
1.3电路技术
-
对输入和按键采用电平检测（而非边沿检测） -
使用前沿速率尽可能慢且平滑的数字信号（不超过失真极限） -
在PCB样板上，允许对信号边沿速度或带宽进行控制（例如，在驱动端使用软铁氧体磁珠或串联电阻） -
降低负载电容，以使靠近输出端的集电极开路驱动器便于上拉，电阻值尽量大 -
处理器散热片与芯片之间通过导热材料隔离，并在处理器周围多点射频接地。 -
电源的高质量射频旁路（解耦）在每个电源管脚都是重要的。 -
高质量电源监视电路需对电源中断、跌落、浪涌和瞬态干扰有抵抗能力 -
需要一只高质量的看门狗 -
决不能在看门狗或电源监视电路上使用可编程器件 -
电源监视电路及看门狗也需适当的电路和软件技术，以使它们可以适应大多数的不测情况，这取决于产品的临界状态 -
当逻辑信号沿的上升/下降时间比信号在PCB走线中传输一个来回的时间短时，应采用传输线技术：
b 、为了获得最佳EMC特性，对于比a中经验提示短得多的轨线，使用传输线技术
有些数字IC产生高电平辐射，常将其配套的小金属盒焊接到PCB地线而取得屏蔽效果 。PCB上的屏蔽成本低，但在需散热和通风良好的器件上并不适用。
时钟电路通常是最主要的发射源，其PCB轨线是最关键的一点，要作好元件的布局，从而使时钟走线最短，同时保证时钟线在PCB的一面但不通过过孔。当一个时钟必须经过一段长长的路径到达许多负载时，可在负载旁边安装一时钟缓冲器，这样，长轨线（导线）中的电流就小很多了。这里，相对的失真并非重要。长轨线中的时钟沿应尽量圆滑，甚至可用正弦波，然后由负载旁的时钟缓冲器加以整形。
1.4扩展频谱时钟
所谓的“扩展频谱时钟”是一项能够减小辐射测量值的新技术，但这并非真正减小了瞬时发射功率，因此，对一些快速反应设备仍可能产生同样的干扰。这种技术对时钟频率进行1% ~ 2% 的调制，从而扩散谐波分量，这样在CISPR16或FCC发射测试中的峰值较低。所测的发射减小量取决于带宽和测试接收机的积分时间常数，因此这有一点投机之嫌，但该项技术已被FCC所接受，并在美国和欧洲广泛应用。调制度要控制在音频范围内，这样才不会使时钟信号失真，图2是一时钟谐波发射改善的例子。扩展频谱时钟不能应用于要求严格的时间通信网络中，比如以太网、光纤、FDD、ATM、SONET和ADSL。
绝大多数来自数字电路发射的问题是由于同步时钟信号。非同步逻辑（比如AMULET微处理器，正由steve Furbe教授领导的课题组在UMIST研制）将大大地降低发射量，同时也可获得真正的扩频效果，而不只是集中在时钟谐波上产生发射。

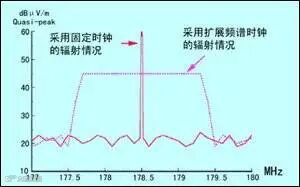

图2 时钟扩频导致的辐射降低
2.1 选择模拟器件
从EMC的角度选择模拟器件不象选择数字器件那样直接，虽然同样希望发射、转换速率、电压波动、输出驱动能力要尽量小，但对大多数有源模拟器件，抗扰度是一个很重要的因素，所以确定明确的EMC订购特征相当困难。
来自不同厂商的同一型号及指标的运算放大器，可以有明显不同的EMC性能，因此确保后续产品性能参数的一致性是十分重要的。敏感模拟器件的厂商提供EMC或电路设计上的信噪处理技巧或PCB布局，这表明他们关心用户的需求，这有助于用户在购买时权衡利弊。
[page]
2.2 防止解调问题

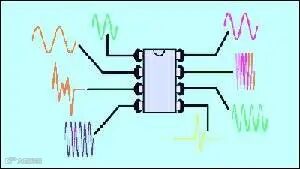

大多数模拟设备的抗扰度问题是由射频解调引起的。运放每个管脚都对射频干扰十分敏感，这与所使用的反馈线路无关（见图3），所有半导体对射频都有解调作用，但在模拟电路上的问题更严重。即使低速运放也能解调移动电话频率及其以上频率的信号，图4表明了实际产品的测试结果。
图3 任何半导体器件都会发生解调，所有引线都敏感
图4 运算放大器能够有效地解调射频信号
进行稳定度及线性测试时，在输入端注入小的但上升沿极陡 （《1ns） 的方波信号（也可以通过电容馈送到输出端和电源端），方波的基频必须在电路预期的频带内，电路输出应用100MHz（至少）的示波器和探针进行过冲击和振铃检查，对音频或仪表电路也应如此，对更高速模拟电路，要选取频带更宽的示波器，同时注意使用探头的技巧。
超过信号高度50%的过冲击表明电路不稳定，对过冲击应予以有效的衰减，信号的任何长久的振铃（超过两个周期）或突发振荡表明其稳定度不好。
以上测试应在输入及输出端均无滤波器的情况下进行，也可以用扫频代替方波，频谱分析仪代替示波器（更易看出共振频率）
2.3其它模拟电路技术
获得一稳定且线性的电路后，其所有联线可能还需滤波，同一产品中的数字电路部分总会把噪声感应到内部连线上，外部连线则承受外界的电磁环境的骚扰。滤波器将在后面介绍。
决不要试图采用有源电路来滤波和抑制射频带宽以达到EMC要求，只能使用无源滤波器（最好是RC型）。在运放电路中，只有在其开环增益远大于闭环增益时的频率范围内，积分反馈法才有效，但在更高频率，它不能控制频率响应。
应避免采用输入、输出阻抗高的电路，比较器必须具有迟滞特性（正反馈），以防止因为噪声和干扰而使输出产生误动作，还可防止靠近切换点处的振荡 。不要使用比实际需要快得多的输出转换比较器，保持dv/dt在较低状态。
对高频模拟信号（例如射频信号），传输线技术是必需的，取决于其长度和通信的最高频率，甚至对低频信号，如果对内部联接用传输线技术，其抗扰度也将有所改善。
有些模拟集成电路内的电路对高场强极为敏感，这时可用小金属壳将其屏蔽起来（如果散热允许），并将屏蔽盒焊接到PCB地线面上。
与数字电路相同，模拟器件也需要为电源提供高质量的射频旁路（去耦），但同时也需低频电源旁路，因为模拟器件的电源噪声抑制率（PSRR）对1kHz以上频率是很微弱的，对每个运放、比较器或数据转换器的每个模拟电源引脚的RC或LC滤波都是必要的，这些电源滤波器转折频率和过渡带斜率应补偿器件PSRR的转折频率和斜率，以在所关心的频带内获得期望的PSRR。
一般的EMC设计指南中都很少涉及射频设计，这是因为射频设计者一般都很熟悉大多数连续的EMC现象，然而需要注意的是，本振和IF频率一般都有较大的泄漏 ，所以需要着重屏蔽和滤波。
