BIM资讯 | BIM技术在综合管廊工程中的实战应用 （二）施工阶段

上期我们介绍了BIM技术在综合管廊工程中设计阶段的应用，本期重点分享其在施工阶段的应用。

图纸审核

图纸会审是项目开工前重要的一项工作，各参建单位(建设单位、监理单位、施工单位、各种设备厂家)对图纸进行审查，排除专业图纸间、平立剖图之间的矛盾和错漏的地方。图纸会审的重点审查图纸是否违反了有关规范和规定、审查燃气管道是否与其他专业在空间位置上有冲突、审查图纸是否满足工艺及施工需要。将各专业的模型组合起来，检查组合之间的合理性，检查廊体结构与结构之间的冲突，结构与机电间的冲突，机电与机电之间的冲突等，将所有的冲突与交叉暴露出来，根据碰撞结果及时调整设计方案，从而提高纸复核的效率。

管线排布优化

在碰撞检查的基础上，利用BIM技术的虚拟建造功能，结合原有设计图纸的规格和走向，对给排水等各专业管线排布进行优化，改进原有的管线排布冲突，合理优化管线布置。管线优化可以在施工前，提出最优的管线排布方案，有利于减少设计变更，避免实际施工过程中，因排布冲突造成的返工成本，提高施工效率。

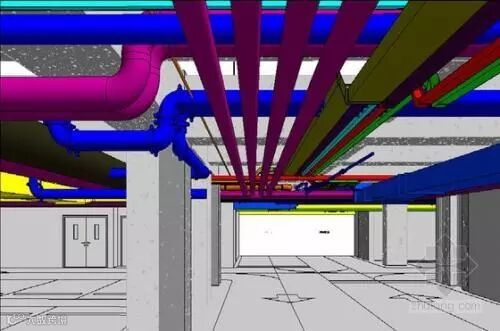

　　图1 机电管线综合优化调整效果图

施工模拟

综合管廊一般位于交通运输繁忙或工程管线设施较多的主要车道，地下施工作业多，施工难度大，故选择合理科学、便捷的施工方案尤为重要。运用BIM技术进行施工方案模拟，对管道的运输、施工过程、机械配置等进行预演，确定施工顺序，比较多种方案的可实施性与便捷性，提前暴露出施工方案中的安全隐患与冲突问题，为施工方案的择优提供依据。此外，施工前对施工班组进行虚拟施工交底，避免了因二维图纸理解错误造成的施工返工及材料浪费。

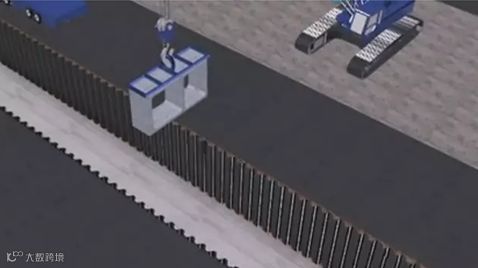

图2 吊装模拟

进度模拟

在选择可行最优的施工方案的基础上，对该方案的进度计划进行模拟。将各个构件附加时间参数，BIM软件可将根据这些信息模拟施工进度。通过进度模拟，检查进度计划制定是否合理，并相应调整与优化进度计划。此外，根据确定的进度计划，制定相应的材料资源供应计划，避免带来的材料浪费或不到位对施工造成的影响。

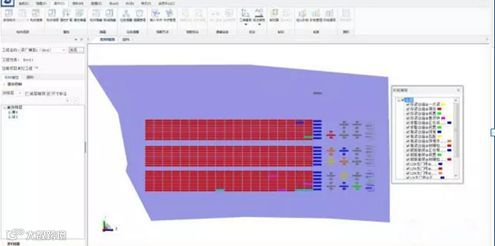

图3 进度模型实时展示，构件检索反查

材料控制

BIM软件可以快速、精确获得施工过程中工程基础数据，随时为采购计划的制定提供及时、准确的数据支撑。根据施工进度，为限额领料提供及时、准确的数据支撑。对班组也实行限额领料，既避免了材料了浪费，又能保证材料到场及时性，有利于公司对项目资金的调配及安排，减少资金积压和成本浪费。

项目协调

施工项目协调主要报告施工单位内部组织和关系协调，以及与业主、设计单位、监理等外部单位的项目协调。传统的项目主要通过面对面、视频或者会议等方式，依靠二维图纸等文件资料进行沟通，效率较低，存在问题沟通滞后性等问题，难以实时、快速解决问题，无疑增加时间成本。基于BIM技术搭建的沟通平台，可以满足不同参加方通过网络协同开展工作的需求，减少语言交流障碍，及时快速的解决问题，有效控制工期，显著减少信息不对称的损失，保障各方顺利推进项目。
