探索者丨想躺平，反内卷？先把墙施工图校审学起来！

建议全屏观看

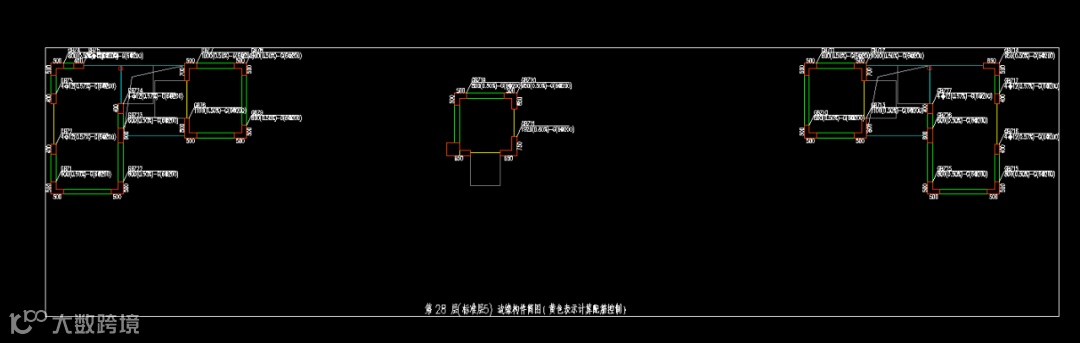

需要导入的图为YJK/PKPM边缘构件简图，如下。

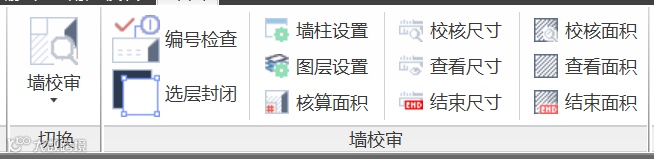

一定要先进行这一步操作

注意：核算面积前先检查项目信息和墙柱详图表格的图层，如下图所示：

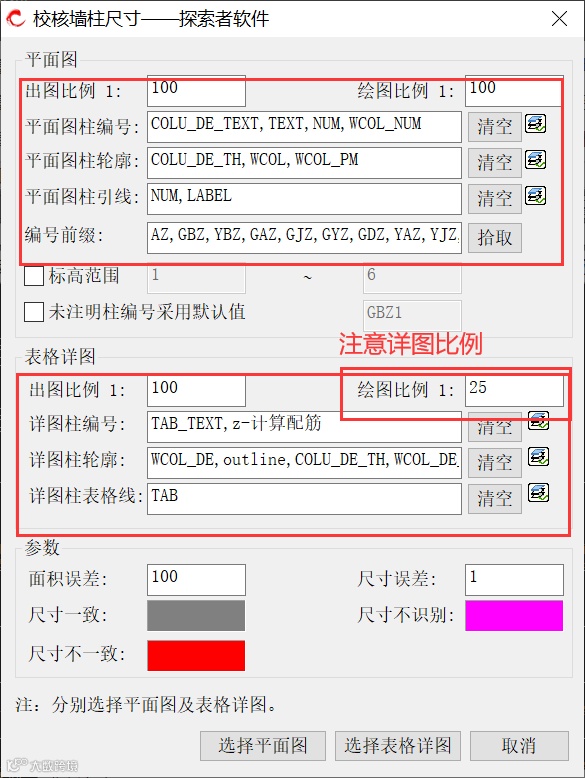

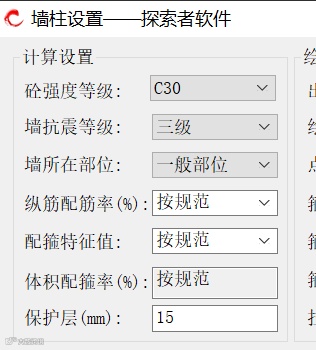

1）点击校核尺寸，弹出对话框，检查图层，设置参数

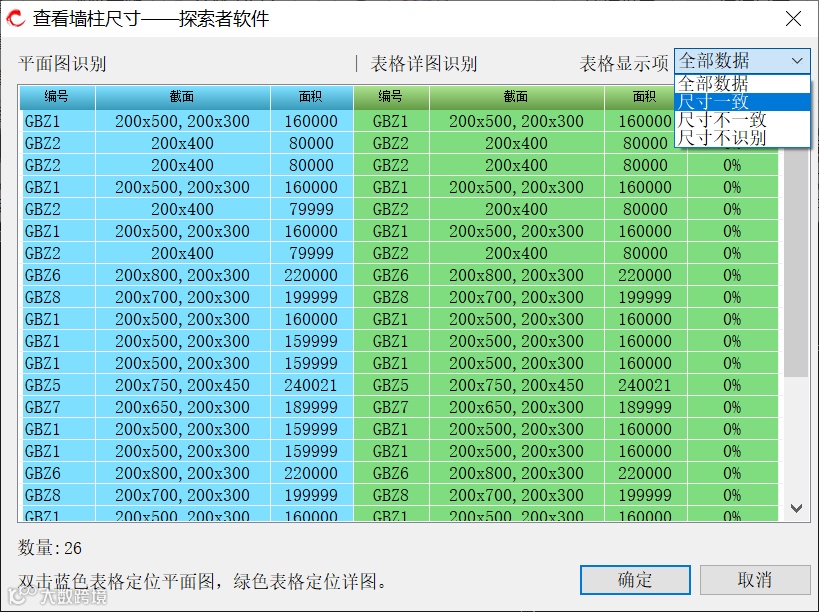

2）先框选要校核的平面图，再框选对应的墙柱大样表格，弹出校核结果

双击左侧蓝色区域可定位到平面图中，双击右侧绿色区域可定位到大样图中。

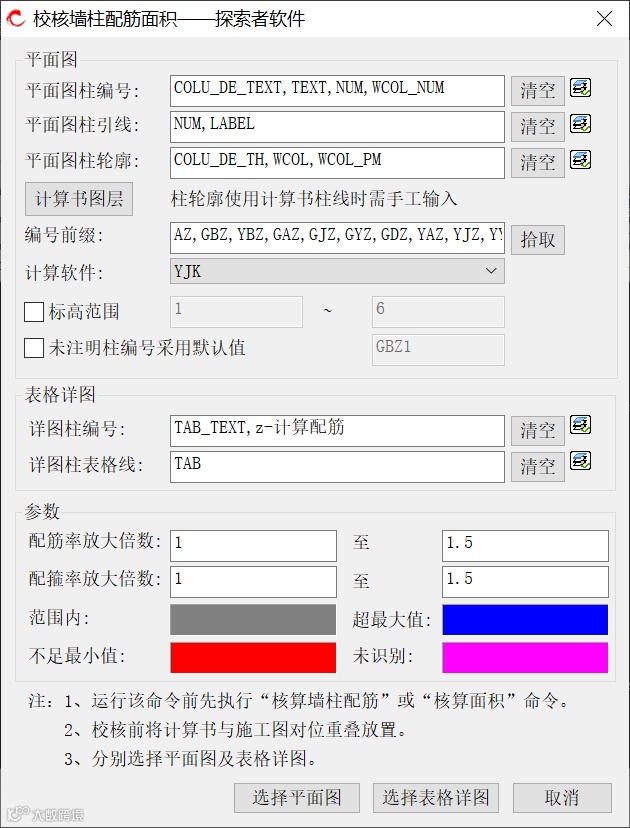

1）点击校核面积，弹出对话框，检查图层，设置参数

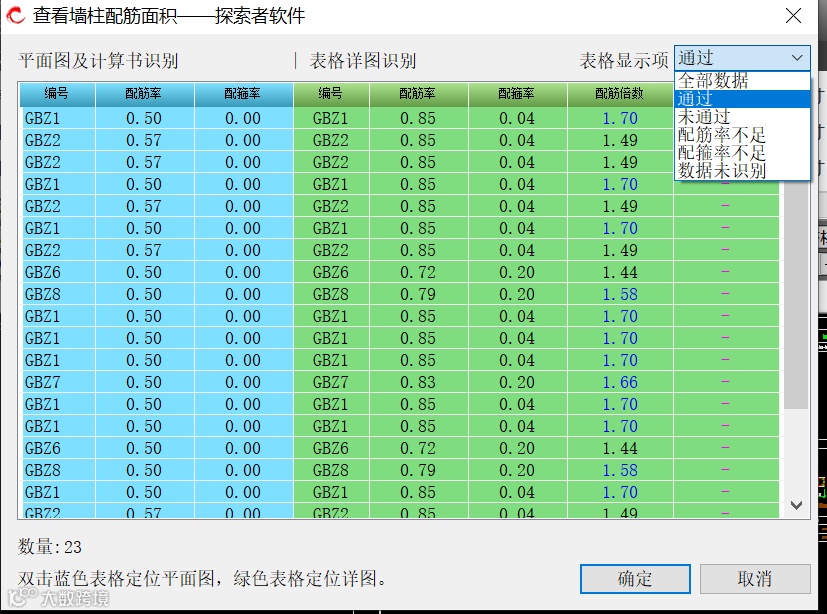

2）先框选要校核的平面图，再框选对应的墙柱表格，弹出校核结果

双击左侧蓝色区域可定位到平面图中，双击右侧绿色区域可定位到大样图中。

3）查看校审信息

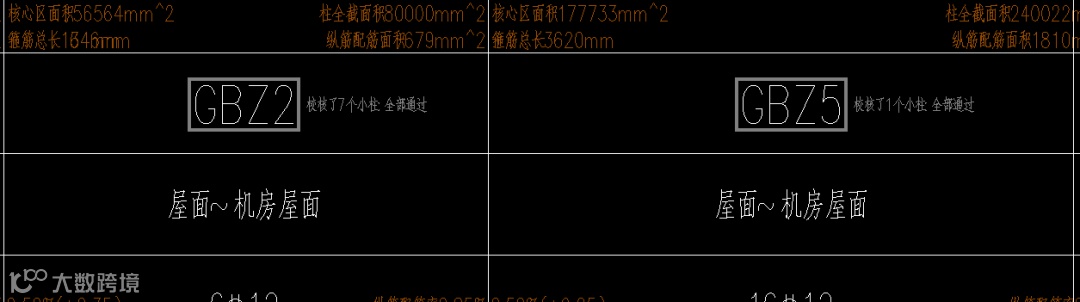

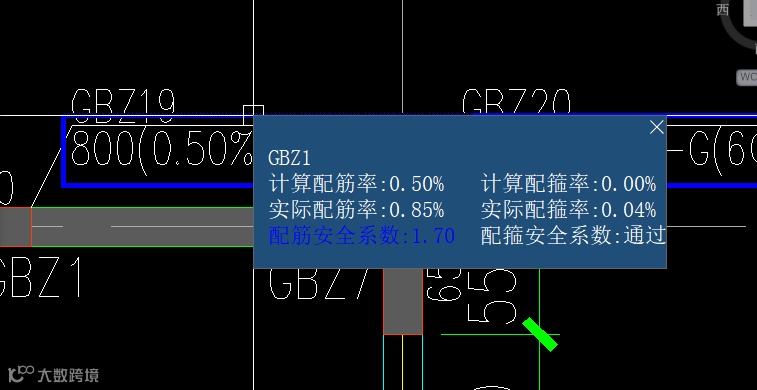

在平面图中鼠标放到粗线框上，即可显示当前边缘构件的校审信息。

在表格图中粗线框以颜色和小字显示当前校审情况
