历时4年，北京环球影城在大家的热情与期待中，终将在9月20日正式开园。

作为中国第一座、亚洲第三座、全球第五座环球影城主题公园，9月1日，北京环球影城正式试运行后，各大票务网站门票兜售一空，打卡测评视频刷爆各大社交平台，可谓“吸金”“吸睛”双管齐下。

来自：好看视频 （ID：但我会一直背着你）

探索者西安BIM团队有幸参与了其高光项目—哈利 · 波特的魔法世界—的部分建设工作。

 咨询电话：400-818-0808

---

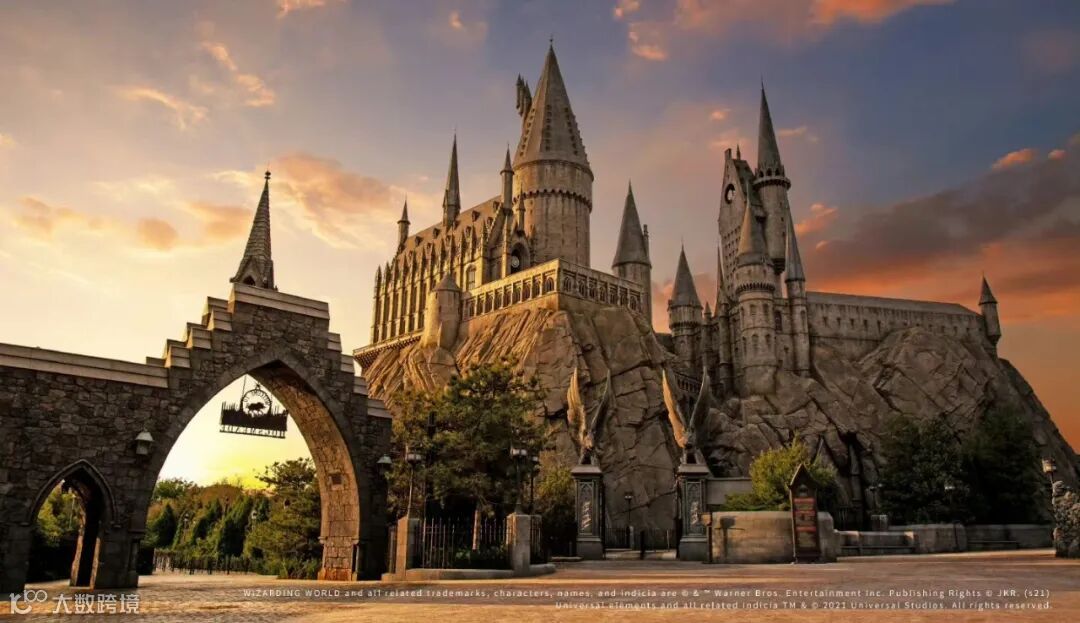

北京环球影城—哈利·波特的魔法世界

© 北京环球影城

＋

项目概况

北京文化旅游度假项目（以下简称度假区）坐落在北京市通州区，占地面积1,200公顷，其中首期规划占地100.63公顷，包括49.54公顷的北京环球影城主题公园项目（以下简称北京环球影城）以及约51.09公顷的配套设施项目两大部分。

＋

参与单位

建筑单位：北京首寰文化旅游投资有限公司

施工单位：四川秋阳建设工程有限公司

BIM咨询服务单位：

北京探索者软件股份有限公司西安BIM团队

＋

服务价值

投资千亿的北京环球影城作为超大型主题乐园，从建设角度来讲，工程体量巨大，标段众多，设计与现实施工不符造成材料严重浪费，粗放的管理方式远远满足不了这样超大型项目的需求，急需施工前期的BIM评估预测。

＋

服务内容

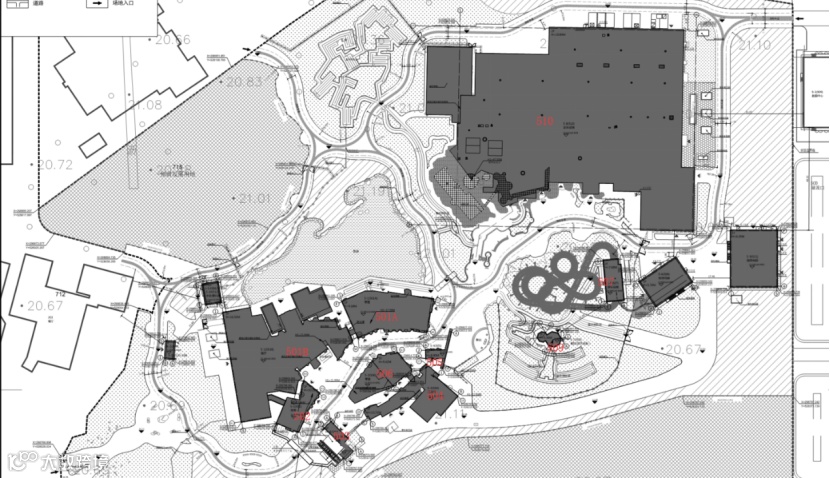

▲ 项目整体规划布置

该项目主要为北京环球影城主题公园项目标段4（715），片区用地面积9.45 公顷，总建筑面积16,378㎡。

BIM项目范围：501A零售、501B餐厅、502零售、503零售、504卫生间、505服务用房、506零售、507旅游设施、509棚屋、510游乐设施、520-103、520-108预约亭。

BIM 服务内容：哈利 · 波特主题照明专业在内的所有线管，包括BIM出图、现场施工指导、BIM工作汇报、参与多方会议等。

＋

前期筹备

该项目土建专业多为复杂异形结构，模型面数和模型创建极为复杂，为了保证BIM中端建筑性能分析、以及一定规模的集中渲染，需采用高配置的硬件设备，保障相关软件使用流畅运行。

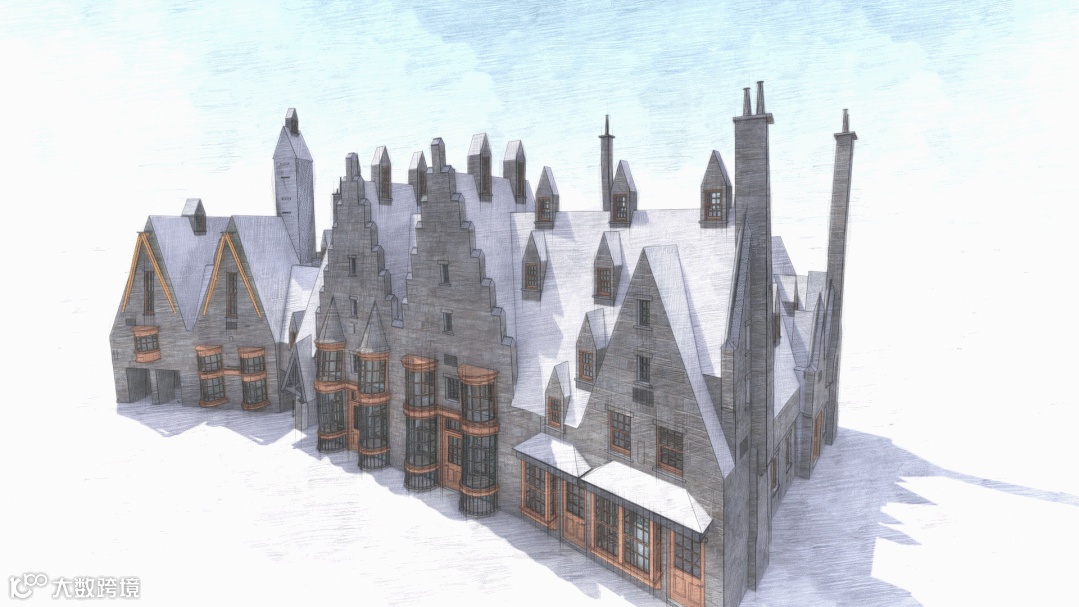

▲ 501A三维素描→草图→渲染

＋

文件存储

鉴于项目比较复杂、中间图纸较多并且线管回路较多，各专业使用工作集形式建模，各专业间模型使用链接（以共享坐标方式链接）形式进行协调。

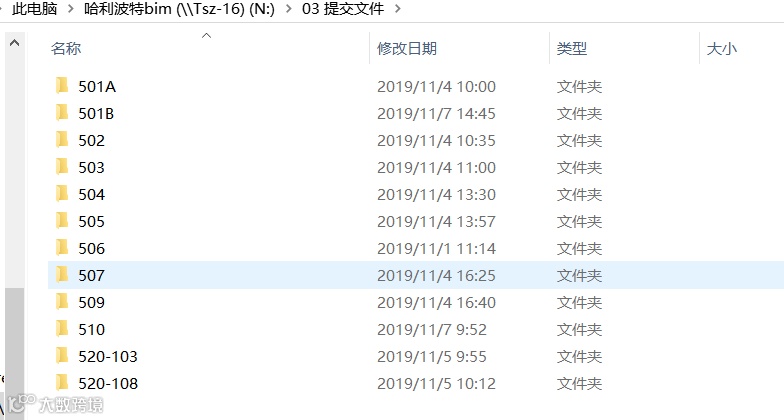

各单体均有各自的模型文件夹，该项目文件夹主要组成为：模型以及工程量表。

＋

成果交付

电气照明管线繁多，管线路由复杂，创建三维模型难度极其复杂，项目人员使用探索者BIM解决方案的工作思路，绘制二维导线路由，通过软件程序自动计算生成三维管线以及设备的连接，大大减少了三维绘图的繁琐性，给后续的碰撞检查和合理化施工方案调整预备了更多时间。

501A  模型展示

501B 模型展示

506 模型展示

506 模型展示（不同方向）

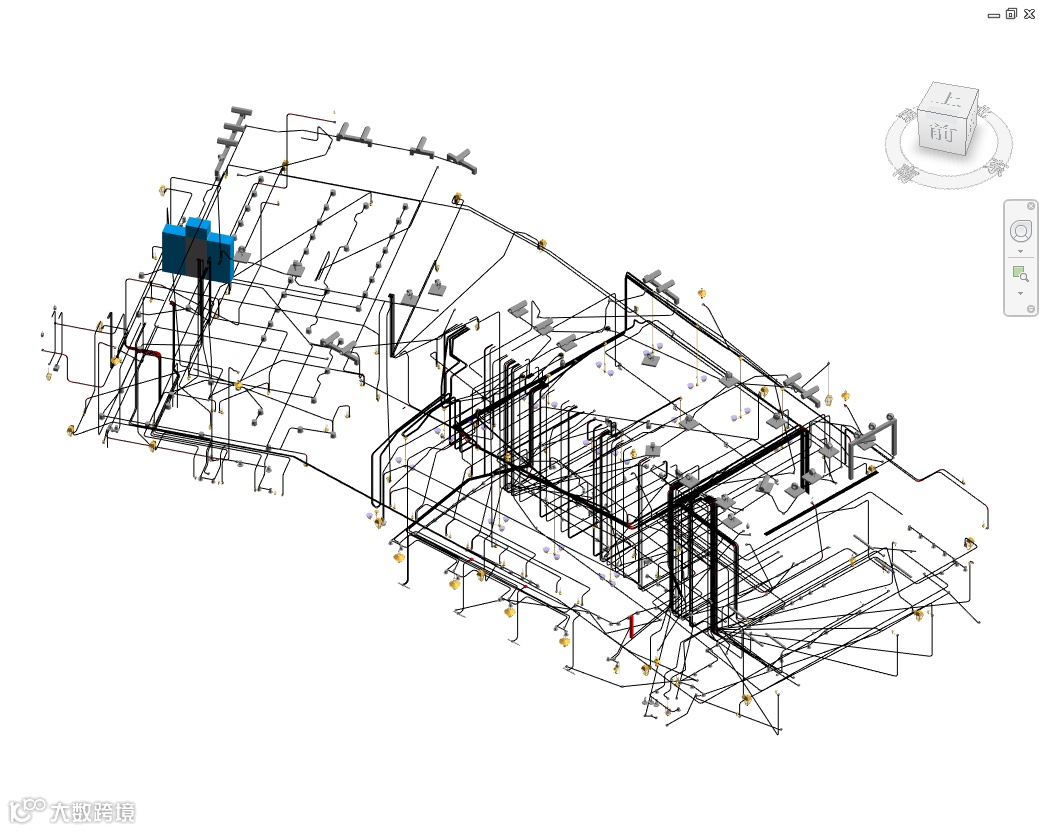

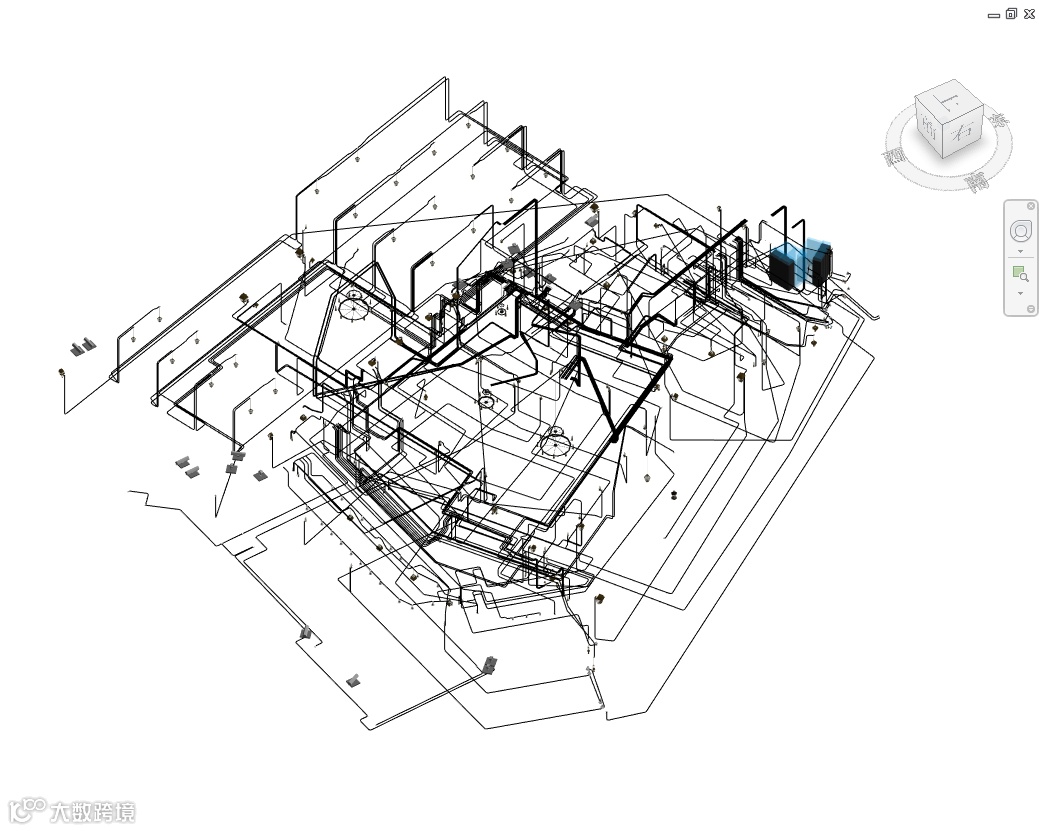

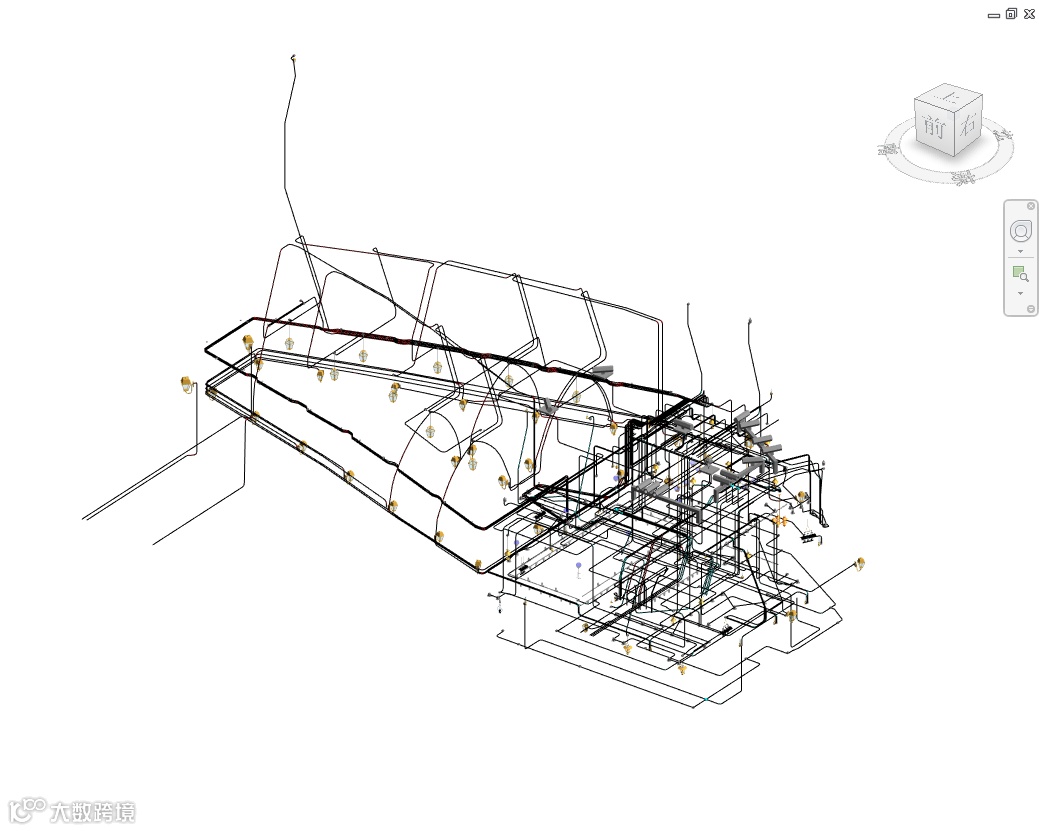

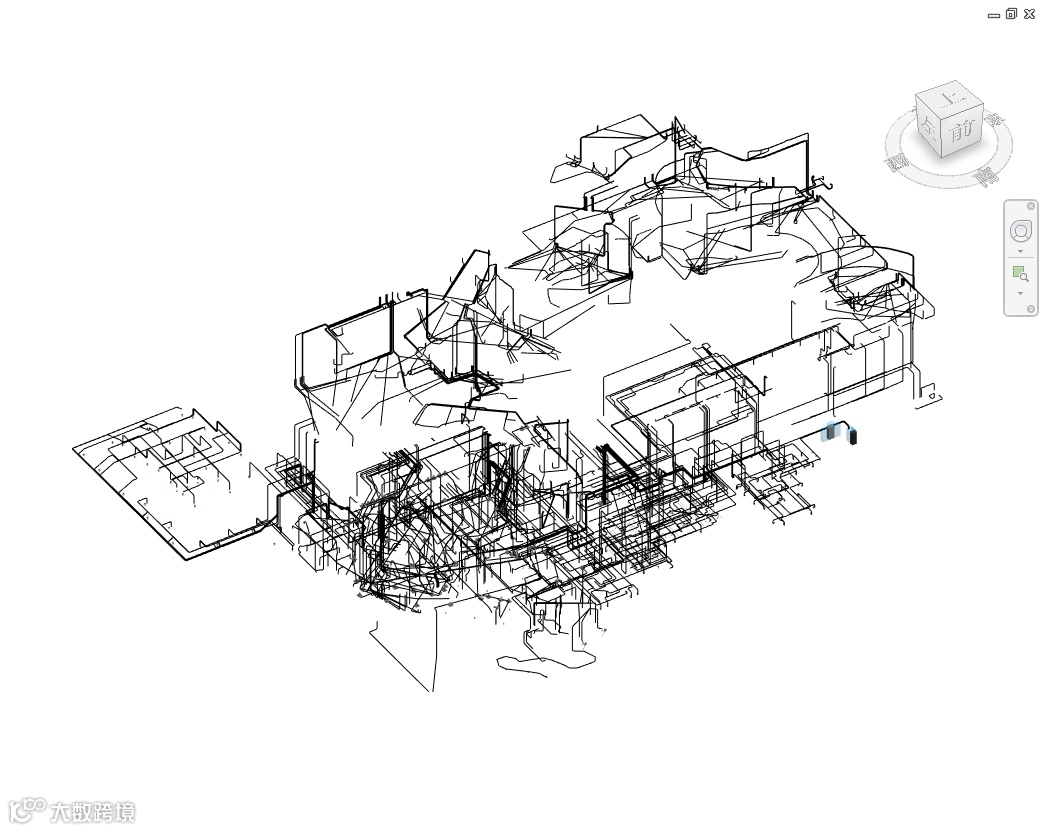

▲ 电气管线BIM模型（部分单体）

通过三维模型生成二维施工图，满足施工需求，并指导现场施工人员合理化利用模型及图纸，加快施工进度，提高施工质量，减少返工率，合理控制成本。

哈利 · 波特BIM项目于2019年9月3日开始，并与2019年11月8日我方完成所有单体（12单体）的BIM一次建模以及移交任务，历时约3个月。

＋

项目结语

探索者西安BIM团队参与北京环球影城的建设，说明了业主对探索者实力的认可，也是探索者多年来不忘初心、12年坚守对BIM技术探索和应用的认可。

BIM的浪潮逐渐褪去，价值的真正显现不单在于口头上的承诺，而在于探索者切实可行的为客户解决在项目设计、施工、运维阶段的难题。

时代见证BIM，而探索者则是时代的践行者！

---

探索者BIM项目部分案例展示
