探索者丨TSDP校审系统又双叒叕更新啦！功能亮点，了解一下~

▲ 点击上方蓝字，关注北京探索者！

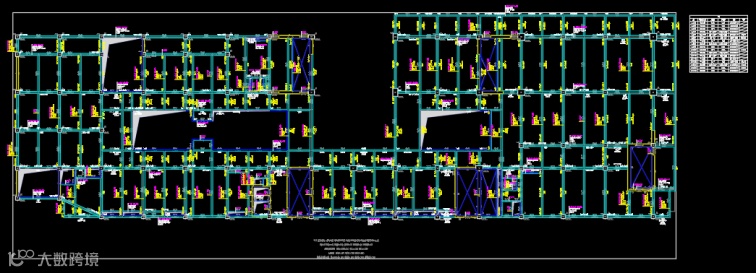

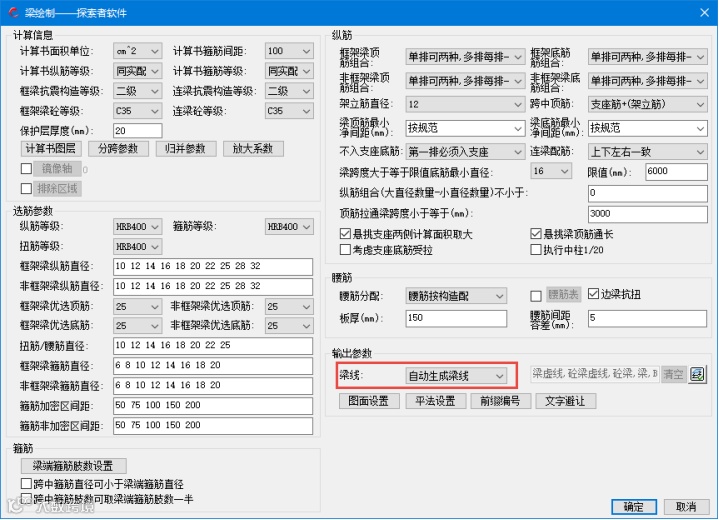

1. 新增梁绘制功能，并支持两种使用场景

1）根据计算书生成模板图和梁配筋。

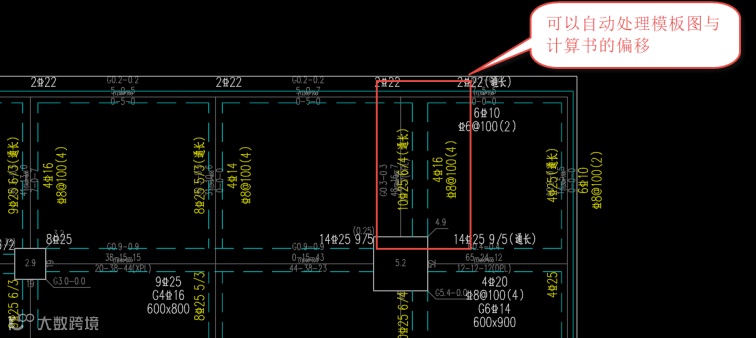

2） 根据计算书和用户模板图生成梁配筋。程序自动考虑计算书和用户模板图的偏位。

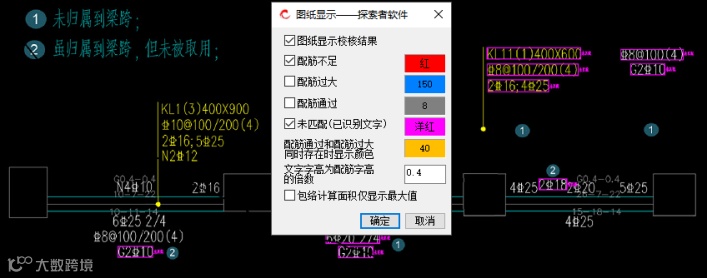

2. 梁校核截面、面积和规范条文，增加“未匹配(已识别文字)”控件及功能

对于校审图纸中的文字匹配情况进行了显示，未匹配的文字会在图纸中显示“未使用”字样，并提供控件开关。

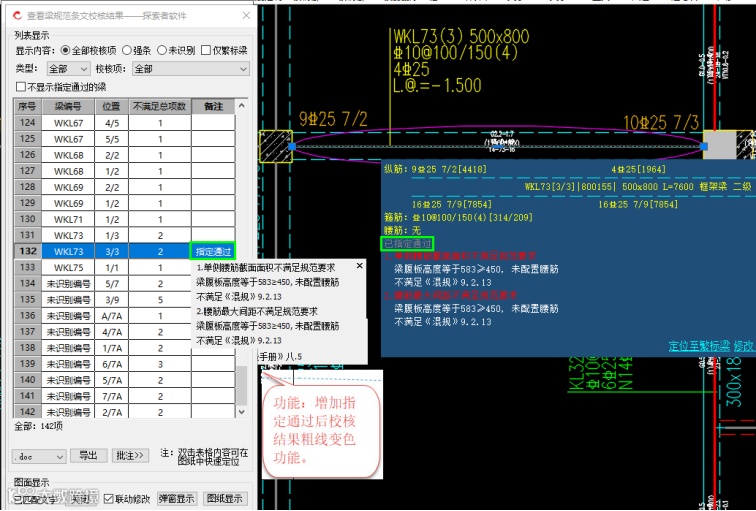

3. 梁校核截面、面积和规范条文，列表备注列增加指定通过相关功能

在查看结果的备注栏中可以单击选择“指定通过”和“取消指定”，该功能增加了校核结果的交互性，对于某些程序认为不满足的梁人为指定通过校核，如果勾选þ不显示指定通过的梁，则批注时不显示该梁的计算结果。指定通过的梁在蓝色的浮动弹窗上显示“已指定通过”，并且梁粗线的颜色改为灰色。

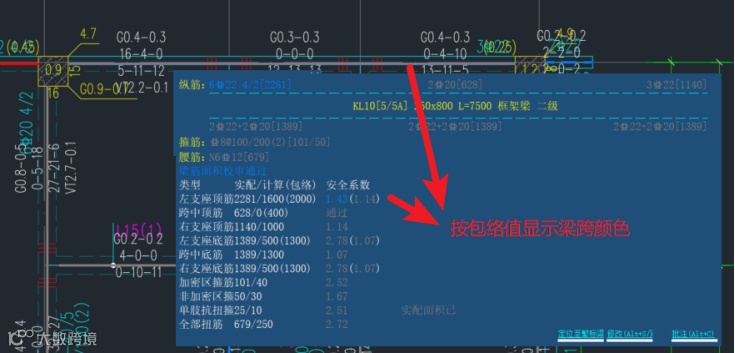

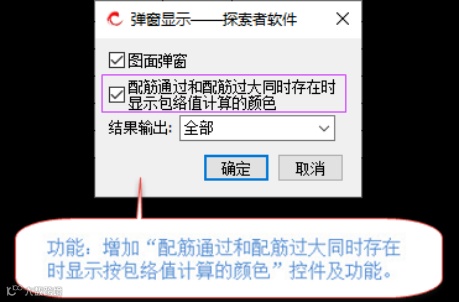

4. 梁校核查看梁筋面积，增加计算结果包络值显示

增加配筋面积的计算包络值显示，并增加控件，勾选后可按包络值显示颜色。

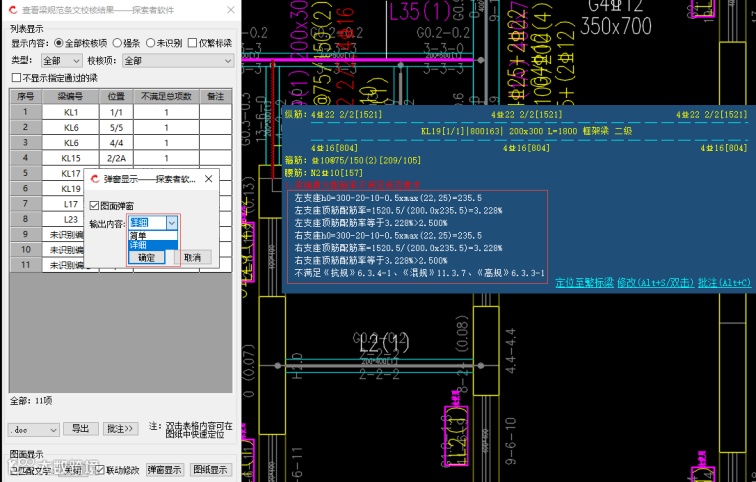

5. 梁校核查看规范条文，校核结果显示及输出内容

梁规范校核的中结果显示增加了详细的计算过程，如果不需要的话，可以在弹窗显示的界面中将输出内容勾选为简单。

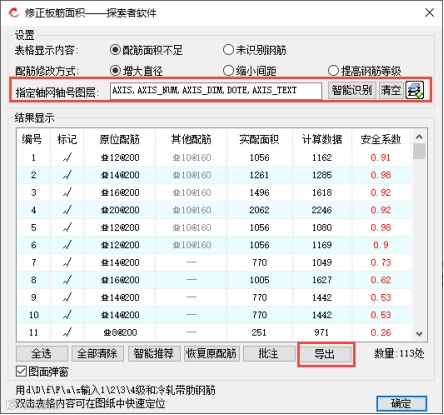

6. 板校核【修正面积】增加导出功能

增加导出功能，界面增加“指定轴网轴号图层”、“导出”控件。点击“导出”   控件，可选择文件类型。目前支持文本、word 和 excel 三种格式。



文本格式内容包括编号、位置、实配面积、计算面积和安全系数，如下图所示；位置一栏需要识别轴 网、轴号，校核时框选范围需要包括轴网、轴号，并在查看时指定图层，否则位置一栏空置。

7. 板校核规范新增“无计算书校核”功能

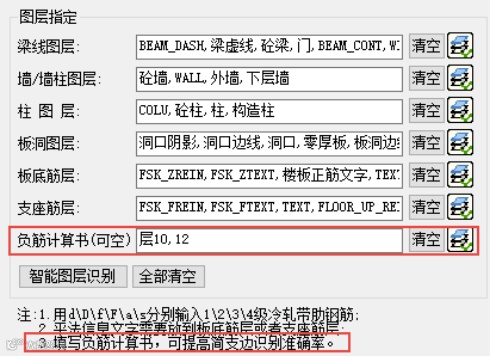

界面中“负筋计算书”编辑框修改，如下图所示。若图纸中没有计算书，该图层编辑框可空置。

若想提高简支边识别的正确率，可导入计算书。

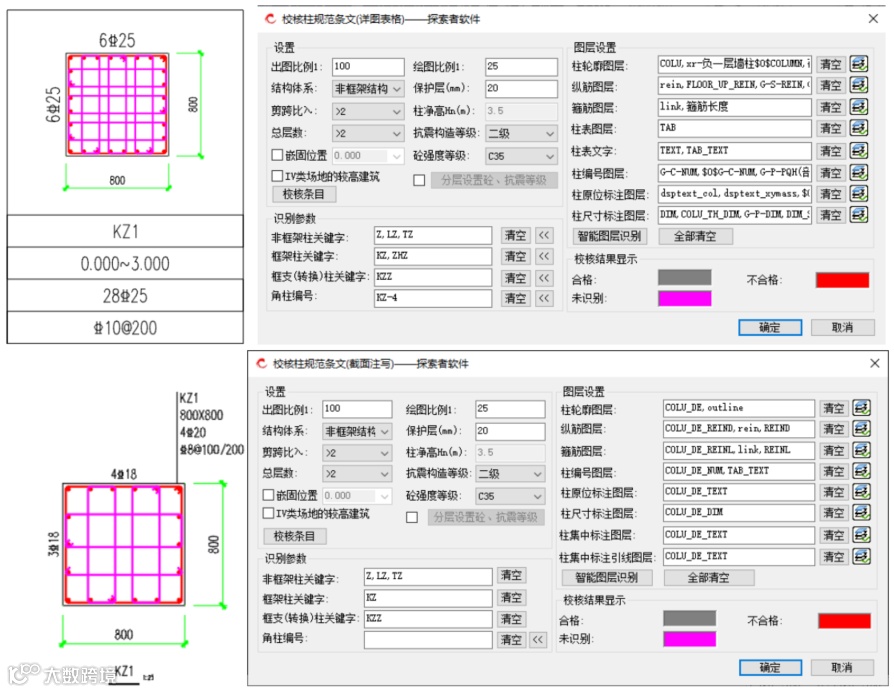

8. 柱校核规范新增“校核柱规范条文(详图表格)”和“校核柱规范条文(截面注写)”功能

详图表格样式的柱如下左图所示。此功能的界面中，除“图层设置”、“构造检查”外，其他控件与功能“校核柱规范条文(列表注写) ”完全相同。

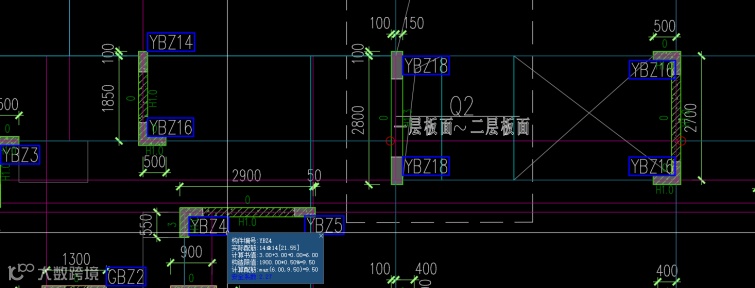

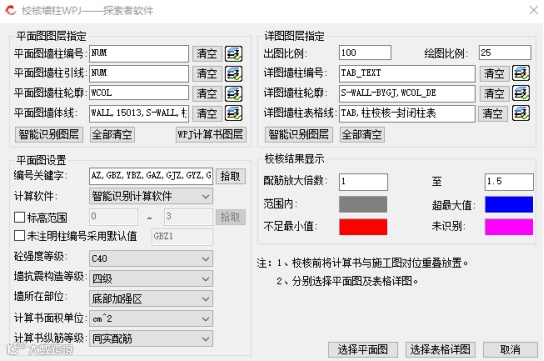

9. 墙面积校核新增【校核WPJ】功能

可以使用 WPJ 计算书校核边缘构件施工图。校核时同时考虑了纵筋的构造要求。

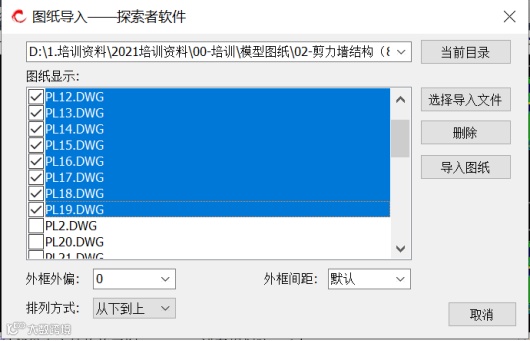

10. 计算书新增【图纸导入】功能

计算书新增图纸导入功能，将多张dwg批量导入到当前图纸。

下载方式

ABOUT this DOWNLOAD

方式一：探索者官网

（https://www.tsz.com.cn/Download.jsp）【下载中心】进行下载。

方式二：百度云盘下载

链接：https://pan.baidu.com/s/1ihz8IzbX-q0A6KuLdwg9aA?pwd=vipn  提取码：vipn

下载安装完成后，打开探索者设计校审一体化软件（贺岁版），输入手机号进行验证即可免费使用。

探索者软件在使用上有任何问题，请加入探索者TSDP技术服务QQ群：184223140，或发送邮箱support@tsz.com.cn进行咨询。
