结构设计领域的小伙伴们，万众期待的探索者设计校审一体化系统V2025强势来袭！本次全新升级亮点满满，全面支持新规范相关内容，同时增加多种高强钢筋符号绘制功能，紧跟行业标准步伐。智能成图功能实现重大飞跃，墙体墙身绘制新增多项实用功能，板绘制增加多种模式，极大丰富设计手段。还贴心加入一系列快捷改图小命令，绘图过程更加流畅高效。智能校审模块同样全面革新，新增墙原位注写方式的精准校核，实现柱不分详图样式的通用校核，同时对其他命令进行深度调整与完善，校审流程更智能、更严谨。

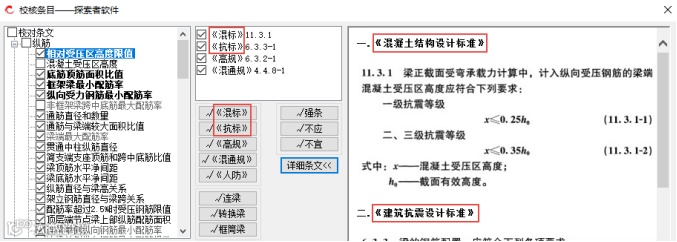

更新规范，筑牢结构安全防线

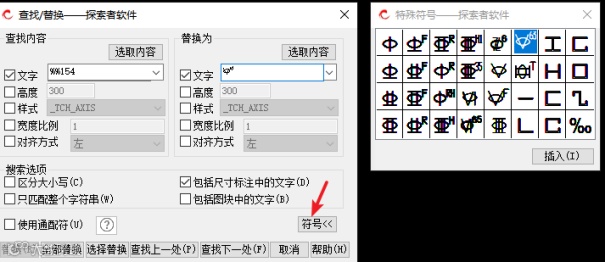

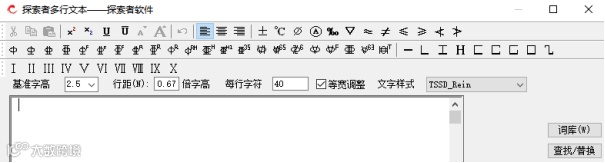

增加新符号，适应行业发展趋势

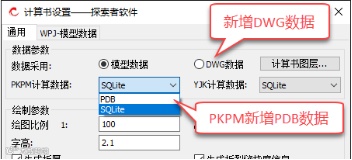

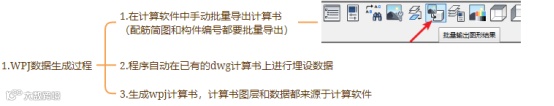

增加dwg数据和PKPM的pdb数据
★ dwg数据完全依赖于计算软件生成的计算书，在此基础上埋设数据，生成探索者计算书并用于成图；
★ PDB数据则成图无需在计算模型中导出数据。

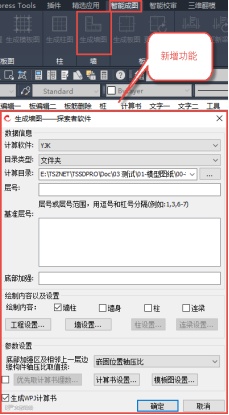

新增生成墙图的功能，可以读取模型，直接生成墙图，并支持连梁，墙身，框架柱一步成图。

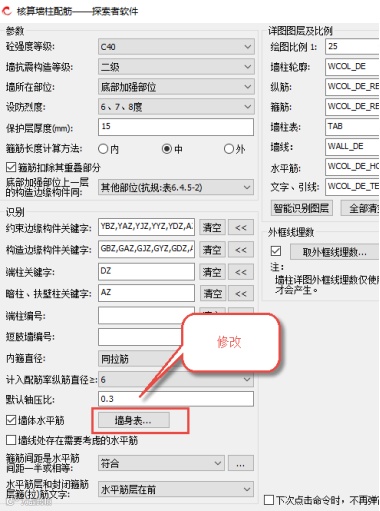

（1）优化水平筋
墙体水平筋读取由原来墙体水平筋表格变为墙身表
（2）增加墙柱墙段满足最小配筋率0.2%限值
增加全墙柱墙段的高厚比≤4时，满足最小配筋率0.2%，同时满足下列两个条件时，墙柱一侧端部范围构造值需满足最小配筋率0.2%。
①全墙柱墙段的高厚比
②勾选“按柱设计考虑单侧最小配筋率0.2%”控件。

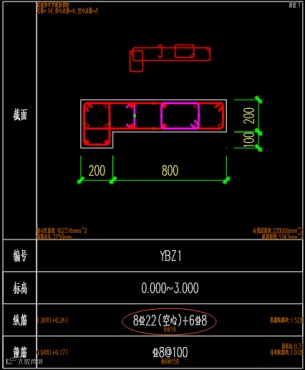

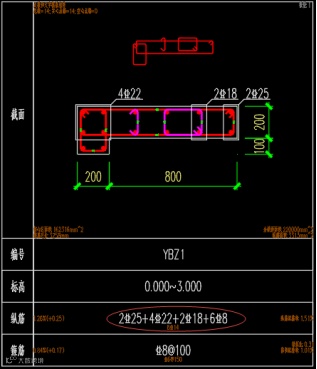

（3）墙柱增加纵筋组合方案
增加“墙肢端部允许纵筋组合”控件。
勾选和不勾选时，生成效果分别如下图所示。
▲ 勾选时
▲ 不勾选时
（4）另外还有优化端柱处算法，优化短肢墙的判别，优化Lc长度取值等功能。

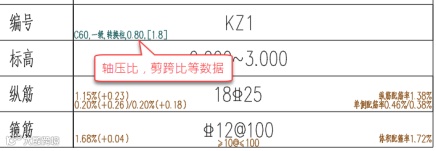

（1）智能成图计算书中增加柱剪跨比数据，并绘制在详图中，如果详图中有详细数据，且使用计算书数据时，程序核算柱配筋时，根据轴压比数值计算相应的体积配箍率限值。

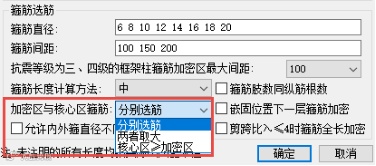

（2）调整核心区箍筋算法
加密区与核心区箍筋控件调整，并优化选筋，如下图所示。
选择“分别选筋”，核心区、加密区分别计算选筋，互不影响。
选择“两者取大”，取较大的箍筋，作为最终的核心区、加密区箍筋。
选择“核心区≥加密区”，若核心区大于加密区，核心区加密区分开表达；否则，核心区按照加密区取值。

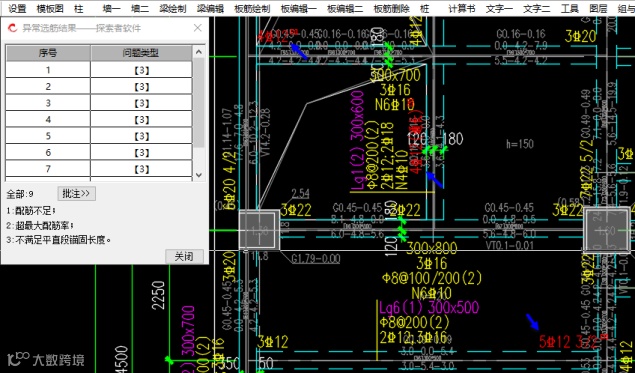

（1）增加查看异常选筋结果功能，可通过列表分类统计、定位查看显红的、异常的选筋结果。

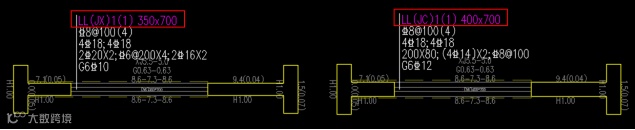

（2）增加连梁交叉斜筋、对角暗撑选筋功能。

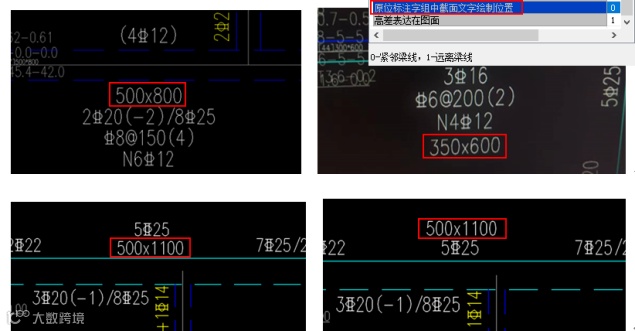

（3）增加“原位标注字组中截面文字绘制位置”参数
增加参数“原位标注字组中截面文字绘制位置参数”，控制截面文字的文字。

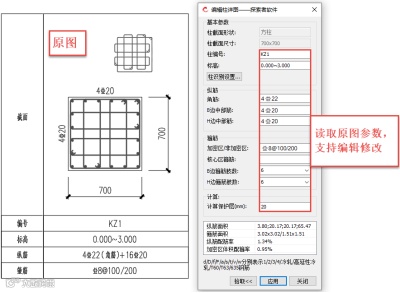

新增功能，适用于详图表格和截面注写形式的柱详图。点击“拾取”识别柱详图，选择完成后返回界面，进行参数化编辑修改，点击“应用”，程序根据修改后的参数对原图进行重绘。
（1）点筋补绘，可以选择两个起点和终点两个点筋，在此直线范围内增加若干点筋

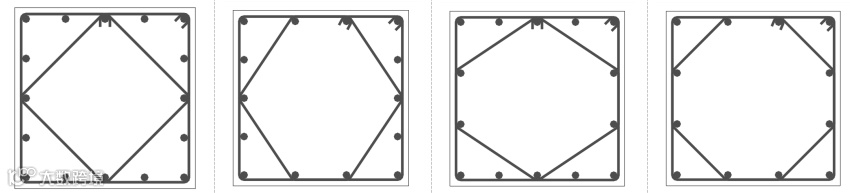

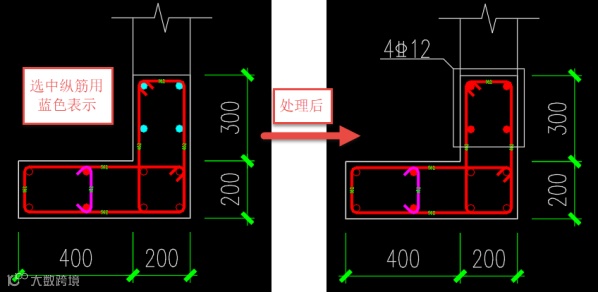

（2）点选画菱形箍，可以根据用户所选择的点筋，绘制对应的多边形封闭箍筋。点筋支持依次点选或框选。绘制效果如下图所示。
