在SLCAD架空送电线路平断面图处理及定位CAD系统的塔库中“导平1垂2V3”、“导平投影”和“导垂投影”，是需要一起填写。程序根据这三个值，计算出导线的线间距。
填写时，首先要根据导线的排列方式，填好“导平1垂2V3”，再填写相应的“导平投影”和“导垂投影”。
导平1垂2V3：同一回路中导线排列方式，水平排列填1，垂直排列填2，三角形排列填3。
导平投影：同一回路中，中相到边相水平最小距离。
导垂投影：同一回路中，中相到边相垂直最小距离。

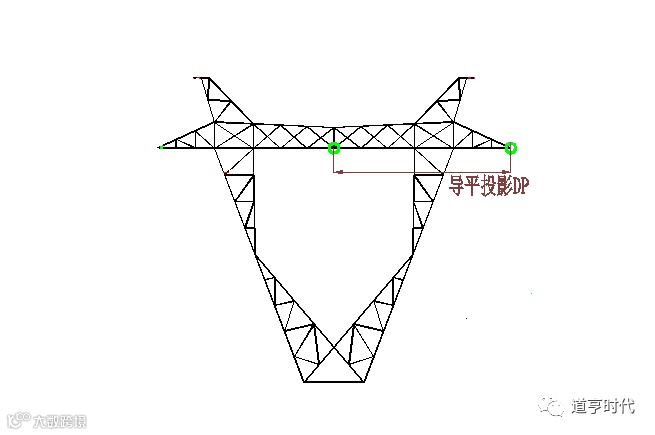

举例：（1）酒杯型塔导线水平排列，“导平1垂2V3”选项中填1，“导平投影”填写中相到边相的水平最短距离，“导垂投影”填0。

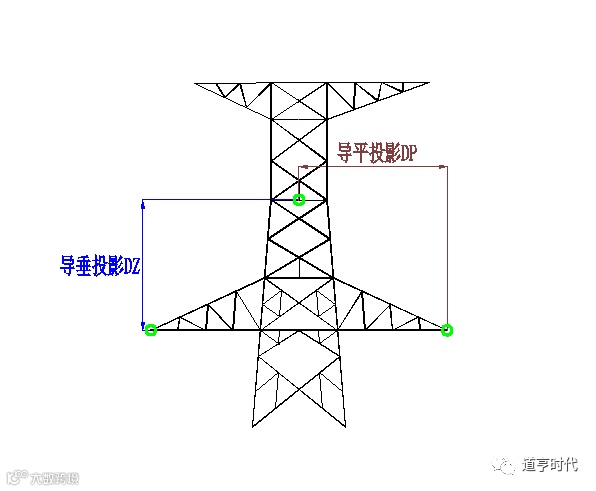

（2）干字型塔导线三角型排列，“导平1垂2V3”选项中填3，“导平投影”填写中相到边相的水平最短距离，“导垂投影”填写中相到边相的垂直最短距离。
