【电缆】35kV交联聚乙烯绝缘电力电缆型号及参数

交联聚乙烯绝缘电力电缆是采用化学方法或物理方法,使聚乙烯分子由线型分子结构转变为三维网状结构,由热塑性的聚乙烯变成热固性的交联聚乙烯,从而提高了聚乙烯的耐老化性能、机械性能和耐环境能力，并保持了优良的电气性能。以下根据厂家的样本整理出35kV的电力电缆的参数供大家参考。

1. 使用特性及型号

工频额定电压Uo／U为21/35kV、26/35kV。

电缆导体的最高允许工作温度：90℃

短路时（最长时间不超过5S）电缆导体的最高温度不超过250℃

电缆敷设时环境温度不宜低于0℃

电缆弯曲半径：三芯电缆不小于电缆外径15倍；单芯电缆不小于电缆外径20倍。

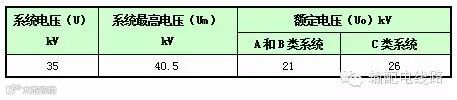

三系统用电缆的Uo值

A类系统──该类系统任何一相导体与地和接地导体接触时，能在1min内与系统分离
B类系统──该类系统仅包括单相接地故障短时运行的条件，接地故障时间应不超过1h, 但在任何情况下，最长不超过8h每年接地故障总持续时间不超过125h；
C类系统──不属于A类、B类的系统。

电缆的型号

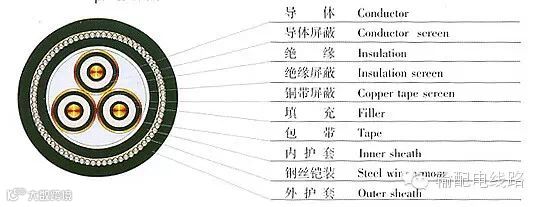

2. 电缆结构图

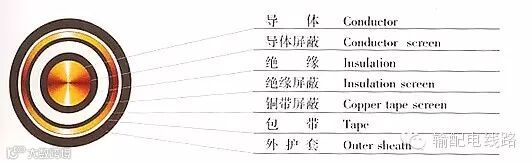

单芯交联聚乙烯绝缘电力电缆（YJV、YJLV、YJY、YJLY）

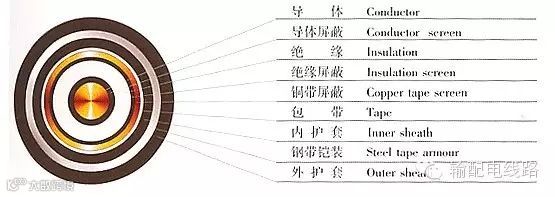

单芯交联聚乙烯绝缘钢带铠装电力电缆（YJV22、YJLV22、YJV23、YJLV23）

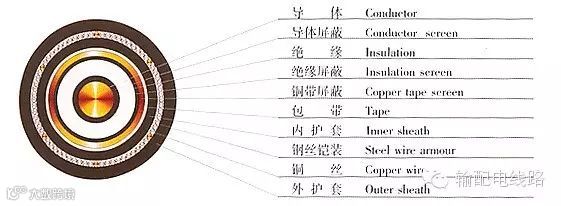

单芯交联聚乙烯绝缘钢丝铠装电力电缆（YJV32、YJLV32、YJV33、YJLV33）

三芯交联聚乙烯绝缘电力电缆（YJV、YJLV、YJY、YJLY）

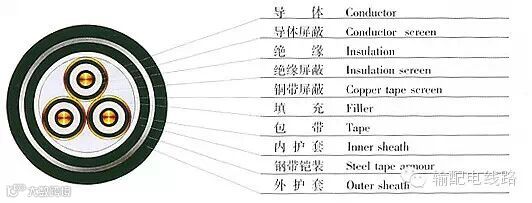

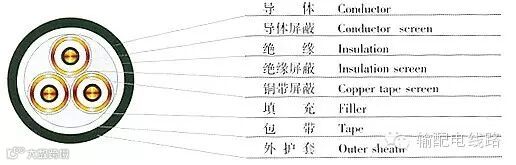

三芯交联聚乙烯绝缘钢带铠装电力电缆（YJV22、YJLV22、YJV23、YJLV23）

单芯交联聚乙烯绝缘钢丝铠装电力电缆（YJV32、YJLV32、YJV33、YJLV33）

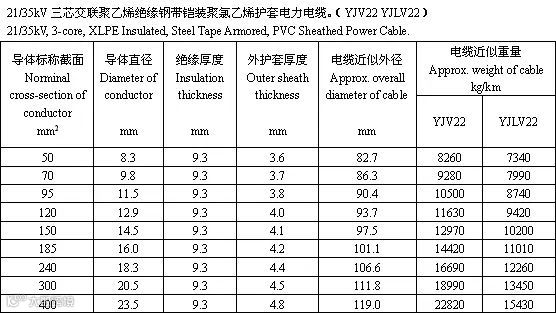

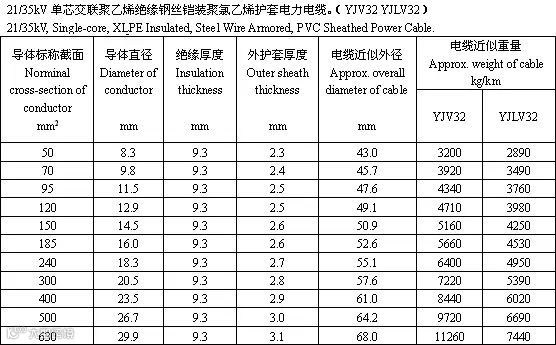

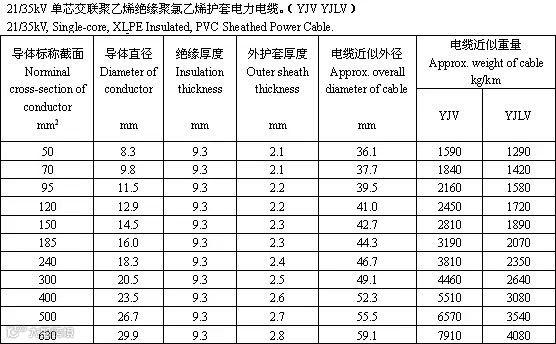

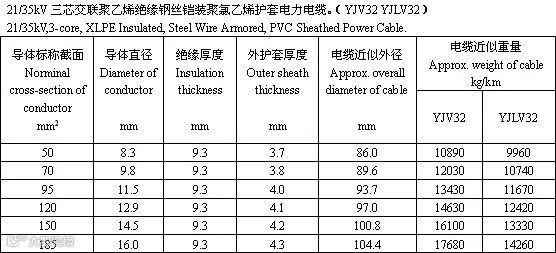

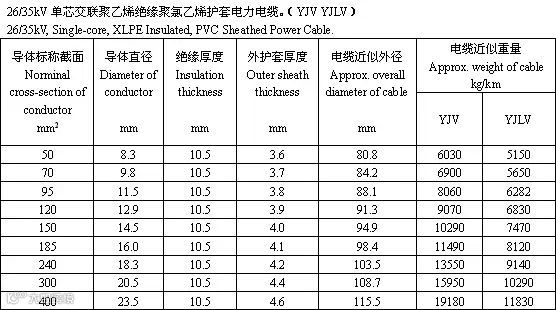

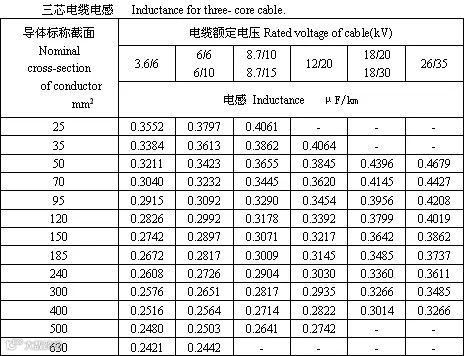

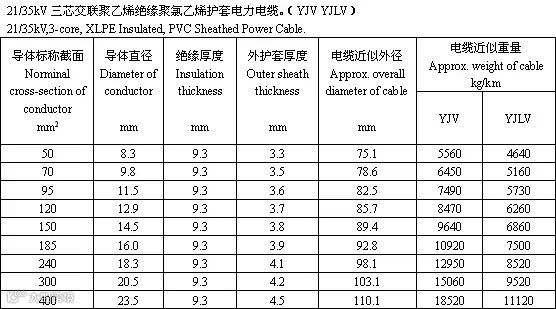

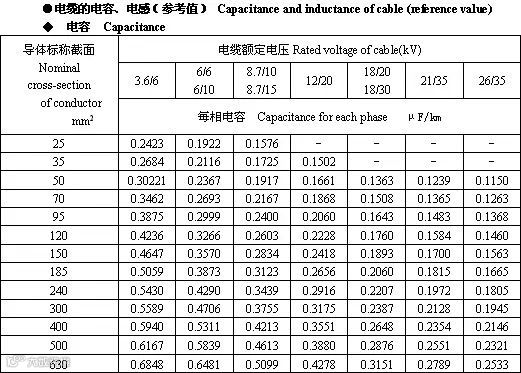

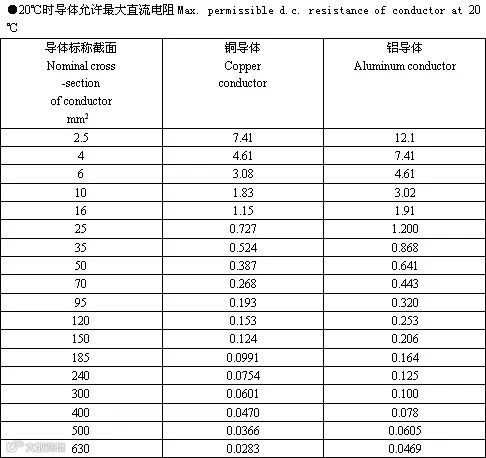

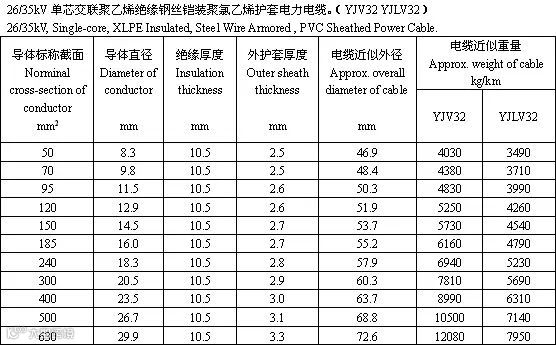

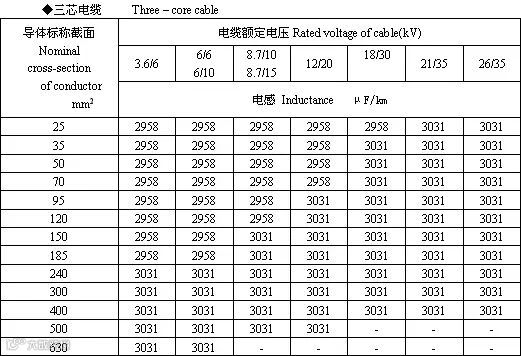

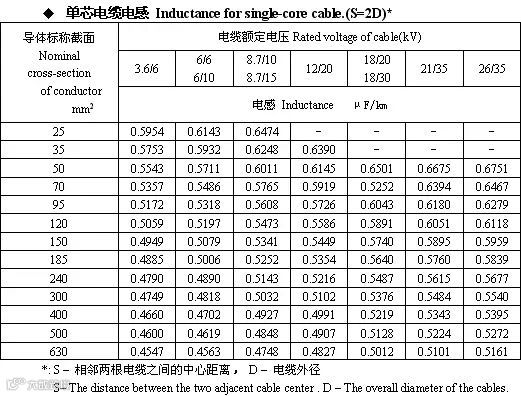

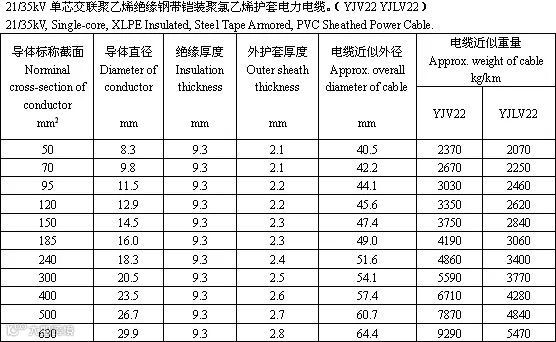

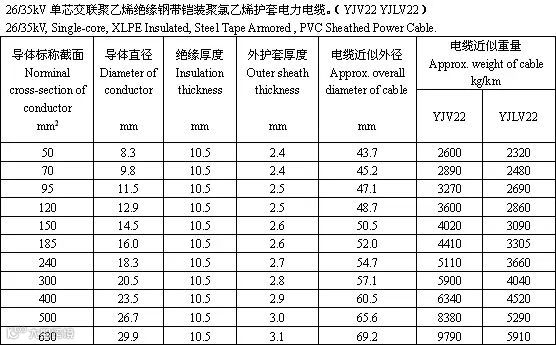

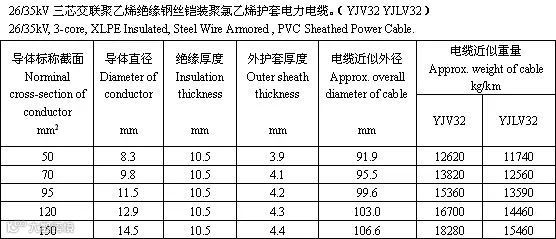

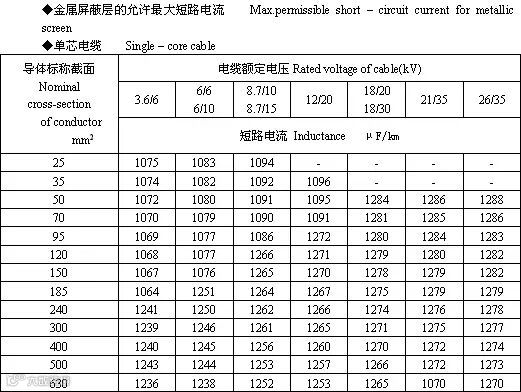

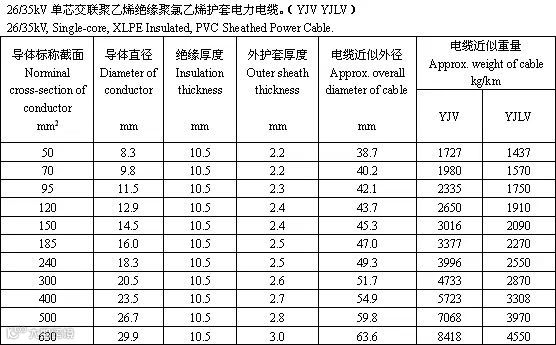

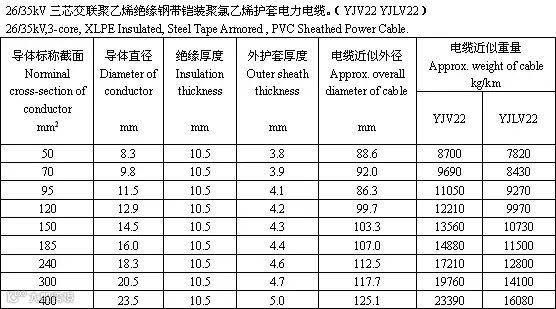

3. 电缆结构尺寸及推荐参数

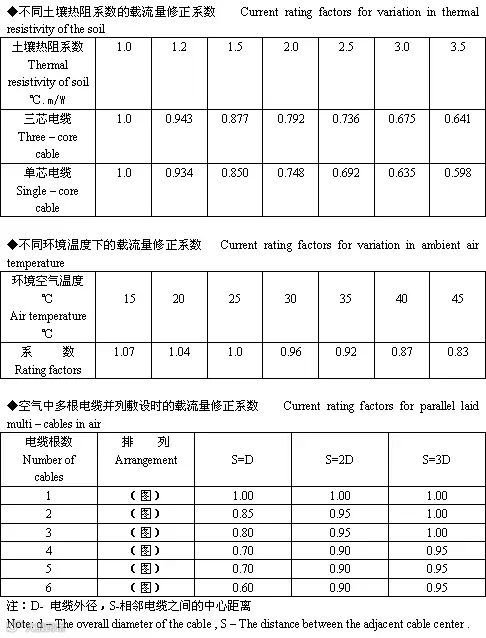

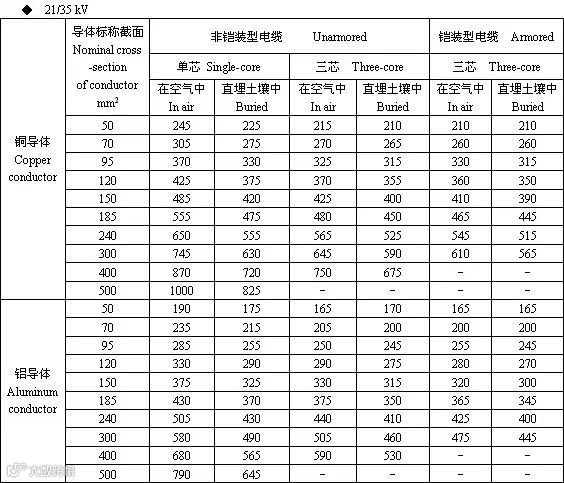

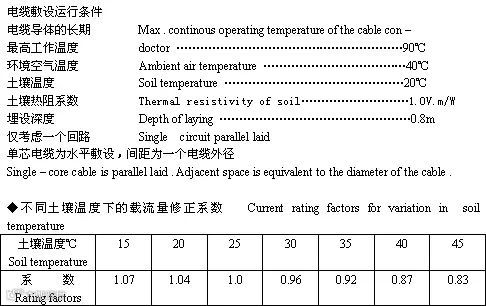

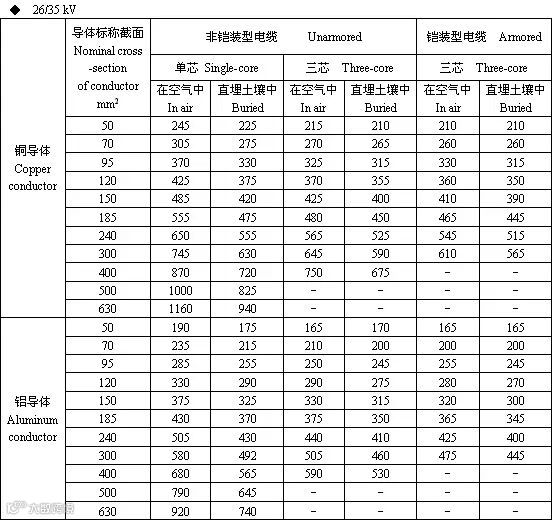

电缆载流量
