4、导、地线
导线是用来传导电流、输送电能的元件。架空线路常用的导线有铝绞线、铝合金绞线、铝合金芯铝绞线、钢芯铝绞线、钢芯铝合金绞线、铝包钢芯铝绞线、铝包钢芯铝合金绞线、钢芯高导电率硬铝绞线、铝合金高导电率铝绞线、中强度铝合金绞线、钢芯耐热铝合金架空导线、碳纤维复合导线等。地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等。
4.1 导线与地线分类

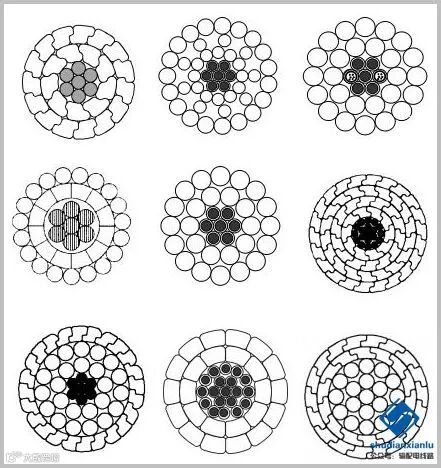

▲图 各种导地线
（1） 圆线同心绞架空导线：在一根中心线芯周围螺旋绞上一层或多层单线（横截面为圆形）组成的导线，其相邻层绞向相反。

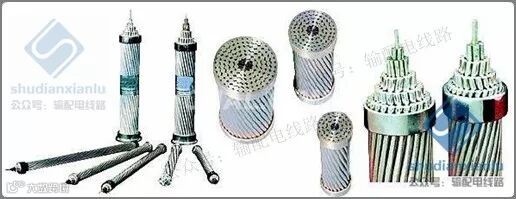

▲图 圆线同心绞架空导线
（2）型线同心绞架空导线：在一根中心线芯周围螺旋绞上一层或多层单线（具有不变横截面且非圆形）组成的导线，其相邻层绞向相反。

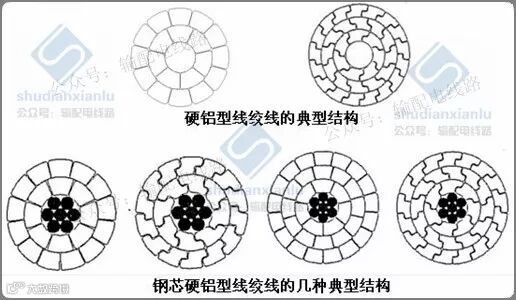

▲图 型线同心绞架空导线
（3）镀锌钢绞线：在一根中心线芯周围螺旋绞上一层或多层热镀锌钢丝组成的架空地线，其相邻层绞向相反。

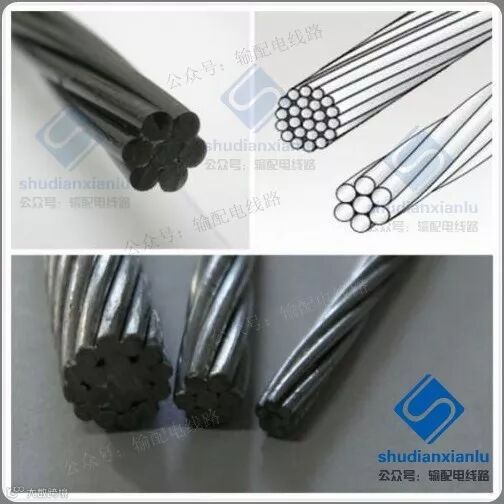

▲图 镀锌钢绞线
（4）铝包钢绞线：由冷拉圆形铝包钢线制造的裸铝包钢线同心绞线。

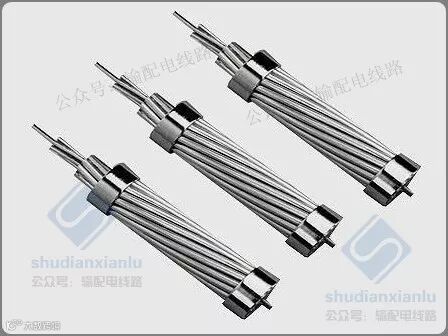

▲图 铝包钢绞线
（5）光纤复合架空地线：由光纤和保护材料制成的光单元再同心绞和单层或多层单线就形成了光纤复合架空地线，即OPGW。OPGW是一种具有传统架空地线和通信能力的双重功能的线。

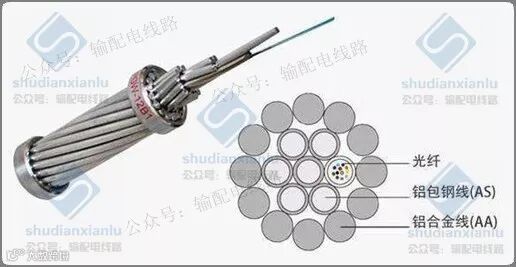

▲图 光纤复合架空地线
4.2 导线的分裂数与电压等级
分裂导线指超高压输电线路为抑制电晕放电和减少线路电抗所采取的一种导线架设方式。即每相导线由几根直径较小的分导线组成，各分导线间隔一定距离并按对称多角形排列，而且布置在正多边形的顶点上。
分裂导线一般是将每相导线用2-4根截面较小的导线组成，分导线间相距0.2~0.5米，可以起到相当于增大导线直径的作用，比总截面相同的大导线，不容易产生电晕，送电能力还高一些。分裂导线主要有应用于220千伏及以上电压的线路上。一般是220kV为2分裂，500kV为4分裂，西北电网750kV为6分裂，1000kV为8分裂。

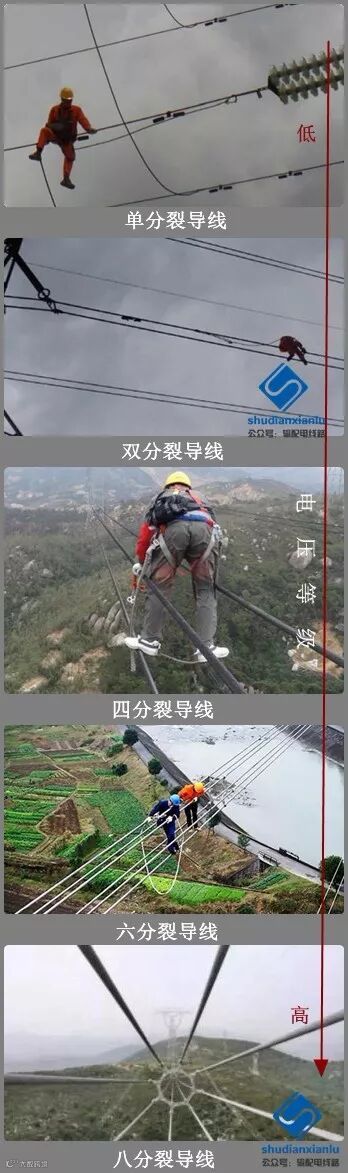

▲图 导线分裂数
