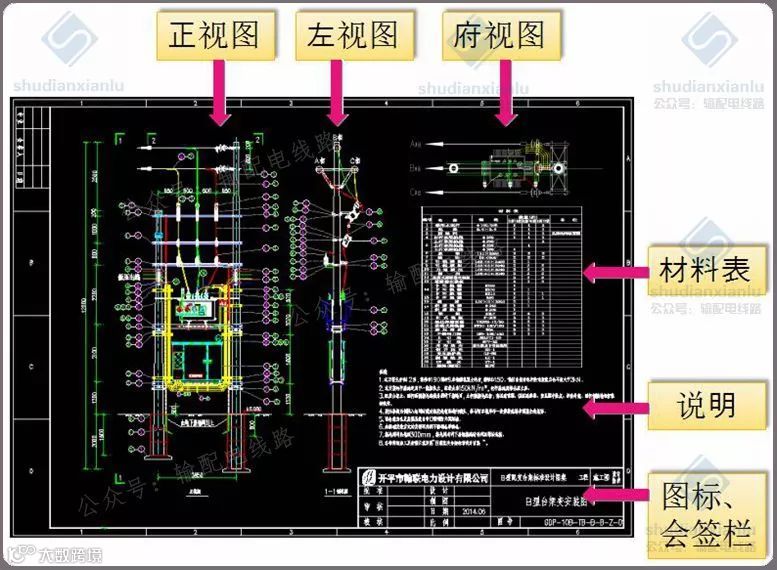

1、图纸图示
▲ 图纸图示
2、直线杆安装图
直线杆塔又叫过线杆塔、中间杆塔，用字母Z表示。直线杆塔用于耐张段的中间，是线路中用得最多的一种杆塔。正常情况下，承受导线的垂直荷载（包括导线的自重、覆冰重和绝缘子重量）和垂直与线路方向向的水平风力。当两侧档距相差过大或一侧发生低断线时，承受由此产生的导线、避雷器的不平衡张力。

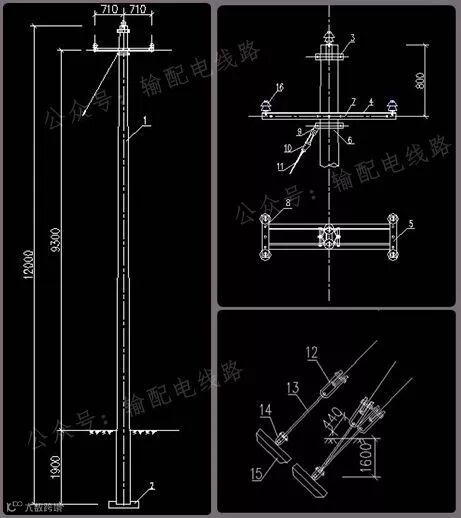

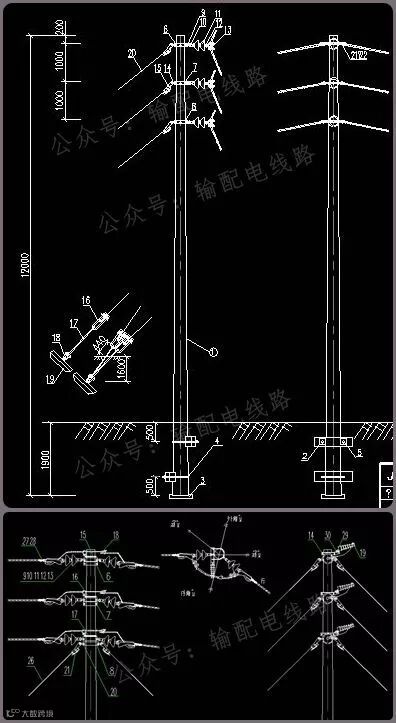

下图：电杆高度12米，埋深1.9米，线间高度0.8米，拉盘埋深1.6米等数据。
▲ 直线杆安装图

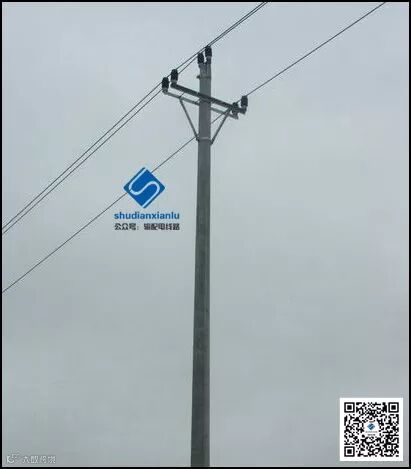

▲ 单回路直行水泥杆
水泥杆埋设深度及根部弯矩计算点距离一般按下表进行（单位m）
3、转角杆安装图
用字母J表示，用于线路转角处，既承受导线的垂直荷载及内角平分线方向的水平分力荷载，又承受导线张力的合力。转角杆的角度是指转角前原有线路方向的延长线与转角后线路方向之间的夹角。转角杆的位置根据现场具体情况确定，一般选择在便于检修作业的地方。

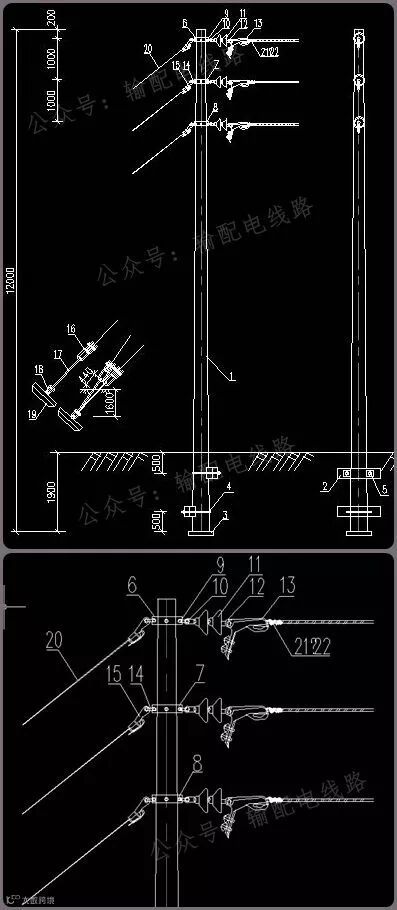

耐张转角杆：电杆高度12米，埋深1.9米，线间高度1米，卡盘埋深上下0.5米，横线路方向安装。6根V型拉线。
▲ 转角杆安装图

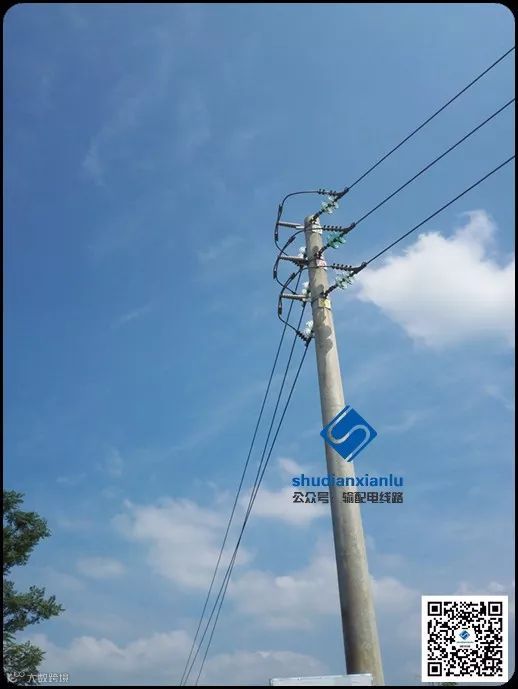

▲ 单回路转角水泥杆（垂直）
4、终端杆安装图
用字母D表示，终端杆塔位于线路首、末段端，发电厂或变电站出线的第一基杆塔是终端杆塔，线路最末端一基杆塔也是终端杆塔。它是一种能承受单侧导线等的垂直荷载和风压力，以及单侧导线张力的杆塔。
终端杆：包含电杆、金具、绝缘子、拉线、卡盘、底盘等材料。
▲ 终端杆安装图
▲ 单回路(电缆)终端水泥杆
5、台架安装图构成
配变台架主要由隔离开关、跌落式熔断器、避雷器、变压器、电杆构成。

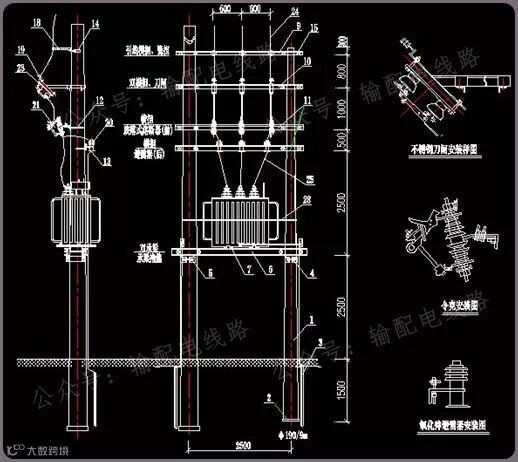

▲ 台架安装图构成

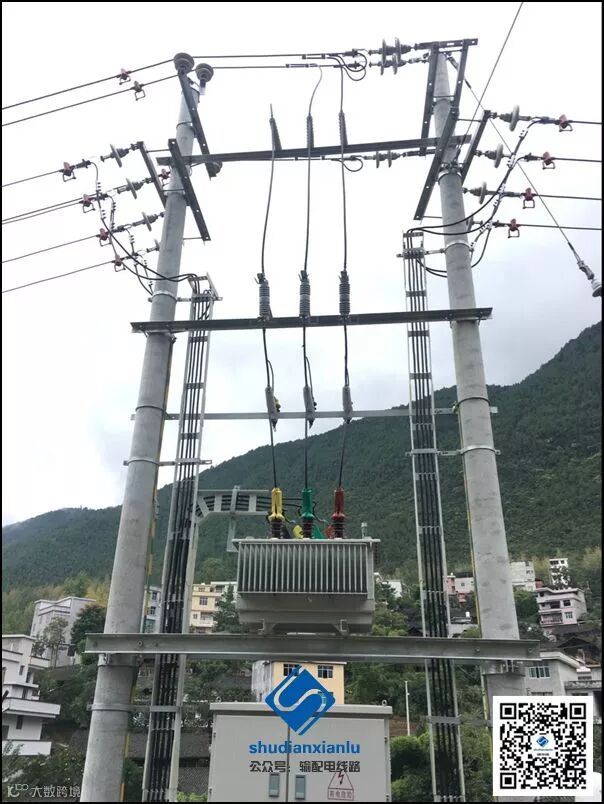

▲ 三相台架配电变压器构成

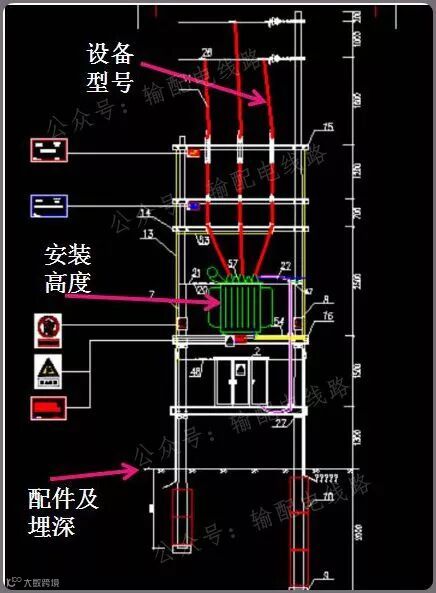

台架安装注意：
1、设备型号
要核对图纸，设备型号，材料规格要符合要求。
2、安装高度
安装高度严格要求，不能少于规程标准。
3、配件及埋深
隐蔽工程部分，容易出现偷工减料现象。
▲ 台架安装图
配电变压器相关要求
配电变压器一次侧熔丝元件选择：
当配电变压器容量在100kVA及以下时，按变压器额定电流的2-3倍选择元件；当变压器容量在100kVA以上时，按变压器额定电流的1.5-2倍选择元件。
配电变压器接地电阻要求：
当配电变压器容量在100kVA以下时，接地电阻不大于10Ω；当变压器容量在100kVA及以上时，接地电阻不大于４Ω。
配电变压器台架各材料安装尺寸：
双杆台架根开无特殊设计要求一般为2.5米，变压器安装高度不少于2.5米。
变压器结构：
变压器主要由铁芯、绕组、油箱、油枕、绝缘套管、分接开关和气体继电器等组成。

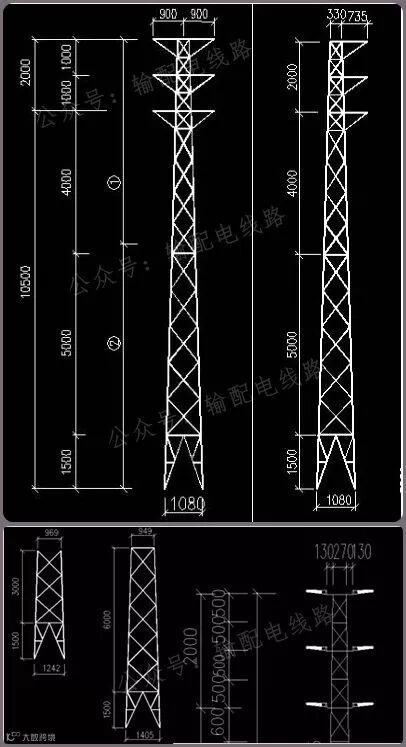

6、铁塔安装图识读
铁塔安装图识读要点：
１、核对塔型
２、铁塔高度：（呼称高：最低杆导线支撑点到地面高度。）
３、铁塔根开
▲ 铁塔安装图识读

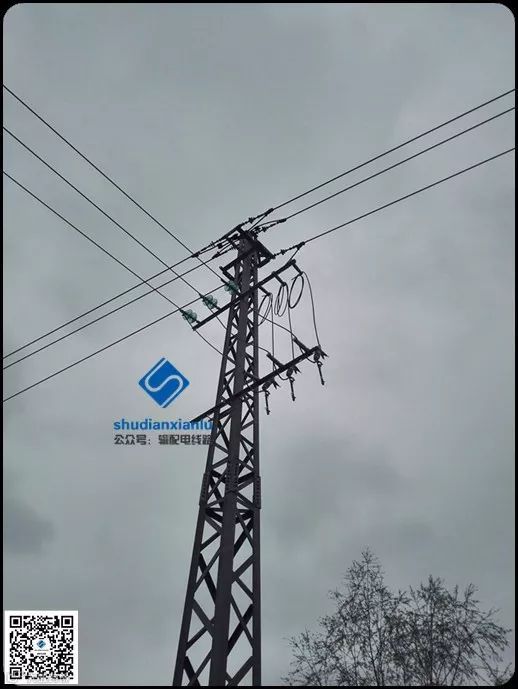

▲ 单回路转角T接窄基塔
