一、排管管径的计算
1、1孔敷设1根电缆时：
D≥1.5d (1-1)
且应满足：D≥d+30mm (1-2)
2、1孔敷设3根电缆时：
2.85d≥D≥2.16d+30mm (1-3)
式 (1-1)~ (1-3)中：
D--管子内径，mm;
d--电缆最大外径，mm;
2.16d--3根电缆品字形排列的包络径，mm。
二、排管管体允许折角和弯曲半径的计算
1、使用硬质管材

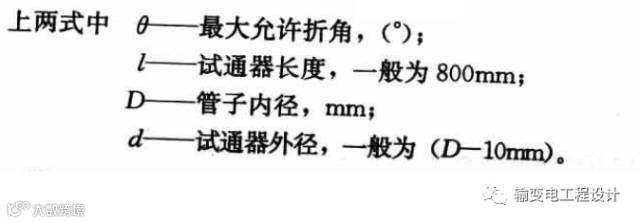

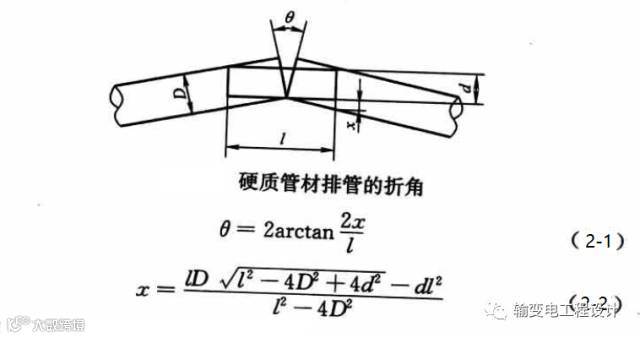

使用硬质管材时排管的折角如下图所示。
2、 使用软质管材
使用软质管材时排管的弯曲半径如下图所示 。
3、排管工井尺寸

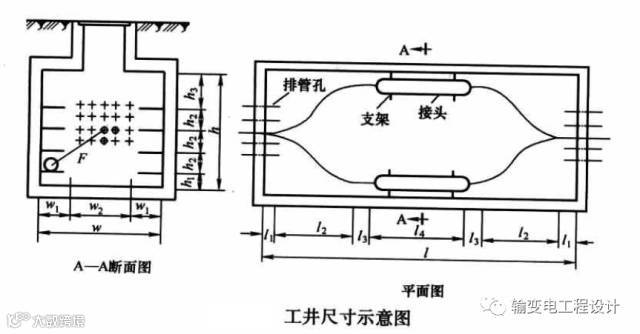

工井所需尺寸如下图所示：

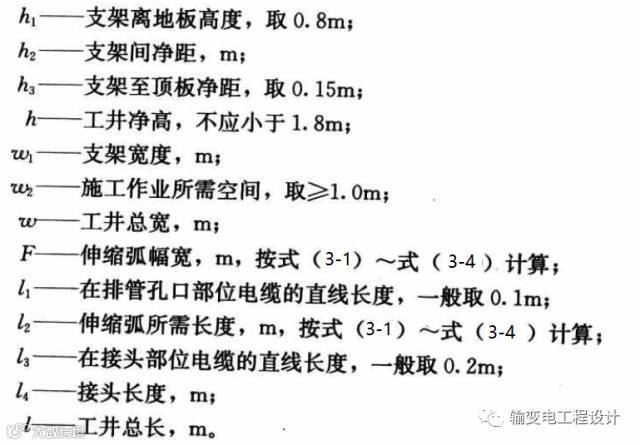

图中各尺寸含义如下：
三、伸缩弧的计算
1、伸缩弧图

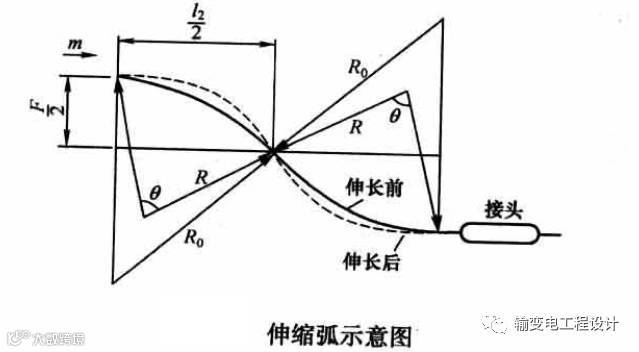

伸缩弧示意如下图所示：
2、伸缩弧所需长度

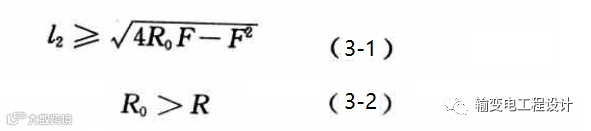

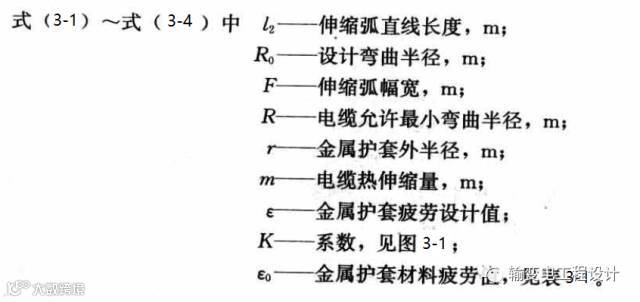

( 1 ) 按电缆允许最小弯曲半径计算

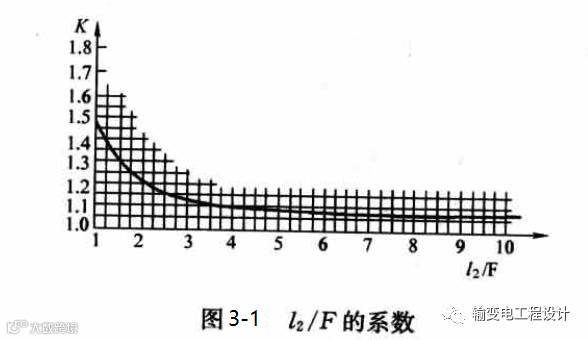

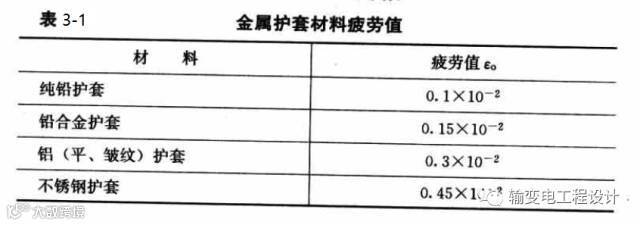

（2）按电缆金属护套允许畸变量计算：
