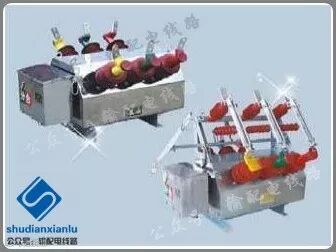

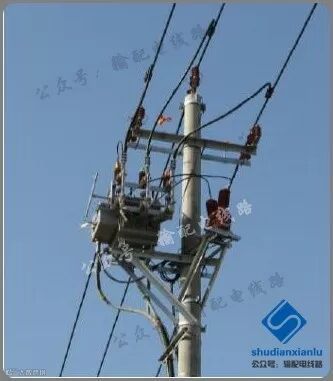

1、柱上开关
1.1施工前现场检查
（1） 设备技术性能、参数应符合设计要求。
（2） 各项电气试验及防误装置检验合格。
a： 瓷件(复合套管)外观应良好、干净，气压指示正常。
b： 进行分合试验操作时机构灵活，经分合操作 3 次以上，指示正常。
1.2柱上开关安装
（1）支架安装符合相关规定。
（2）柱上开关安装在支架上应固定可靠。
（3）接线端子与引线的连接应采用线夹，如有铜铝连接时应有过渡措施。
（4）断路器或负荷开关外壳应可靠接地，接地电阻值符合规定。
（5）SF6 压力值或真空度应符合产品要求。
（6）带保护开关应注意安装方向，TV 应装在电源侧。
a： 柱上开关水平倾斜不大于托架长度的 1/100。
b： 引线连接紧密，引线相间距离不小于 300mm，对杆塔及构件距离不小于 200mm。
c： 同杆上装设两台及以上断路器或负荷开关时，每台应有各自标识。
d： 操作机构应灵活，分合动作正确可靠，指示清晰。
e： 若为柱上开关检修，在拆除原开关引线后，应采取有效措施固定引线（针对带电作业法），防止解开后的引线反弹或相间放电、短路。

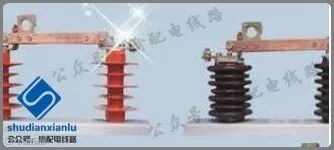

2、柱上隔离开关
2.1施工前现场检查
（1） 设备技术性能、参数应符合设计要求。
（2）各项电气试验合格。
a： 瓷件(复合套管)外观应良好、干净。
b： 进行分合试验操作时机构灵活，经分合操作 3 次以上，指示正常。
c： 动静触头宜涂抹导电膏，极寒地区应考虑温度影响。

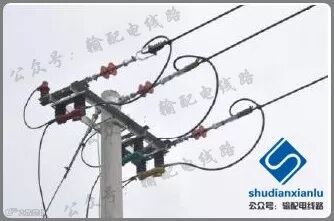

2.2柱上隔离开关安装
（1）支架安装符合相关规定。
（2）柱上隔离开关安装在支架上应固定可靠。
（3）接线端子与引线的连接应采用线夹，如有铜铝连接时应有过渡措施。
a： 引线连接紧密，引线相间距离不小于 300mm，对杆塔及构件距离不小于 200mm。
b： 操作机构应灵活，分合动作正确可靠。
c： 静触头安装在电源侧，动触头安装在负荷侧。
d： 若为柱上隔离开关检修，在拆除原开关引线后，应采取有效措施固定引线（针对带电作业法），防止解开后的引线反弹或相间放电、短路。

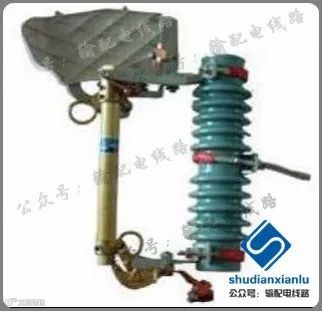

3、跌落式熔断器
3.1施工前现场检查
跌落式熔断器、熔丝的技术性能、参数符合设计要求。
a： 瓷件(复合套管)外观应良好、干净。
b： 进行分合试验操作时机构灵活，经分合操作 3 次以上，指示正常。

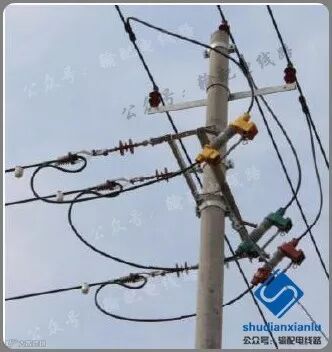

3.2跌落式熔断器安装
（1）支架安装符合 DL/T 5220 相关规定。
（2）跌落式熔断器安装在支架上应固定可靠。
（3）接线端子与引线的连接应采用线夹，如有铜铝连接时应有过渡措施。
（4）容量在 100kVA 及以下者，熔丝按变压器容量额定电流的2～3 倍选择；容量在 100kVA以上者，熔丝按变压器容量额定电流的 1.5～2 倍选择。
a： 引线连接紧密，引线相间距离不小于 300mm，对杆塔及构件距离不小于 200mm。
b： 操作应灵活可靠，接触紧密，合熔丝管时上触头应有一定的压缩行程。
c： 跌落式熔断器水平相间距离应不小于 500mm，对地距离不小于 5m。
d： 熔丝轴线与地面的垂线夹角为 15°～30°。
e： 若为跌落式熔断器检修，在拆除原熔断器引线后，应采取有效措施固定引线（针对带电作业法），防止解开后的引线反弹或相间放电、短路。

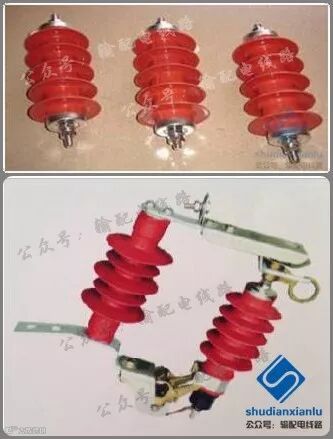

4、避雷器
4.1施工前现场检查
（1）避雷器技术性能、参数符合 DL/T 5220 及设计要求。
（2）柱上开关设备的防雷装置应采用避雷器。
（3）经常开路运行而又带电的各种柱上开关，应在两侧都装设防雷装置，其接地线应与柱上断路器的金属外壳连接共同接地，接地电阻应不大于 10Ω。
（4）对 10kV 避雷器用 2500V绝缘电阻表测量，绝缘电阻不低于 1000MΩ，合格后方可安装。
a： 避雷器安装前应检查额定电压与线路电压是否匹配， 有无试验合格证；
b： 瓷件(复合套管)表面有无裂纹破损和闪络痕迹，胶合及密封情况是否良好，干净；
c： 不同方向轻轻摇动，避雷器内部应无响声；
d： 金属部分无锈蚀。
户外交流高压可卸式避雷器：
a： 安装使用前检查避雷器元件与跌落式机构之间的松紧度。以保证接触良好并投卸灵活。
b： 调整方法：转动避雷器上铜触头（带拉环），使其分闸拉力在 6kg 以内，并保持铜触头拉环侧正朝外，然后稍紧下螺母，使拉环不易转动。

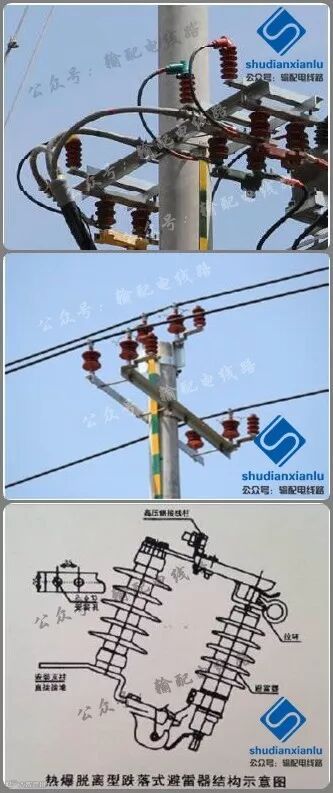

4.2避雷器安装
（1） 避雷器安装在支架上应固定可靠，螺栓应紧固。
（2） 接线端子与引线的连接应可靠。
（3） 避雷器安装应垂直，排列整齐，高低一致。
（4） 避雷器引下线应可靠接地。
（5） 接地线接触应良好。
a： 避雷器的带电部分与相邻导线或金属架的距离不应小于350mm。
b： 杆上避雷器排列整齐、高低一致。相间距离：1-10kV 时， 不小于 350mm；1kV 以下时， 不小于 150mm。
c： 引线应短而直，连接应紧密， 引线相间距离应不小于 300mm， 对地距离应不小于200mm，采用绝缘线时，其截面应符合以下规定：
1）. 引上线：铜线不小于 16mm2， 铝线不小于 25mm2；
2）. 引下线：铜线不小于 25mm2， 铝线不小于 35mm2。
d： 避雷器的引线与导线连接要牢固，紧密接头长度不应小于 100mm。
e： 避雷器必须垂直安装， 倾斜角不应大于 15°，倾斜度小于 2%。
f： 避雷器上、下引线不应过紧或过松，与电气部分连接，不应使避雷器产生外加应力。
g： 若为避雷器检修，在拆除原避雷器上引线后，应采取有效措施固定引线（针对带电作业法），防止解开后的引线反弹或相间放电、短路。
h： 瓷套与固定抱箍之间需加垫层。
i： 引下线接地要可靠，接地电阻值不大于 10Ω。
户外交流高压可卸式避雷器：
a： 安装时，应使避雷器与铅垂线 15°-30°夹角，对地距离不少于 200mm，各相间距离不少于 350mm。
b： 跌落式机构上接线端接高压线，下接线端必须可靠接地， 切勿接反。
c： 避雷器投入运行前和投入运行后的注意事项与配电型避雷器相同。
d： 当避雷器需要检修或更换时，可在不断电的情况下， 借助绝缘拉闸操纵杆对准避雷器单元上的拉钩进行方便的操作，如同更换跌落式熔管。
根据《配电网施工检修工艺规范》（Q/GDW 742-2016）摘录整理编辑，版权属原作者，在此对原作者表示感谢，如有侵权请联系我们，我们将及时删除。
