1、安全工器具的概述

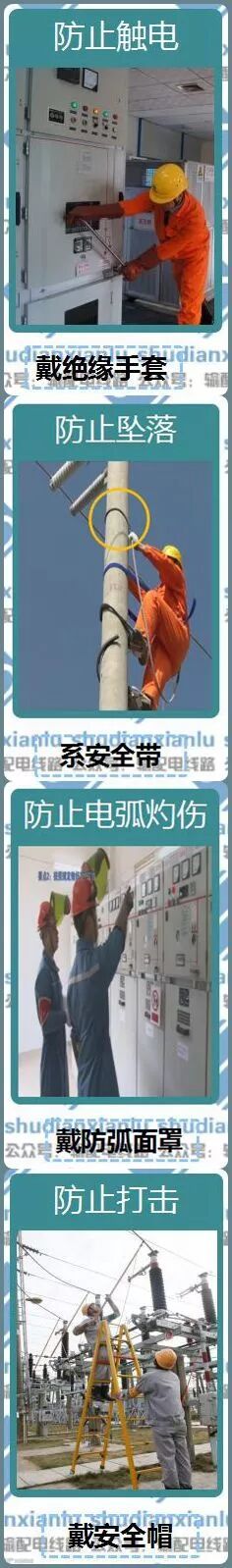

1.1安全工器具的作用
1.2安全工器具的分类
安全工器具分为绝缘安全用具与防护安全用具。
1.2.1 绝缘安全用具
1.2.1.1 基本安全用具
基本安全用具包含绝缘棒、高压验电器、绝缘钳、绝缘挡板等。
他们绝缘强度大。能长时间承受电气设备的工作电压。能直接用来操作带电设备或接触带电体的用具。
▲ 绝缘棒
▲ 绝缘钳

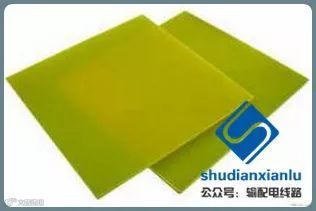

▲ 绝缘档板
▲ 高压验电器
1.2.1.2 辅助安全用具
辅助安全用具包含绝缘手套、绝缘靴、绝缘鞋、绝缘垫、绝缘台。
他们绝缘强度不足以承受电气设备或导体的工作电压。不能直接接触电气设备的带电部分。只能用于加强基本安全工器具的保安作用。

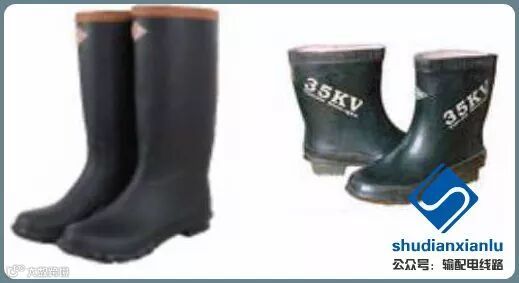

▲ 绝缘靴

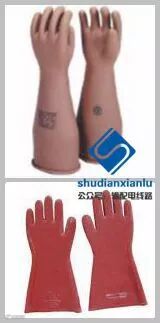

▲ 绝缘手套
▲ 绝缘台
▲ 绝缘手套
1.2.2 防护安全用具
防护安全用具包含接地线、安全帽、护目镜、标示牌、临时遮栏等，此外还有登高用的梯子、踏板、安全带等。
他们本身没绝缘性能，但可以保护工作人员不被伤害的用具；主要用于防止工作人员走错间隔、误登带电设备，保证人与带电体之间的安全距离，防止电弧灼伤、高空坠落等。
▲ 接地线
▲ 安全带
▲ 安全帽
▲ 梯 子
▲ 脚踏板
▲ 脚 扣
▲ 标示牌
▲ 安全围栏

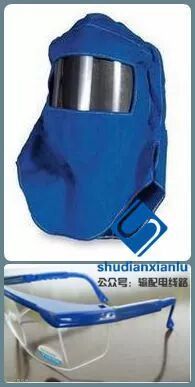

▲ 防护眼镜
1.3要点
1.安全工器具的作用是防止触电、坠落、电弧灼伤等工伤事故，保障工作人员安全的各种专用工具和用具。
2.基本安全器具主要有绝缘棒、高压验电器、绝缘钳、绝缘挡板等。
3.辅助安全用具绝缘手套、绝缘靴、绝缘鞋、绝缘垫、绝缘台。
4.一般防护安全用具接地线、安全帽、安全带、标示牌、临时遮栏、护目镜等，此外还有登高用的梯子、踏板。
2、基本安全工器具的使用
2.1绝缘操作杆
2.1.1 用途

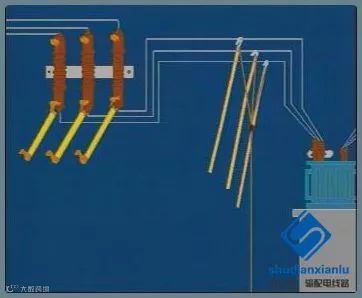

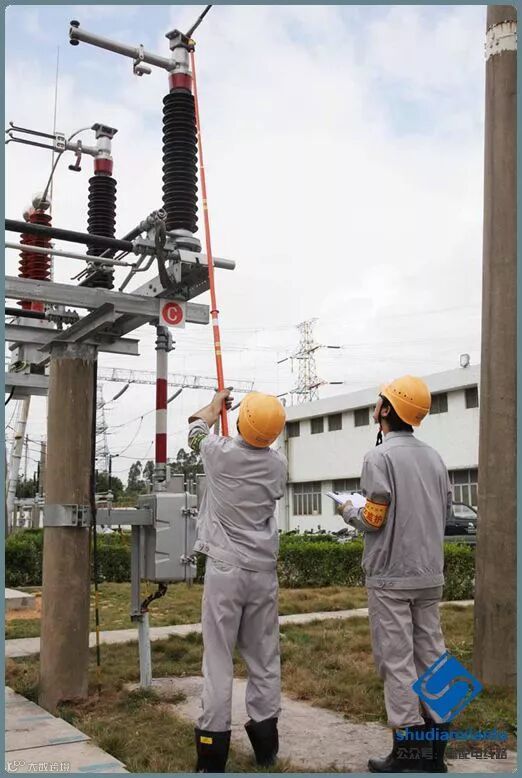

绝缘杆（棒）主要用来接通或断开跌落保险开关、刀闸，安装和拆除临时接地线以及带电测量和试验等工作。
2.1.2 结构

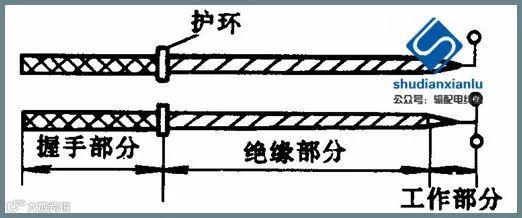

绝缘操作杆由工作部分、绝缘部分和握手部分组成

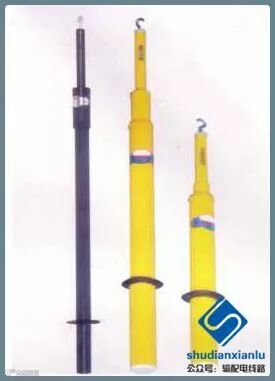

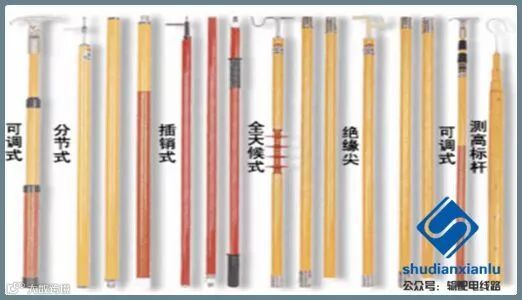

2.1.3 样式
2.1.4 使用方法及注意事项
（1）检查

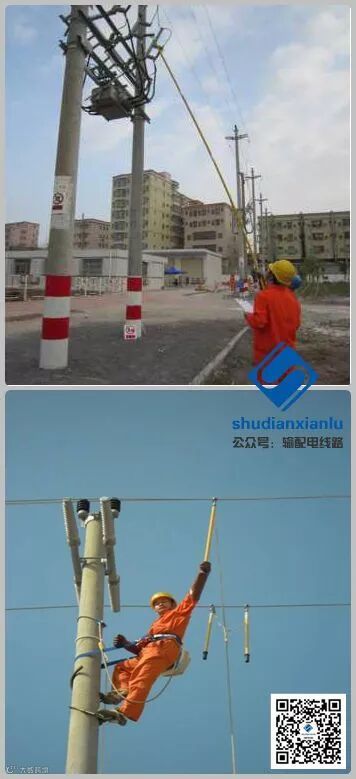

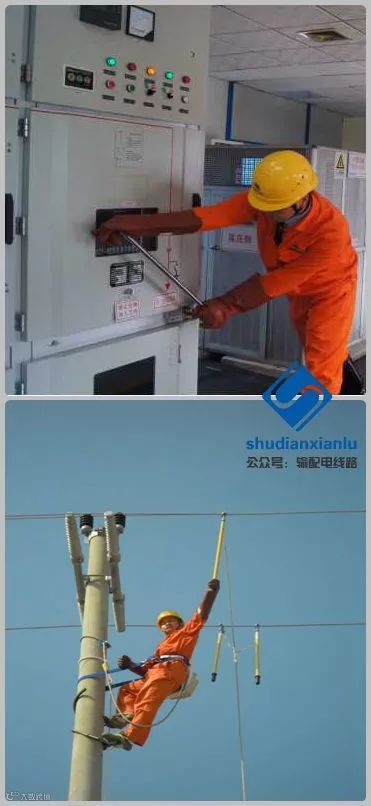

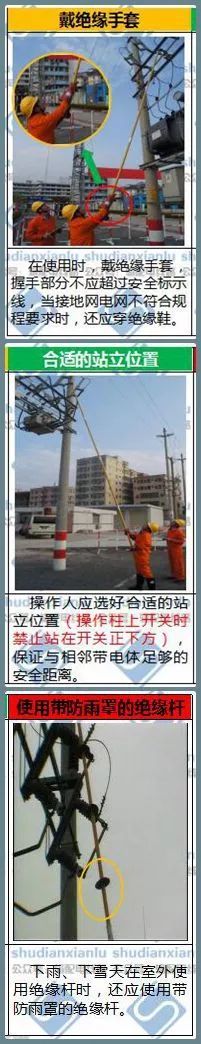

（2）使用

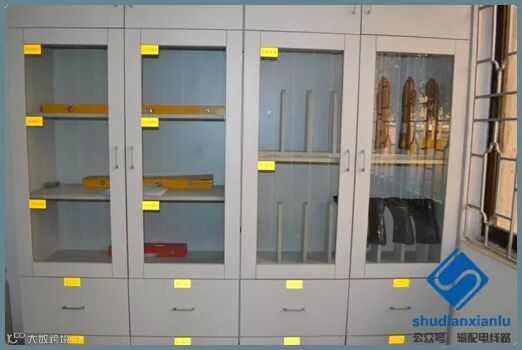

（3）保管

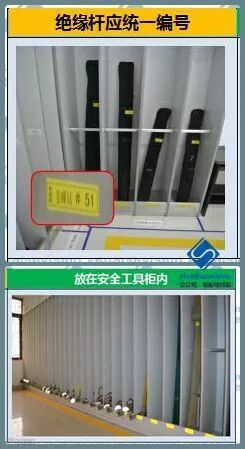

（1）绝缘杆应统一编号，保存在干燥的室内，以防受潮。一般应垂直悬挂在专用挂架上，以防弯曲变形。
（2）绝缘棒不得直接与墙或地面接触，以防碰伤其绝缘表面，使用后要把绝缘杆清擦干净。
（4）易犯错误
使用前没核对绝缘棒的电压等级，试验日期是否在有效期内，没进行外观检查。
使用时没戴绝缘手套，手握在护环以上。

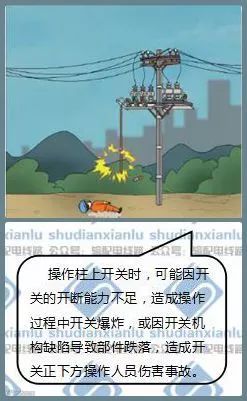

操作柱上开关时站在开关正下方。
2.2验电器
验电器又称测电器、试电器或电压指示器，分为高压验电器和低压验电器。

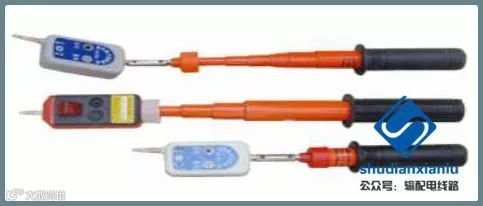

▲ 高压验电器
▲ 低压验电器
2.2.1. 高压验电器
（1）用途
高压验电器是用来检查高压线路和电力设备是否带电的工具。
（2）结构
高压验电器声光式验电器由验电接触头、测试电路、电源、报警信号、试验开关等部分组成。

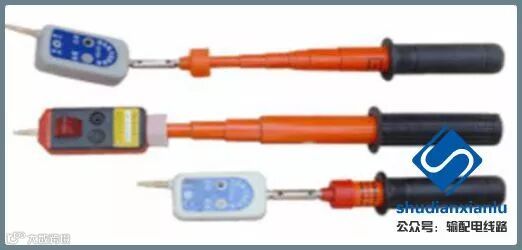

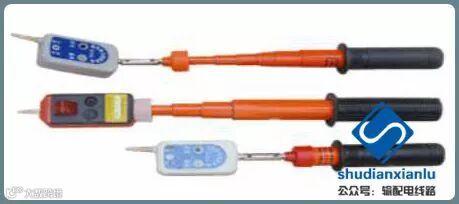

（3）样式

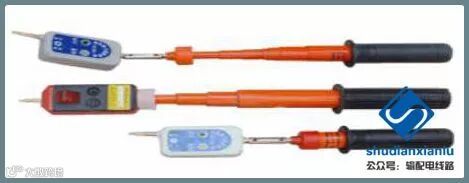

▲ 声光式
▲ 矿用防爆伸缩式
▲ 语言式
（4）使用方法及注意事项

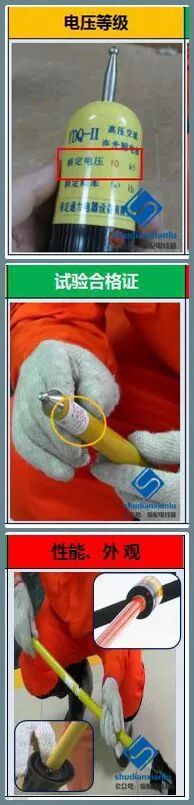

（a）检查

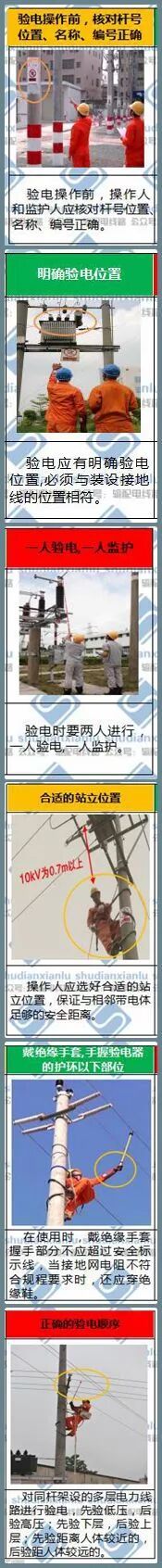

（b）使用
（c）保管
验电器不得直接与墙或地面接触，以防碰伤其绝缘表面，使用后要把验电器清擦干净。
验电器保存在干燥室的专用挂架上内。

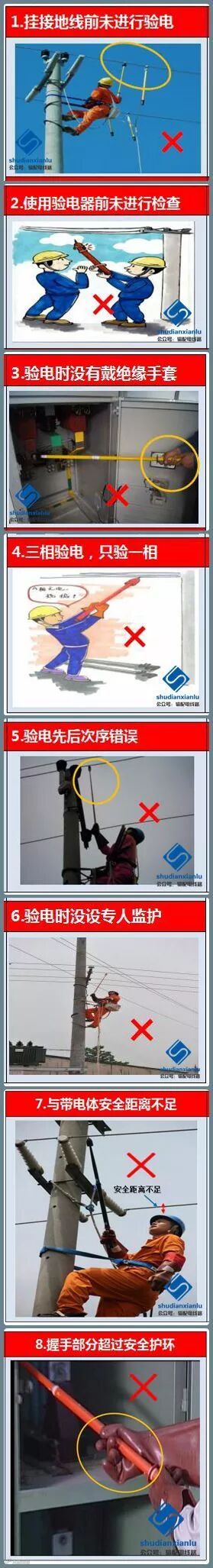

（d）易犯错误
2.2.2 低压验电器
（1）用途
1).低压验电器又称试电笔或电笔。是检验低压电气设备、电器或线路是否带电的一种用具。
2).可用它区分交、直流电，当氖管灯泡两极附近都发亮时，被测体带交流电，当氖管灯泡一个电极发亮时，被测体带直流电。
3).它的工作范围是100V~500V之间。

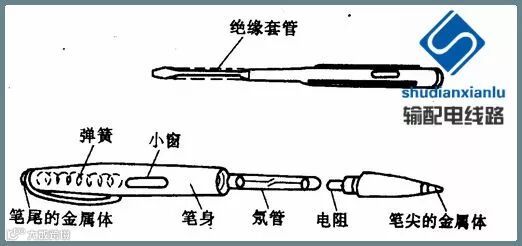

（2）结构
低压验电器的结构是由一个高值电阻、氖管、弹簧、金属触头和笔身组成。

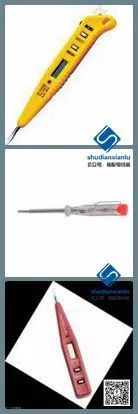

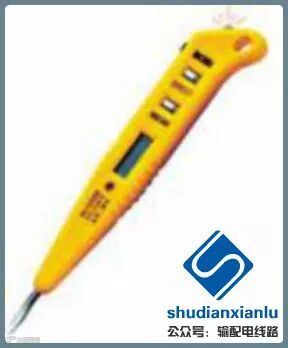

（3）样式
（4）使用方法及注意事项

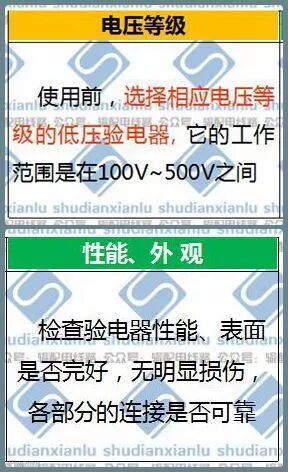

（a）检查
（b）使用

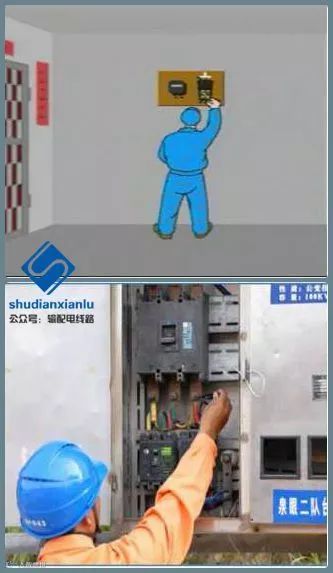

1)使用方法

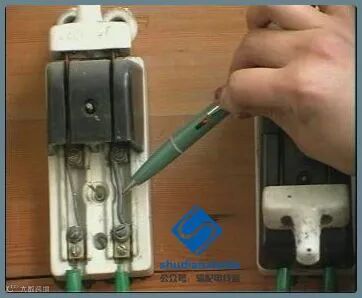

使用时，手拿验电笔，用一个手指触及笔杆上的金属部分，金属笔尖顶端接触被检查的测试部位，如果氖管发亮则表明测试部位带电，并且氖管越亮，说明电压越高。

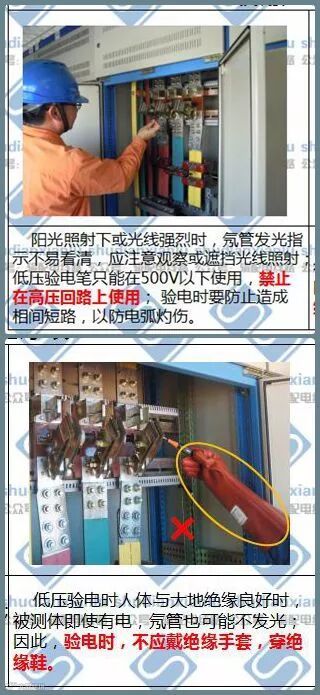

2)使用注意事项
2.3要点

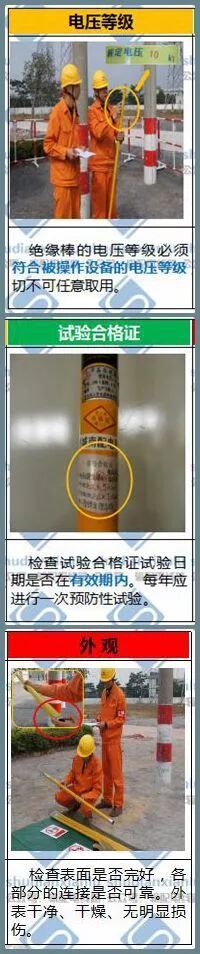

1.使用绝缘棒时，应检查绝缘棒的电压等级、试验合格证及绝缘棒表面是否完好、干净、干燥，各部分的连接是否可靠。
2. 使用绝缘棒时，均应戴绝缘手套，握手部分不应超过标示线，当接地网电网不符合规程要求时，还应穿绝缘靴。
3.使用验电器前，按被测设备的电压等级，选择同等电压等级的验电器，应检查验电器试验日期是否在有效期内，检验验电器是否良好、有效外，还应在电压等级相适应的带电设备上检验报警正确，方能到需要接地的设备上验电 。
4.低压验电时人体与大地绝缘良好时，被测体即使有电，氖管也可能不发光；因此，验电时，不应戴绝缘手套、穿绝缘鞋。
3、辅助安全用具的使用
3.1绝缘手套
3.1.1 用途
绝缘手套是在高压电气设备上进行操作时使用的辅助安全用具如用来操作高压隔离开关、高压跌落开关、装拆接地线、在高压回路上验电等工作。

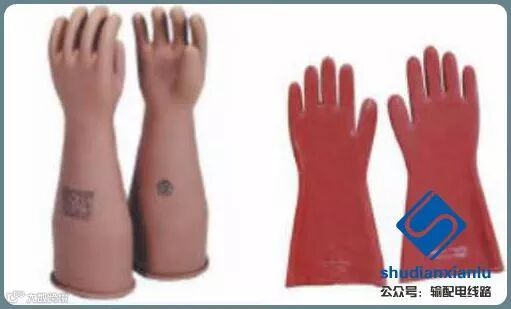

3.1.2 结构、样式

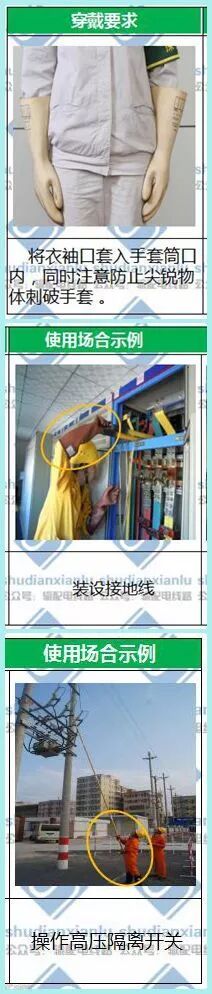

3.1.3 使用方法及注意事项

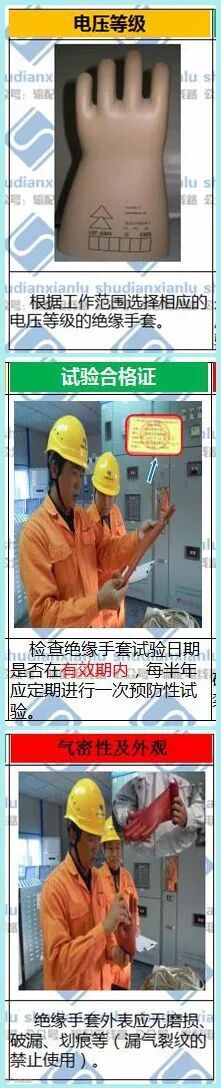

（1）检查
（2）使用

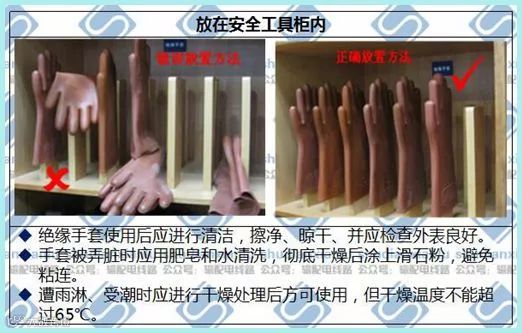

（3）保管
（4）易犯错误
3.2绝缘靴（鞋）
3.2.1 用途

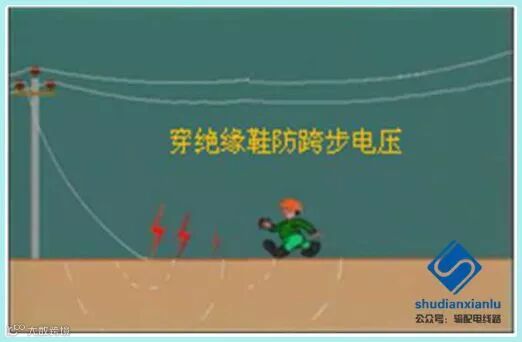

使人体与地面保持绝缘的辅助安全用具，可以作为防跨步电压的基本安全用具。
3.2.2. 结构、样式
生产时，采用整体一次成型。
3.2.3 使用方法及注意事项

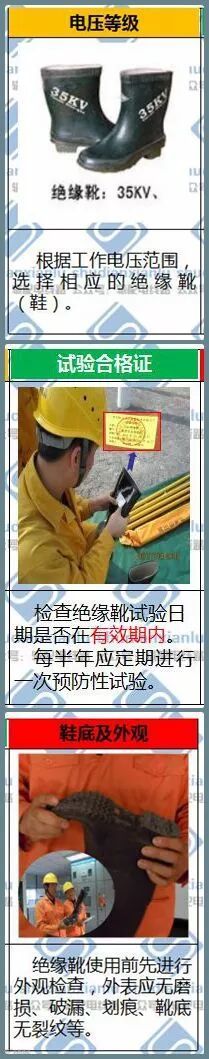

（1）检查

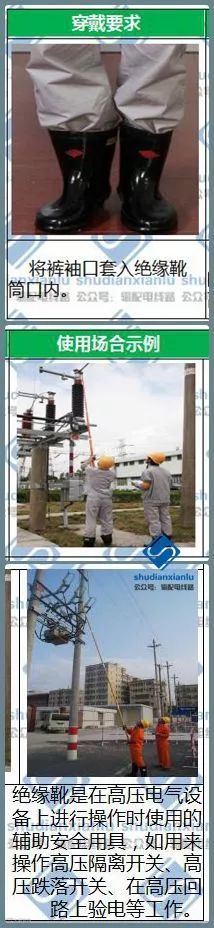

（2）使用

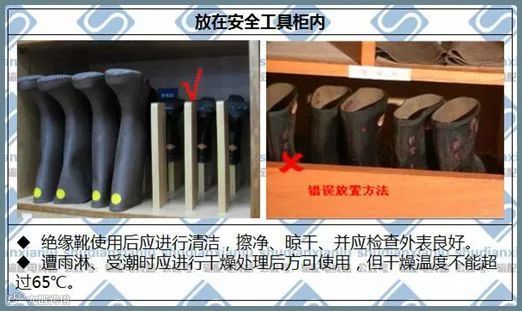

（3）保管
（4）易犯错误
绝缘靴使用前没检查试验合格证试验日期是否在有效期内。
绝缘靴使用前没检查靴底是否有裂纹，外表有无磨损、破漏等。
把绝缘靴当做防水靴使用。
4、防护安全用具的使用
4.1携带型接地线
4.1.1. 用途
▲ 放尽设备剩余电荷

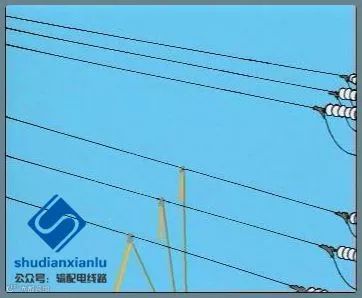

▲ 防止邻近带电高压设备产生的感应电压
当对高压设备进行停电检修或有其它工作时，为了防止检修设备突然来电或邻近带电高压设备产生的感应电压对工作人员造成伤害，需要装设接地线，停电设备上装设接地线还可以起到放尽剩余电荷的作用。

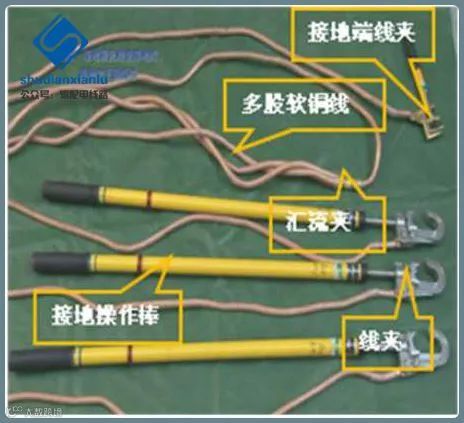

4.1.2.结构
导线夹：起到接地线与设备的可靠连接作用。
多股软铜线：应承受工作地点通过的最大短路电流，同时应有一定的机械强度，载面不得小于25平方毫米，多股软铜线套的透明塑料外套起保护作用。
接地端线夹：起到接地线与接地网的连接作用，一般是用螺丝紧固接地棒，接地棒打入地下深度不得小于0.6米。
汇流夹：汇集短接三相短路电流。

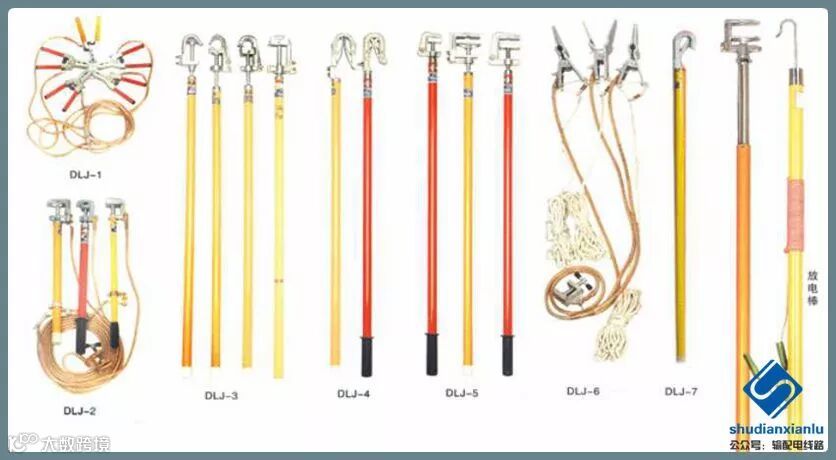

4.1.3.样式
4.1.4.使用方法及注意事项

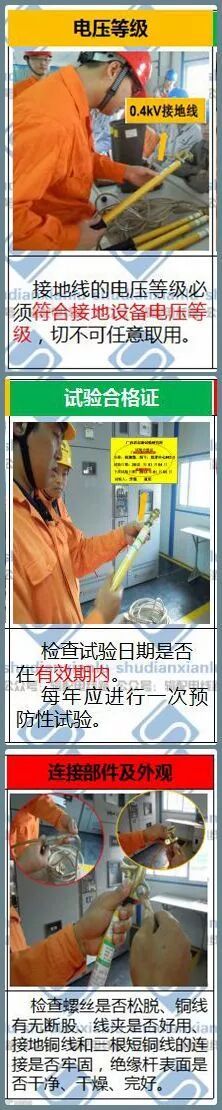

（1）检查

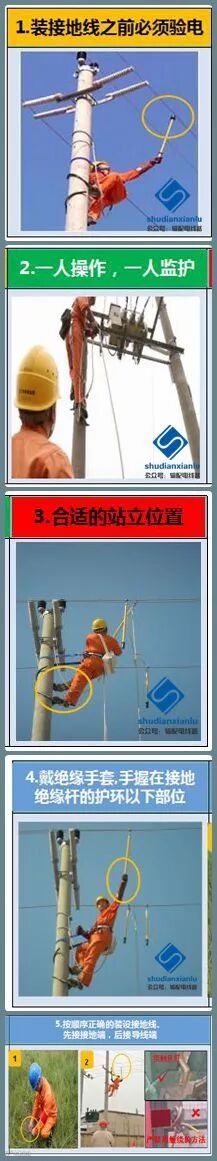

（2）使用
（3）保管

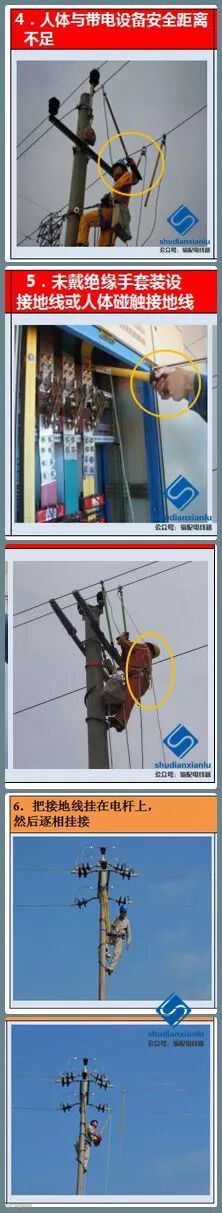

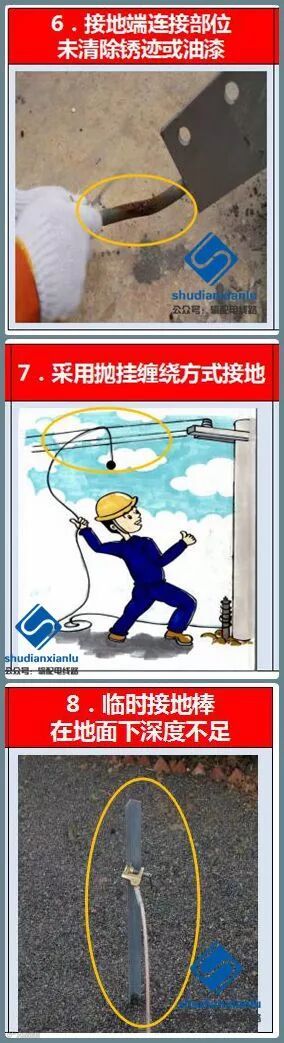

（4）易犯错误
1．工作地段无装或漏挂设接地线。
2．高压线路用低压接地线或低压线路用高压接地线。
3．接地端与导线端装设或拆除顺序错误。

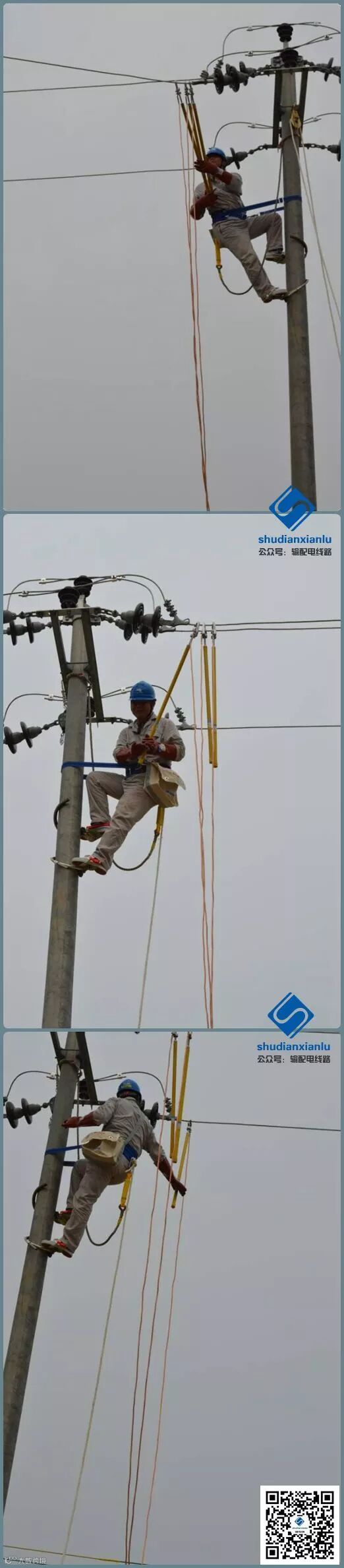

正确的操作方法
4.2安全带
4.2.1. 用途
安全带是防止高处作业人员发生高空坠落事故

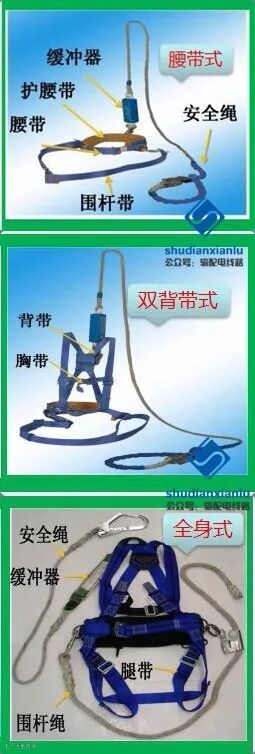

4.2.2.结构、样式
10kV配电线路杆塔及变电站工作，可使用腰带式安全带；
110kV及以上输电线路杆塔上工作，应使用双背带式安全带或全身式安全带；
工作高度在80米以上的输电线路上必须使用全身式安全带；
凡在离地面2米及以上的地点进行工作，应使用双保险安全带；
当使用3米以上安全绳时，应配合缓冲器使用；
当在高空作业，活动范围超出安全绳保护范围时，必须配合速差式自控器使用。
4.2.3.使用方法及注意事项

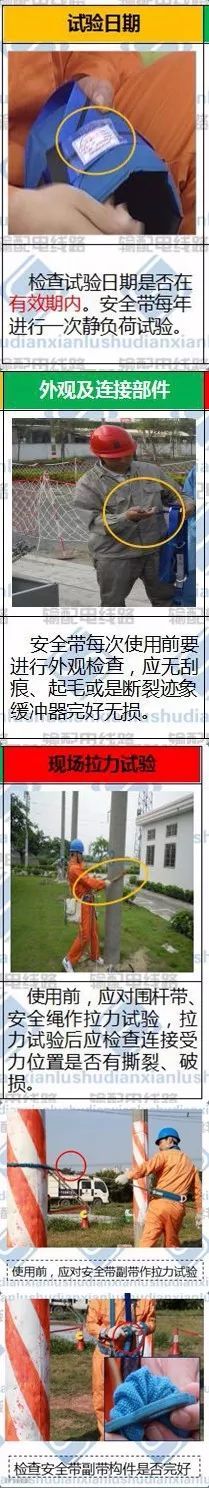

（1）检查

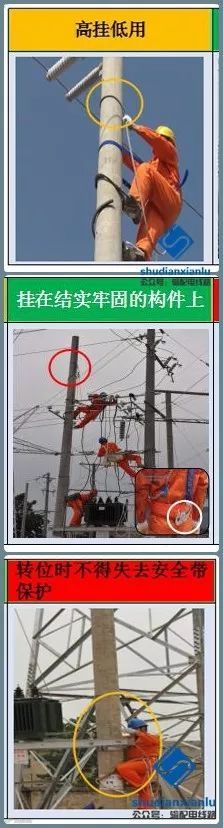

（2）使用
（3）保管

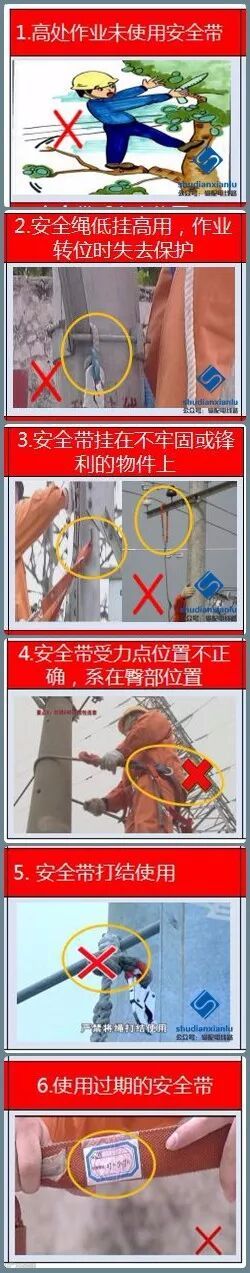

（4）易犯错误
4.3安全帽
4.3.1. 用途
安全帽保护使用者头部、使头部免受或减轻外力冲击伤害

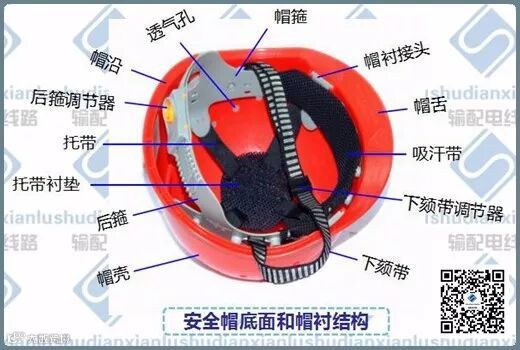

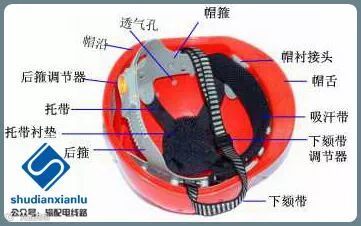

4.3.2.结构
4.3.3.样式
4.3.4.使用方法及注意事项

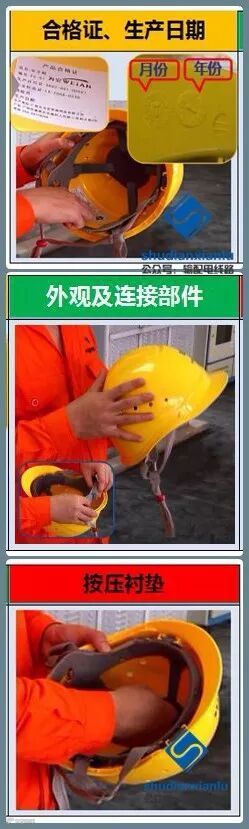

（1）检查
（2）使用

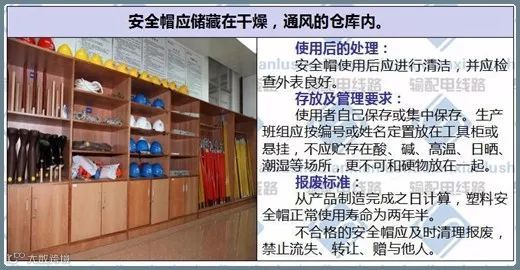

（3）保管

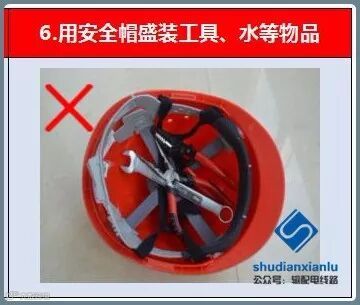

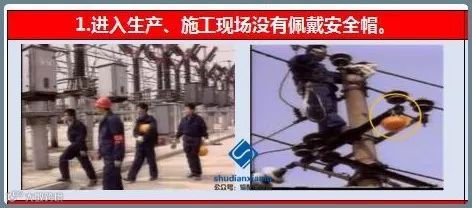

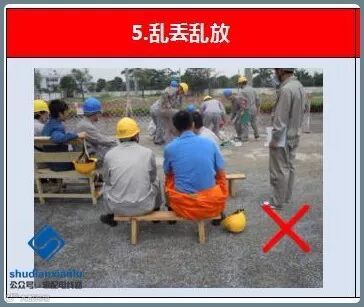

（4）易犯错误

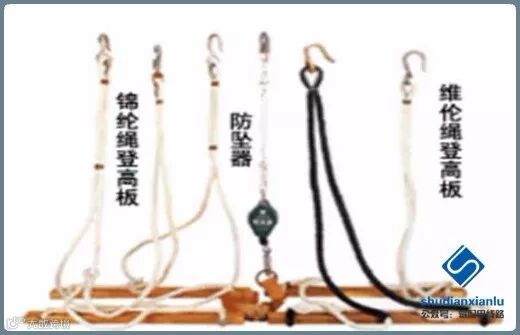

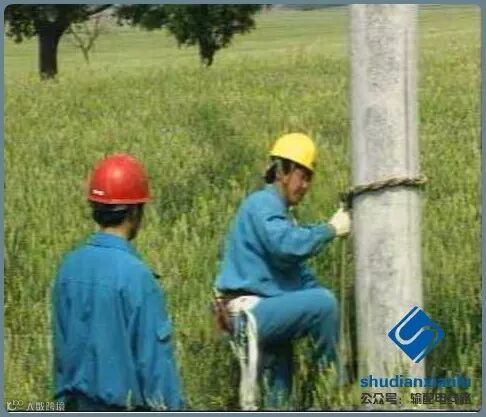

4.4升降板（踏板）
4.4.1. 用途
升降板是攀登水泥电杆的主要工具之一。其优点是适应性强，工作方便。不论电杆直径大小有否变化均适用，高空作业人员站立方便，减少疲劳。
4.4.2.结构、样式
两条踏板、踏板连绳、吊绳（踏板绳）、金属挂钩组成。
4.4.3.使用方法及注意事项
（1）检查
1）检查试验合格证试验日期是否在有效期内。脚踏板每半年进行预防性试验。
2）踏脚板木质无腐蚀、劈裂等。
3）绳索无断股、松散。
4）绳索同踏板固定牢固。
5）金属绑扎线组件无损伤及变形。

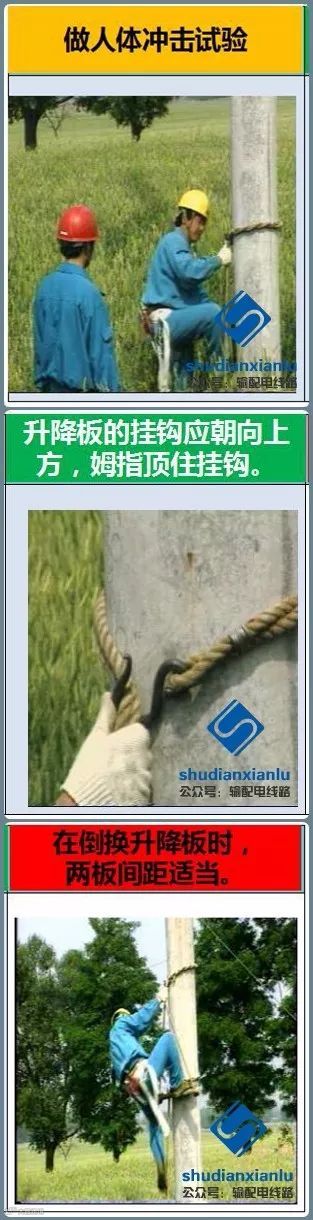

（2）使用

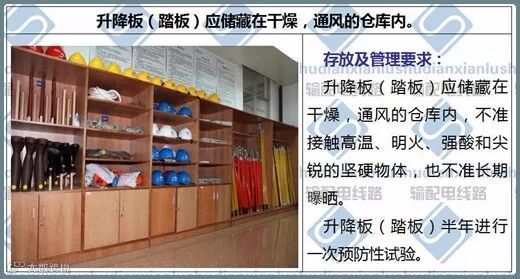

（3）保管
（4）易犯错误
1). 升降板的挂钩朝向下方。
2). 没用姆指顶住挂钩。
3). 在倒换升降板时，两板间距离过大，使身体失去平衡。

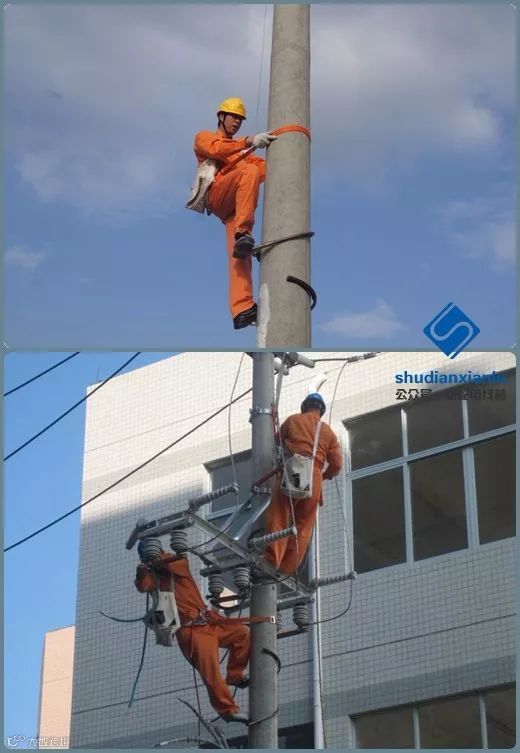

4.5脚扣
4.5.1. 用途
脚扣是攀登水泥电杆的主要工具之一，脚扣是利用半圆环和根部装有橡胶套或橡胶垫来防滑。
4.5.2.结构、样式

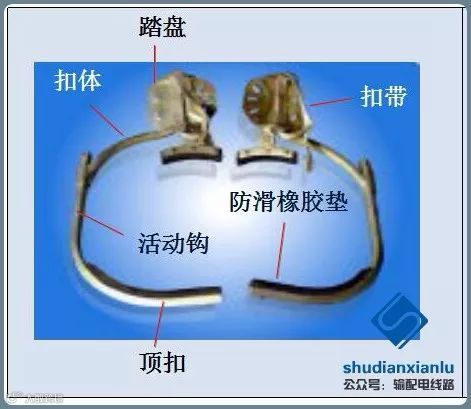

每付脚扣由左右两只脚扣组成，每只脚扣主要由扣体、活动钩、踏盘、顶扣、扣带和防滑橡胶垫组成。
4.5.3.使用方法及注意事项
（1）检查
（2）使用

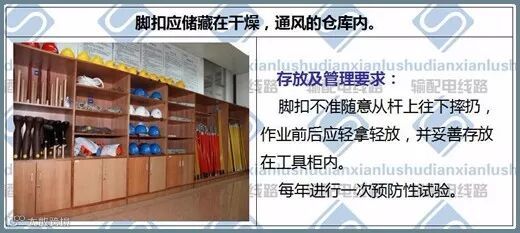

（3）保管

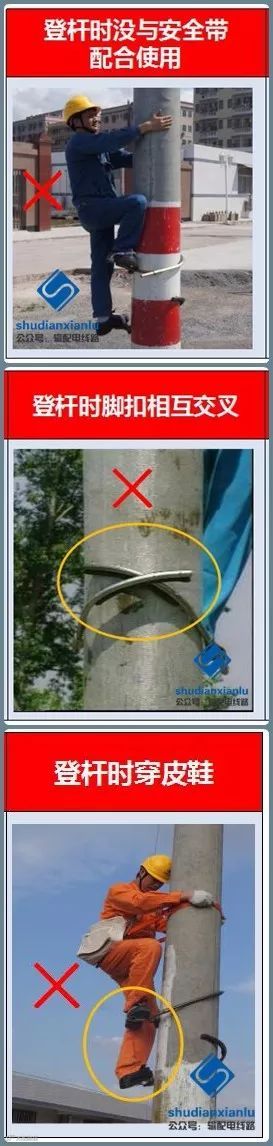

（4）易犯错误
4.6梯子
4.6.1. 用途
梯子是工作现场常用的登高工具。

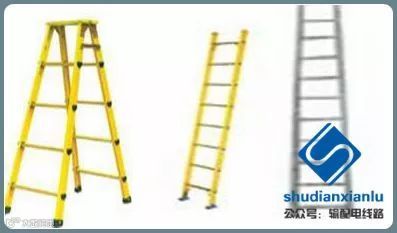

4.6.2.结构、样式

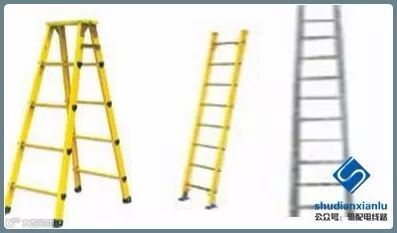

梯子分为直梯和人字梯两种，一般用竹子、环氧树脂等高强绝缘材料制成。
梯子长度不应超过5m， 梯子的上、下端两脚应有胶皮套等防滑、耐用材料，人字梯应在中间绑扎两道防止自动滑开的防滑拉绳。
4.6.3.使用方法及注意事项
（1）检查

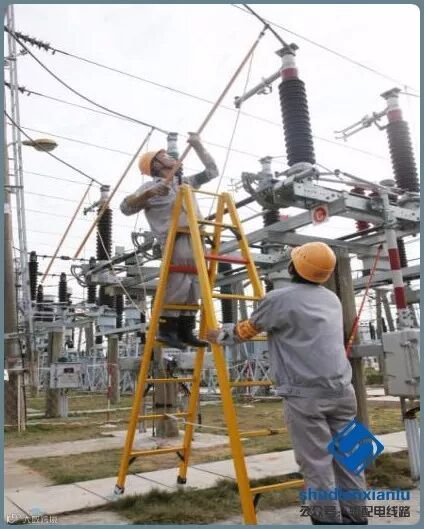

（2）使用
（3）保管

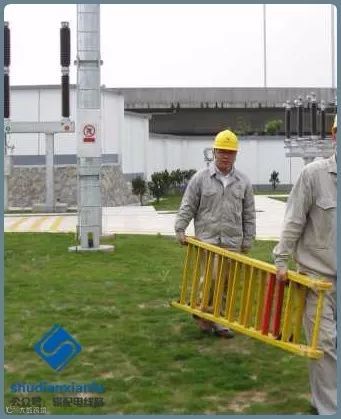

带电设备区域中，距离运行设备较近时，严禁使用金属梯。超过4米长的梯子应由两人平抬，不准一人肩扛梯子，以免触碰电气设备发生事故 。

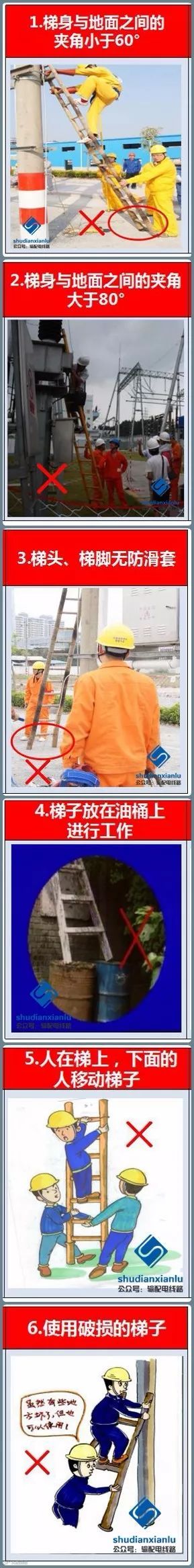

（4）易犯错误
4.6要点
1.当对高压设备进行停电检修或有其它工作时，为了防止检修设备突然来电或邻近带电高压设备产生的感应电压对工作人员造成伤害，需要装设接地线，停电设备上装设接地线还可以起到放尽剩余电荷的作用。
2. 使用接地线时，应检查接地线的电压等级是否相符，试验合格证下班试验日期是否在有效期内，检查接地线螺丝是否松脱、铜线有无断股、线夹是否好用、接地铜线和三根短铜线的连接是否牢固，绝缘杆表面是否干净、干燥、完好。
3. 装设接地线时，要先装接地端，后接导线端；先挂低压，后挂高压；先挂下层，后挂上层。拆接地线时的顺序与此相反。装、拆接地线时，人体不得碰触接地线。
4.凡在离地面2米及以上的地点进行工作，应使用双保险安全带；安全带的使用要遵循高挂低用的原则。
5.安全带的受力点宜在腰部与臀部之间位置，安全带的挂钩或绳子应挂在结实牢固的构件上，禁止挂在移动或不牢固的物件上。
6. 在工作现场佩带安全帽可以预防或减缓高空坠落物体对人员头部的伤害，在高空作业现场的人员，为防止工作时人员与工具器材及构架相互碰撞而头部受伤，或杆塔、构架上工作人员失落的工具、材料击伤地面人员。因此，无论高空作业人员或配合人员都就应戴安全帽。

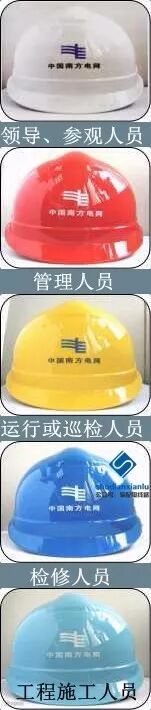

7.安全帽颜色要求及其适用范围
（1）白色：领导、参观人员；
（2）红色：管理人员；
（3）黄色：运行或巡检人员；
（4）蓝色：检修人员；
（5）浅蓝色：工程施工人员。

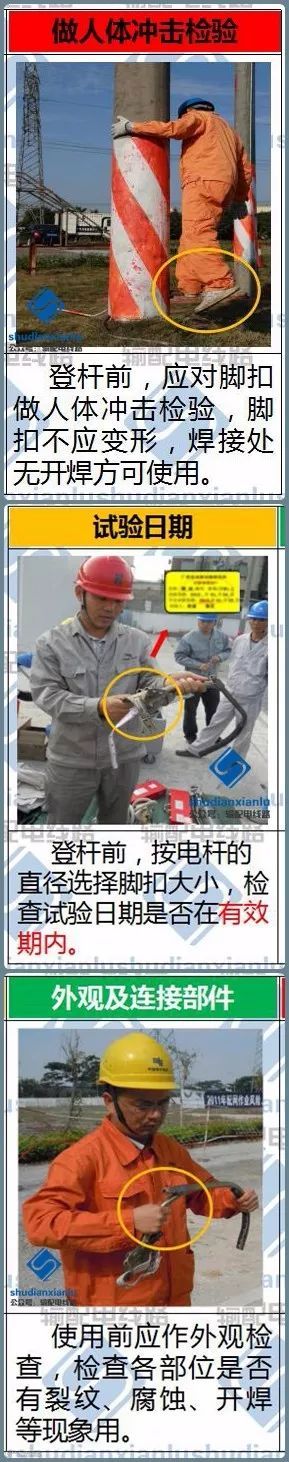

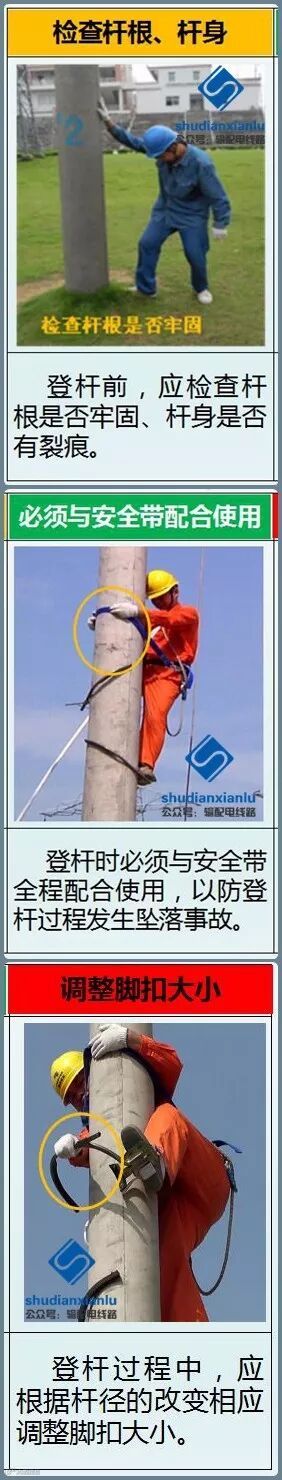

8.登杆前，按电杆的直径选择脚扣大小，检查试验合格证试验日期是否在有效期内；使用前应作外观检查，检查各部位是否有裂纹、腐蚀、开焊等现象用；登杆前，应对脚扣做人体冲击检验。
