今天先为大家介绍【边缘构件绘制】是怎么实现绘制的~
简单3步，轻松搞定!

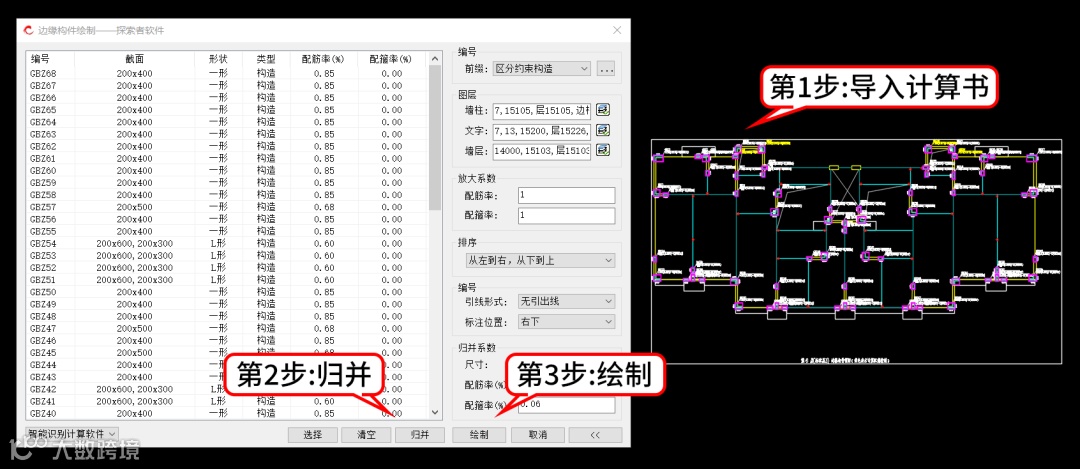

第一步：导入边缘构件计算书
第二步：选择构件进行归并
第三步：批量绘制暗柱详图
-
请确认指定图层，不要错漏
-

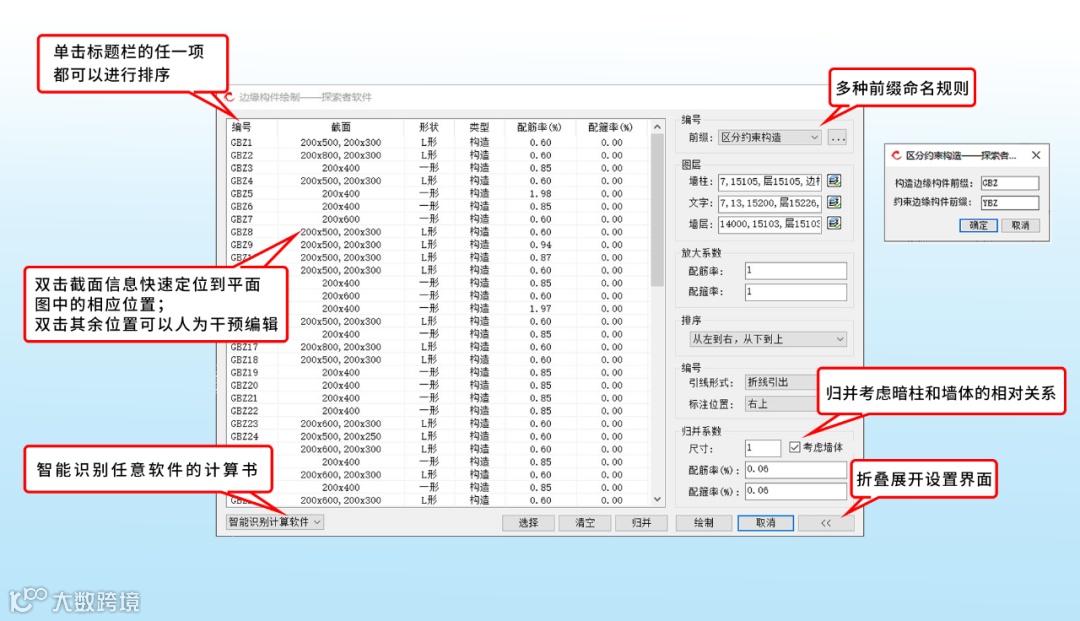

计算书：无论是PKPM，还是YJK各版本计算书，软件都支持。如果没有Asv、Psv文字，则软件按照【墙柱设置】对话框中的参数计算出来最小纵筋配筋率和最小体积配箍率，自动生成大样详图。 -
构件编号：支持多种前缀命名规则，编号考虑了暗柱形状、大小、归并参数及墙体关系。并且按照用户设置的排序规则、编号样式进行绘制。 -
构造措施：选筋直径、间距是根据【墙柱设置】中的参数，按照规范取值。 两种直径：软件支持两种纵筋直径的配筋方式，选筋更经济。
墙剖断线：软件识别墙线及墙体关系，自动生成墙剖断线。
墙水平筋：可以在【墙柱设置】中对水平筋的相关参数进行详细设置。（如果大家感兴趣，小编会专门出一期介绍墙水平筋）
百度网盘：
下载安装完成后，打开【探索者设计校审一体化软件TSDP】（TSSD+TSSD Pro+校审软件），输入手机号进行验证即可免费使用30天，填写用户信息另享30天免费使用权。
