01
外力破坏概述
输电线路外力破坏是人们有意或无意造成的线路部件的非正常状态，主要有毁坏线路设备、蓄意制造事故、盗窃线路器材、工作疏忽大意或不清楚电力知识引起的故障。
电缆线路外力破坏分为盗窃及蓄意破坏、施工（机械）破坏、火灾、塌方破坏、船舶锚损共5种类型。
为防止电缆受外力破坏，一般会设置电力电缆线路保护区：地下电缆为电缆线路地面标桩两侧各0.75m所形成的两平行线内的区域；海底电缆一般为线路两侧各2 n mile（港内为两侧各100m），江河电缆一般不小于线路两侧各100m（中、小河流一般不小于各50m）所形成的两平行线内的水域为电力电缆线路保护区。
02
盗窃及蓄意破坏
盗窃及蓄意破坏主要是由于电缆线路本体被盗割或附属设施被偷盗、破坏，引起电缆线路故障。主要包括电缆本体、接地电缆、回流缆、接地箱被盗或破坏，如下图所示。盗窃及蓄意破坏易引发电缆线路故障，并造成人员触电伤亡。

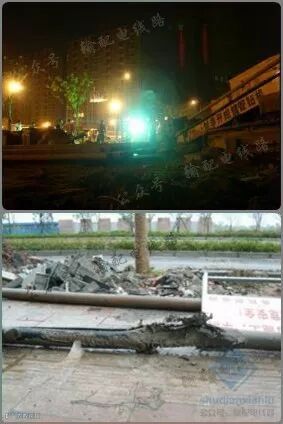

▲图 电缆本体被盗割
▲图 接地电缆被盗
03
施工（机械）破坏
随着城市改造步伐不断加快，各种市政施工全面铺开，近几年来施工（机械）破坏是电缆线路外力破坏的主要形式。施工（机械）破坏主要是由于打桩机、钻机、挖掘机、镐头机、非开挖拖拉管等大型机械在电缆线路保护区内违章作业及重车通行、重物坠落等，造成电缆线路损坏或故障，如下图所示。

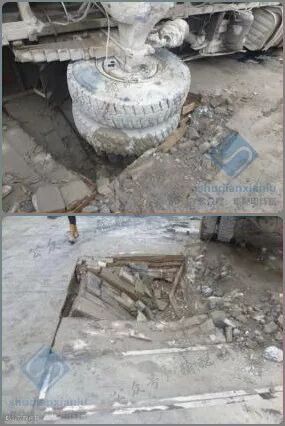

▲图 挖掘施工造成电缆本体受损

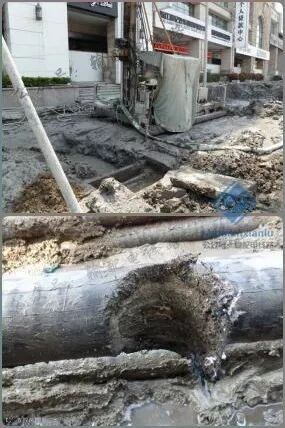

▲图 打桩施工破坏地下电缆

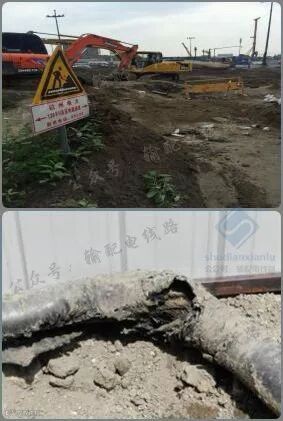

▲图 非开挖拖拉管穿越破坏
▲图 重车通行造成电缆盖板受损
04
火灾
火灾主要是由于电缆线路通道上方堆积的易燃物着火、电焊施工、临近管线爆炸等引发电缆本体起火（如下图所示）、炸断，从而造成电缆线路故障。火灾破坏性大、带电灭火困难，易造成电缆线路停运且抢修困难。

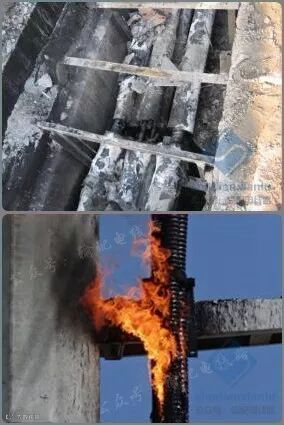

▲图 电缆本体起火
05
塌方破坏
塌方破坏主要是由于地层结构不良、雨水冲刷、构筑物本体缺陷等原因，致使电缆通道塌陷从而造成电缆线路损坏或故障。主要包括深基坑塌方破坏、地质塌方破坏和堆土滑移破坏，如下图所示。塌方破坏面积大、破坏性强，极易造成电缆线路停运或严重损坏。
▲图 深基坑塌方造成电缆通道受损
▲图 电缆通道受损造成电缆损坏
▲图 地铁施工造成地质塌方
▲图 地质塌方造成电缆本体拉断
▲图 堆土造成河道整体滑移造成通道受损
▲图 通道受损造成电缆线路拉断
06
船舶锚损
船舶锚损主要是船舶在水底电缆保护区内违章锚泊，在下锚、走锚、或起锚时钩到水底电缆，造成线路停运或严重损坏，如下图所示。水底电缆被锚损后故障点查找困难，修复时间长、难度大、费用高（受天气、潮汐等因素制约），对肇事船舶的追查、索赔困难。船舶锚损是最常见的水底电缆外力破坏事故。
▲图 水底电缆登陆点被破坏
▲图 水底电缆被船舶起锚时钩断
