自从平台君发布了几期关于MCU的文章之后，后台有很多小伙伴们留言。其中有位读者问平台君：平台君，有没有一款既适合刚入门的新手去了解和学习，同时性能又不能太拉胯，还要高性价比的MCU芯片推荐呢？您真是既要又要还要啊，这不是找传说中的六边形战士嘛。不过呢，这个难不倒平台君的，容我想想。
MCU，也就是我们所熟知的微控制单元，又称单片机，确实种类繁复，选择颇多。许多芯片界的龙头企业，如意法半导体（ST），恩智浦（NXP），瑞萨（Renesas）、英飞凌（Infineon）、德州仪器（TI）等，都有设计生产出不同系列的MCU的产品，内核也是五花八门，有ARM的，有RSIC-V，还有自家内核的。当然了，咱们国内也有不少MCU优秀企业，比如兆易创新、极海微电子、普冉、国民技术等，也设计出了不少不错的MCU产品。
今天咱们主要聊一聊基于ARM内核的意法半导体（ST）的MCU，他们家的MCU用在很多消费、工业产品上，很多小伙伴在学生时代就接触过他们的MCU用于产品开发，如果说兼顾性价比和性能，ST的产品是不错的选择。
ST公司的STM32系列MCU有不下数十款芯片。如果单纯想要一款可用的MCU芯片，那平台君可以有许多种回答，但是对于后台小伙伴的既要又要还要的这个问题，平台君优先推荐STM32F103系列。
为什么做此回答，请听平台君给您慢慢道来。
32位入门级MCU中的六边形战士——STM32F103系列

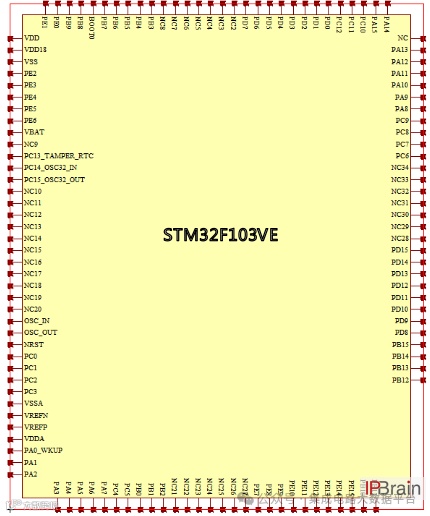

STM32F103VE引脚图（由芯愿景 IPBrain集成电路大数据平台制作）

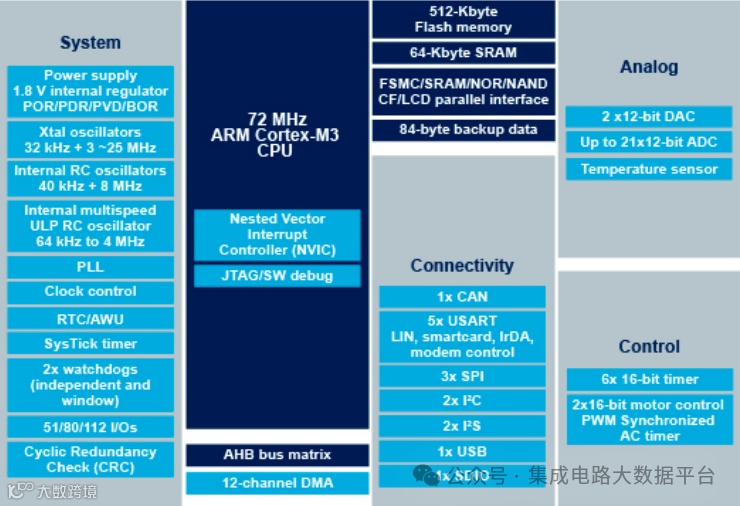

这款微控制器的关键特性及优点如下：
高性能ARM Cortex-M3内核。工作频率高达72 MHz，支持零等待周期访问存储器，性能达1.25 DMIPS/MHz（Dhrystone 2.1基准测试）。
内存配置丰富。包括高达512 KB的Flash存储器和64 KB的SRAM，支持多种存储选项和灵活的静态内存控制器。
丰富的外设接口。包括USB 2.0全速设备、CAN 2.0B通道、通用DMA控制器、3个16位的A/D转换器和2个16位的D/A转换器等。
强大的通信能力。支持I2C、SPI、I2S、SDIO等多种通信接口，以及5个USART和1个CAN控制器。
多种低功耗模式。提供睡眠、停止和待机等多种低功耗模式，以适应不同的能耗需求。
灵活的电源和时钟管理。支持2.0至3.6 V的电源电压和4 MHz到16 MHz的晶振，内置8 MHz的RC振荡器和40 kHz的RC振荡器。
多种调试和开发支持。包括串行线调试（SWD）和JTAG接口，以及Cortex-M3嵌入式跟踪宏单元，便于开发和调试。
应用领域广泛：适用于电机驱动、应用控制、医疗、手持设备、工业应用等多个领域。
说人话：
总的来说，STM32F103 就是一个性能卓越、功能丰富、省电又好开发的小能手，就像一个全能的超级英雄，在嵌入式系统的世界里大显身手，为我们带来无限可能！怎么样，是不是很厉害呀？
芯片设计细节揭秘

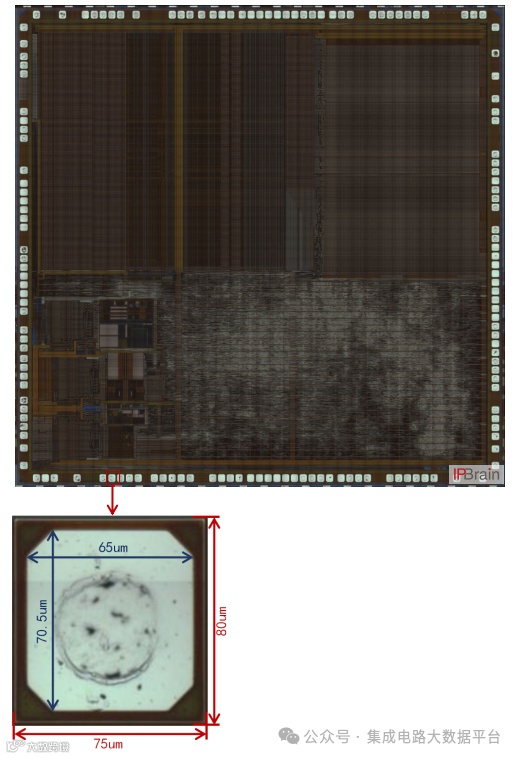

STM32F103VE的管芯面积大约4.38mm×4.45mm，管芯四周分布了154个pad，每个pad为75um×80um的方形焊盘。下图为芯片概貌图及pad细节图，图片均来自于芯愿景 IPBrain集成电路大数据平台。
※这里平台君为大家插播一个小知识，为什么这款芯片外部只有100个引脚（QFP100封装），但是pad端口却有154个呢？※
在这款芯片的设计中，pad的数量要大于外部引脚的数量，是为了满足电源供应、信号传输和接地连接的多方面需求，以确保芯片的正常工作和性能发挥。其中最主要的一点便是为了方便就近取电，减少电源波动对单片机工作的影响。如果只有一组VDD，当负载增大时，VDD电流产生突变，路径距离越长，产生的压降越大，电源波动越明显。而在单片机处直接外接电源VDD，可以缩短供电路径，使电源更稳定，所以芯片设计中有多个pad用于电源供应。

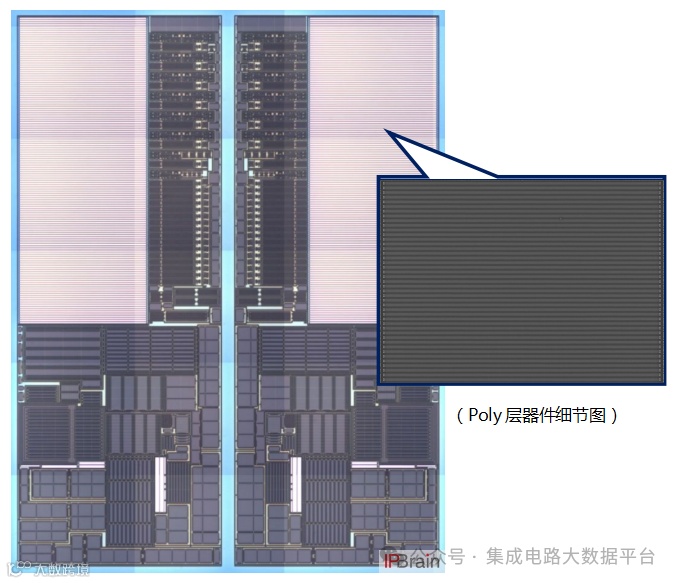

DAC是一种将数字形式的数据转换为相应的模拟电压信号的设备。它允许微控制器（MCU）产生连续的模拟信号。这对于许多应用来说是必要的，尤其是当需要精确控制模拟量时。它作为桥梁搭建起数字世界与模拟世界的连接，使得MCU能够直接控制和影响物理世界的模拟量，从而扩展了MCU的应用范围和功能。
并且这款STM32F103VE芯片同时搭载了两个DAC模块，使其自身拥有了高灵活性、高精度、以及快速转换能力。与此同时，DAC模块及其余功能模块所具有的出色的集成性，减少了系统设计的复杂性和成本，同时也减小了自身体积，缩小了对电路板的空间占用。
结语
