可携式/消费类新品不断问世，智能手表、智能手环、蓝牙耳机...它们无一不例外需要用到储能电池，而电池电量会随设备的使用逐渐消耗。为了减少设备意外或过早停止工作，需要实时监视设备剩余电量，以便及时充电或电量充满拔掉插头，防止爆炸事故意外发生；而电量计芯片就是专用于电池监测的器件。
今天平台君给大家带来一款售价十几块的电池电量监测芯片——BQ27Z561。

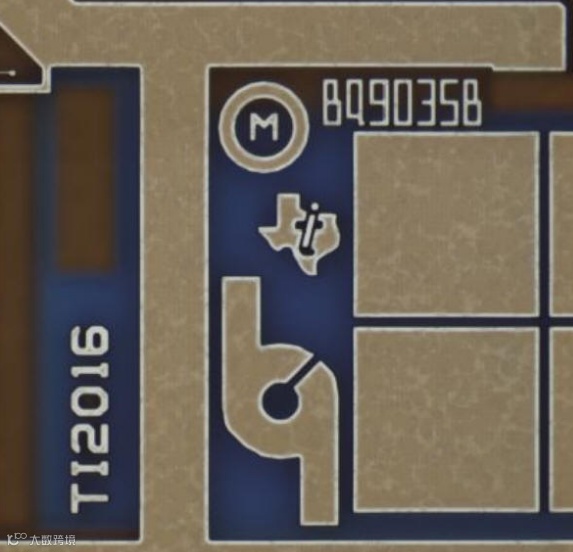

BQ27Z561的芯片标识（图源：IPBrain平台）

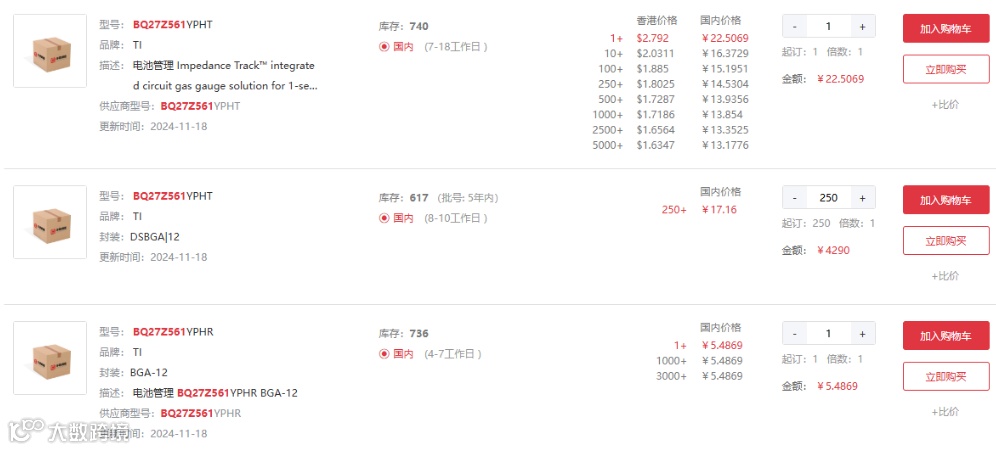

BQ27Z561售价情况（图源：网络）
通过集成的温度检测功能（内部和外部选项），可实现系统和电池温度测量
集成的SHA-256功能，有助于在系统和电池组之间实现安全识别
通过中断功能，BQ27Z561器件可在发生充电状态(SOC)、电压或温度故障时通知系统
通过低电压运行，即使在深度放电情况下，系统也能够持续监控电池的状态
在低活跃度情况下，该器件可设置为低功耗库伦计数(CC)模式，从而在显著降低运行电流的情况下继续进行库伦计数
BQ27Z561的芯片标识（图源：IPBrain平台）

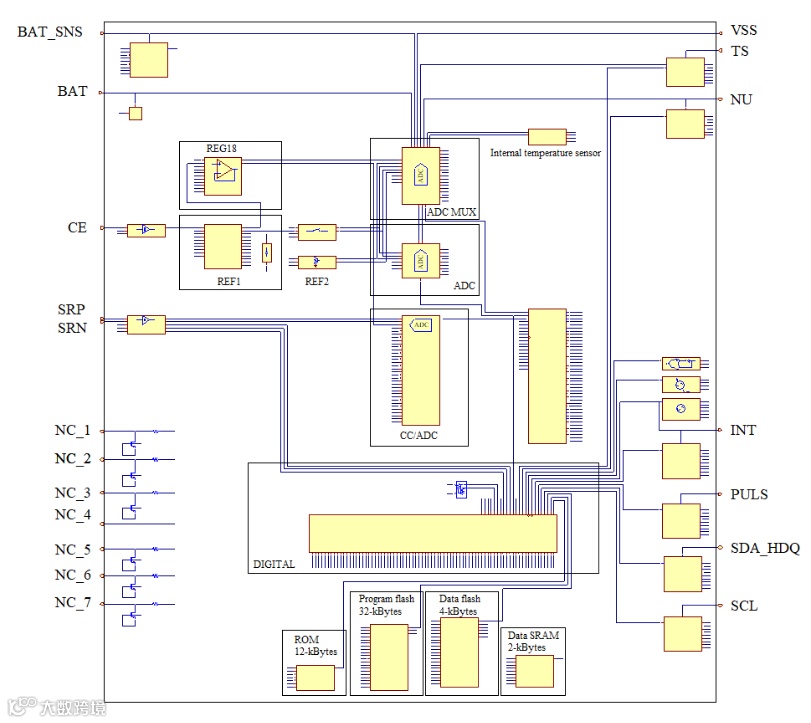

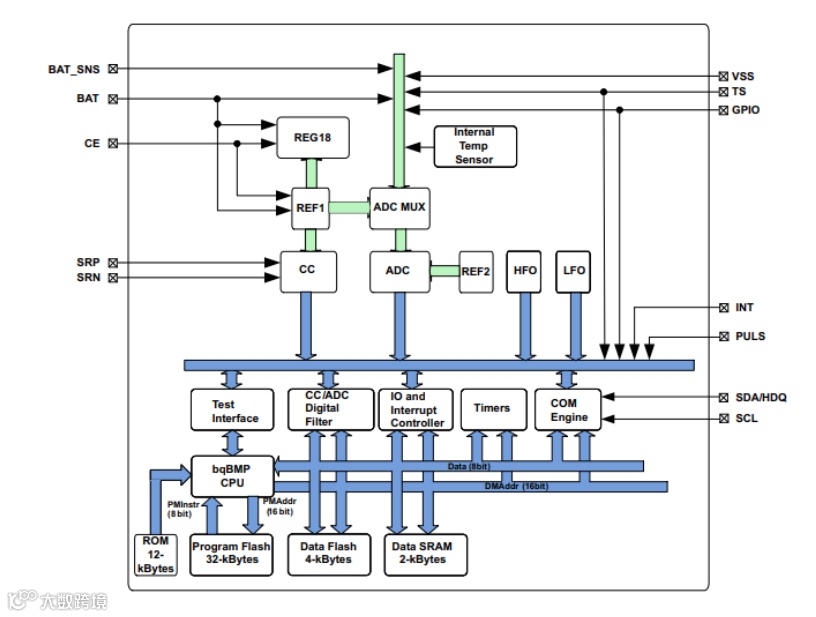

BQ27Z561顶层电路图（图源：IPBrain平台）
BQ27Z561的主要特性和应用
-
支持低至1mΩ的电流感应电阻器：允许使用更低的电流感应电阻，从而减少功耗和提高测量精度。 -
SHA-256认证响应器：用于提高电池组的安全性 -
两个独立的ADC（模拟数字转换器）：支持电流和电压的同步采样，以及高精度库伦计数器，输入失调电压误差小于1µV（典型值） -
低电压（2V）运行：即使在电池深度放电的情况下也能持续监控电池状态 -
支持电池组侧电量监测：能够监测电池组的电量状态 -
宽量程电流应用：适用于1mA至大于5A的电流范围 -
高电平有效或低电平有效中断引脚：提供灵活的中断信号选择 -
节能模式：包括睡眠模式、深度睡眠模式和关断模式，以降低功耗，典型电流消耗分别为低于11µA、低于9µA和低于1.9µA -
内部和外部温度感应功能：可以测量系统和电池的温度 -
400kHz I2C总线通信接口：适用于高速编程和数据访问 -
单线制HDQ通信：用于主机通信 -
紧凑型12引脚DSBGA封装：提供紧凑的物理尺寸，适用空间受限的应用
芯片可用于智能手机、数码相机和摄像机、平板电脑、便携式和可穿戴健康设备以及便携式音频设备。
芯片模块分布

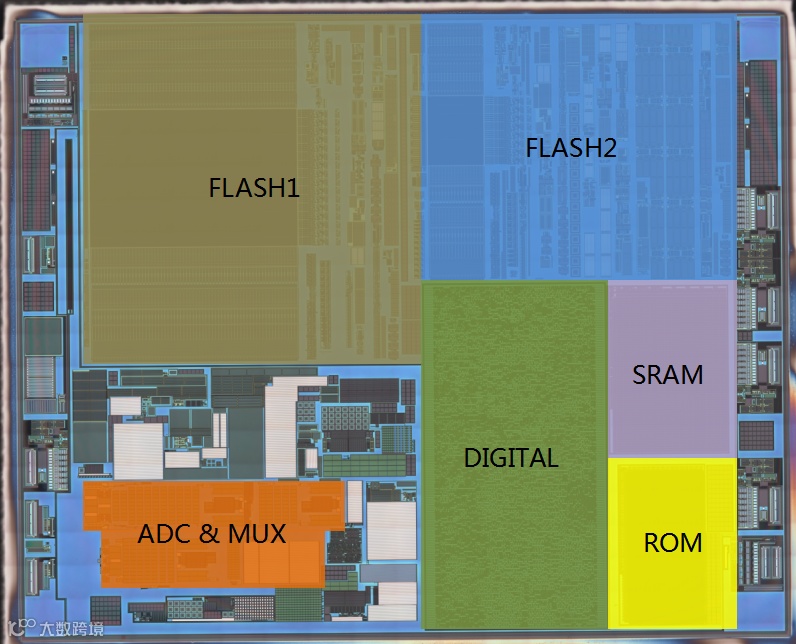

芯片概貌图（图源：IPBrain平台）
通过上图我们可以看到，四个存储器占了整个芯片的二分之一，这些存储器共同支持BQ27Z561芯片的数据安全、设备认证、数据记录和长期数据收集等功能。
下面，平台君小课堂开始了 ，我们一起来了解下高精度单节电池电量监测计技术原理。
高精度单节电池电量监测计技术原理
高精度单节电池电量监测计通常采用阻抗跟踪技术（Impedance Track算法）。
阻抗跟踪技术是由德州仪器开发的一种电池电量监测技术。这项技术是一种自适应技术，用于维持电路或系统的输入和输出之间的阻抗匹配，以确保在不同频率下能够保持恒定的阻抗特性。它通过调整电路参数或使用反馈机制，在输入端和输出端之间保持恒定的阻抗特性，以实现最大功率传输或信号传递的最佳效果。
这种技术能够精确测量电池的自放电特性和老化程度，从而更准确地预测电池的剩余容量和工作时间。
