550MHz超高主频：揭秘ST公司M7单核性能王MCU（附全系列MCU报告一览表）

集成电路大数据平台

2024-11-25

导读：光能作为自然界中最广泛，最易取得的可再生能源，取之不尽用之不竭。如今在针对光伏储能技术新趋势中，ST的STM

太阳能作为自然界中最广泛，最易取得的可再生能源，取之不尽用之不竭。如今在针对光伏储能技术新趋势中，通过运用STM32H7系列芯片，可以在光伏发电中实现电弧检测与阻断技术，保障发电安全。话说到这里，平台君就要为大家介绍今天的主角：“性价比之王” STM32H723芯片。另外，平台君还在这个芯片中发现一个彩蛋，就藏在文章末尾中～

一样的价格，5倍的性能

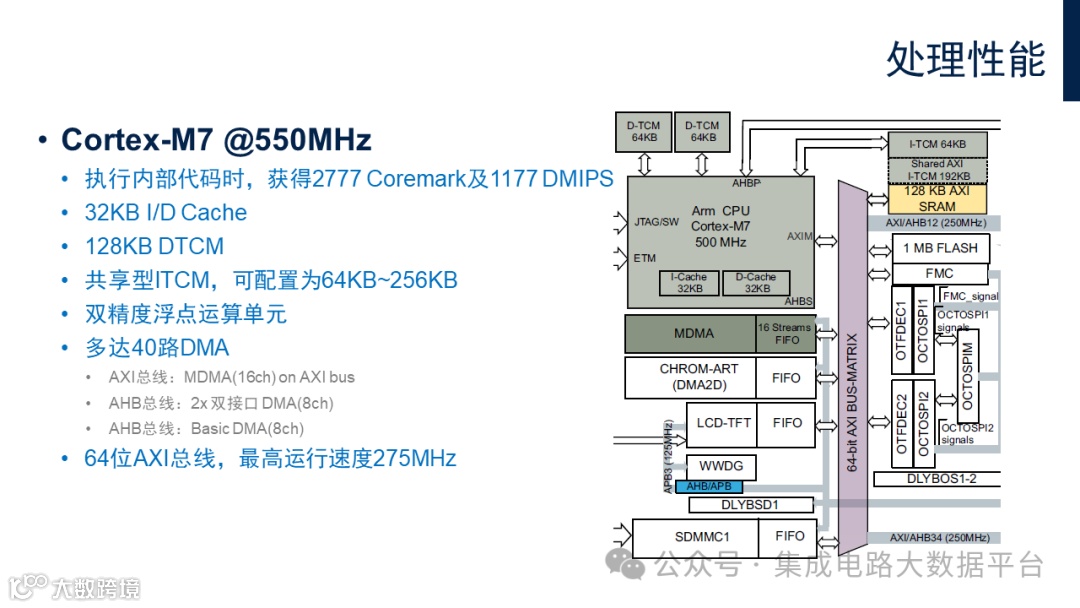

STM32H723作为STM32H7系列中主打性价比的型号，该系列产品集成了工作频率高达550 MHz的Arm® Cortex®-M7内核（具有双精度浮点单元）。在 550MHz 的CPU主频下，从Flash执行程序时，能够实现2778 CoreMark /1177 DMIPS 的性能，借助L1缓存可实现零等待执行；L1缓存（32 KB的I-缓存 +32 KB的D-缓存）提高外部存储器的执行性能。平台君觉得，作为单核架构的芯片，这样的性能已经算得上是超高的了。

（图源：ST官网）

全副武装，要啥有啥

作为专攻性价比的系列，STM23H7可谓做到了加量不加价。该系列内置丰富的外设，如高速USB、多个UART、SPI、I2C接口，以及多个模数转换器（ADC/DAC），能够满足多样化的应用需求。拥有这些配置，还有如此优美的价格，这回ST是真的把产品做到大家心窝里了。

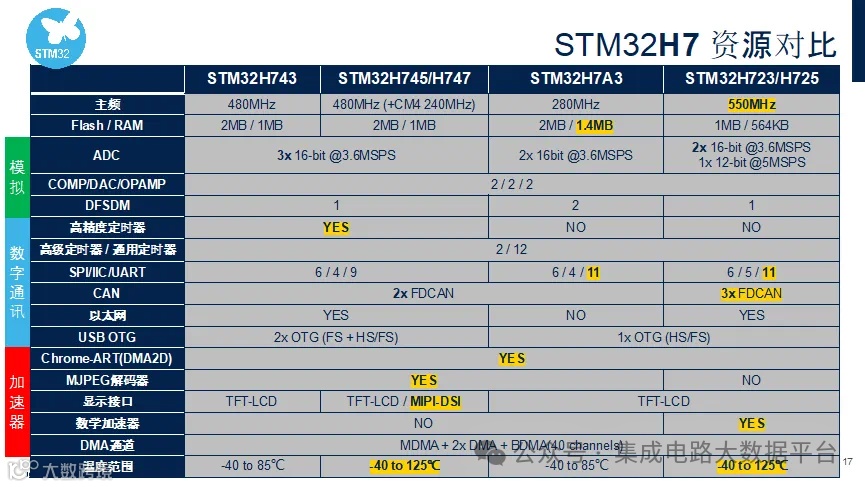

STM32H7系列资源对比（图源：ST官网）

这么内外兼修的贴心小棉袄，我们也提前替大家了解了一番。芯愿景IP Brain小组对STM32H723进行了全面的分析。

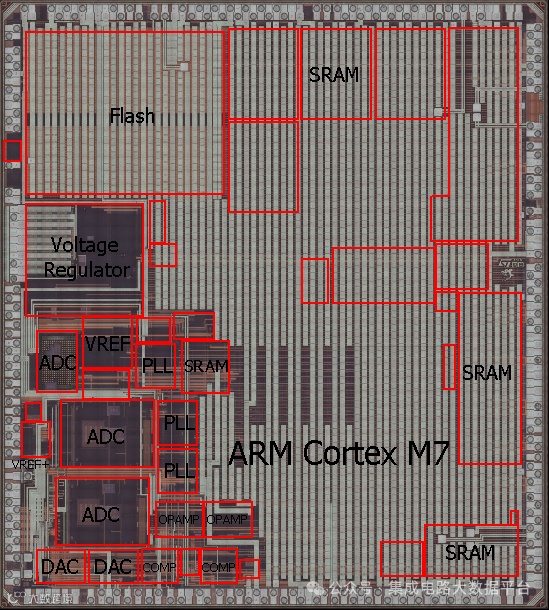

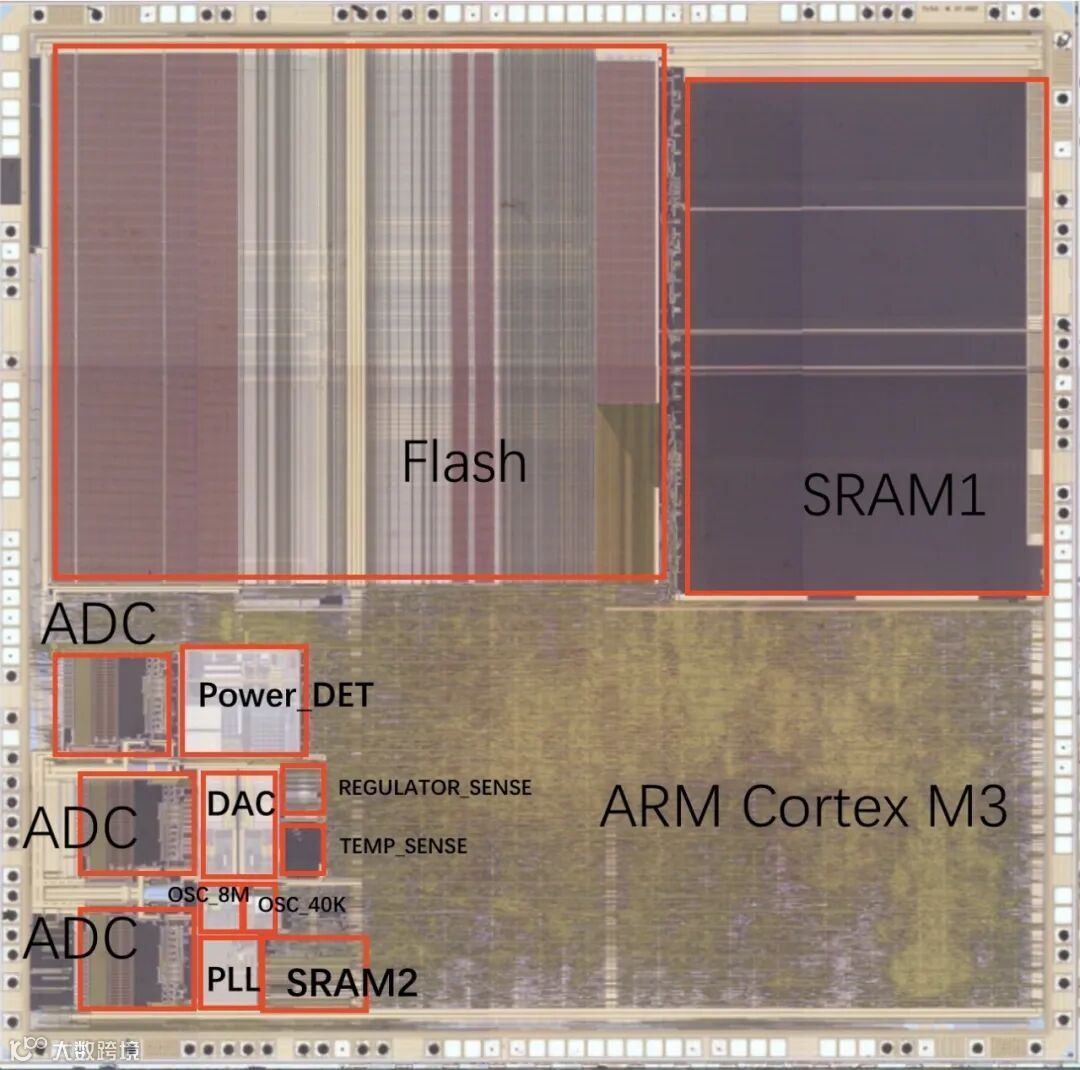

这里平台君将此款芯片与之前文章中提到过的STM32F103芯片概貌图进行对比，从图中可以看出两款芯片在结构上的不同。相比于STM32F103，STM32H723的SRAM面积更大，同时增加了一个DAC，配置升级了，应用起来就更加灵活。（左右滑动查看图片）

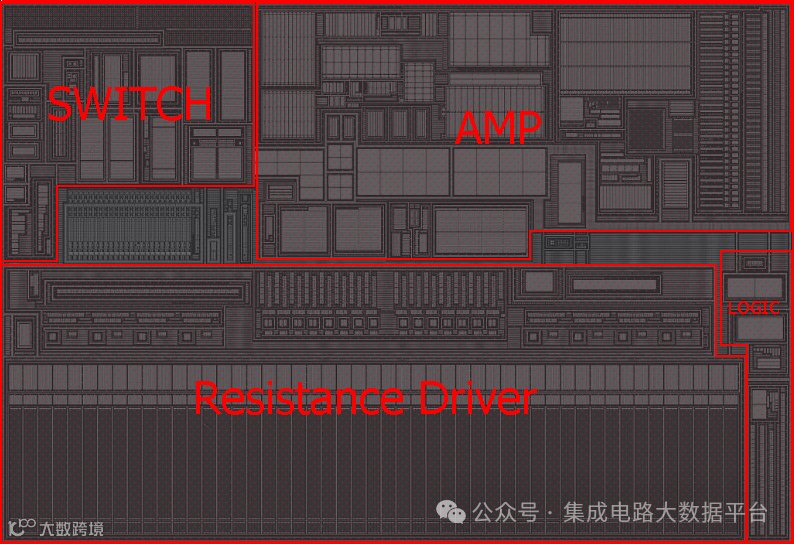

一览全景后，让我们来看看细节。下方为芯片其中一个DAC的多晶层局部模块图，大致分为四个区域：SWITCH、AMP、Resistance Driver和LOGIC。‍

DAC多晶层局部模块图

下面两幅图为STM32H723芯片的局部器件拍摄样图。

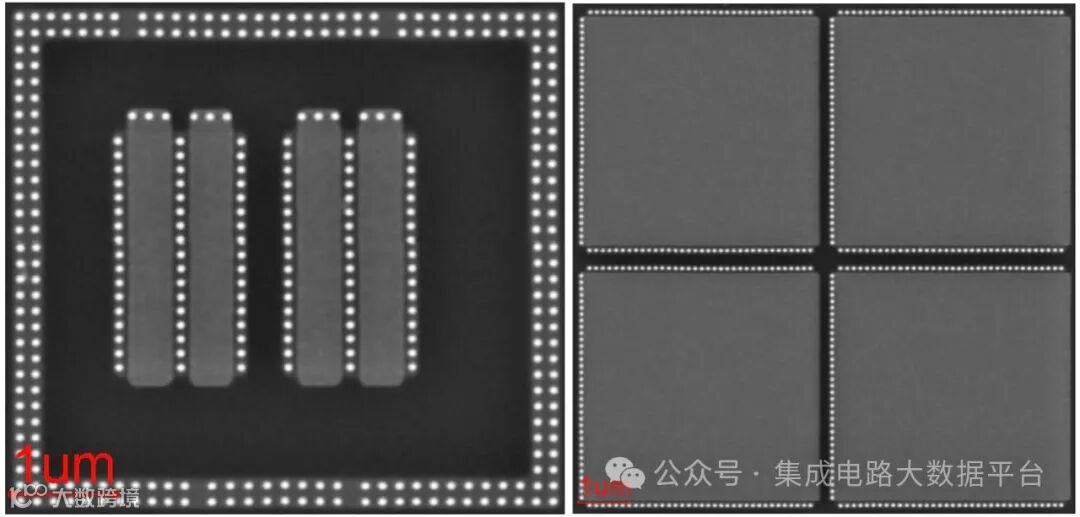

多晶层MOS管（左）和电容（右）的局部器件拍摄样图

03‍

为用户铸就铜墙铁壁

在信息与功能安全方面，STM32H723配备了外部存储在线解密加速器（OTFDEC），通过在数据读取时即时解密，有效保护了存储在外部设备上的敏感数据，如加密文件、私密配置信息等，防止未经授权的访问和数据泄露。还使用了专属加密技术和哈希硬件加速，可减轻90%以上的CPU工作负荷。

除了这些，它还可以耐受零下四十度的低温和125摄氏度的高温。无论是在“南方的艳阳里大雪纷飞”，还是在“北方的寒夜里四季如春”，它都能稳稳工作，丝毫不慌。

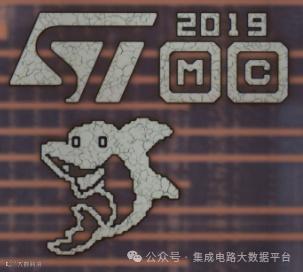

平台君还发现了设计师留下的小彩蛋：位于管芯中的一只小鲨鱼。设计中的小巧思让严谨的芯片也变得鲜活了起来。

管芯图标

以上就是本篇文章的全部内容，如果大家对这颗芯片还有其他的疑问，或者还有其他感兴趣的芯片，请在评论区告诉平台君。如果您刚好需要对STM32H723进行分析，也可以联系我们获取全部的芯片报告。

除此之外，下方是平台君整理的在我们IPBrain平台中所拥有的STM32系列芯片数据，其中包含很多STM32的热门型号，欢迎朋友们前来咨询。点击加红文字可以跳转至该型号的往期文章。

STM32G系列	STM32F系列	STM32L系列	STM32H系列
STM32G 030	STM32F030	STM32L051	STM32H723
STM32G031	STM32F042	STM32L073	STM32H747
STM32G041	STM32F072	STM32L4P5	STM32H750
STM32G051	STM32F103	STM32L433	STM32H757
STM32G070	STM32F105	STM32L475
STM32G071	STM32F107	STM32L476
STM32G431	STM32F207	STM32L552
STM32G441	STM32F217
STM32G474	STM32F302
STM32G484	STM32F303
	STM32F405
	STM32F407
	STM32F411
	STM32F427
	STM32F429
