1、工程概况
某220kV变电站工程， 站址位于半山腰，场地高差约30m，地形起伏较大。建设规模及电气主接线具体如下：
（1） 终期规模
终期3台主变压器，电压等级为220/110/35kV；220kV出线远期6回；110kV出线远期10回；每台主变35kV侧配置3组无功补偿，按照3组10Mvar并联电容器考虑。
（2）本期规模
本期2台主变压器， 容量为240MVA，电压等级为220/110/35kV；220kV出线本期4回；110kV出线本期5回；每台主变35kV侧配置3组无功补偿，按照 3组10Mvar并联电容器考虑。
（3）电气主接线
220kV配电装置采用双母线接线。110kV配电装置远期采用双母线双分段接线， 本期采用双母线接线。
2、原设计方案

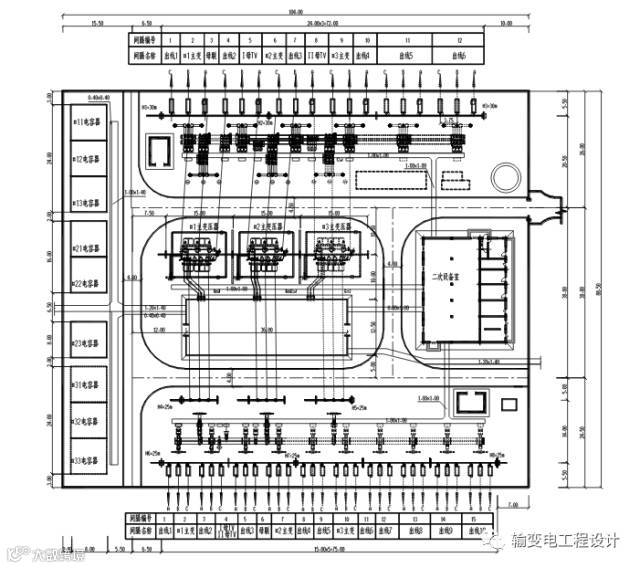

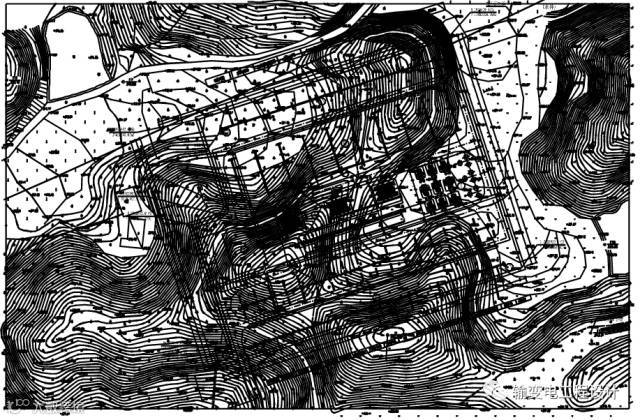

初步设计沿用可研设计方案， 采用通用设计220-C-3方案（为AIS变电站），围墙内占地面积28.35亩，工程静态投资8958万元，其中征地、 场平、 挡土墙及边坡、地基处理费用约占全站总投资的26%。 站址布置图2-1所示，电气总平面如图2-2所示。
图 2-1 站址布置图
图 2-2 电气总平面图
3、存在的主要问题
3.1、问题描述
电气总平面布置应力求紧凑合理，出线方便，减少占地面积，节省投资。 应根据变电站站址地理位置、 电气主接线形式、各级电压线路方向及出线走廊的情况，综合考虑各配电装置的布置、进站道路及变电站控制方式等因素。
由于该站站址位于小山包上，占地面积加大一点，土方量增加非常明显。 在工程设计时，设计单位并未针对本工程的这一特点开展多方案比选，优化配电装置选型。
3.2、依据性文件
《 DL/T 5056-2007变电站布置设计技术规程》中规定： 3.0.2变电站总布置设计必须树立全局观念，深入调查研究， 依靠技术进步， 精心设计， 不断总结经验， 积极慎重地推广国内外先进技术， 因地制宜地采用成熟的新材料、 新工艺、 新布置， 满足可持续发展要求。3.0.3变电站总布置设计应遵守《中华人民共和国王地管理法》的相关规定， 符合国家土地使用政策， 因地制宜， 节约用地， 合理使用土地， 提高土地利用率， 尽量利用荒地、 劣地、 坡地、 不占或少占农田 : 应合理利用地形， 减少场地平整土〈石〉 方量和现有设施、 建 (构〉筑物拆迁， 避免或减少带 ( 代 ) 征地， 通过多方案技术经济比较，优化设计方案， 降低工程造价，缩短建设周期，并为文明施工创造条件。
《DL/T 5352-2006高压配电装置设计技术规程》中规定：4.0.2高压配电装置的设计，应根据电力负荷性质、 容量、环境条件、 运行维护等要求， 合理地选用设备和制定布置方案。 在技术经济合理时应选用效率高、能耗小的电气设备和材料。
3.3、隐患及后果
针对特殊条件下的变电站在初步设计阶段只是简单的沿用可研方案， 不开展方案比选， 往往会导致设计方案不合理， 增加工程投资，给工程建设带来不便。
本案例发生在初设阶段，由于设备由AIS改为GIS，变电站面积大大减少，相应的变电站的布置， 进站道路及220kV、110kV进出线方案等等都需要重新开展方案论证。 可能会造成站址的颠覆性结论，重新开展输变工程的可研工作，严重影响工程建设周期。
4、解决方案及预防措施
4.1、解决方案

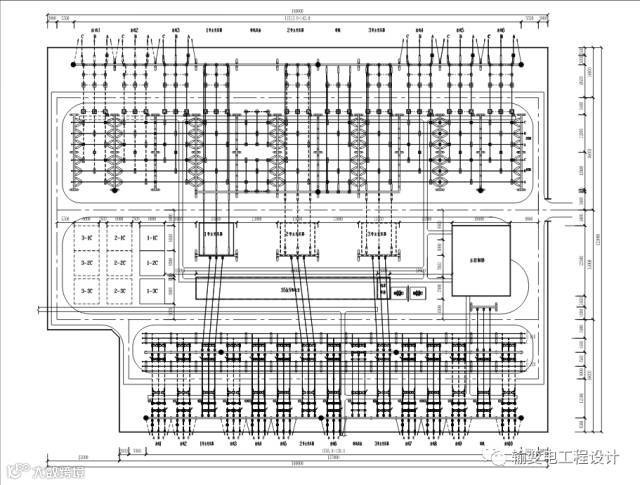

经评审，设计单位补充专题论证，采用通用设计220-A1-1方案，该方案为户外GIS变电站， 如下图所示。 优化后， 占地面为13.81亩，减少了15 亩， 相应的征地、 场平、 地基处理等费用均大幅下降，本期工程静态投资反而降低，远景投资也与AIS方案相当。
经测算，户外GIS布置方案，本期投资较户外AIS方案减少641万元，终期投资与户外AIS方案持平，且GIS设备可靠性高，检修周期长， 全寿命周期成本低。
4.2、预防措施
本案例虽然发生在初设阶段， 但针对特殊条件下的工程， 应该在可研阶段就开展多方案比选， 结合当地具体情况， 采用定量或定性分析的方法对地形地质、 边界条件等主要因素进行分析， 针对土地价格、设备价格作敏感性分析，综合分析 GIS 与 AIS 变电站全寿命周期费用，以确定最佳的设计方案。
