【电缆】关于电缆与管道、道路等设施之间最小距离的要求

 1． 条款原文

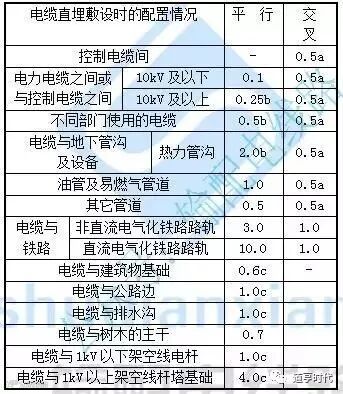

GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》表 5.2.3，

GB/T50217 ‐ 2007 《电力工程电缆设计规范》 表 5.3.5 和 QGDW 248.6 ‐ 2008 《输变电工程建设标准强制性条文实施管理规程第 6 部分：输电线路工程设计》表5.0.2 。

注：a 用隔板分隔或电缆穿管时不得小于0.25m；

    b 用隔板分隔或电缆穿管时不得小于0.1m；

c 特殊情况时可酌减且最多减少一半值。

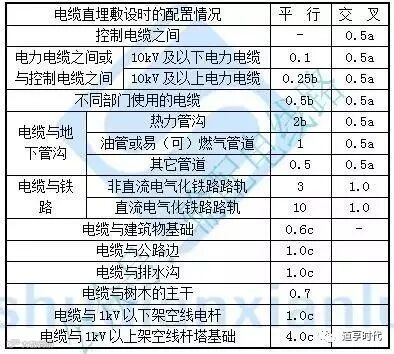

DL/T5221 ‐ 2005 《城市电力电缆线路设计技术规定》表 5.0.5 ，

DL/T5221 ‐ 2016 《城市电力电缆线路设计技术规定》表 3.0.5 ，

注：a 用隔板分隔或电缆穿管时不得小于0.25m；

    b 用隔板分隔或电缆穿管时不得小于0.1m；

c 特殊情况时可酌减且最多减少一半值。

Q/GDW 1512 ‐ 2014 《电力电缆及通道运维规程》表 C.1 。

表 C.1  电缆与电缆或管道、道路、构筑物等相互间容许最小净距单位为米

注：a 用隔板分隔或电缆穿管时不得小于0.25m；

    b 用隔板分隔或电缆穿管时不得小于0.1m；

c 特殊情况时可酌减且最多减少一半值。

DL/T 1253 ‐ 2013 《电力电缆线路运行规程》表 C ：

注：a 用隔板分隔或电缆穿管时不得小于0.25m；

    b 用隔板分隔或电缆穿管时不得小于0.1m；

c 特殊情况时可酌减且最多减少一半值。

 2．  主要差异

电缆之间、电缆与公路之间最小净距在平行、交叉两种方式下存在差异。

 3． 分析解释

DL/T5221-2016、GB/T50217-2007、Q/GDW248.6-2008 以及 Q/GDW1512-2014规定均相同。 GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》相对于前述标准，增加了电力电缆与公路交叉敷设的间距，规定为 1.5m，但是缺少其他更加常见的技术规定。

 4． 条款统一意见

按 Q/GDW 1512-2014《电力电缆及通道运维规程》中的规定执行；当电缆线路与道路交叉敷设时，按照 GB 50168-2006《电气装置安装工程电缆线路施工及验收规范》的规定执行。

（小编注：在《城市工程管线综合规划规范(GB 50289-2016 )》中 4.1.9中也规定电力管线与道路侧石边缘 之间的最小水平净距1.5m。小编分享的目的是让大家了解哪些规范规定了电缆与管道、道路等之间的距离要求。）

以上摘录于《国家电网公司关于印发电网设备技术标准差异条款统一意见的通知》（国家电网科〔2017〕549号） 电网设备技术标准差异条款进行了统一意见。
