BQ79718-Q1适合高安全需求的高压系统，BQ79758-Q1为精简版，适合混合动力汽车或轻型商用车，BQ78706定位经济型方案，适合储能或消费类电池管理。
Basic Information
01 BQ79718-Q1
电路描述
BQ79718-Q1是德州仪器(TI)推出的汽车级18节电池监测芯片，专为混合动力/电动汽车(xEV/EV)高压电池管理系统(BMS)设计。该器件支持9-18节串联电池的高精度电压测量(±1mV)，集成300mA主动均衡功能，并符合ASIL D功能安全等级。其采用菊花链通信架构，支持变压器/电容隔离，最多可堆叠35个器件，适用于800V高压电池系统，适用于集中式或分布式BMS方案。内置12个GPIO接口、数字滤波器和多重保护机制，采用HTQFP封装(10.00mm×10.00mm)，工作温度范围-40°C至+125°C，通过AEC-Q100认证。
芯片图像信息

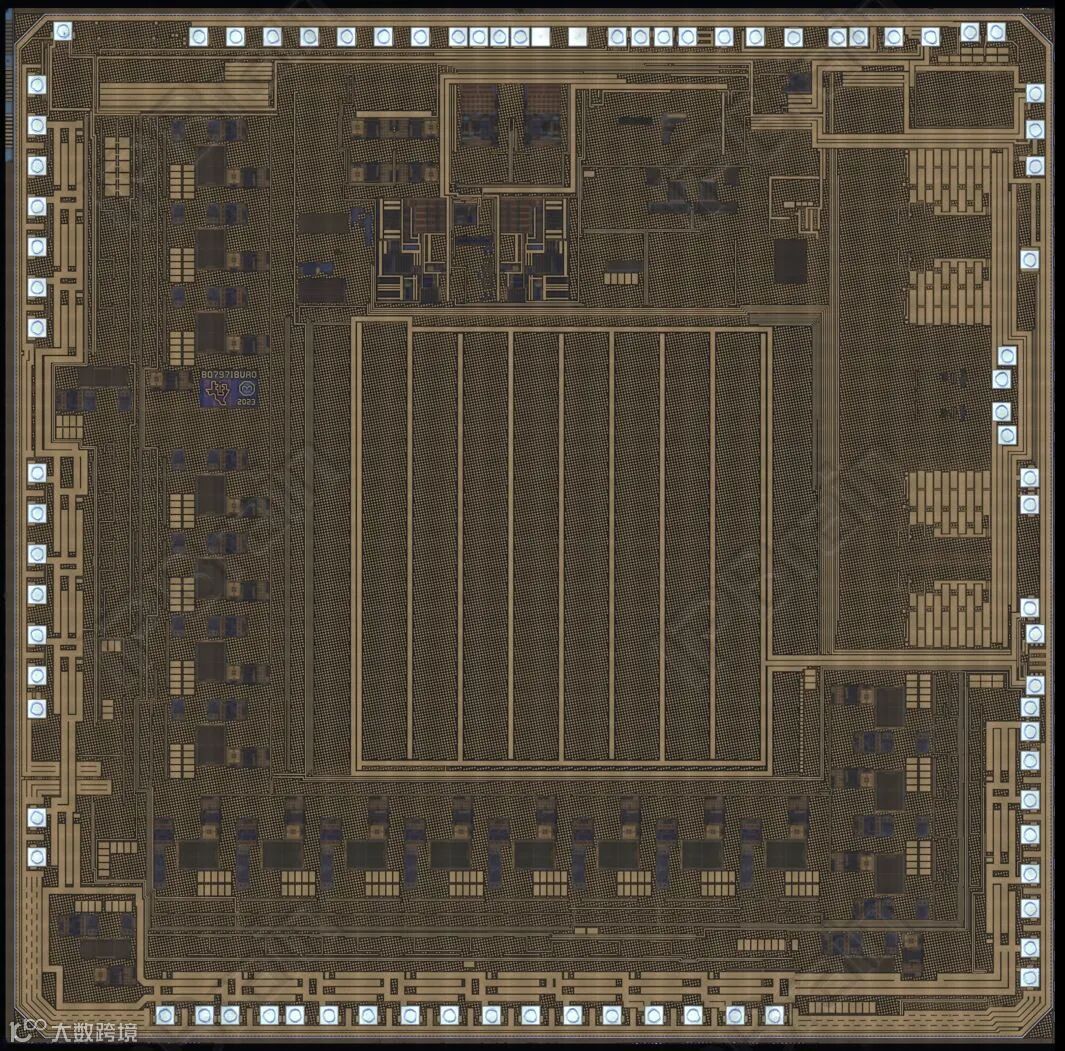

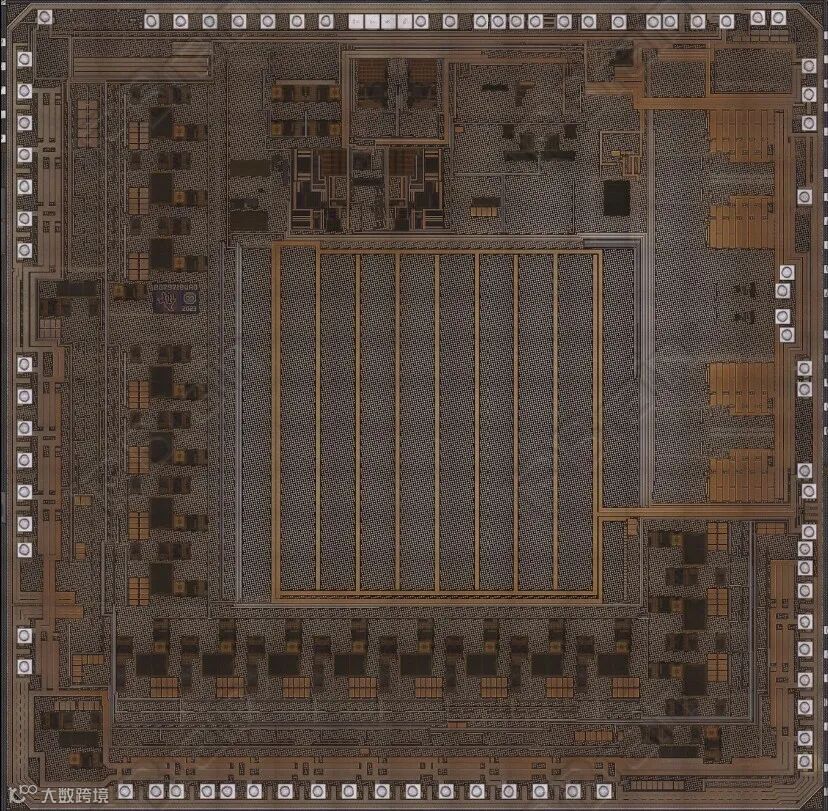

BQ79718-Q1 概貌图（图源：IPBrain平台）

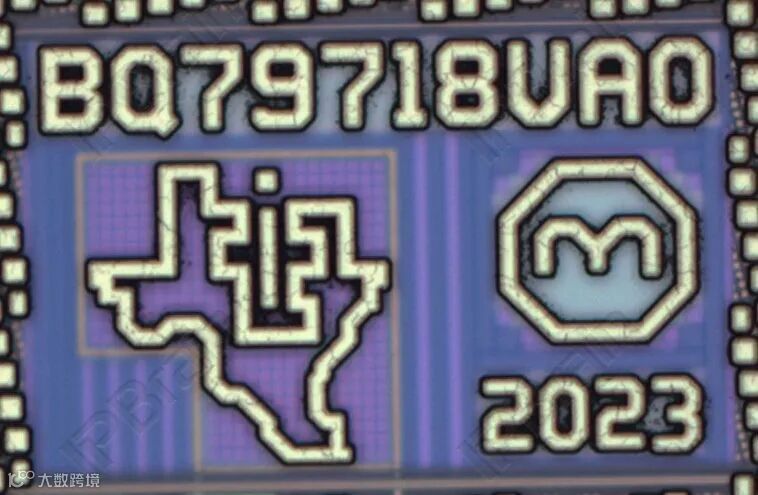

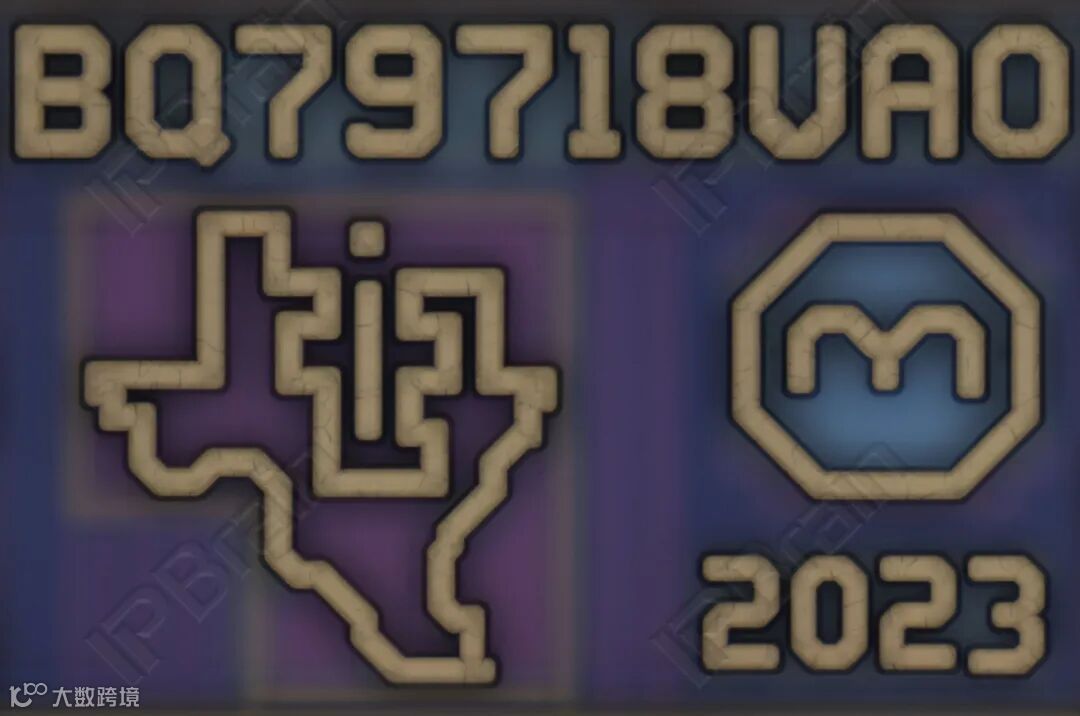

BQ79718-Q1 LOGO（图源：IPBrain平台）
Basic Information
02 BQ79758-Q1
电路描述

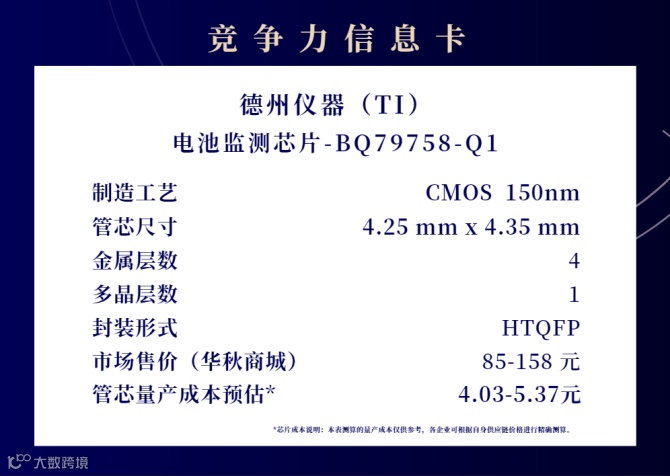

BQ79758-Q1是德州仪器(TI)推出的新一代汽车级电池监测芯片，专为混合动力/电动汽车(xEV)高压电池组设计。该器件支持9-16节串联电池的精准电压测量(±1mV)，集成300mA主动均衡功能，符合ASIL D功能安全等级。其采用菊花链通信架构，支持电容隔离，最大可堆叠64个器件。内置ADC（包含两个独立电流检测ADC,±0.1%增益误差漂移，±275mV输入范围）、温度检测和多级故障保护机制，内置10个GPIO接口、数字滤波器和多重保护机制，采用HTQFP封装(10.00mm×10.00mm)，工作温度范围-40°C至+125°C，通过AEC-Q100认证，为BMS提供高可靠性解决方案。
芯片图像信息

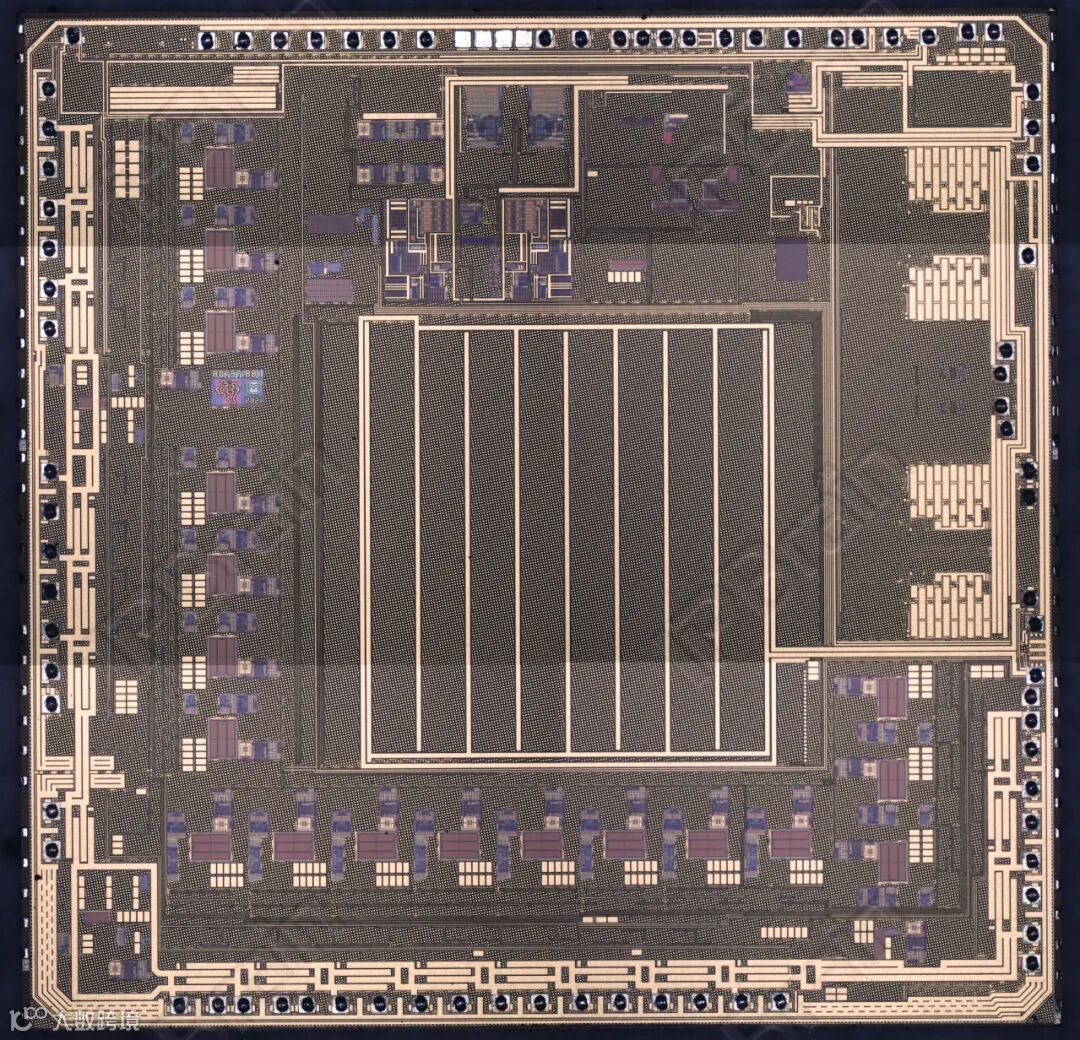

BQ79758-Q1 概貌图（图源：IPBrain平台）

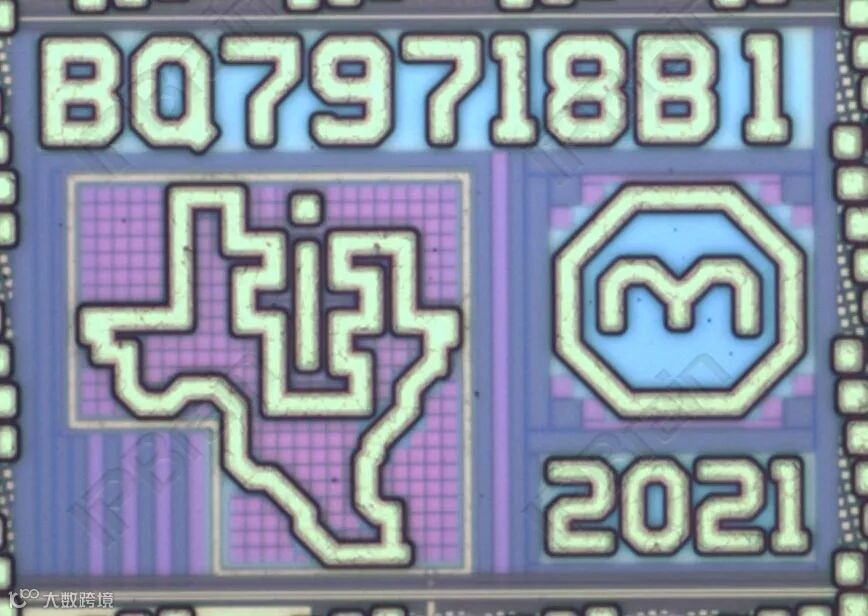

BQ79758-Q1 LOGO（图源：IPBrain平台）
Basic Information
03 BQ78706
电路描述

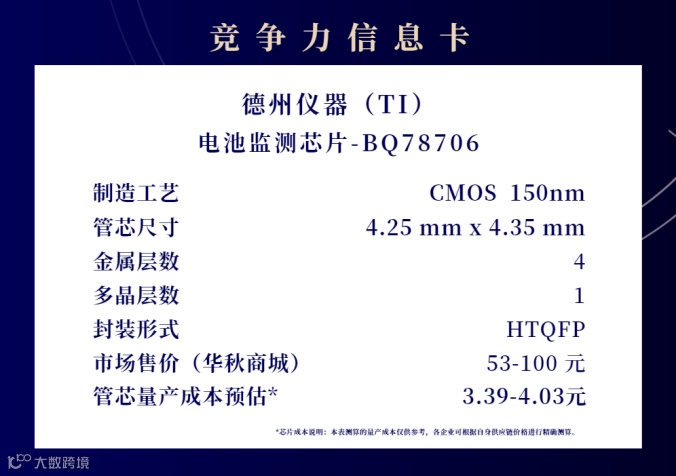

BQ78706是德州仪器(TI)推出的高精度电池监测器芯片，专为电动工具、储能系统等中低压电池组设计。该器件支持9-14节串联电池的精准电压测量(±1mV)，集成300mA主动均衡功能，符合ASIL B功能安全等级。采用HTQFP封装(10.00mm×10.00mm)，工作温度范围-40°C至+85°C，符合工业级应用要求。其低功耗特性(典型工作电流60μA)特别适合便携式设备，可显著延长电池组使用寿命。
芯片图像信息
BQ78706 概貌图（图源：IPBrain平台）
BQ78706 LOGO（图源：IPBrain平台）
Basic Information
03 总 结
BQ79718-Q1：18通道电池监测，支持ASIL-D功能安全等级，适用于18节串联电池组（最高800V）。
BQ79758-Q1：16通道电池监测，符合ASIL-D标准，包含两个独立电流检测ADC（±0.1%增益误差漂移，±275mV输入范围），适用于中高压电池系统。
BQ78706：9-14通道，侧重低成本方案，支持ASIL-B功能安全等级。
BQ79718-Q1：集成高精度电压/温度监测、主动均衡及隔离通信，支持环形菊花链架构。
BQ79758-Q1：通信接口兼容SPI/CAN，最大可以堆叠64个器件。
BQ78706：基础监测功能，可能缺少主动均衡或高级诊断。
BQ79718-Q1：电动汽车高压电池包（如800V系统）。
BQ79758-Q1：混合动力车或轻型商用车。
BQ78706：储能或消费类电池管理。
END
