你知道吗？在数字世界与无线信号交织的时代，5G基站在城市高楼间织就的每一缕信号网络，雷达在夜空中捕捉的每一个目标，便携测试设备在机房捕捉的每一次频谱异常，其背后都藏着射频收发器的“神助攻”。
当传统射频芯片还在纠结“频段覆盖”与“带宽性能”如何平衡时，它直接甩出王炸：全频段通吃，从2G到5G全兼容，200MHz接收带宽像“高速车道”一样让数据狂飙，450MHz发射合成带宽更是把信号质量卷到极致——相当于别人还在骑单车，它已经开上了磁悬浮列车。
它就是——ADRV9009👈，这位射频领域的“多面手”，以超宽频率覆盖、高集成度设计和灵活的信号处理能力，成为通信、雷达、工业等领域的核心驱动力。
接下来大家跟着平台君一起探索ADRV9009的奥秘吧！
Chip Overview
01 芯片概述
ADRV9009是ADI一款高集成度射频捷变收发器，提供双通道发射器和接收器、集成式频率合成器以及数字信号处理功能。
该芯片采用先进的直接变频架构（零中频架构），省去了传统超外差架构中的中频阶段，直接将射频信号转换到基带或直接下变频到低频范围进行处理，使通信系统运行更可靠稳定。

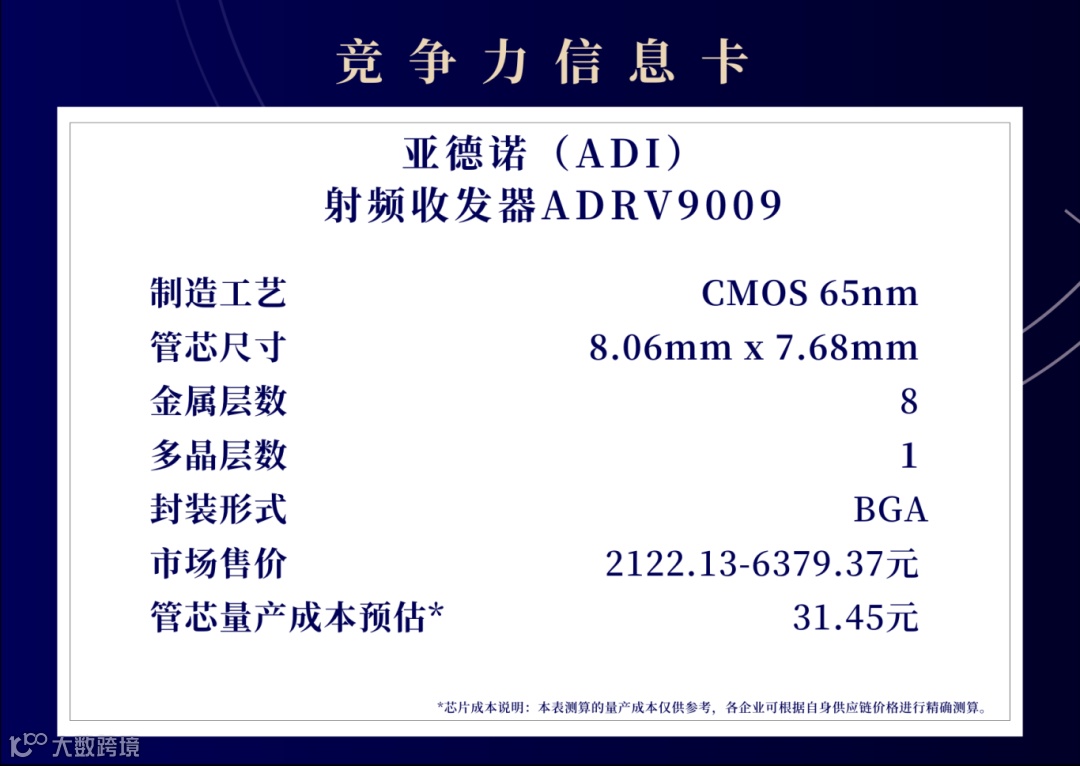

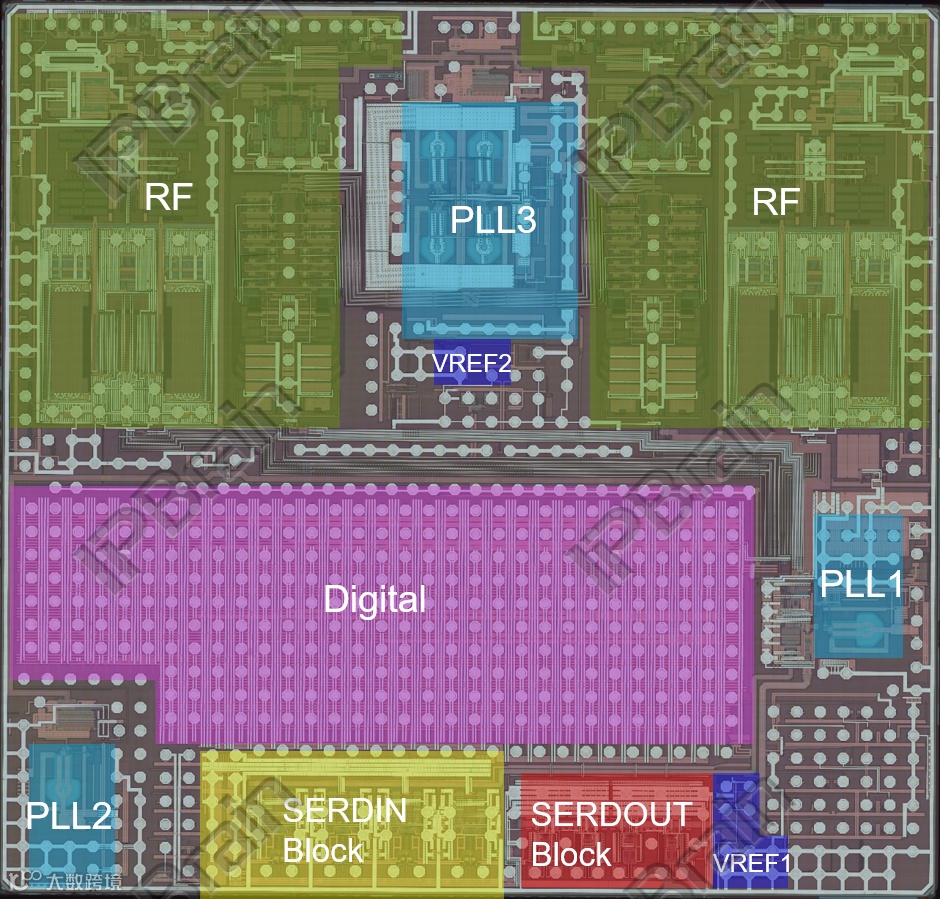

它有8层金属布线，为CMOS 65nm工艺，管芯面积为8.06x7.68mm²，下图平台君给大家展示了该芯片的概貌图。
概貌图（图源：IPBrain平台）
另外，它还具有独特的多芯片相位同步技术，可同步多个芯片之间的射频本振（LO）相位和基带时钟。芯片内部集成了锁相环（PLL），并采用时钟树结构来保持总体系统频率和相位同步。
ADRV9009集成的PLL模块是核心频率合成单元，负责为发射器和接收器信号路径提供高性能、低功耗的小数N分频RF频率合成。
下图为它的电路图，该图对应上面概貌图中的PLL1模块。

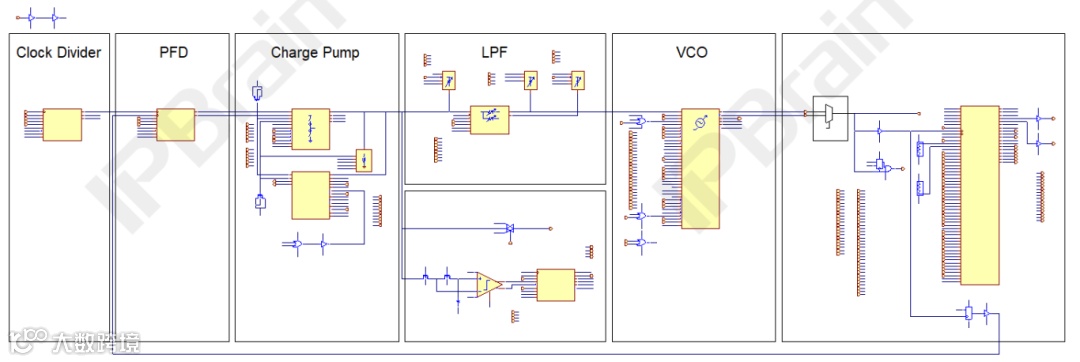

PLL电路图（图源：IPBrain平台）
提到PLL，此前平台君发表过关于PLL（锁相环）的深度解析文章，感兴趣的小伙伴可以点击下方链接查看原文哦。
Performance Advantages
02 优势性能
1、超宽带覆盖
该芯片支持75 MHz至6 GHz全频段覆盖，能够适应不同频段和功率要求的数据传输需求，其带宽更是让信号质量“卷到没朋友”，下表为带宽的最大值。
| 参数类别 | 规格（最大值） |
|---|---|
|
|
|
|
|
|
|
|
|
2、抗干扰跳频
该芯片集成高动态范围，具备固有抗混叠特性，提升了信号的完整性。另外它还支持快速跳频，增强了频谱利用率和抗干扰能力。
3、智能校准
该芯片内置自动增益控制（AGC）、正交误差校正（QEC）、LO泄漏补偿和数字滤波，实时动态校正信号误差，能够有效减少基带处理负担。
4、高速数据接口
该芯片采用JESD204B接口，支持高达12.288GBPS的通道速率，非常适用于高速数据传输的场景。
5、封装与功耗
该芯片可直接由1.3V和1.8V调节器供电，支持全面的节电模式，在保证性能的同时降低功耗，这对于需要长时间运行且对功耗有严格要求的通信设备来说尤为重要。

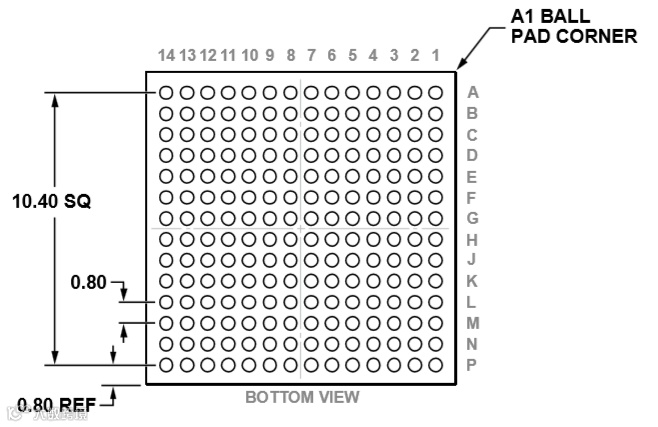

它采用12 mm × 12 mm的196引脚芯片级球栅阵列（CSP_BGA）封装，下图为它的球栅阵列封装图。
球栅阵列封装图（图源：芯片规格书）
Chip Details
03 芯片细节
ADRV9009射频收发器通过突破性的高度集成与先进的架构设计，解决了传统射频系统在宽带、多通道和动态可重构应用中的核心痛点，是推动5G及后5G通信网络部署、实现无线电和雷达系统、以及开发先进测试仪表的关键技术。
了解了这么多，接下来平台君给大家分享一些该芯片的器件细节图。

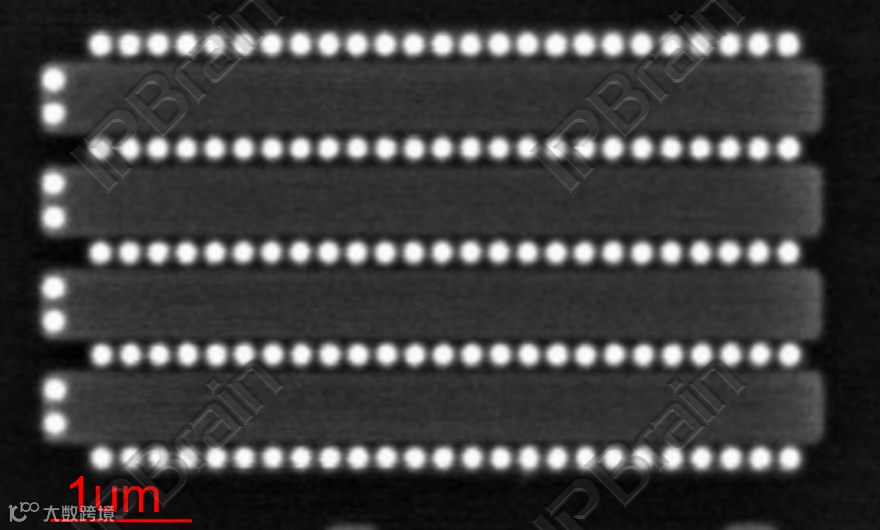

MOS管（图源：IPBrain平台）

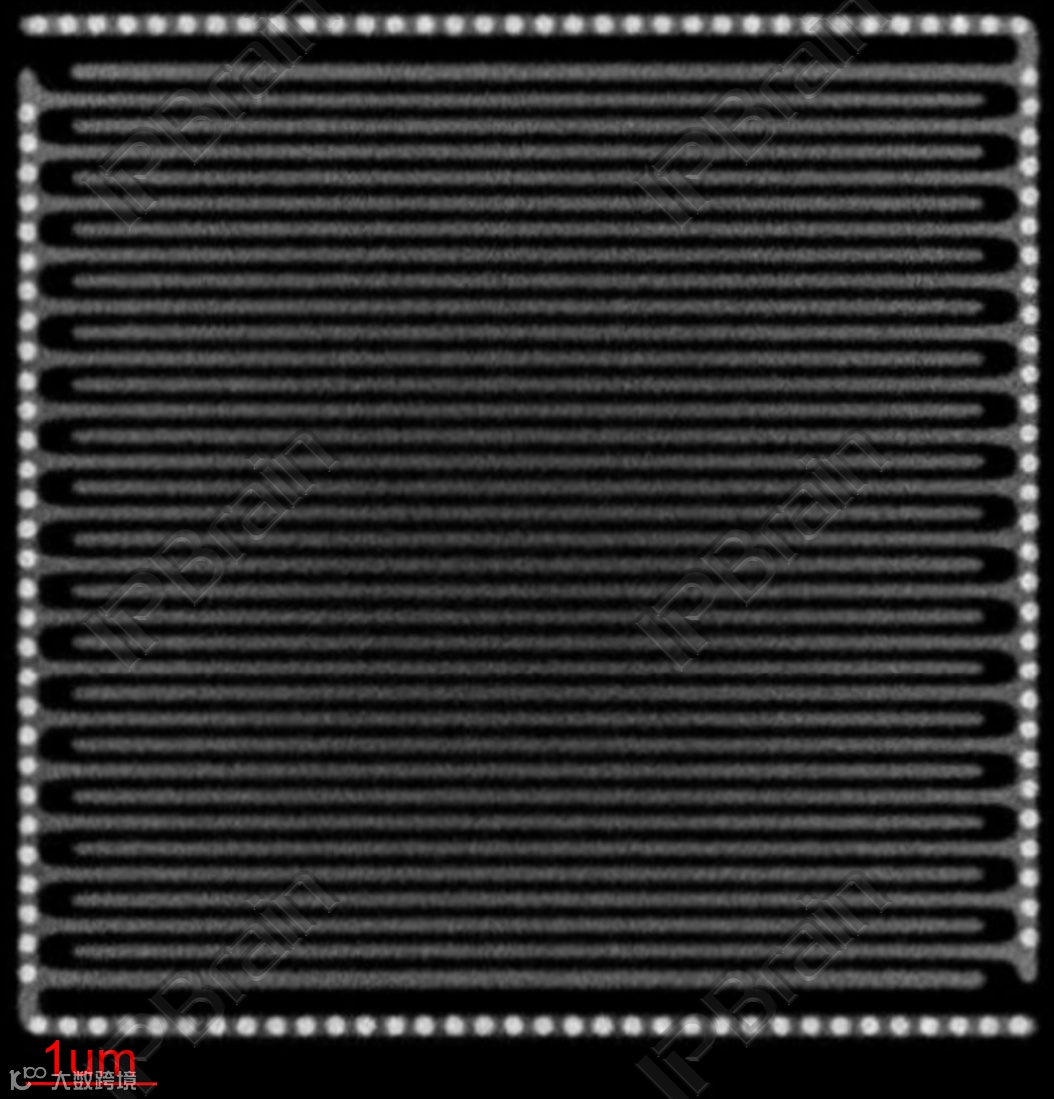

电容（图源：IPBrain平台）

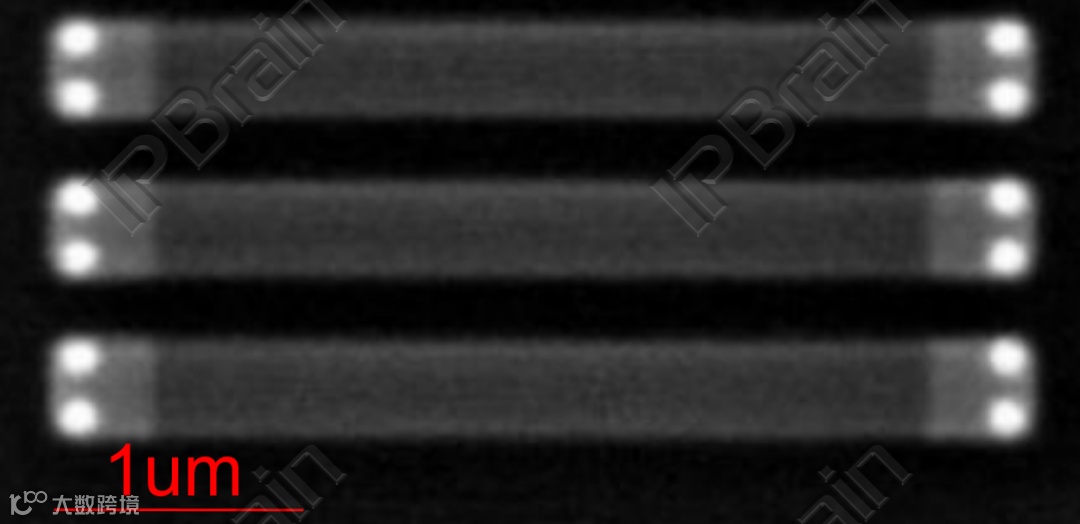

电阻（图源：IPBrain平台）

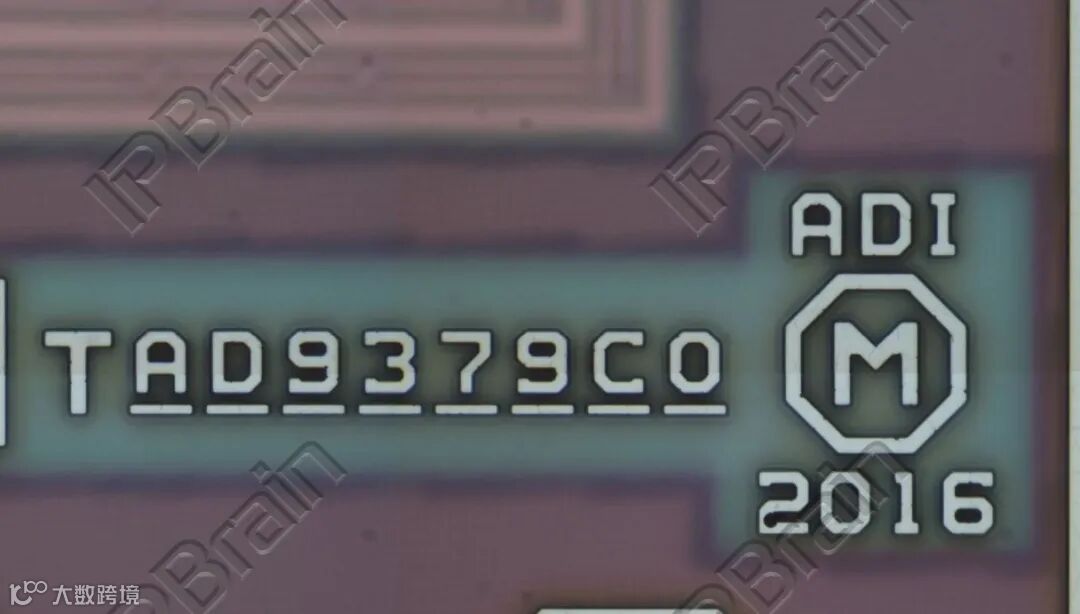

LOGO图（图源：IPBrain平台）
