【变电】2015年版•输变电工程安全文明施工设施配置标准

1. 安全设施标准化

1.1安全隔离设施

1.1.1 管扣件组装式安全围栏

适用于相对固定的施工区域（材料站、加工区等）的划定、临空作业面（包括坠落高度2m及以上的基坑）的护栏及直径大于1m无盖板孔洞的围护。

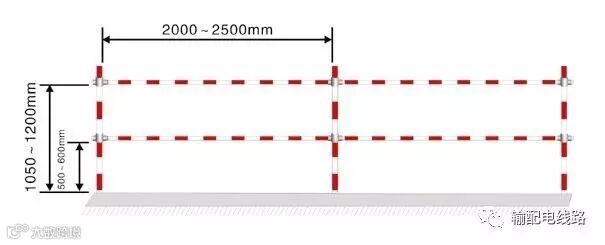

（1）结构及形状

采用钢管及扣件组装，应由上下两道横杆及立杆组成，其中立杆间距为2.0～2.5m，立杆打入地面50-70cm深，离边口的距离不应小于50cm；上横杆离地高度为1.0～1.2m，下横杆离地高度为50-60cm，杆件强度应满足安全要求，在上横杆任何处能经受任何方向的1000N外力；临空作业面应设置高180mm的挡脚板或安全立网。杆件红白油漆涂刷、间隔均匀，尺寸规范。安全围栏的结构、形状如图1所示。

图1  钢管扣件组装式安全围栏的结构、形状示意图



（2）使用要求

安全围栏应与警告、提示标志配合使用，固定方式应稳定可靠，人员可接近部位水平杆突出部分不得超出100mm。

 1.1.2  门形组装式安全围栏

适用于相对固定的施工区域、安全通道、重要设备保护、带电区分界、高压试验等危险区域的区划。

（1）结构及形状

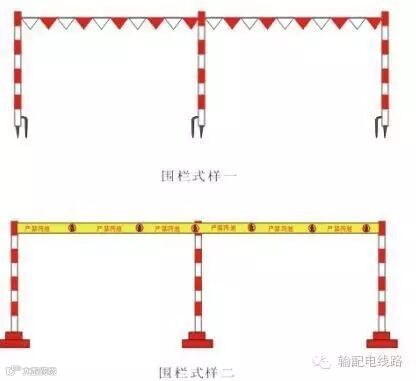

采用围栏组件与立杆组装方式，钢管红白油漆涂刷、间隔均匀，尺寸规范。安全围栏的结构、形状及尺寸如图2 所示。

图2  门形组装式安全围栏的结构、形状及尺寸示意

（2）使用要求

① 安全围栏应与警告标志配合使用、在同一方向上警告标志每20m至少设一块。

② 安全围栏应立于水平面上，平稳可靠。

③ 当安全围栏出现构件焊缝开裂、破损、明显变形、严重锈蚀、油漆脱落等现象时，应经修整后方可使用。

 1.1.3  安全隔离网

适用扩建工程施工区与带电设备区域的隔离。

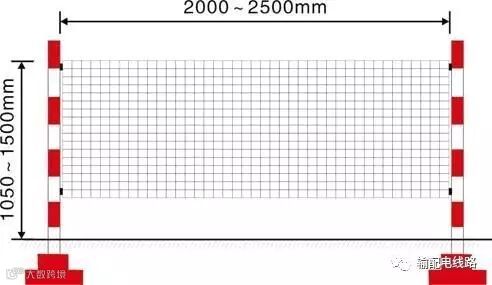

（1）结构及形状

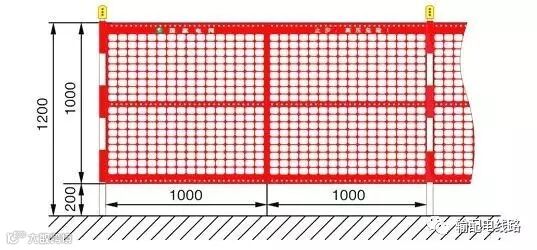

采用立杆和隔离网组成，其中立杆跨度为2.0～2.5m，高度为1.0～1.5m，立杆应满足强度要求（场地狭窄地区宜选用绝缘材料），隔离网应采用绝缘材料。安全隔离网的结构、形状如图3 所示。

图3  安全隔离网的结构、形状示意

（2）使用要求

安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。与带电区域设备的隔离围栏应留有足够的安全距离。

 1.1.4 提示遮栏

适用施工区域的划分与提示（如变电站内施工作业区、吊装作业区、电缆沟道及设备临时堆放区，以及线路施工作业区等的围护）。

（1）结构及形状

由立杆（高度1.0～1.2m）和提示绳（带）组成，安全提示遮栏的结构、形状如图4 所示。

图4  安全提示遮栏的结构、形状示意和实例



（2）使用要求

安全围栏应与警告、提示标志配合使用，固定方式根据现场实际情况采用，应稳定可靠。

1.2孔洞防护设施

1.2.1 孔洞盖板及沟道盖板

适用于孔洞或沟道的安全防护。

（1）结构及形状

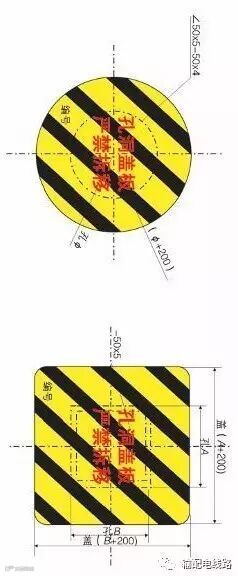

孔洞及沟道临时盖板使用4～5mm 厚花纹钢板（或其他强度满足要求的材料，盖板强度为10kPa）制作，并涂以黑黄相间的警告标志和禁止挪用标识，制作标准如图5 所示。盖板下方适当位置（不少于4 处）设置限位块，以防止盖板移动。遇车辆通道处的盖板应适当加厚，以增加强度。

图5  孔洞盖板制作标准

（2）使用要求

① 孔洞及沟道临时盖板边缘应大于孔洞（沟道）边缘100mm ，并紧贴地面。

② 孔洞及沟道临时盖板因工作需要揭开时，孔洞（沟道）四周应设置安全围栏和警告牌，根据需要增设夜间警告灯，工作结束应立即恢复。

③孔洞防护盖板上严禁堆放设备、材料。

1.3施工用电设施

施工用电设施：施工现场临时用电应采用三相五线制标准布设，站内配电线路宜采用直埋电缆敷设，埋设深度不得小于0.7 m，并在地面设置明显提示标志，如图6所示。如采用架空线，应按沿围墙布线方式，应满足现场临时用电需要和交通安全要求。总配电箱、分配电箱、开关箱和便携式电源盘应满足电气安全及相关技术要求，漏电保安器应定期试验，确保功能完好。各类接地可靠，采用黄绿双色专用接地线。

图6 地下电缆标识示例

1.3.1 电源配电箱

适用于现场生活、办公、施工临时动力控制电源。

（1）结构及颜色

标准结构及颜色如图7 所示，图8为标准配电箱内部接线方式及应用实例。

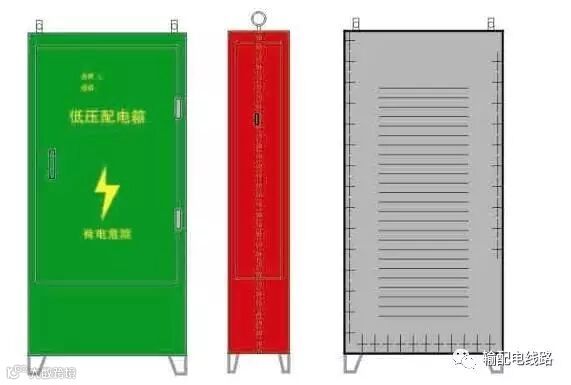

图7  标准配电箱制作标准（结构及颜色）

   图8  标准配电箱内部接线方式及应用实例



（2）使用要求

① 按规定安装漏电保护器，每月至少检验一次，并做好记录；

② 应有专业电工管理，并加锁。为方便使用和检修，配电箱四周可不设置安全围栏。

③ 箱体内应配有接线示意图，并标明出线回路名称。

（3）技术要求

① 设备产品应符合现行国家标准的规定，应有产品合格证及设备铭牌；

② 箱体外表颜色为绿色（C100 Y100）、铅灰色（K50）或橙色（M60 Y100），同一工程项目箱体外表颜色应统一；

③ 箱门标注“有电危险”警告标志及电工姓名、联系电话，总配电箱、分配电箱附近应配置干粉式灭火器。

④ 配电箱内母线不能有裸露现象

⑤固定式配电箱、开关箱应与地面保持一定垂直距离应。

1.3.2 便携式卷线盘

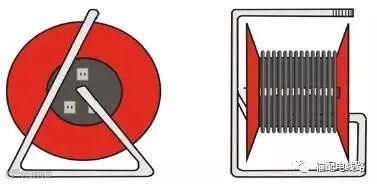

（1）用于施工现场小型工具及临时照明电源，如图9 所示。

图9  便携式卷线盘示意图

（2）使用要求

① 卷线盘选择要求：应配备漏电保护器（30mA，0.1s），电源线应使用橡皮软线。

② 负荷容量：限220V，2kW 以下负荷使用；

③ 电源线在拉放时应保持一定的松驰度，避免与尖锐、易破坏电缆绝缘的物体接触；

④ 电缆线长度不得超过30m。

（3）技术要求

电缆线应为三芯电缆（其中一芯为接零保护线）。

1.3.3 照明设施

施工作业区采用集中广式照明，局部照明采用移动立杆式灯架。

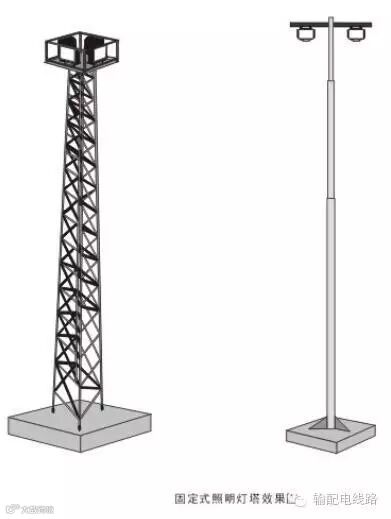

（1）集中广式照明适用于施工现场集中广式照明，灯具一般采用防雨式，底部采用焊接或高强度螺栓连接，确保稳固可靠。广式照明灯塔结构及形如图10所示，灯塔应可靠接地。

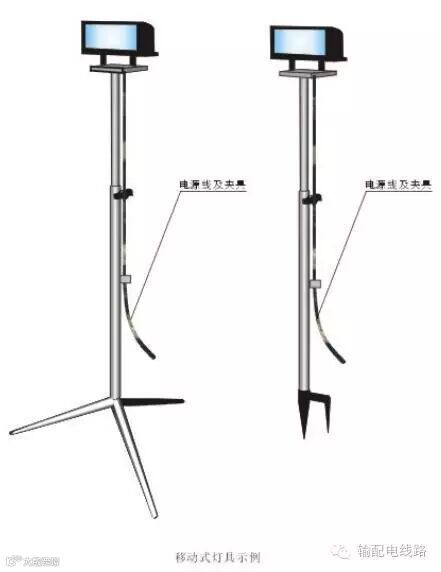

（2）移动立杆式灯架可根据需要制作或购置，电缆绝缘良好，结构及形如图11所示。

图10  集中广式照明灯塔示例

图11  移动立杆式灯架示例

1.4安全通道

安全通道：安全通道根据施工需要可分为斜型走道、水平通道，要求安全可靠、防护设施齐全、防止移动，投入使用前应进行验收，并设置必要的标牌、标识，如图12所示。

图12  安全通道图示和实例

（1）结构及尺寸

变电工程脚手架安全通道、斜道的搭设执行《变电工程落地式钢管脚手架搭设安全技术规范》（Q／GDW274—2009）；电缆沟安全通道宜用Φ40钢管制作围栏，底部设两根横栏，上铺木板、钢板或竹夹板，确保稳定牢固，高1.2m，宽800mm，长度根据电缆沟的宽度确定。

（2）使用要求

固定牢固，不能随意拆除，悬挂“从此通行”标志牌。

1.5危险品防护设施标准化

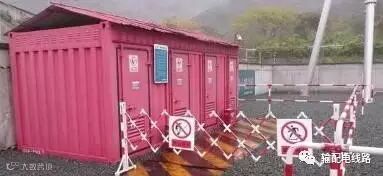

危险品临时存放库：易燃、易爆危险品应设置专用存放库房，下方设置通风口，配齐消防器材，并配置醒目标识，专人严格管理，如图13所示。

图13  危险品临时存放库实例

1.6起重作业防护设施标准化

起重作业防护和立塔作业区应设置围栏防护，如图14、15所示。

图14起重作业防护围栏示例

图15组立塔吊装作业区域围栏示例

1.7高处作业防护设施

 1.7.1 攀登自锁器

如图16所示。使用要求如下。

图16 攀登自锁器实例

（1）产品应具备生产许可证、产品合格证及安全鉴定合格证；

（2）主绳应根据需要在设备构架吊装前设置好；

（3）主绳应垂直设置，上下两端固定，在上下统一保护范围内严禁有接头；

（4）主绳与设备构架的间距应能满足自锁器使用灵活方便；

（5）使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好无疑后，方可使用；

（6）安全绳和主绳严禁打结、绞结使用。绳钩应挂在安全带连接环上使用，一旦发现异常应立即停止使用；

（7）严禁尖锐、易燃、强腐蚀性以及带电物体接近自 锁器及其主绳；

（8）自锁器应专人专用，不用时妥善保管; 并经常性检查；应根据个人使用频繁的程度确定检查周期，但不得少于每月一次。

 1.7.2  高处作业平台

高处作业平台：主要用于线路工程现场施工平衡挂线出线临锚以及在山区、深沟、水田、特种农作物地段、跨越电力线施工时，导地线不能落地压接而采用本平台施工，如图17所示。

图17  操作平台应用实例

（2）使用要求

① 运输时要防止挤压变形。每年要做一次载荷试验。

② 平台在地面组装牢靠，在临锚绳上挂提升滑车，用钢丝绳将平台提升到工作位置调平固定，提升和使用时要防止冲撞和摇摆。

③ 严禁超负荷使用。

（3）技术要求

使用负荷和尺寸应根据现场条件确定，一般采用铝合金型材和铝合金板材制作而成，并满足施工载荷的强度要求。

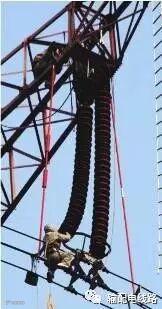

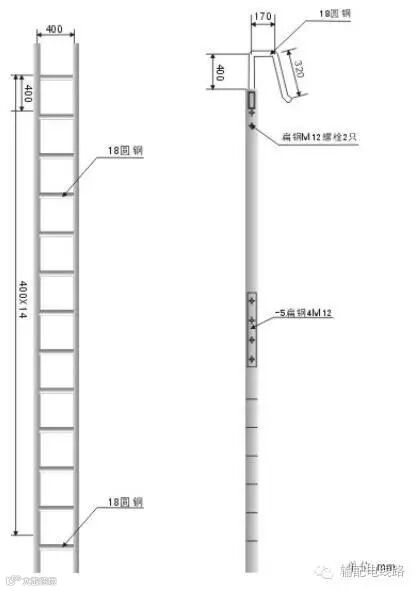

1.7.3 下线爬梯

施工人员高处上下悬垂瓷瓶串和安装附件时专用的铝合金或软爬梯，一般与速差自控器配套使用，如图18所示。

图18  下线爬梯制作标准及应用示例

（1）结构及尺寸

采用铝合金制作（或其他材料）梯身长6000mm，可两节3000mm长度进行连接，调节量为600mm。

（2）使用要求

① 定期进行承载试验，每次使用前应进行外观检查。

② 使用时梯头应牢固连接在铁塔横担上，操作人员应使用速差自锁器做二道保护。

③ 人员上下爬梯要稳，避免爬梯摆动幅度过大。

4. 绝缘梯如图19所示。

图19  绝缘梯应用实例

1.8消防设施标准化

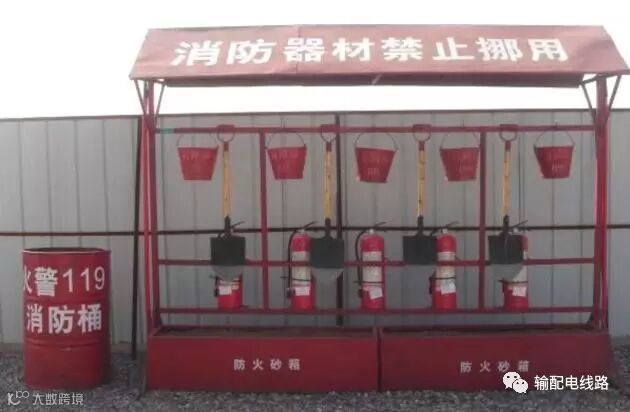

消防设施：按规定配备合格、有效的消防器材，并使用标准式样的消防器材架、箱，如图20所示。消防设施应设置在适宜的位置。

图20  消防器材及相关设施示例

1.9架线跨越作业防护设施标准化

1. 跨越架如图21所示。

图21  跨越架实例图

2. 承力索如图22所示。

图22  跨越架承力索应用实例

3. 绝缘网和绝缘绳

绝缘安全网和绝缘绳通常用于带电跨越施工；防止物体（导线、地线、牵引绳等）坠落，或用来避免、减轻坠落及物体打击伤害带电体的网具，如图23所示。

（1）结构及尺寸

绝缘网一般由网体、边绳、系绳等构件组成。同一张网上的同种构件的材料、规格和制作方法须一致，外观平整。

（2）使用要求

① 迪尼玛绳在施工中禁止系扣进行锚固，应用原绳的绳套和卸扣进行锚固，收绳时盘绳直径不得小于400mm。绝缘绳要避免与尖锐物体、粗糙表面、热源体等接触。

② 每次使用前应进行外观检查。

图23  绝缘绳及绝缘网应用实例

1.10预防雷击和近电作业防护设施

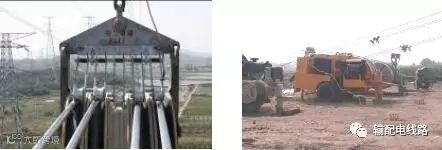

1. 接地滑车如图24所示

图24  接地滑车应用实例

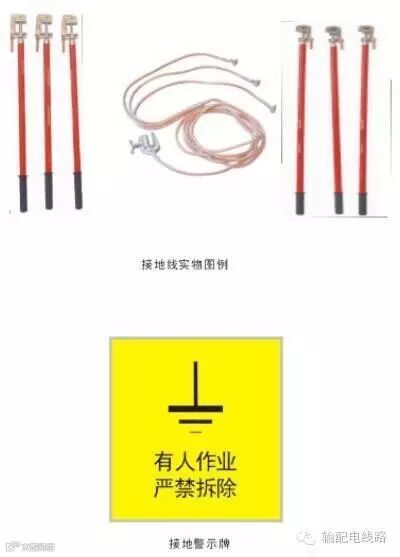

2. 接地线

接地线（分工作接地线和保安接地线），如图25 示例。用于防止邻近高压线路静电感应触电或误合闸触电的安全接地。其中工作接地用于工作地段两端的接地，保安接地线用于作业点的接地。

（1）结构及尺寸

施工接地线由接地端、接地导线和有弹簧的夹板组成。接地线外皮有绝缘层，当与导线相撞时，夹板内的弹簧作用夹体自动夹住导线。

（2）使用要求

使用合格证件齐全的产品，经验电证实设备或线路业已停电后，先将施工接地线一端用螺栓紧固在接地体上，再把夹体的夹板打开，支好弹簧板，操作人员手提接地线使夹体对准需接地的导线或架空地线，相撞后夹体夹住导线或地线；卸除时，先摘除夹板，最后松卸接地螺栓。

（3）技术要求

在感应电压较高的场所，施工人员还应穿防静电服；施工接地线截面应按用途正确选择。

图25  接地线示意图

3. 验电器

用于检验线路或设备是否带电。

（1）结构及尺寸

产品应具备生产许可证、产品合格证及安全鉴定合格证，有关技术保证文件应齐全。并根据产品技术要求进行使用和保管。

（2）使用要求

① 使用前应根据被测线路的额定电压选用合适型号的指示器和操作杆。并进行外观检查，验电器各部分的连接应牢固、可靠、指示器密封完好，表面光滑、平整、指示器上的标志完整。绝缘杆表面清洁、光滑，无划痕及硬伤。

② 验电操作前应先对指示器进行自测试验合格后，才能将指示器旋转固定在操作杆（绝缘杆）上，并将操作杆（绝缘杆）拉伸至规定长度，（以节数顺序编号全部依次露出为准）再做一次自检后才能进行验电操作。

③ 要避免跌落，挤压，强烈冲击振动，不要用带腐蚀化学溶剂和洗涤剂等溶液搽试。不要放在露天烈日下暴晒，经常保持清洁，存放于干燥处。

（3）技术要求：按规定定期进行预防性试验。

2. 个人防护用品标准化

2.1个人防护用品

 2.1.1 安全帽

用于作业人员头部防护。

使用要求：公司所属单位安全帽应按照国家电网公司标识管理要求和安全设施标准制作，安全帽前面有国家电网公司标志，后面为单位名称及编号，并按编号定置存放。安全帽实行分色管理。红色安全帽为管理人员使用，黄色安全帽为运行人员使用，蓝色安全帽为检修（施工、试验等）人员使用，白色安全帽为外来参观人员使用。如图26所示。

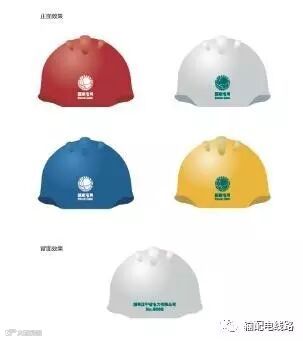

图26  安全帽示例

 2.1.2 工作服

应按劳动防护用品规定制作或采购，如图27所示。

（1）材质要求

工作服应具有透气、吸汗及防静电等特点，一般宜选用棉制品。

（2）使用要求

除焊工等有特殊着装要求的工种外，同一单位在同一施工现场的员工应统一着装。

图27  工作服示例



 2.1.3 胸卡

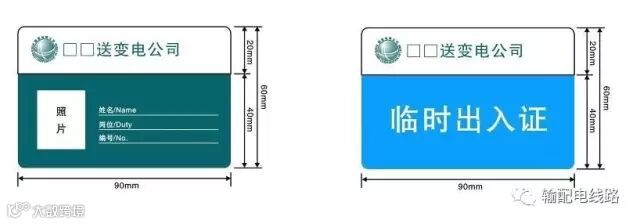

是表明人员身份的证件。胸卡及临时出入证按标准式样统一制作，尺寸为90mm×60mm，如图28 所示。

使用要求：所有现场人员均应佩带胸卡，临时进入现场的参观、检查等人员需要佩带临时出入证。

图28  胸卡及临时出入证标准式样

2.1.4 手套、绝缘手套

用于保护手部免受伤害或者防止触电伤害，可分为劳保手套和绝缘手套两类。

（1）劳保手套

根据作业性质选用，通常选用帆布、棉纱手套；焊接作业应选用皮革或翻毛皮革手套。

使用要求：操作车床、钻床、铣床、砂轮机，以及靠近机械转动部分时，严禁戴手套。

（2）绝缘手套

用于对高压验电、挂拆接地、高压电气试验、牵张设备操作等作业人员的保护，使其免受触电伤害，如图29所示。使用要求如下。

① 定期检验绝缘性能，泄漏电流须满足规范要求。

② 使用前进行外观检查，作业时须将衣袖口套入手套筒口内。

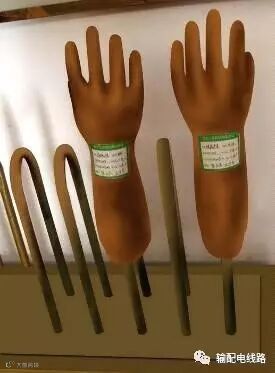

③ 使用后，应将手套内外擦洗干净，充分干燥后，撒滑石粉，在专用支架上倒置存放。

图29  绝缘手套存放示意

 2..1.5 防护眼镜

保护操作者眼睛不受作业时产生的飞屑、强光等伤害。

使用要求：作业时可能产生飞屑、火花、烟雾及刺眼光线等作业人员应带防护眼镜。使用前应作外观检查。

 2.1.6 防静电服

防静电服（屏蔽服）：用于在邻近高压、强电场等作业的人身防护。屏蔽服包括上衣、裤子、帽子、手套、短袜、鞋等，如图30所示。使用要求如下。

图30  防静电服及应用实例

（1）使用前应作外观检查，主要检查服装有无破损、开线、连接头是否牢固。

（2）每年应进行一次对屏蔽服任意两点间的电阻值测量。

（3）服装穿好后，检查连接后的螺母与螺栓不能有松动间隙。连接好后再用电阻表测量手套、导电袜（或导电鞋）与衣服之间是否导通，以确认连接是否可靠。穿戴完毕后，方可按规程进行作业操作。

（4）作业完成后，要仔细检查服装，如有玷污或破损，需要清洁和修复后装箱入库以备下次使用。该服装不能机洗，可用中性洗衣粉浸泡后，用毛刷刷洗后，用清水洗净即可，阴凉处晾干，不可日光曝晒。储存在干燥通风处，避免潮湿。

 2.1.7 防尘口（面）罩

防止可吸入颗粒物及烟尘对人体的伤害。根据作业内容及环境，选择防尘口罩或面罩。

2.2高处作业防护用品

 2.2.1 安全带、全方位防冲击安全带

在坠落高度2m及以上高处作业的施工人员应佩带安全带，使用示意图如图31所示。在杆塔上高处作业的施工人员宜（全高超过80m杆塔应）佩带全方位防冲击安全带。使用要求如下。

（1） 按规定定期进行试验。

（2） 使用前进行外观检查，做到高挂低用。

（3） 应存储在干燥、通风的仓库内，不准接触高温、明火、强酸和尖锐的坚硬物体，也不允许长期暴晒。

图31  安全带使用示意图



 2.2.2 攀登自锁器（含配套缆绳或轨道）

攀登自锁器（含配套缆绳或轨道）：用于预防高处作业人员在垂直攀登过程发生坠落伤害的安全防护用品。一般分为分绳索式攀登自锁器和轨道式攀登自锁器。线路工程作业应使用攀登自锁器。220kV及以上变电工程作业人员上下时构架时应使用攀登自锁器。

（１）绳索式攀登自锁器结构设置：主绳应根据需要在设备构架（或塔材）吊装前设置好；主绳宜垂直设置或沿攀爬物设置，上下两端固定，在上下同一保护范围内严禁有接头；主绳与设备构架（或杆塔）的间距应能满足自锁器灵活使用，结构形状、实物如图32所示，实际应用如图33所示（主绳一般。安装在右侧，便于挪移自锁器）。

图32  绳索式自锁器实物示例图

图33    绳索式自锁器应用示例图

（2）使用要求

①自锁器的使用应按照产品技术要求进行；使用前应将自锁器压入主绳试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好后，方可使用；安全绳和主绳严禁打结、绞结使用。绳钩应挂在安全带连接环上使用，一旦发现异常应立即停止使用。严禁尖锐、易燃、强腐蚀性以及带电物体接近自锁器及其主绳。

②自锁器应专人专用，不用时应妥善保管。

（3）轨道式攀登自锁器结构设置：轨道设置应根据需要在设备构架吊装前设置好，固定可靠，轨道与设备构架的间距应能满足自锁器灵活使用。

结构形状、实物及应用如图34所示。

图34  轨道式自锁器实物及应用实例



（4）使用要求

①自锁器的使用应按照产品技术要求进行；使用前应将自锁器装入轨道试拉，当猛拉圆环时应锁止灵活，待检查安全螺丝、保险等完好无疑后，方可使用；绳钩应挂在安全带连接环上使用，一旦发现异常应立即停止使用。

②自锁器应专人专用，不用时妥善保管。

 2.2.3 速差自控器

速差自控器：用于杆塔高处作业短距离移动或安装附件时，为施工人员提供的全过程安全防护设施，实例图示见图35 所示。

（1）使用要求

① 设置位置应符合产品技术要求；每次使用前应做试拉试验，确认正常后方可使用；应高挂低用，注意防止摆动碰撞，水平活动应在以垂直线为中心半径1.5m 范围内，如图36所示。

② 严禁将钢丝绳打结使用。自控器的绳钩应挂在安全带的连接环上使用。

③ 自控器上的部件不得任意拆装，出现故障应立即停止使用；在使用中应远离尖锐、易损伤壳体和安全绳的物体，防止雨淋、浸水和接触腐蚀性物质。

④ 应由专人负责保管、检查和维修。

（2）技术要求

① 一旦人员失足，应在0.2m内锁止，使人员停止坠落。

② 速差自控器各安全部件应齐全，并有省级以上安全检验部门检验的产品检验合格证；有关技术文件齐全。

图35  速差自控器实物示例

图36  速差自控器应用示例

 2.2.4 水平安全绳

（1）适用范围

用于人员高处水平移动过程中的人身防护，两端必需可靠固定，应用示例如图37所示。

（2）使用要求

① 绳索规格：不小于Φ16 锦纶绳或Φ13 的钢丝绳。

② 使用前应对绳索进行外观检查。

③ 绳索两端可靠固定，并收紧，绳索与棱角接触处加衬垫。

④ 架设高度离人员行走落脚点在1.3～1.6m为宜。

图37   水平安全绳应用示例

3. 现场办公区布置标准化

3.1项目部办公区布置要

1. 办公区和生活区应相对独立，变电站工程施工项目经理部办公临建房屋，宜设置在站区围墙外，并与施工区域分开隔离、围护，全站临时建筑设施主色调与现场环境相协调。图38为变电项目部布置示例。

图38  项目部布置示例

2. 线路工程、变电扩建工程和低电压工程，受条件限制，无法搭设临建房屋时，项目经理部可租用民房作为施工项目部办公场所，并应做到布置合理、场地整洁、墙体无污物。

3. 项目监理部办公场所应独立于施工项目经理部设置。

3.2业主、监理、施工项目部办公室和会议室

业主、监理、施工项目部办公室入口应设立项目部铭牌，室内布置要求如下。

1.施工项目部应设置会议室，实例如图39所示，办公室布置应规范整齐，办公设施齐全，实例如图40所示。

图39  项目部会议室示例

图40  办公室布置示例

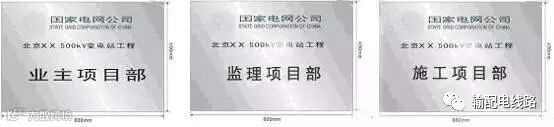

2. 项目部铭牌包括业主项目部、项目监理部、施工项目部铭牌，尺寸为“400mm×600mm”， 格式如图41所示。

 图41  项目部铭牌式样示例

3. 会议室应将安全文明施工组织机构图、安全文明施工管理目标、工程施工进度横道图、应急联络牌等设置上墙。

（1）组织机构图如图42所示

（2）工程项目安全目标如图43所示

（3）工程进度横道图如图44所示

图42 项目部组织机构图示例

图43 工程项目管理目标图例

图44 工程进度横道图示例



（4）应急联络牌示例及实例如图45所示

图45  施工现场应急联络牌实例图

3.3大型标志牌

施工单位应在办公区或施工区设置“四牌一图”即：工程项目概况牌、工程项目管理目标牌、工程项目建设管理责任牌、安全文明施工纪律牌、施工总平面布置图(线路工程为线路走向图)，也可增设单位简介、工程鸟瞰图等内容。标志牌以国网绿（C100 M5 Y50 K40）为基色。大型标志牌一般设置在新建变电站（站）大门外或项目部适宜地点，框架应为钢结构，整体结构稳定。（尺寸:500 kV及以上输变电工程为1500mm×2400mm;220kV及以上输变电工程为1200mm×2000mm; 110（66）kV及以上输变电工程为900mm×1500mm）

（1）工程项目概况牌主要公示工程项目名称及工程简要情况介绍。底板图案及标准式样如图46所示。

（2）工程项目管理目标牌主要明确本项目管理目标，主要包括安全、质量、工期、文明施工及环境保护等目标内容。底板图案及标准式样如图47所示。

图46  工程项目概况牌示例

 图47  工程项目管理目标牌示例

（3）工程项目建设管理责任牌主要公示本项目各参建单位及主要负责人等内容。底板图案及标准式样如图48所示。

（4）安全文明施工纪律牌主要明确本项目安全文明施工主要要求。底板图案及标准式样如图49所示。

图48  工程项目建设管理责任牌示例

图49安全文明施工纪律牌标准尺寸示例

（5）施工总平面布置图主要根据本工程实际绘制，应包括办公、生活、材料设备堆放、加工等区域及变电主要功能区划分。底板图案及标准式样如图50所示。

图50  总平面布置图示例

图51 工程鸟瞰图示例

（6）根据需要设置工程鸟瞰图、主体施工单位介绍等，图51为变电站鸟瞰图示例。

3.4施工现场风险管控公示牌

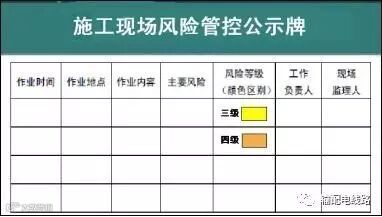

监理、施工项目部应张挂“施工现场风险管控公示牌”，将三级及以上风险作业地点、作业内容、风险等级、工作负责人、现场监理人员、计划作业时间进行公示，并根据实际情况及时更新，确保各级人员对作业风险心中有数。三、四、五级风险分别对应颜色为黄、橙、红，用彩色色块贴于图中。风险管控动态公示牌为国网绿色（C100 M5Y50 K40，尺寸为1800mm×1200mm），标准式样如图52所示。

图52  施工风险管控动态公示牌标准式样

3.5宣传、告示栏

包含宣传栏、标语等。宣传栏用于生活、办公区公告宣传，尺寸为1800mm×1200mm，总高度为2200mm，标准式样及效果如图53所示。

图53  宣传告示牌子标准式样及效果示例

4. 现场生活区布置标准化

4.1员工宿舍

宿舍实行单人单床，禁止睡通铺，如图54所示。

图54  职工宿舍效果示例及实例

1. 宿舍内个人物品应摆放整齐，保持卫生整洁。

2. 宿舍不得随意拉设电线，严禁使用电炉等大功率用电器取暖、做饭。

3. 宿舍应有良好的居住条件，通风良好、整洁卫生、室温适宜，并有专项管理办法。

4.2员工食堂

项目监理部、施工项目经理部的生活设施要求：

1. 员工食堂应配备不锈钢厨具、冰柜、消毒柜、餐桌椅等设施，如图55、56所示。

图55  职工食堂餐具柜实例图

图56  员工食堂实例图（局部）

2. 食堂做到干净整洁，符合卫生防疫及环保要求；炊事人员应按规定体检，并取得健康证，工作时应穿戴工作服、工作帽。

4.3其它生活设施要求

1. 现场生活区应为员工提供洗浴、盥洗设施。卫生间洁净，无明显异味。

2. 为员工提供必要的文化娱乐设施。

3. 保障各种形式外协工的住宿卫生及健康条件。

4. 生活区应设置垃圾箱，垃圾及时清运。

5. 项目部和施工班组应配备急救器材、常用药品箱。

5. 变电工程施工区布置标准化

5.1大门

施工单位应修筑变电站（换流站）大门，要求简洁明快，大门一般由灯箱、围栏、人员通行侧门组成，旁边设警卫室、人员考勤设施等，如图57所示。

图57  进站大门示例

在作业人员上岗的必经之路旁，应设置个人防护用品正确佩戴示意图，可增设安全文化宣传标牌，如图58、59、60所示。上岗前安全管理人员在此检查、督促作业人员正确佩戴个人安全防护用品。

图58  个人安全防护用品使用示例（可增加穿衣镜）

图59  安全文化宣传牌示例

图60  安全文化宣传牌实例

5.2道路标志

道路标志：进变电站（换流站）的主干道两侧应设置国家标准式样的路标、交通标志、限速标志和减速坎等设施，限速标志如图61所示。变电站（换流站）内道路应设置施工区域指示标志，如图62所示。

图61  车辆限速标志制作尺寸及效果示例

图62  区域指示牌示例

5.3建筑物

变电站（换流站）内只允许存在以下临时建筑物。

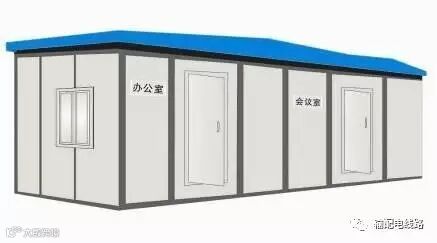

1. 施工队工具间、库房等应为轻钢龙骨活动房或砖石砌体房、集装箱式房屋，如图63所示。

图63  活动房示例

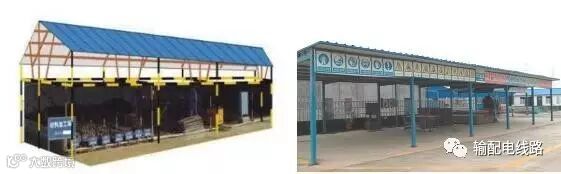

2. 临时工棚及机具防雨棚等应为装配式构架、上铺瓦楞板，如图64所示。施工现场禁用石棉瓦、脚手板、模板、彩条布、油毛毡、竹笆等材料搭建工棚。

图64  临时工棚示例

5.4混凝土搅拌区

混凝土搅拌区如图65所示。

图65  混凝土搅拌区、沉淀池实例图

5.5材料加工区

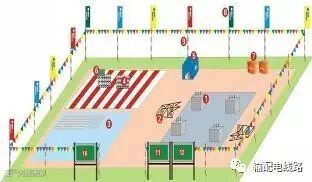

整体布置如图66所示。

图66  材料站整体布置示意图

5.6设备材料堆放区

设备材料堆放区如图67所示。

图67  设备材料堆放区布置示例图

5.7标识牌

标识牌包含设备、材料、物品、场地区域标识、操作规程、风险管控等。

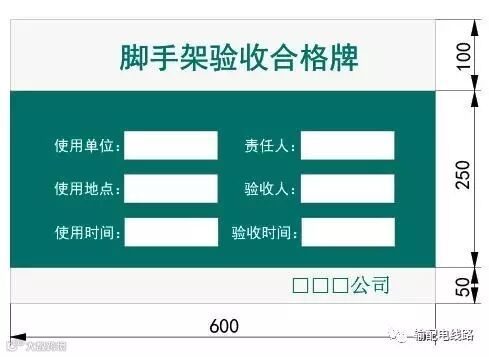

1. 脚手架验收合格牌在脚手架搭设完毕并经监理验收合格后悬挂，脚手架验收合格牌为墨绿色（C100 M5 Y50 K40） ，尺寸为600mm×400mm，标明使用单位、使用地点、使用时间、责任人、验收人、验收时间，如图68所示。

图68  脚手架验收合格牌标准式样

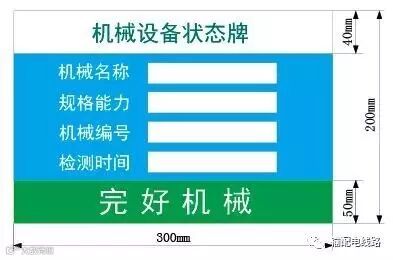

2. 设备状态牌用于表明施工机械设备状态，分完好机械、待修机械及在修机械三种状态牌，如图69所示。可采用支架、悬挂、张贴等形式（规格为300mm×200mm或200mm×140mm）。

图69  机械状态牌标准式样

（1）机械完好状态牌中部为蓝色（C100）底部为绿色（C100 Y100）。

（2）机械待修状态牌中部为蓝色（C100）、底部为黄色（Y100）。

（3）机械在修状态牌中部为蓝色（C100）、底部为红色（M100Y100）。

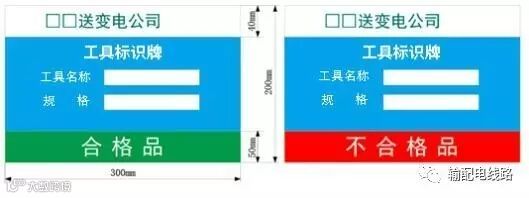

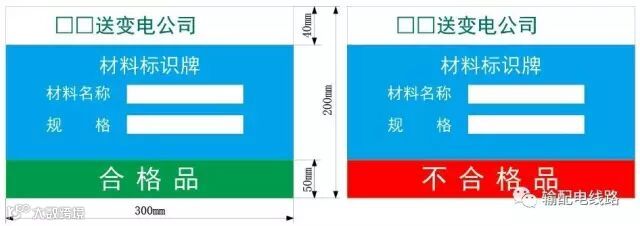

3. 材料/工具状态牌：用于表明材料/工具状态，分完好合格品、不合格品二种状态牌。（规格为300mm×200mm或200mm×140mm）

（1）合格品标识牌中部为蓝色（C100）、底部为绿色（C100Y100），标准式样如图70所示。

（2）不合格品标识牌中部为蓝色（C100）、底部为红色（M100Y100），标准式样如图71所示。

（3）应用实例如图72所示

图70 合格材料/工具标识牌标准式样

图 71 不合格材料/工具标识牌标准式样

图72  材料状态标识应用实例

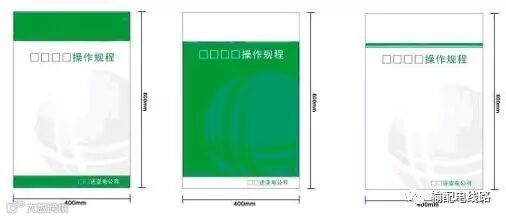

4. 机械设备安全操作规程牌宜醒目悬挂在机械设备附近，可采用悬挂或粘贴方式，内容应醒目、规范。操作规程牌尺寸推荐使用600mm×400mm，式样如图73所示，也可结合实际情况制作。

图73  操作规程牌尺寸及式样示例

5. 现场所有的标志牌、标识牌、宣传牌等制作标准、规范，宜采用彩喷绘制；标志牌、标识牌框架、立柱、支撑件，应使用钢结构或不锈钢结构；标牌埋设、悬挂、摆设要做到安全、稳固、可靠，做到规范、标准。

5.8其他设施

1. 氧气瓶、乙炔瓶现场搬运使用托架或小车，如图74所示。

2. 卷扬机操作控制台宜使用组合式金属罩棚，如图75所示。氧气瓶、乙炔瓶存放使用箱笼。

图74  氧气\乙炔瓶搬运托架

图75  组合式金属罩棚示例

3. 在适宜的地点设置工棚式饮水点，如图76所示，保持场地清洁、饮用水洁净卫生，并设有专人管理。

图76  临时饮水点示例

4. 在现场适宜的区域设置箱式或工棚式吸烟室，如图77所示，施工现场禁止流动吸烟，吸烟室宜设置烟灰缸、座椅或板凳，专人管理，场地保持清洁。

图77  吸烟室效果图及应用示例

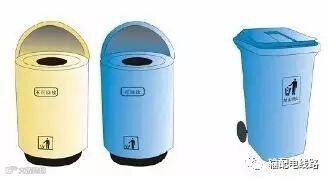

5. 废料垃圾回收设施应包含各类废品回收设施、垃圾筒等，如图78所示。

图78  垃圾筒示例

6. 成品保护措施如图79所示.

图79  成品保护实例实例图

6. 输电线路工程施工区布置标准化

6.1施工区域化管理

基础开挖、杆塔组立、张力场、牵引场、导地线锚固等场地实行封闭管理。采用安全围栏进行围护、隔离、封闭（人员罕至的场所或区域，施工场地不必封闭围护）。

1．基础开挖土石方、机具、材料应实现定置堆放，材料堆放应铺垫隔离、标识。如图80所示

图80  作业材料定置堆放示例

2．杆塔组立现场布置示例及实例如图81所示

图81  杆塔组立现场布置示例及实例图

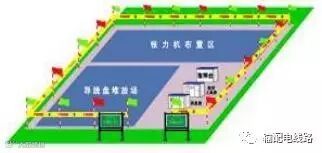

3．张力场、牵引场现场布置示例及实例如图82所示。

图82  线路现场布置实例图

4．适用于输电线路工程施工架设的临时性简易货运索道，运输方式宜采用循环式索道和往复式索道两种形式，如图83所示。

图83  索道运用实例

（1） 索道主要结构部件

索道由多根承载索、返空索、牵引索、始端支架、中间支架、终端支架、驱动装置等部分组成，返空索钢丝绳直径不得小于12mm。索道支架优先采用金属材料或复合材料。

（2） 技术要求

索道架设前应进行施工设计，索道应尽量走直线，如有转角，其角度不宜超过6°，最大不得超过12°。单级索道的长度不宜超过 3000m。除跨越山谷等特殊情况外，单跨索道最大跨距不宜超过1000m；多跨索道相邻支架间的最大跨距不宜超过 600m，弦倾角不宜超过 45°。最高运行速度循 环式60m/min，往复式100m/min。

（3） 使用要求

索道应由使用单位组织进行检查及试验，有关单位参加履行相关手续，索道验收后应有相应记录。单跨或多跨单索循环式索道最大运重不超过2t，跨度一般不超过1000m；单跨或多跨多索循环式索道于运重为2t～5t；多跨索道中间支架一般不超过7个，每跨跨度一般不超过600m，全长一般不超过3000m。

6.2标识牌

施工区域一般应设置施工友情提示牌、安全警示标志牌、设备状态牌（如图69所示）、材料/工具状态牌（如图70、71所示）、机械设备安全操作规程牌（如图73所示）等。跨越架搭设完毕并经监理验收合格后应悬挂跨越架验收合格牌，跨越架验收合格牌参照脚手架验收合格牌制作，如图68所示。

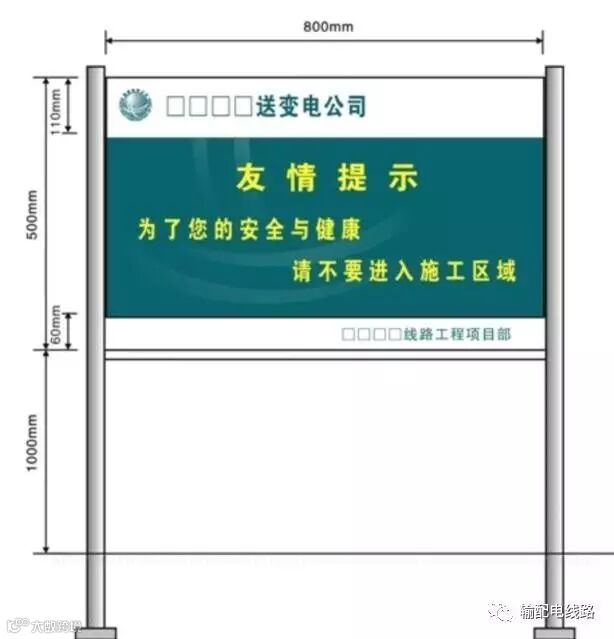

（1）除山区及偏避地区外，线路施工作业点应设置友情提示牌，尺寸为800mm×500mm，总高度为1500mm，如图84所示。

图84  友情提示牌示例

（2）张力放线牵引场作业现场指挥台如图85所示。

图85  牵引场指挥台布置示例

6.3作业现场设备材料堆放

（1）设备材料堆放场地应坚实、平整、地面无积水。

（2）施工机具、材料应分类放置整齐，并做到标识规范、铺垫隔离，如图86 所示。

（3）电缆、导线等应按定置化要求集中放置，整齐有序，标识清楚。

（4）工棚宜采用帆布活动式帐篷，或采用装配式工棚，线路工程现场严禁使用塔材、石棉瓦、脚手板、模板、彩条布、油毛毡、竹笆等材料搭建工棚。如图87所示。

图86  工具定置摆放示例

图87  活动式帐蓬示例

7. 安全标志

安全标志执行《国家电网公司安全设施标准 第1部分：变电》（Q/GDW434.1-2010）、《国家电网公司安全设施标准 第2部分：电力线路》（Q/GDW434.2-2010）。
