导读：本期是平台君和您分享的第270期内容AD9172👈是ADI旗舰级DAC芯片，采用28nm CMOS工艺，集成

本期是平台君和您分享的第270期内容

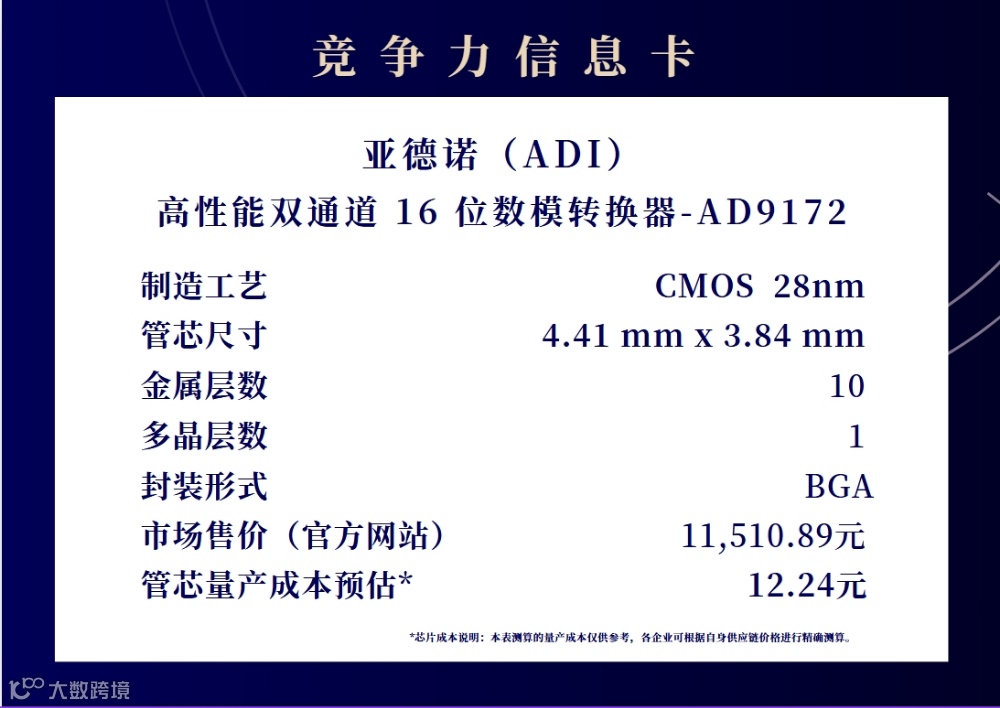

AD9172👈是ADI旗舰级DAC芯片，采用28nm CMOS工艺，集成电流导引型核心，支持12.6GSPS采样率、16位分辨率。其混合信号架构使6GHz输出时无杂散动态范围达70dBc，数字预失真引擎提升信号线性度。

Intelligent Interface System

01.智能接口系统

芯片接口系统采用JESD204C标准，支持24.75Gbps超高速串行数据传输，较传统并行接口节省80%布线资源。独特双通道NCO设计可独立控制±6.3GHz 范围内的频率合成，配合2x/4x/8x可编程插值功能，为复杂调制场景提供设计灵活性；多芯片协同工作时能实现亚皮秒级精密同步，满足相控阵等系统级应用需求。

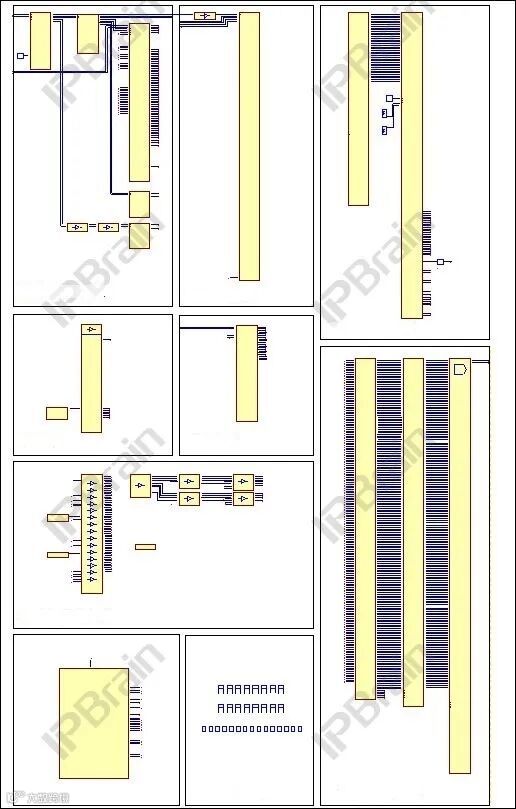

顶层区域模块（图源：IPBrain平台）

Typical Application

02.典型应用场景深度剖析

5G 毫米波：直接生成26GHz信号，省两级混频，噪声系数改善2.3dB

卫星通信：500MHz瞬时带宽提升频谱效率

电子战：100ns级快速跳频 + 双通道独立信号生成

测试测量：高纯度信号保障精度

实际应用（图源：网络）

Details

03.细节鉴赏

芯片是信息时代的“大脑”，其内部结构如同一座精密的立体城市，每一处细节都凝聚着人类科技的巅峰。从纳米级的晶体管到复杂的多层互连，从精准的时钟同步到高效的存储设计，芯片内部的每一个组件都经过极致优化。下面，我们从关键细节探索芯片的微观魅力。

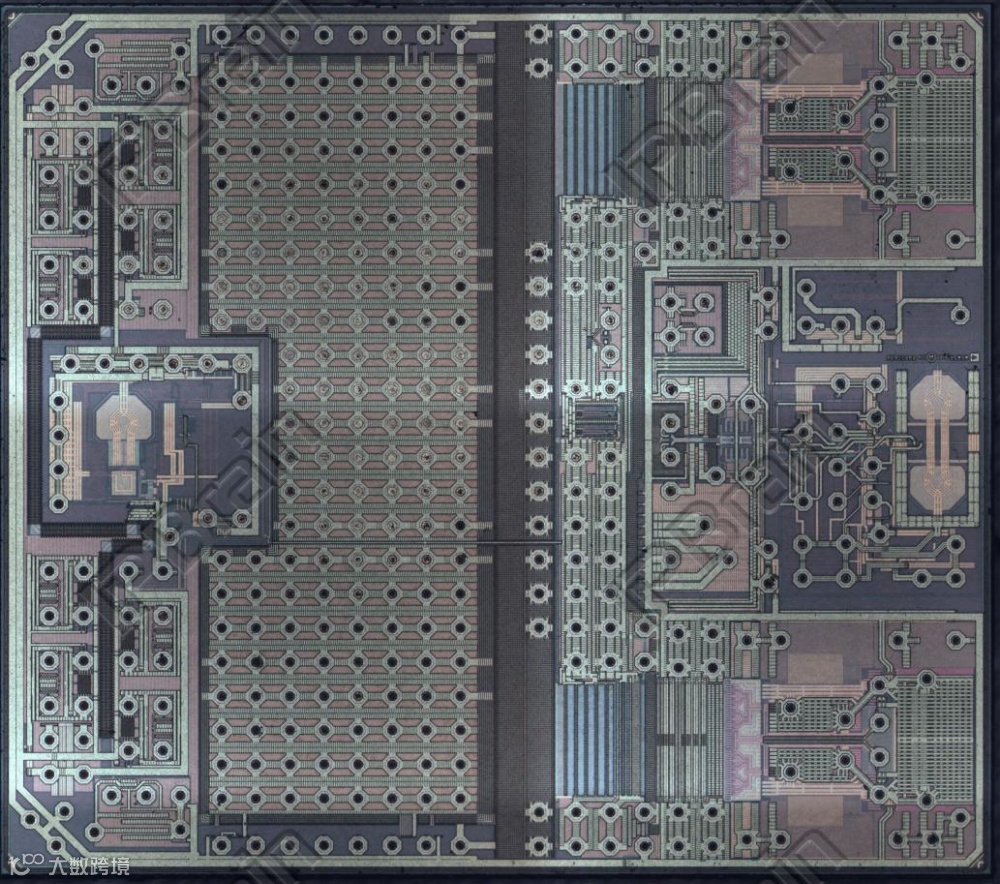

概貌图（图源：IPBrain平台）

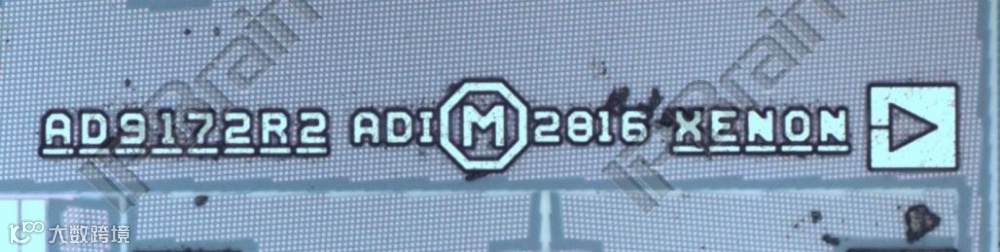

LOGO图（图源：IPbrain平台）

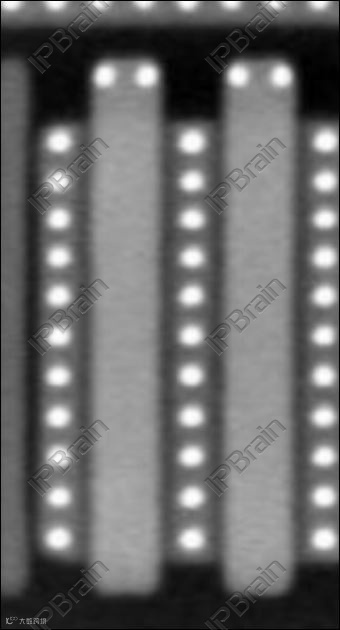

MOS管（图源：IPBrain平台）

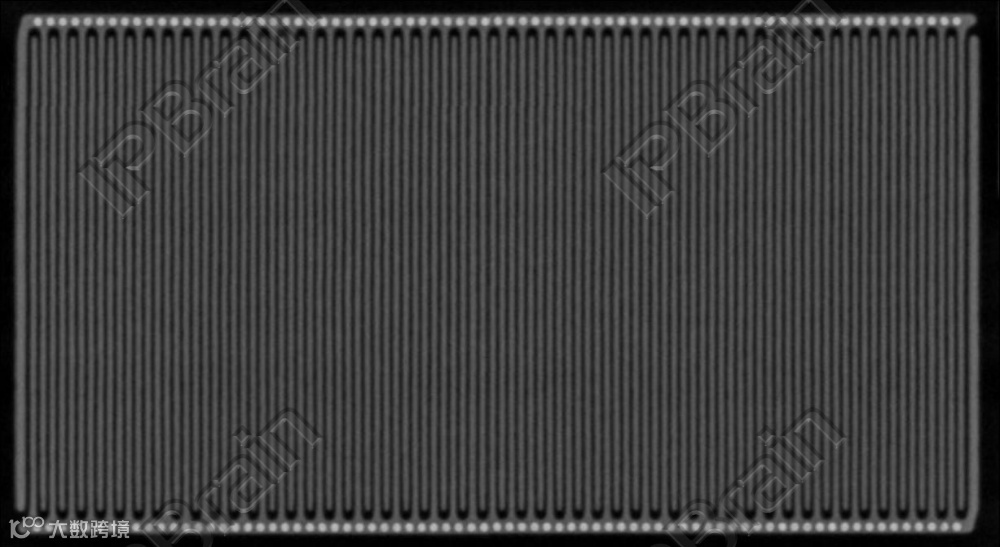

电容（图源：IPBrain平台）

Future Prospects

04.未来展望

随着5G Advanced和6G研究推进，该技术持续演进，下一代产品预计采用 FinFET 工艺降低功耗，可能集成Σ-Δ调制器与RF功率放大器以实现更高系统集成，机器学习算法引入将使自适应线性化更智能，为量子通信等新兴领域提供支撑，成为数字化转型中突破传统系统性能瓶颈的核心器件。
