在数字化转型加速的今天，高精度数据采集与处理成为推动各行业创新的核心。
在之前的文章中，平台君分享了适用于称重传感器、色谱分析仪及医疗设备的低速高精度ADC芯片ADS1251。本文将讨论一款更高速度、更高性能的模数转换芯片——AD7768👈。
AD7768凭借其出色的采样速率与信号保真度，在工业物联网、高保真音频处理和医疗健康等多个领域表现出色。
在工业场景中，它可实时转换来自压力、温度、振动等传感器的模拟信号，为设备状态监测与智能控制系统提供可靠数据支撑；
在专业音频设备中，其高保真转换能力满足了苛刻的音质要求；
在医疗健康方面，AD7768能够精准采集心电、脑电等微弱生物信号，为临床诊断与治疗提供坚实的数据基础。
工业、音频、医疗场景（图源：网络）
从低速高精度到高速多通道，ADS1251与AD7768各有所长，共同推动着各行各业的数字化进程。
接下来跟着平台君深度探索一下AD7768芯片的奥秘吧！
Chip Overview
01 芯片概述
AD7768是ADI的一款8通道、24位同步采样模数转换器（ADC），采用Σ-Δ（Sigma-Delta）架构，具有出色的动态范围和精度，适用于需要高精度、多通道同步数据采集的应用。

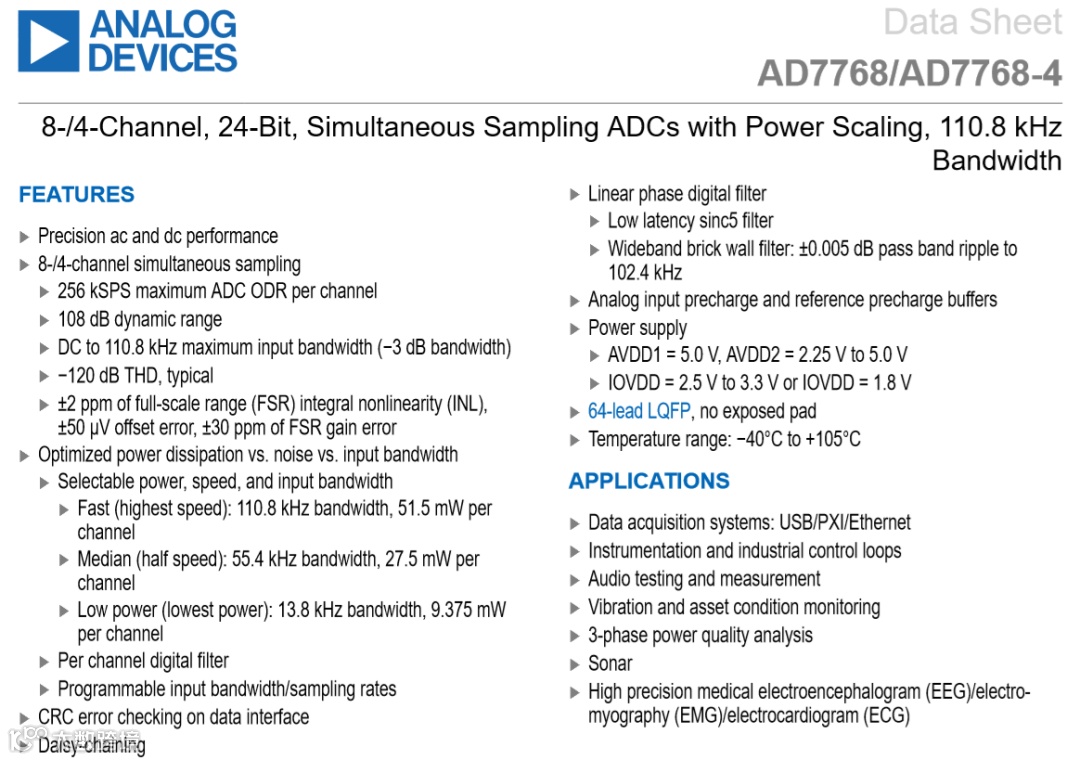

芯片简介（图源：芯片规格书）

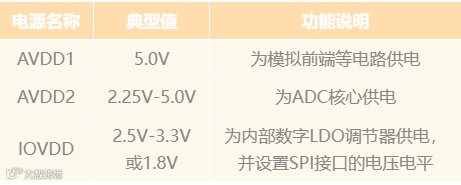

AD7768作为一款高精度ADC，需要采用AVDD1、AVDD2和IOVDD多个电源供电，来满足不同模块对电源电压和噪声性能的要求。
平台君在下面展示了该芯片的概貌图和电路图，大家可以更加全面直观地了解这款芯片。

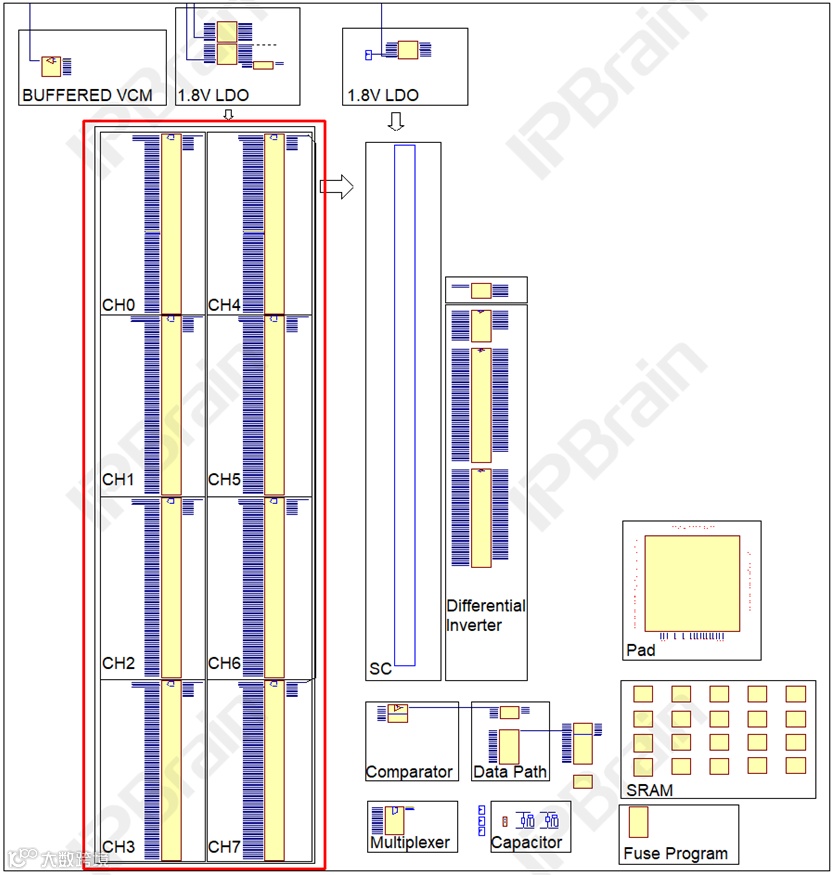

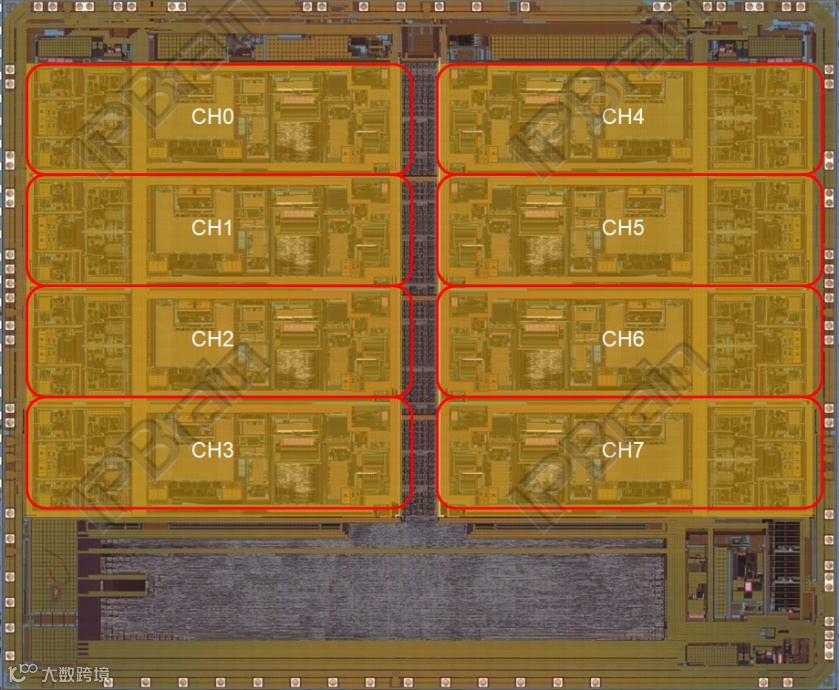

概貌图（图源：IPBrain平台）
电路图（图源：IPBrain平台）
Working Principle
02 工作原理
如上述概貌图和电路图红框所示，该芯片有8路独立ADC通道，每个通道均配备一个Σ-Δ调制器和一个数字滤波器，可实现对交流和直流信号的同步采样。
其核心工作原理基于Σ-Δ调制技术，接下来我们来具体了解一下。
Σ-Δ调制技术是一种在高精度和高分辨率ADC设计中广泛应用的技术，能显著提升模数转换的性能。通过过采样、噪声整形和数字滤波来实现高精度的模数转换，提高了信号信噪比（SNR）。

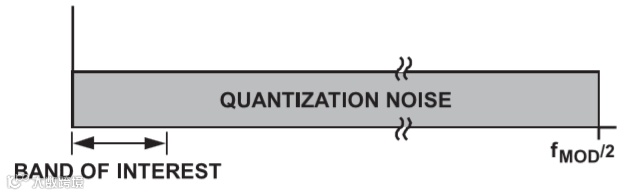

Σ-Δ ADC过采样量化噪声图
（图源：芯片规格书）

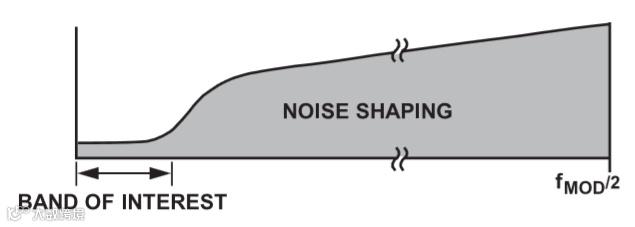

Σ-Δ ADC噪声整形图
（图源：芯片规格书）

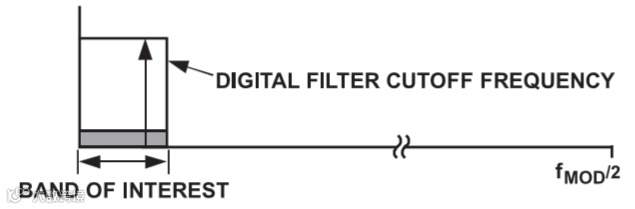

Σ-Δ ADC数字滤波器截止频率图
（图源：芯片规格书）
Superior Performance
03 优势性能
AD7768具有多项显著优势，下面平台君将重点介绍芯片的主要优势性能：
高精度特性

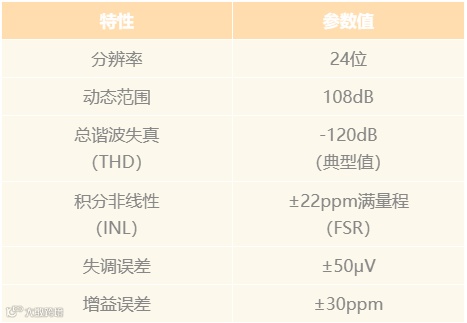

关键参数速览表：
由上述表格可以看到，该芯片的精度水平测量误差极小，非常适合高端模块化数据采集系统，能够提供精密的交流和直流性能。
多通道同步采样能力
支持8通道同步采样，这意味着能够满足多路信号同时采集的需求，适用于三相电能质量分析，监测电网的电压、电流谐波和不平衡度。
功耗调节能力

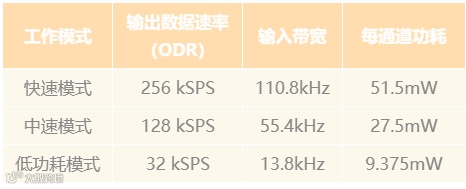

该芯片提供三种工作模式，可以按实际应用需求选择模式来降低冗余功耗。
数字滤波功能
该芯片提供了丰富的数字滤波性能，包括低延迟sinc5滤波器和宽带低纹波滤波器，这些滤波器可以有效优化噪声性能和带宽。
1、sinc5低延迟滤波器：
大多数高精度Σ-Δ ADC均采用sinc滤波器，像之前文章中提到的ADS1251芯片，当然AD7768也不例外。
AD7768中的sinc5滤波器可实现低延迟信号路径，适合时域敏感的应用。
2、宽带砖墙滤波器：
该滤波器具有极低的通带纹波（通常为±0.005dB）和强烈的阻带衰减，非常适合频域分析。

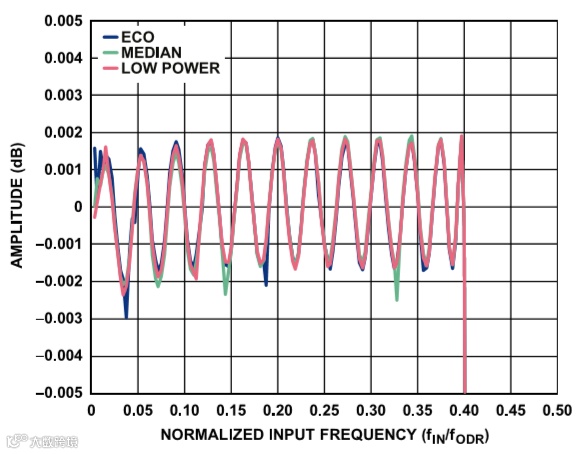

宽带滤波器纹波图
（图源：芯片规格书）
Chip Details
04 芯片细节
最后平台君给大家分享一些该芯片的细节图，大家一起来看看吧。

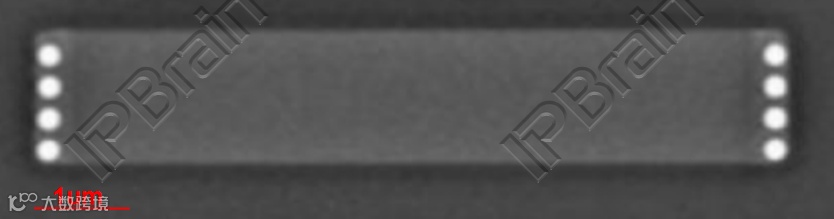

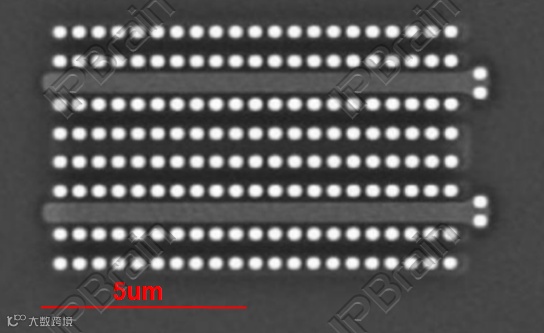

MOS管（图源：IPBrain平台）
电阻（图源：IPBrain平台）

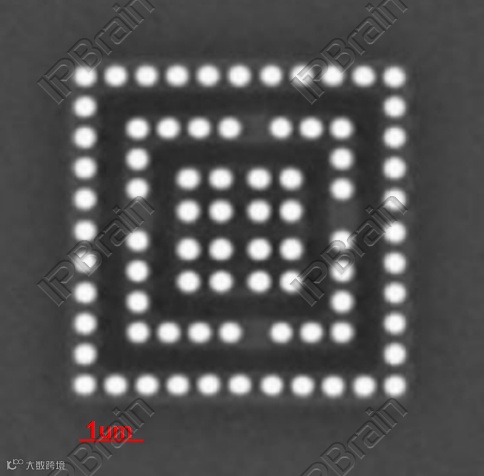

三极管（图源：IPBrain平台）

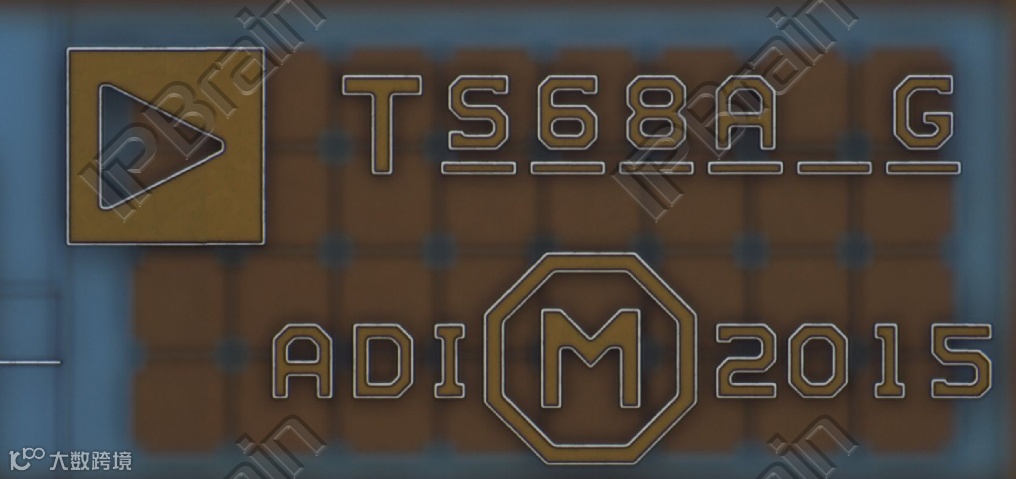

Logo图（图源：IPBrain平台）
