高精度开关新选择：TMUX1308芯片，低功耗性能卓越！

高精度开关新选择：TMUX1308芯片，低功耗性能卓越！ 集成电路大数据平台
2025-11-26
0
导读：高精度开关新选择：TMUX1308芯片，低功耗性能卓越！
本期是平台君和您分享的第359期内容
TMUX1308👈是一款高性能多路复用器芯片，专为高精度信号切换设计。其低导通电阻和快速切换速度显著提升系统效率，同时超低功耗特性延长设备续航。支持多路信号并行处理，简化复杂电路集成，是工业检测、医疗仪器等精密应用的理想选择。

Chip Basic Information

01. TMUX1308基本信息

TMUX1308是一款高性能多路复用器芯片，专为高精度信号切换设计，支持8通道并行处理，显著简化复杂电路集成。

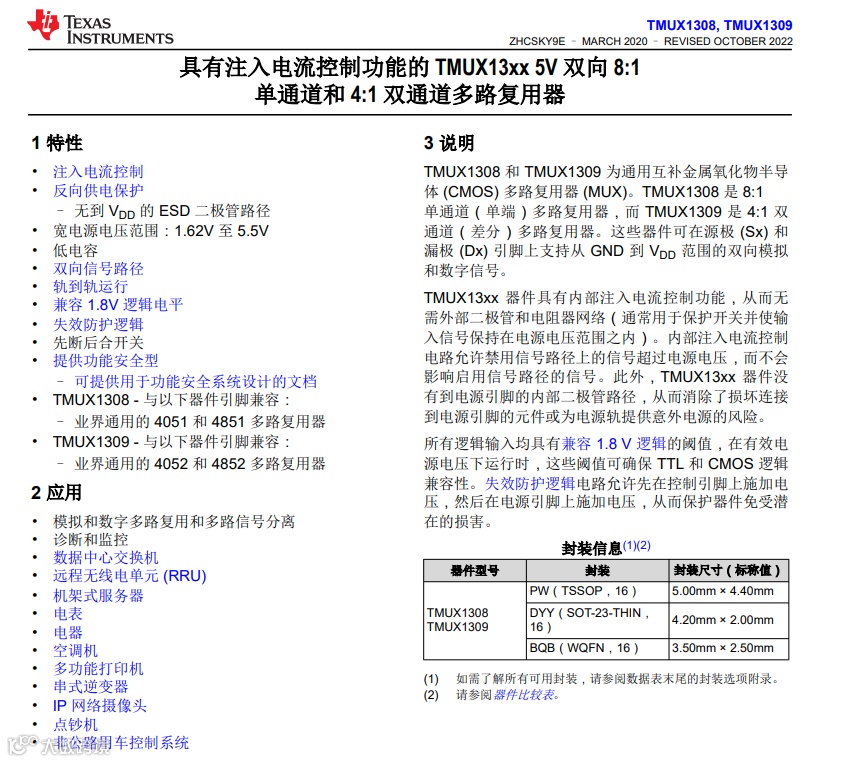

芯片特性及说明（图源：芯片规格书）

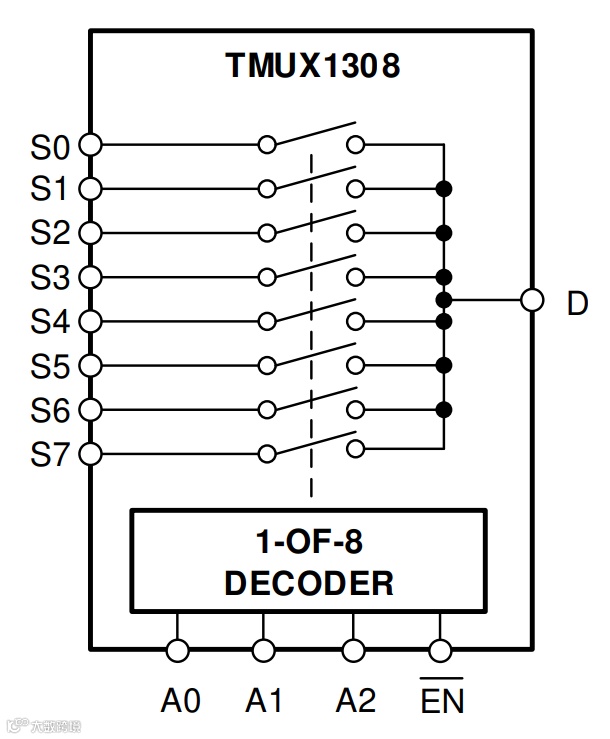

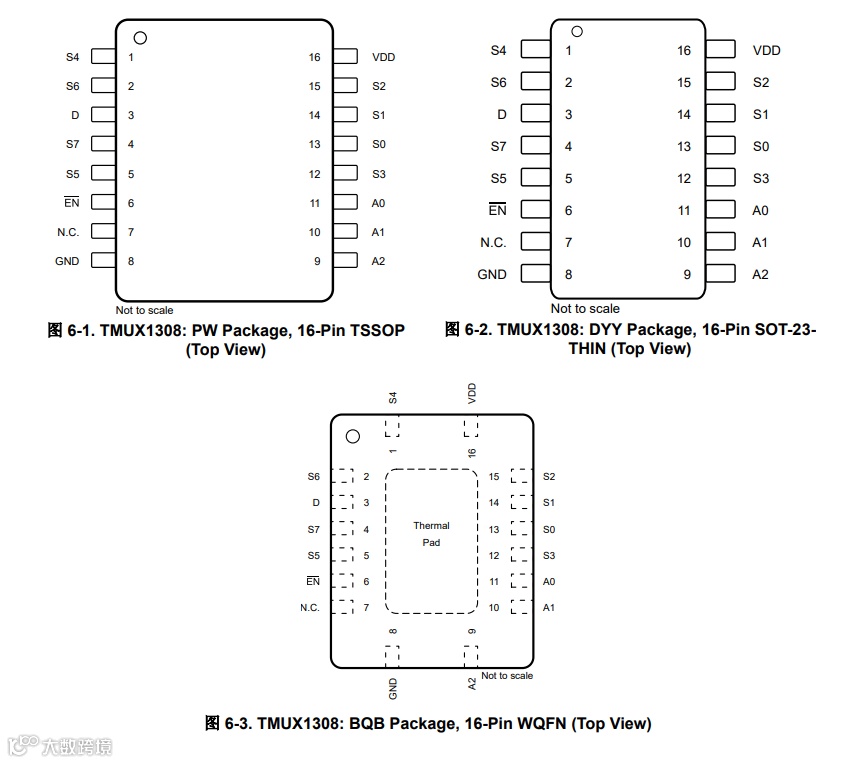

引脚配置和功能框图（图源：芯片规格书）

芯片采用紧凑封装（SOP/SOT/QFN），便于嵌入式部署，同时提供高可靠性，适用于工业检测（如传感器信号调理）和医疗仪器（如生物电信号采集）等精密应用。工程师可快速集成，优化信号管理流程，实现速度与精度的平衡，更适合高密度布线场景。

Internal Structure

02. TMUX1308内部结构


管芯文字（图源：IPBrain平台）

根据TMUX1308芯片内部的管芯文字(TM1308A0 Ⓜ️ TI  2019)可以看出，此芯片设计于2019年。

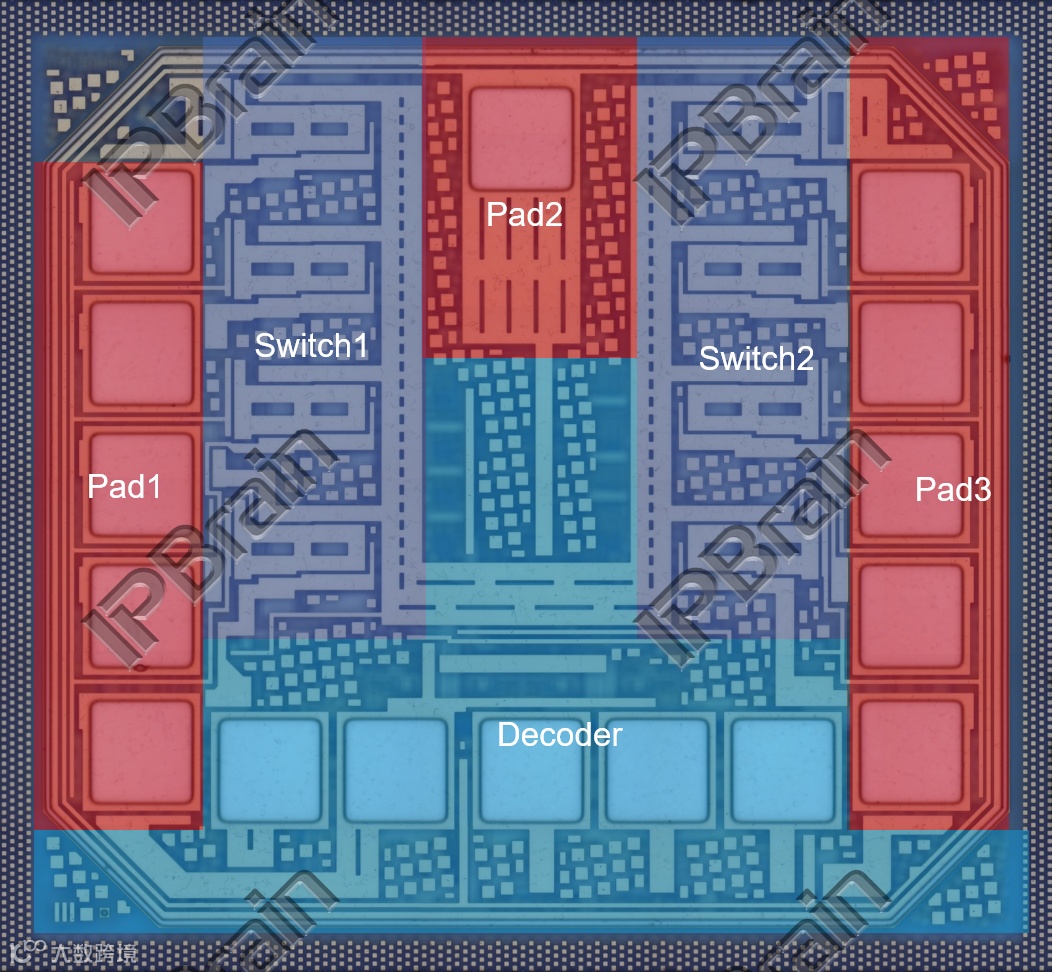

顶层概貌图（图源：IPBrain平台）

TMUX1308 是一款 8:1 (单通道多路复用器) 8 通道开关。该器件具有八个独立可选的单刀单掷开关，这些开关会根据相应选择引脚的状态进行开启或关闭。

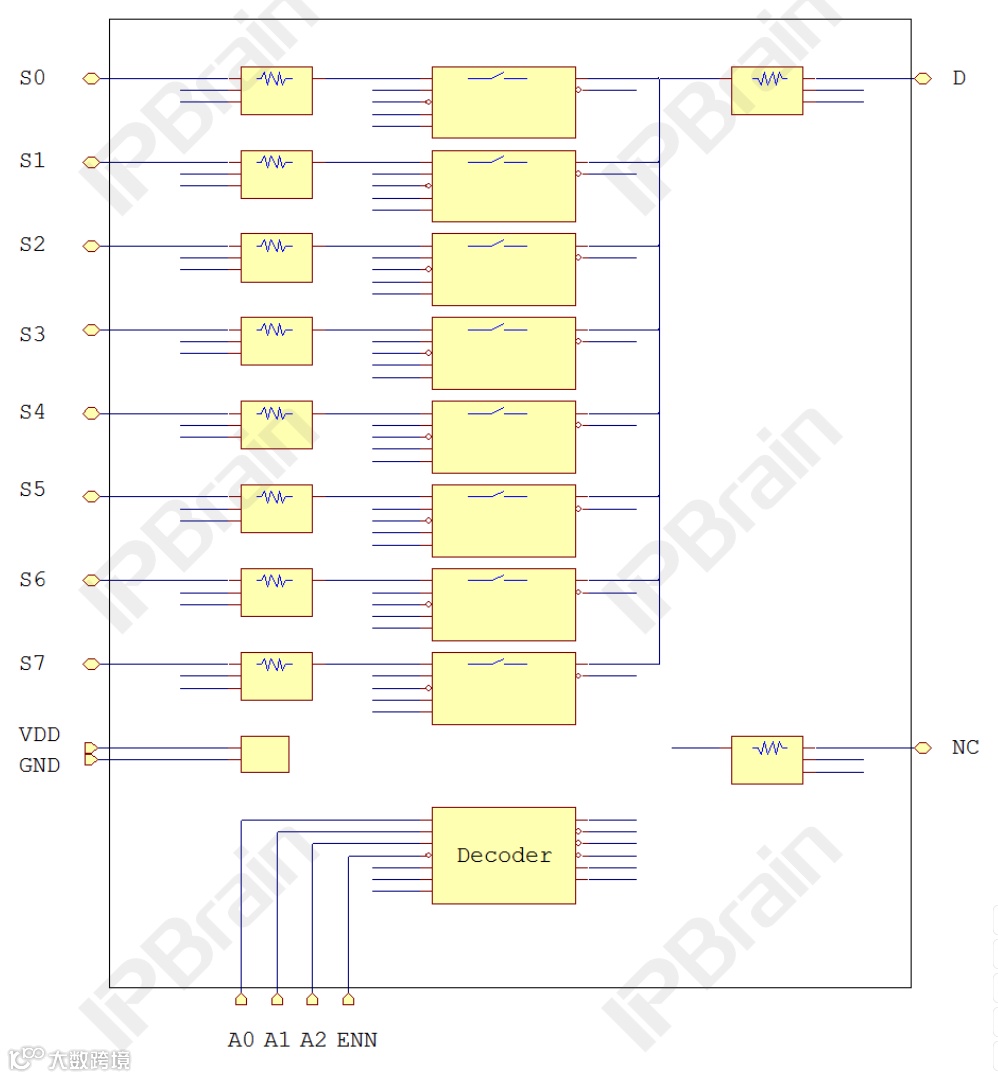

顶层电路图（图源：IPBrain平台）

Chip Details

03. TMUX1308芯片细节

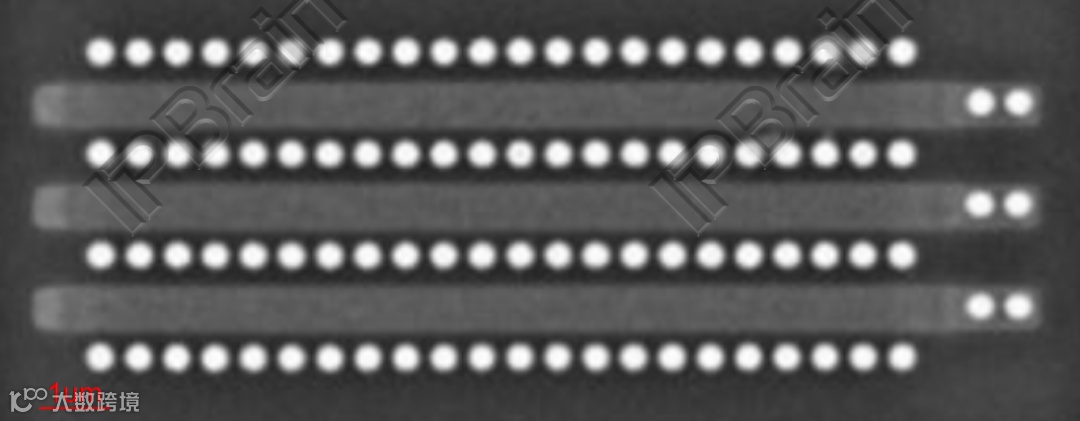

MOS管（图源：IPBrain平台）


电阻（图源：IPBrain平台）

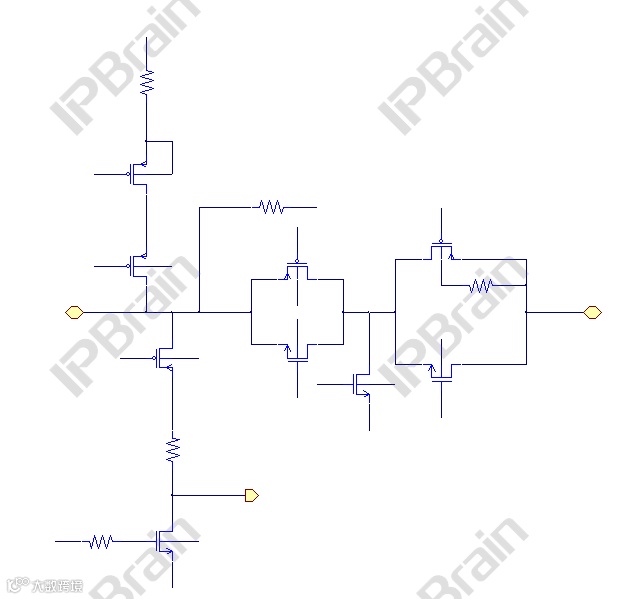

典型电路Switch（图源：IPBrain平台）
本期分享到这里就结束了，关于TMUX1308这款芯片，还有想要了解更多资讯与细节的朋友，欢迎和我们联系！
