新版本丨道亨光伏电站三维设计平台更新啦！

基于三维设计技术，实现对地形起伏、光影遮挡、阵列布置等因素的精益分析，将有效优化光伏电站的设计成果，可显著提增电站建设效益。

为支撑用户实现专业、精准、高效的光伏电站设计，道亨软件近日发布光伏电站三维设计平台新版本，主要内容如下：

光伏电站三维设计平台是基于道亨三维数字地球平台（DHGlobe）开发的国产自主光伏电站二三维一体化设计产品，可满足复杂山地及各类大型地面光伏电站规划、可研、初设和施工图设计需求，为设计人员优化设计方案和便捷出图提供可靠支撑。

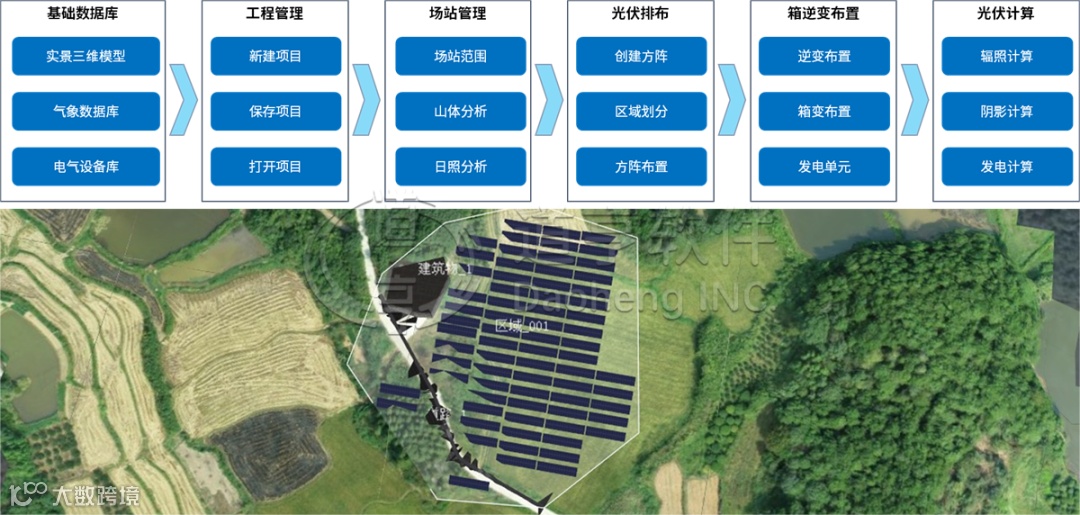

平台融合大量工程实践经验，采用二三维一体化设计的模式，支持各类图纸及地形数据便捷导入，可快速构建三维实景模型，拥有工程管理、场站管理、光伏排布、箱逆变布置、光伏计算、设备编号、材料统计等功能模块，可实现地形处理、日照分析、阴影分析、自动布置组件、自动划分发电单元、设备布置、接线设计、快速编号及批量统计，可一键输出电缆清册、材料统计、系统接线图、桩基坐标表等设计成果，满足光伏电站全过程正向设计需求。

①支持无人机倾斜摄影等新型数据，实现多源地理数据融合展示，可对复杂地形进行分析，减少人力物力投入。

②二三维设计一体化，符合设计人员操作习惯，功能设计简单易懂，无产品学习压力。

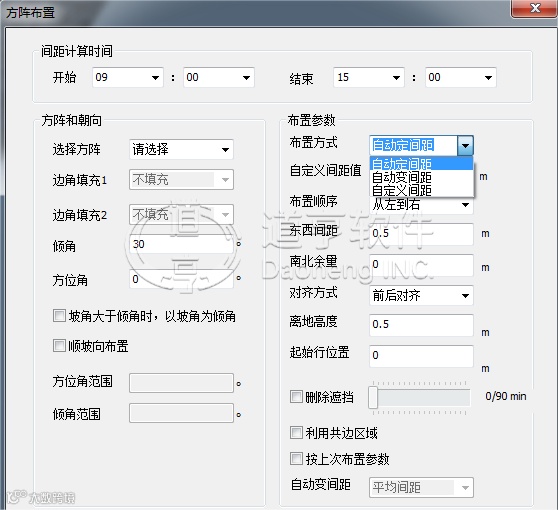

③可进行多种布置方式优选，用户可根据实际需求通过南北余量、起始位置、倾角、方位角组合等优化设计方案。

④支持以三维动画和数值两种方式查看阴影计算结果，能显示阴影面积值和阴影占比值。

⑤实现多样化的发电单元划分，包括手动划分和智能划分，对区域内光伏组串快速划分。

⑥内置压降计算、发电量计算、消纳计算及电缆统计功能，以准确数据计算优化设计方案。

⑦实现全部设备分层批量编号，减少重复工作；自动提取接线图、设备编号表（含场区、组串、变压器、逆变器等）等成果文件，实现高效的设计成果导出。

1.数据导入及分析

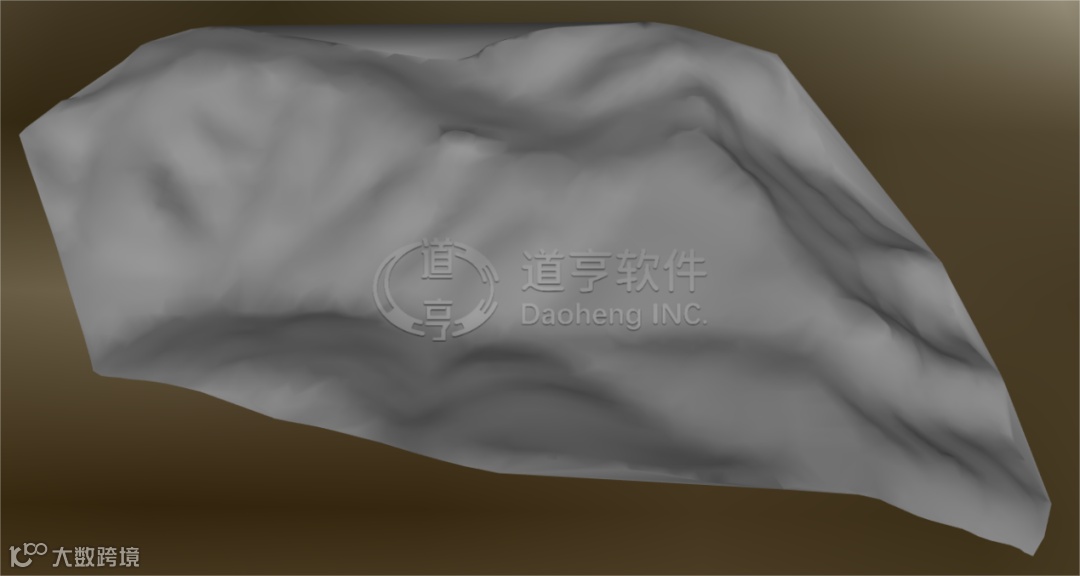

①导入图纸——自动读取等高线或高程点信息，构建三维地形

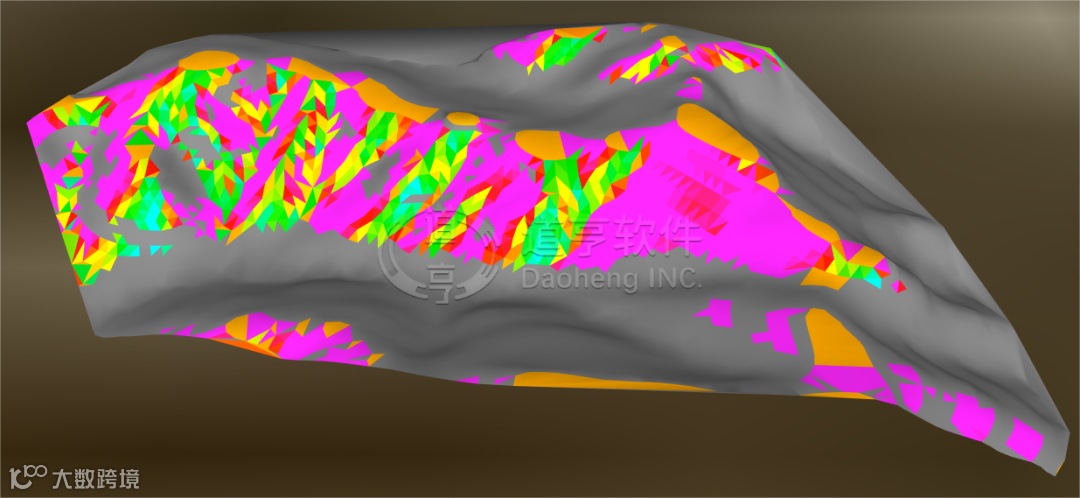

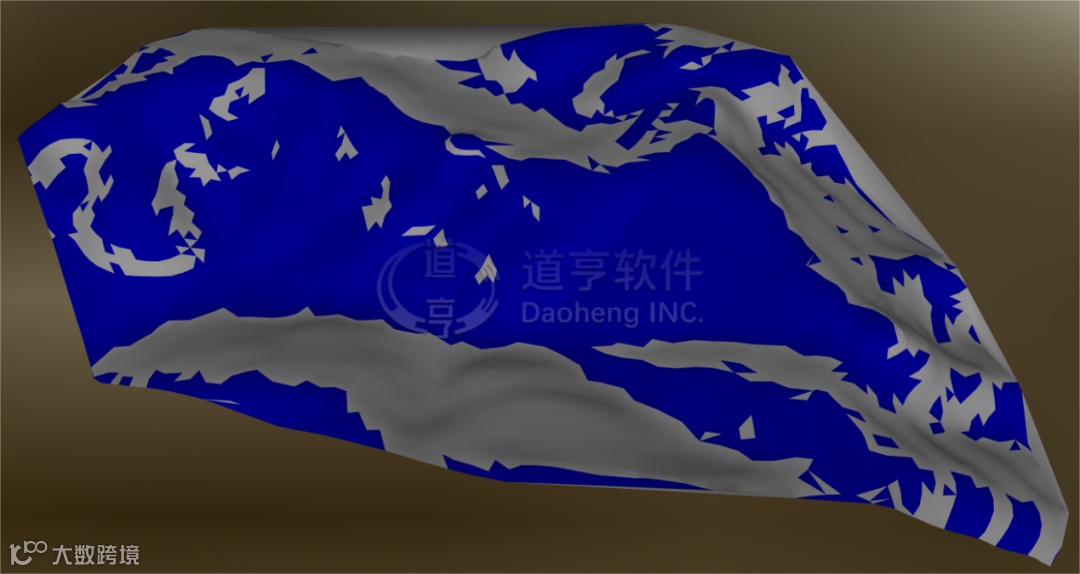

②山体分析——基于极限条件对可布置区域进行快速筛选

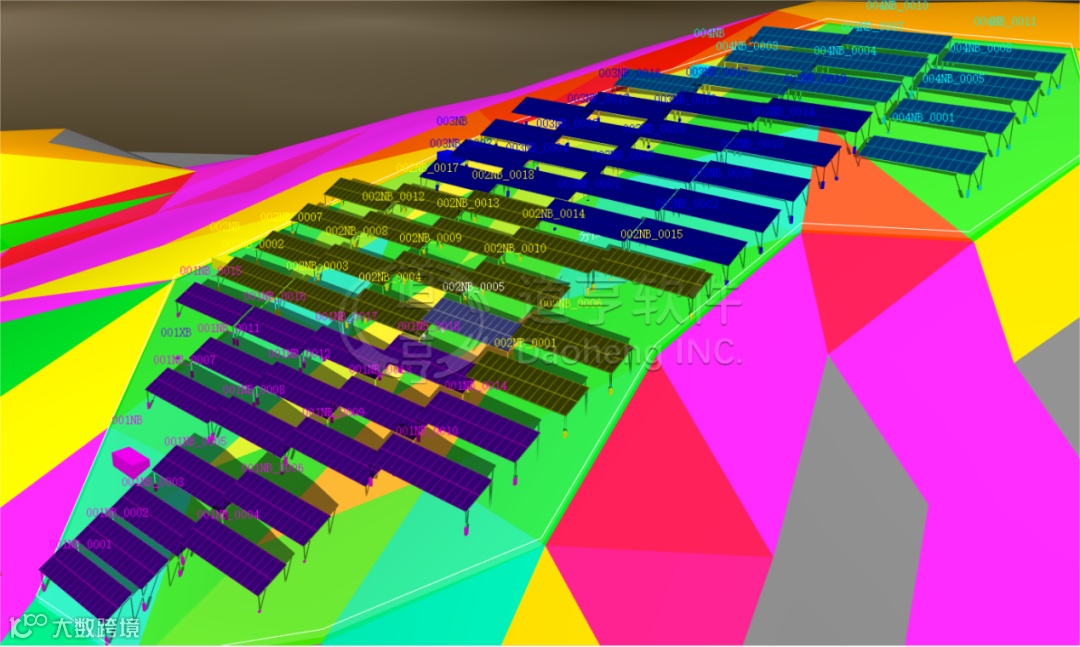

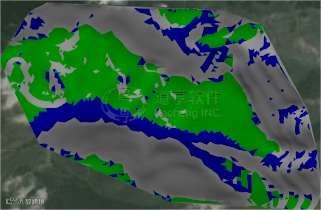

③日照分析——实现不同精度地形网格的日照及阴影遮挡分析

④区域划分——支持自动分区辅助和手动分区优化

2. 阵列布置

①方阵布置——支持不同布置方式优选

②划分发电单元——实现快速智能划分

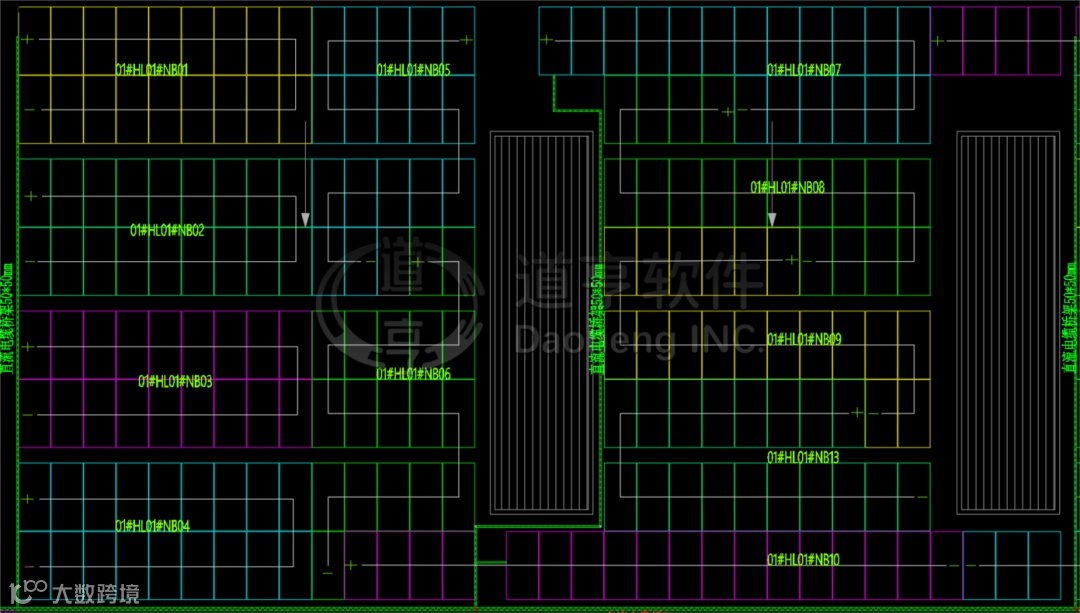

③导出平面布置图——支持分图层导出全部方阵布置信息

3.光伏CAD辅助设计工具

贯通二三维设计数据，可进行组件排布、设备编号、设备接线等精细化设计，并配套提供坐标提取、坡度计算、组串划分等辅助工具实现地形分析、阴影分析、布线分析，支持压降计算、发电量计算、消纳计算等功能；可按层级排布对设备自动编号和统计，自动输出电缆统计表、系统接线图、组件串接线编号表等成果文件，能显著提高光伏设计效率。

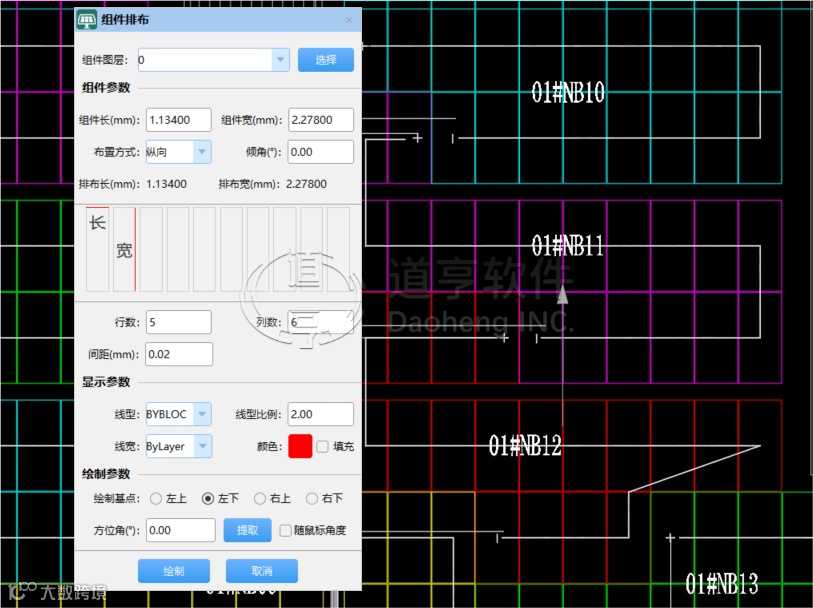

①组件排布——支持各类排布方案优选

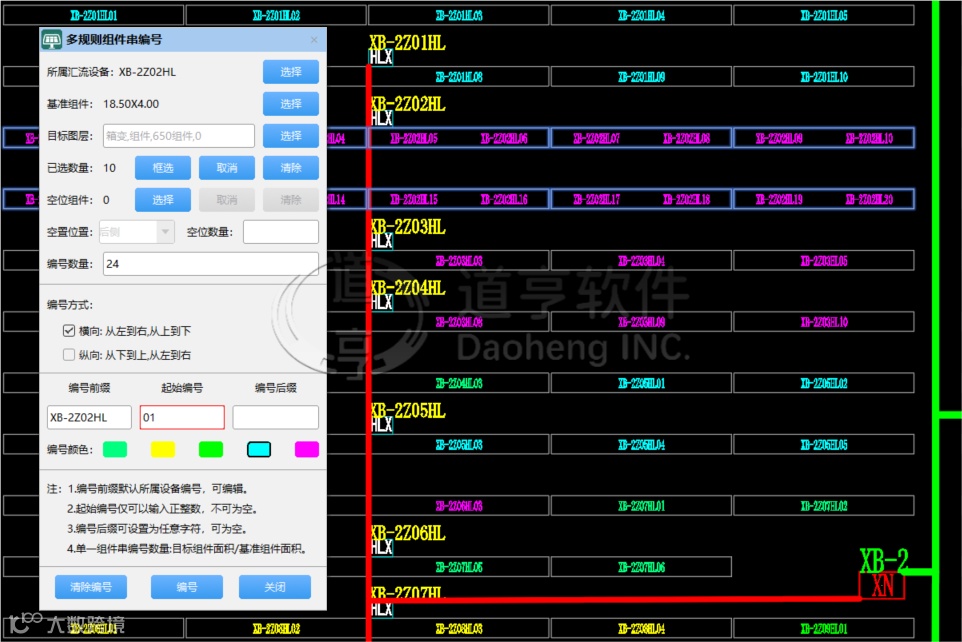

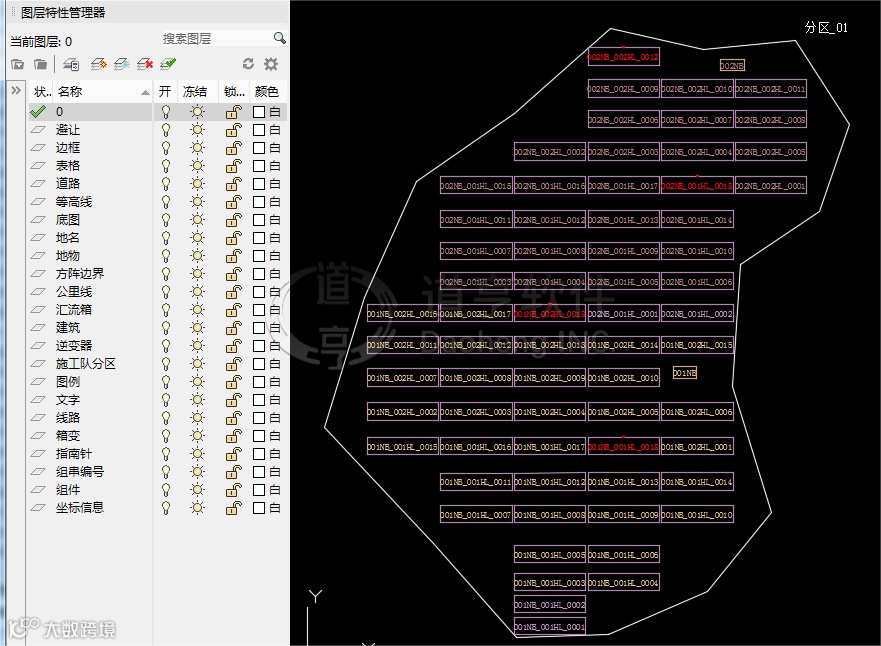

②设备编号——实体设备分层批量自动编号

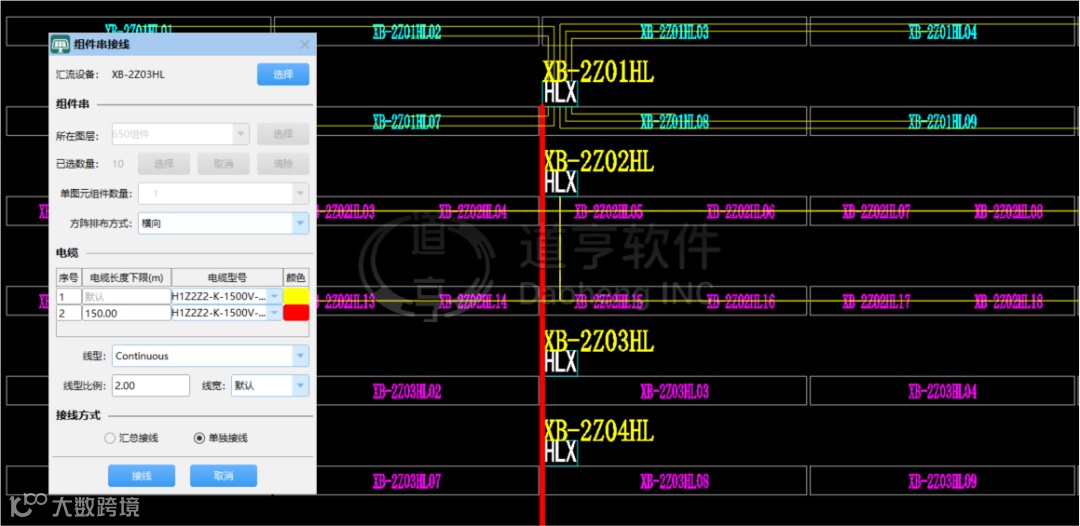

③设备接线——自动接线设计及长度分析

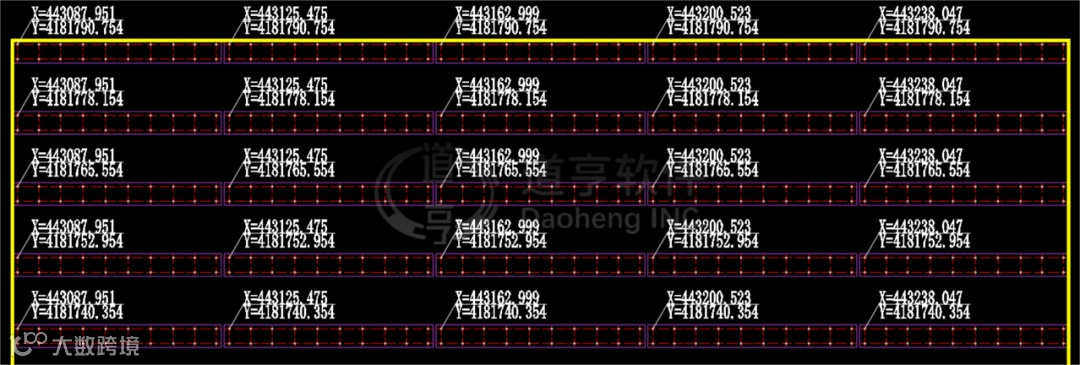

④桩基定位——自动定位及参数标记

⑤组串划分

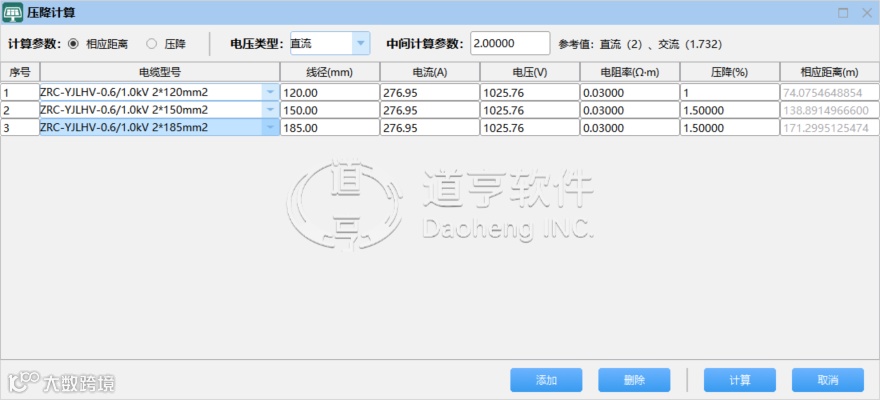

⑥压降计算

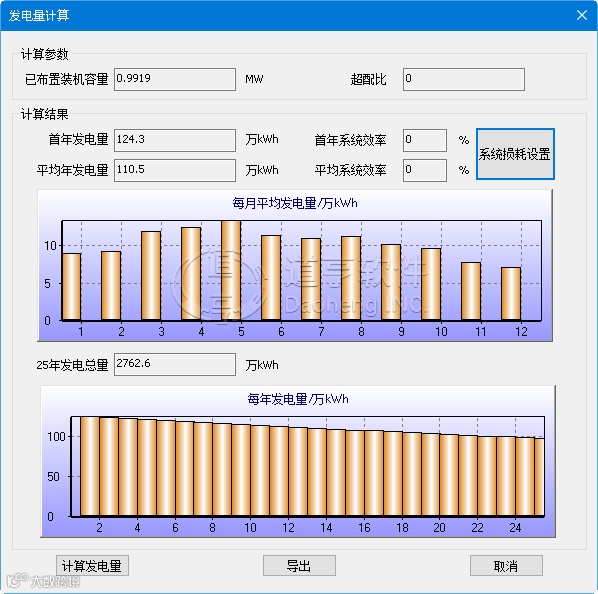

⑦发电量计算

4.成果输出——支持分层级自动导出设计成果

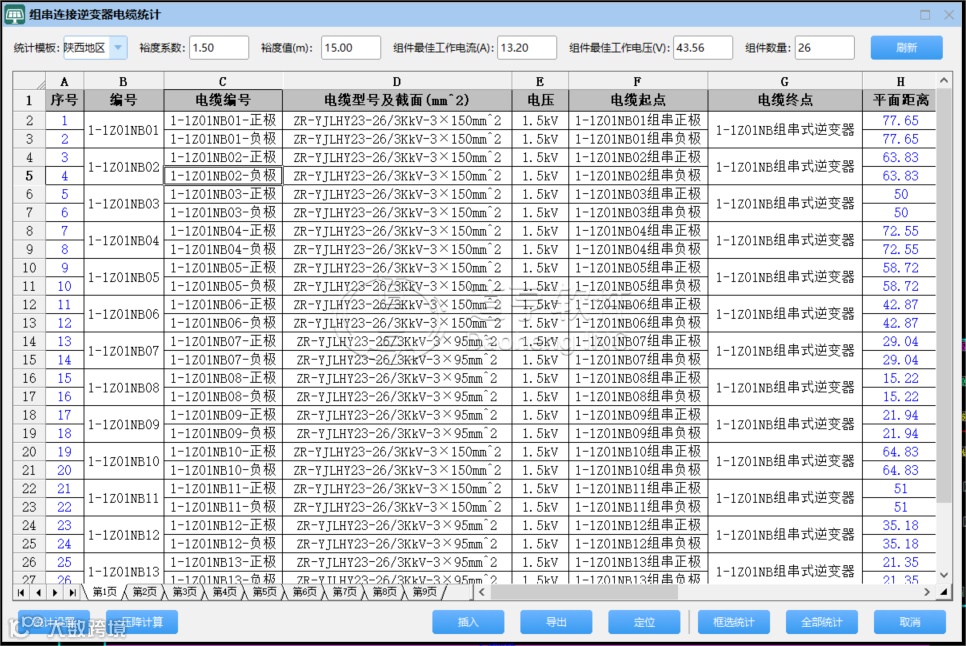

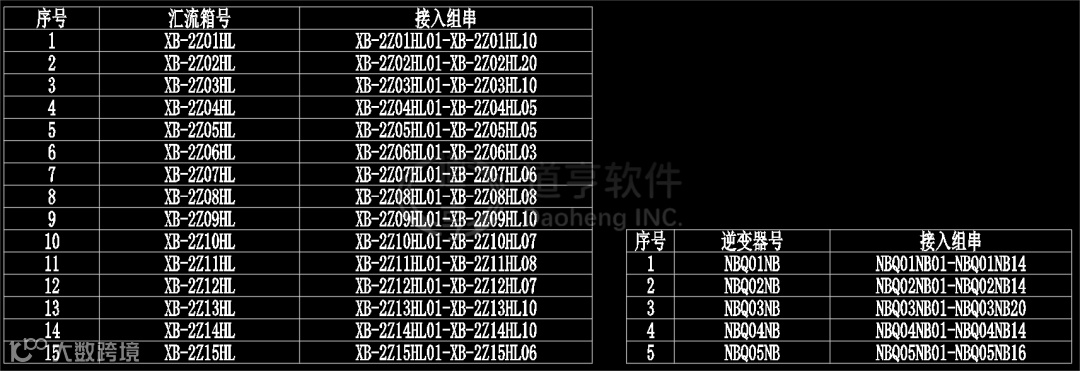

①电缆统计表

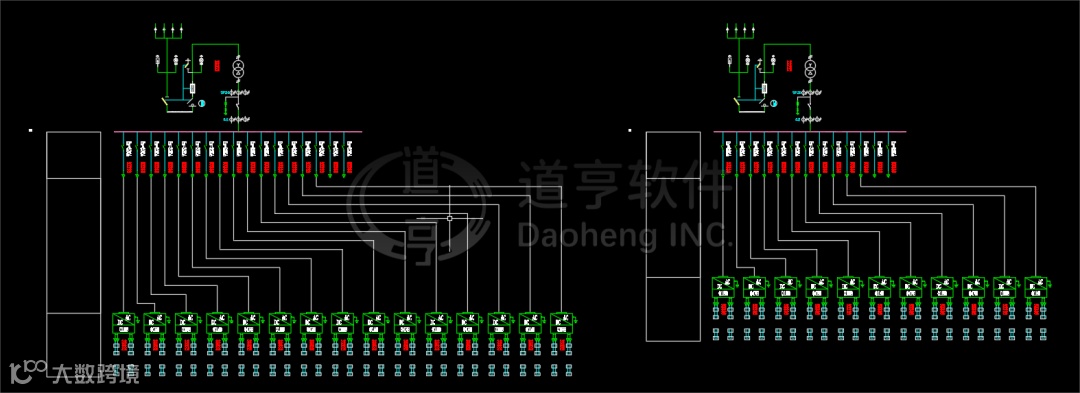

②系统接线图

③组件串接线编号表
