直流接地极线路是高压直流输电工程的重要设施。在设计阶段基于三维数字化技术，对直流输电线路架设接地极进行设计优化，可有效保障电网运行安全稳定。

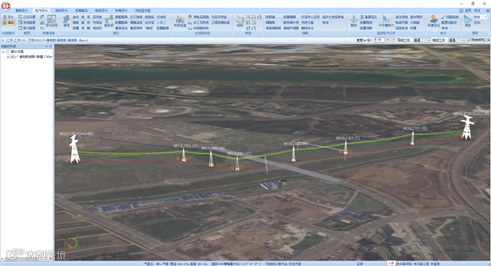

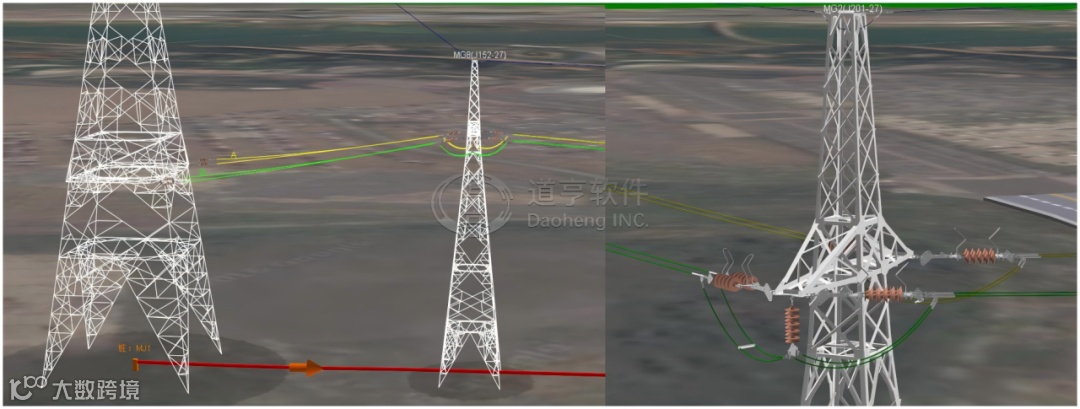

基于直流接地极线路的设计特点，道亨SLW3D架空输电线路三维设计系统、SLW2D架空送电线路平断面图处理及定位CAD系统新增“架设接地极线路”功能。用户可依托系统提供的跨越规程库、空气间隙库数据，完成接地极线路排位、交叉跨越检查、塔头间隙校验等工作，在三维设计环境中对接地极线路进行设计优化。
关于SLW3D/SLW2D更新高压直流接地极功能的说明
01
设置接地极方法
①设计向导

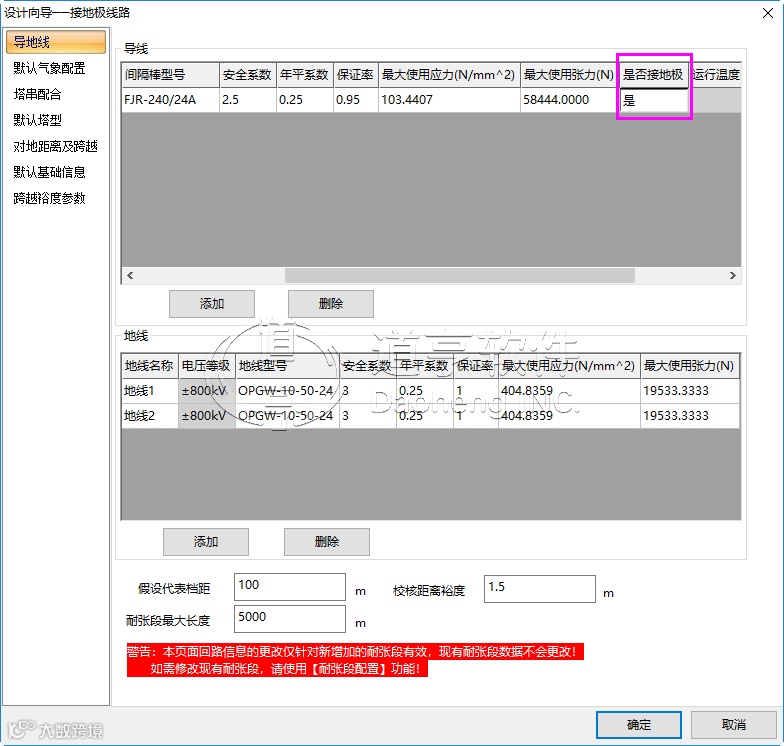

新建工程，在【设计向导】-【导地线】中添加直流回路后，可选择“是否接地极”，是即为直流接地极线路，否则为普通直流线路。

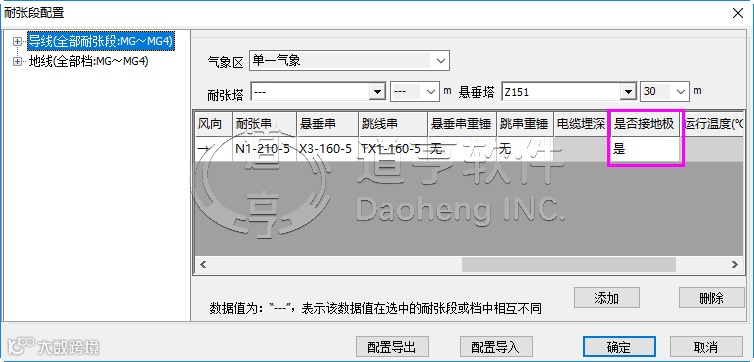

②已建工程，可通过【耐张段】-【是否接地极】功能，将直流线路设置成直流接地极线路。
02
校核检查
①交叉校核检查
程序支持按接地极线路进行交叉跨越检查。

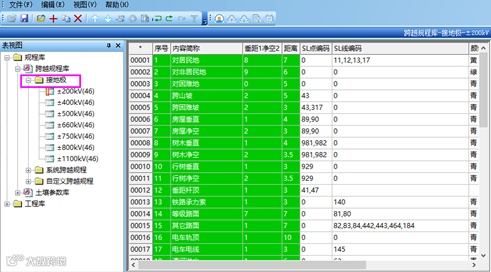

跨越规程库中新增【接地极】库，按DL 5224-2014《高压直流输电大地返回系统设计技术规程》相关要求设置，并支持手动修改库中交叉跨越距离。
②塔头间隙校验

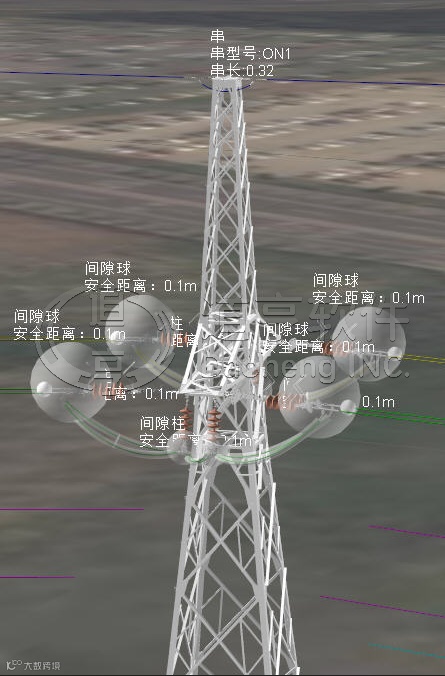

支持按接地极线路进行塔头间隙校验。

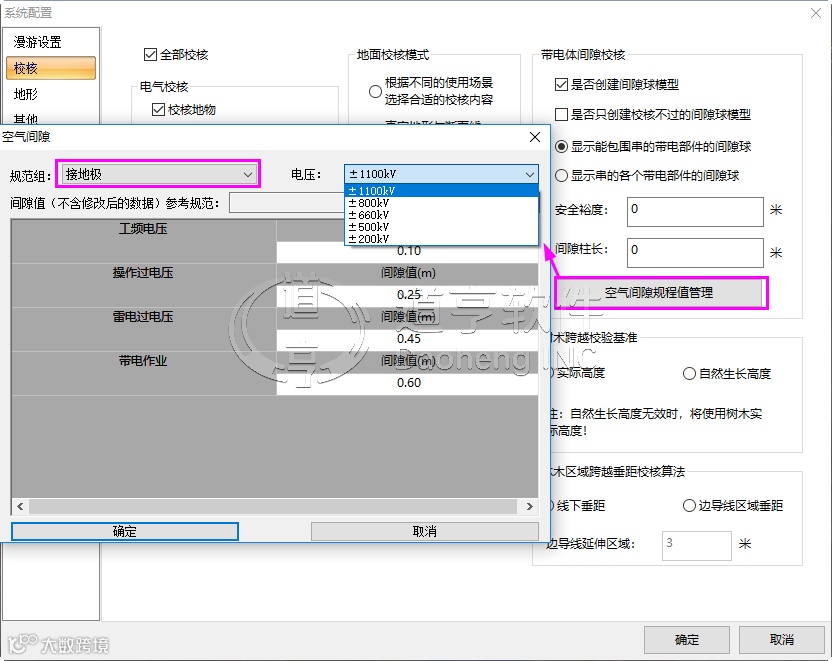

在空气间隙库中增加了接地极库，支持手动修改库中间隙距离。
本次更新实现了基于三维数字化设计环境，快速、便捷地开展直流接地极线路设计及优化的需求，可有效提高设计质效。未来，道亨软件将不断提升全系列三维设计产品的易用性、安全性，全面满足工程高质量建设要求。
