在七八年前，NFC功能还是各大智能设备生产商推出的高端产品才会配备的功能，并且作为亮点来进行宣传推广。而现如今，无论是智能手环、手表这类小型智能穿戴设备，还是手机平板这种常规智能产品，都可配备NFC功能，并且功能愈加丰富全面，这都离不开NFC芯片的发展与更新迭代。

超市碰一下支付

目前市场上有多家厂商生产NFC芯片，包括恩智浦、意法半导体、博通、英飞凌、瑞萨、三星和高通等。

今天平台君就以恩智浦公司的NTA53321这款芯片为例，来带大家简单认识一下NFC（近场通信）芯片。

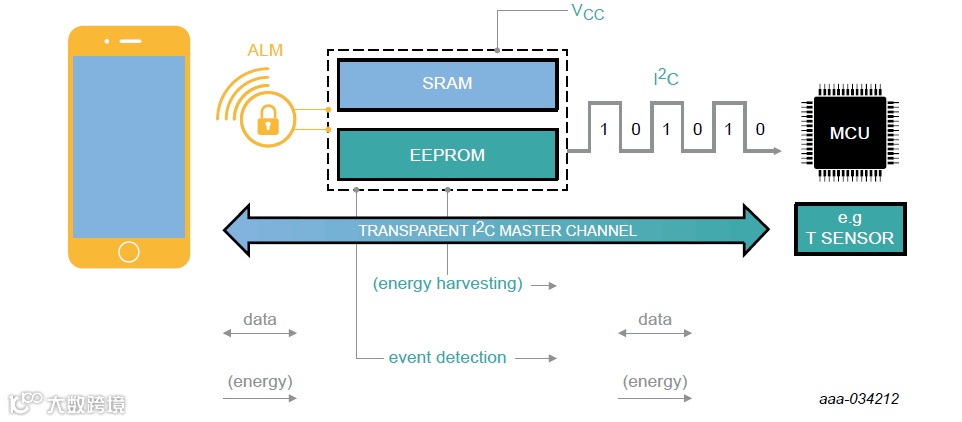

NTAG5 boost overview，图源：芯片规格书

功能介绍

NTA53321是恩智浦公司设计的一种NTAG 5 Boost芯片，属于I²C桥接口类型。它的封装类型为XQFN16，尺寸为2.6 mm×1.8 mm×0.5 mm，这样平薄方正的封装使其适用于需要进行小型化设计的场景。并且本款芯片可在1.62V至5.5V的电压下进行工作，适用工作温度范围为-40℃至+105℃，可使用于众多设计场景中。

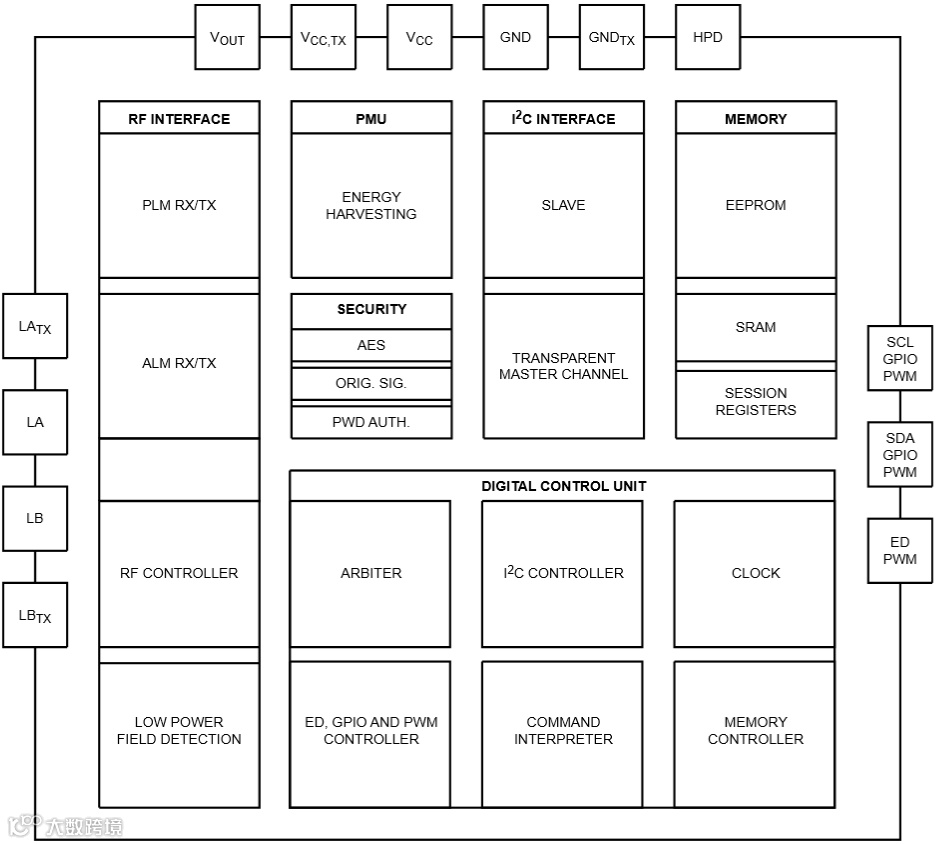

NTA53321功能框图，图源：芯片规格书

NFC芯片的主要构成部分可以被概括为供电电路、通信接口电路、天线电路和振荡电路。NFC芯片通常支持SPI/I²C/UART等通信接口，这些接口可以通过外部引脚配置选择，为方便升级，可以设计兼容多种接口‌。而天线电路是NFC芯片与外部设备进行近场通信的关键部分。天线通常工作在13.56MHz，产生正弦波信号。振荡电路提供稳定的时钟信号，确保NFC芯片的正常工作。

芯片细节分享

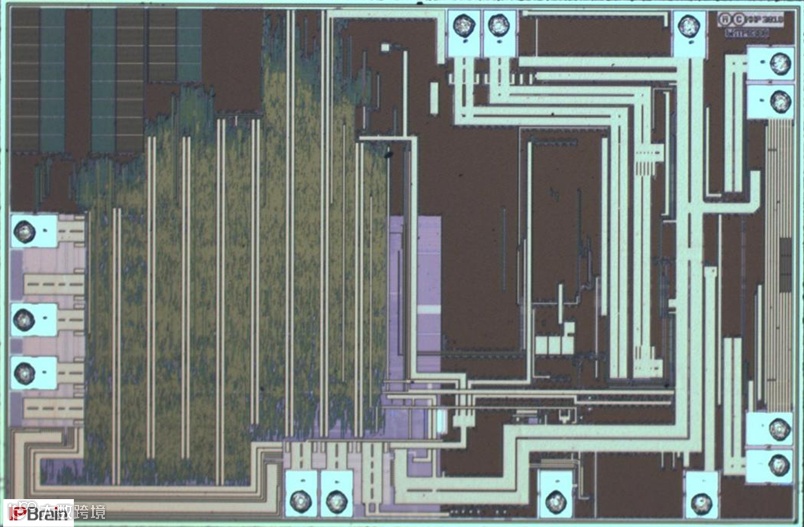

NTA53321芯片概貌图，图源：IPBrain平台

芯片顶层概貌图上的PAD端口分布情况如上图所示，这些端口为芯片内部电路提供电源，天线，多路选择I²C，GPIO及PWM等信号与外部信号来源的连接。

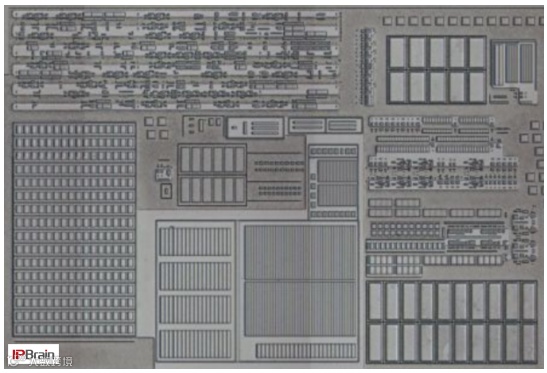

NTA53321芯片局部图，图源：IPBrain平台

上图为NTA53321中重要功能模块OSC（振荡器）在芯片染色层的布局，在电路中主要用于使其输出频率与输入电压成正比。

以下图片向大家展示了芯片内部器件的细节图，便于大家进行更多方位的参考。

三极管M1层和有源层，图源：IPBrain平台

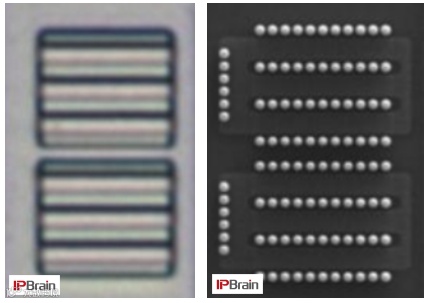

MOS管染色层和多晶层，图源：IPBrain平台

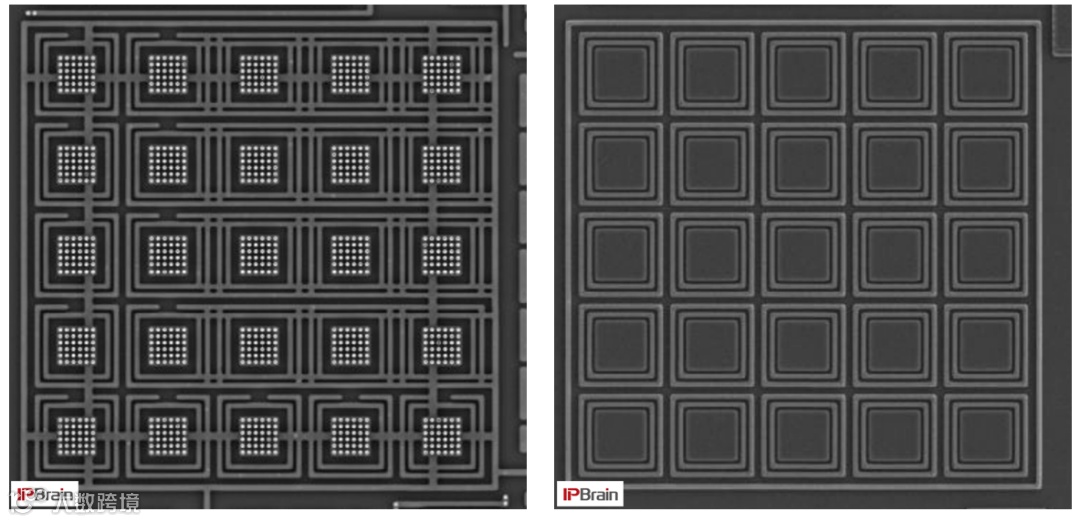

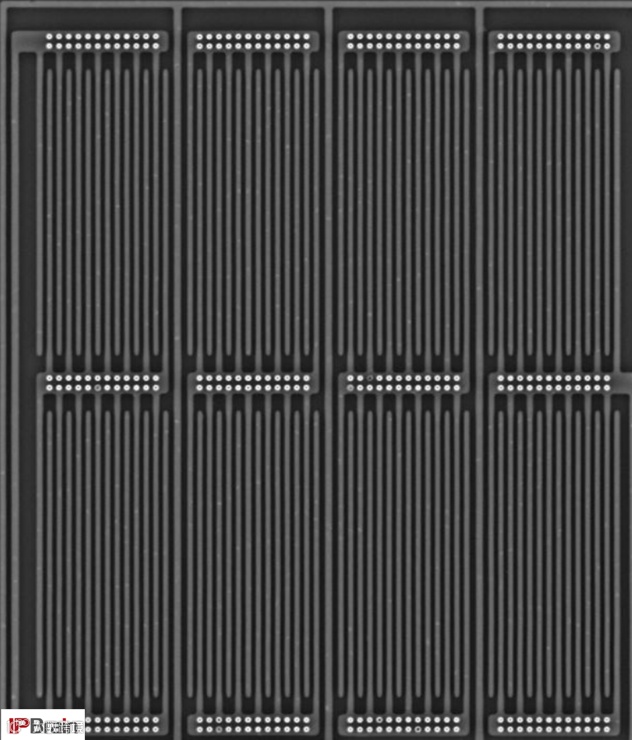

金属插指电容，图源：IPBrain平台

NFC芯片广泛应用于移动支付、身份认证、数据传输等领域。例如，在移动支付中，用户可以将手机靠近支持NFC的POS机，实现快速支付；在身份认证中，NFC芯片可以用于门禁控制、公交卡等应用。这款NTA53321芯片的出色表现及优秀的内部设计，使其成为众多电子设备在NFC功能模块设计中的首选。

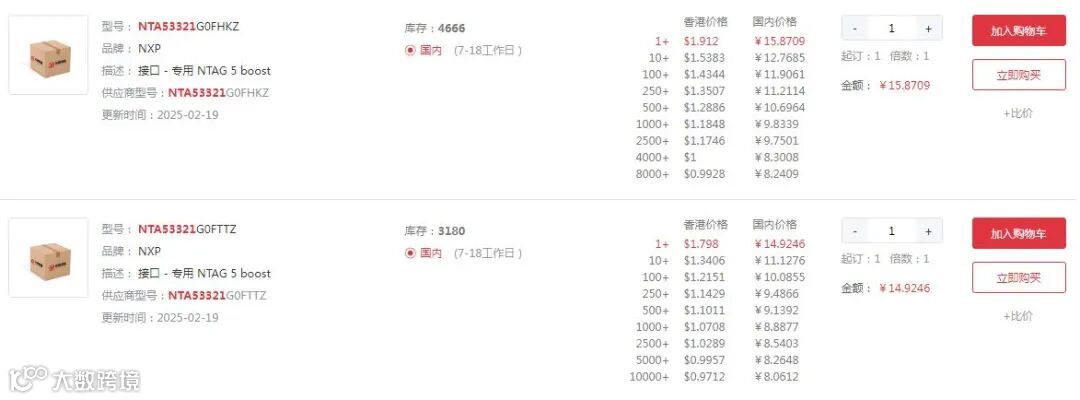

平台君在网上商城查询到这款芯片售价大概在15块左右。

IPBrain平台已经对这款芯片进行了详细的分析。想了解更多的朋友可以联系IPBrain@cellixsoft.com或致电010-62901860-639/609/611咨询细节。

如果小伙伴儿们对更多市场上热门的芯片资讯感兴趣，也可以点击“阅读原文”访问IPBrain网站进行查询。
