在这个万物皆信号的数字时代，安防系统能够捕捉细微的动态，医疗设备能够捕捉到微伏级生物电信号，我们身边的智能设备正变得越来越“敏锐”，拥有了超乎常人的感知力。而这些的背后都离不开一项关键技术——信号采集与转换。
模数转换器（ADC）作为核心部件，是设备的“数字感官”，直接决定了智能设备对外部信息的感知精度和处理效率。
平台君今天要带大家了解的正是来自亚德诺半导体（Analog Devices）的模数转换器AD9245，让我们一起看一下14位分辨率与80MSPS采样率的“王炸” 组合吧。

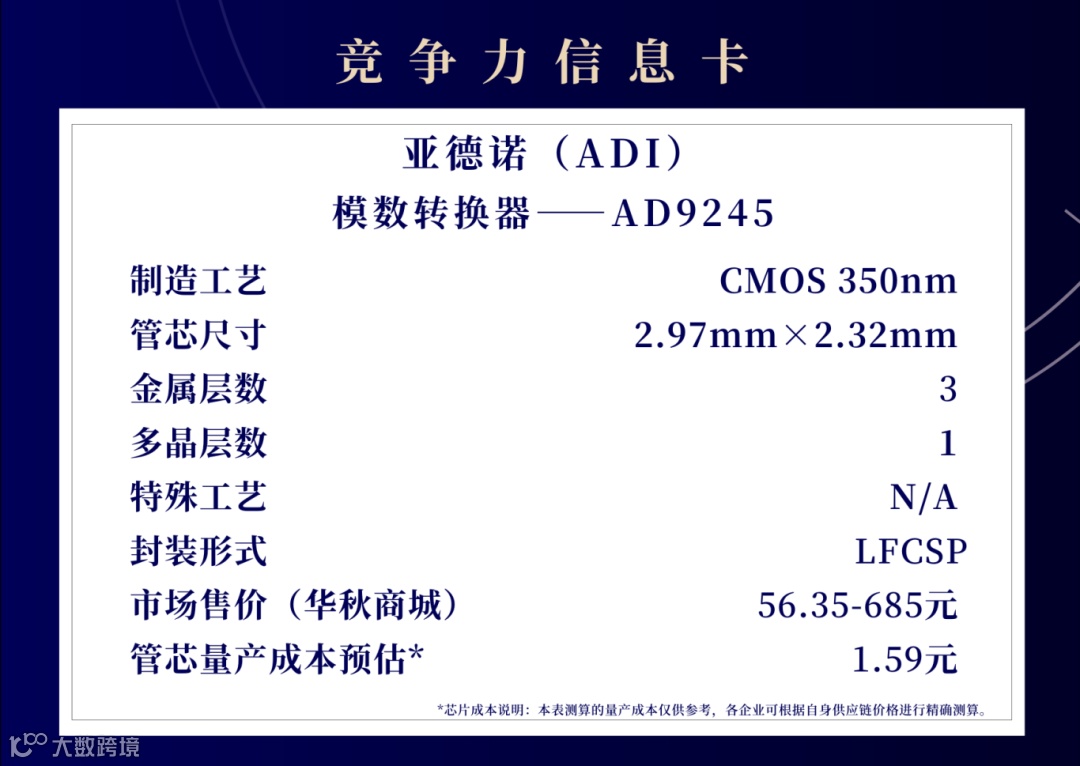

通过竞争力信息卡简单了解这款芯片后，平台君将从三个关键维度，深挖它的强大实力。

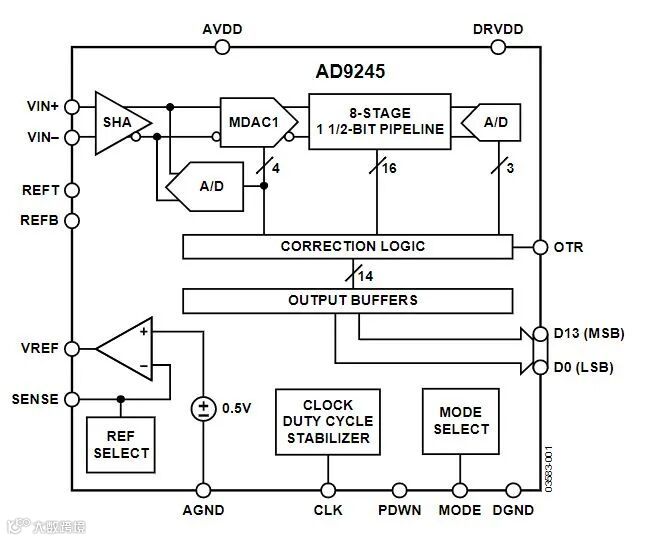

功能框图（图源：芯片规格书）
AD9245芯片由模拟输入、A/D转换器、参考电压、数字输出、时钟等多个模块构成。
模拟输入接受差分信号，经采样保持处理；A/D转换器采用流水架构保证精度；参考电压模块提供基准；数字输出可适配不同逻辑电平；时钟部分确保转换同步。各模块协同实现了高效的数模转换。
平台君拿到了小伙伴们对这款芯片结构的分析结果，让我们通过电路图和概貌图对AD9245的布局进行一个简单了解吧。

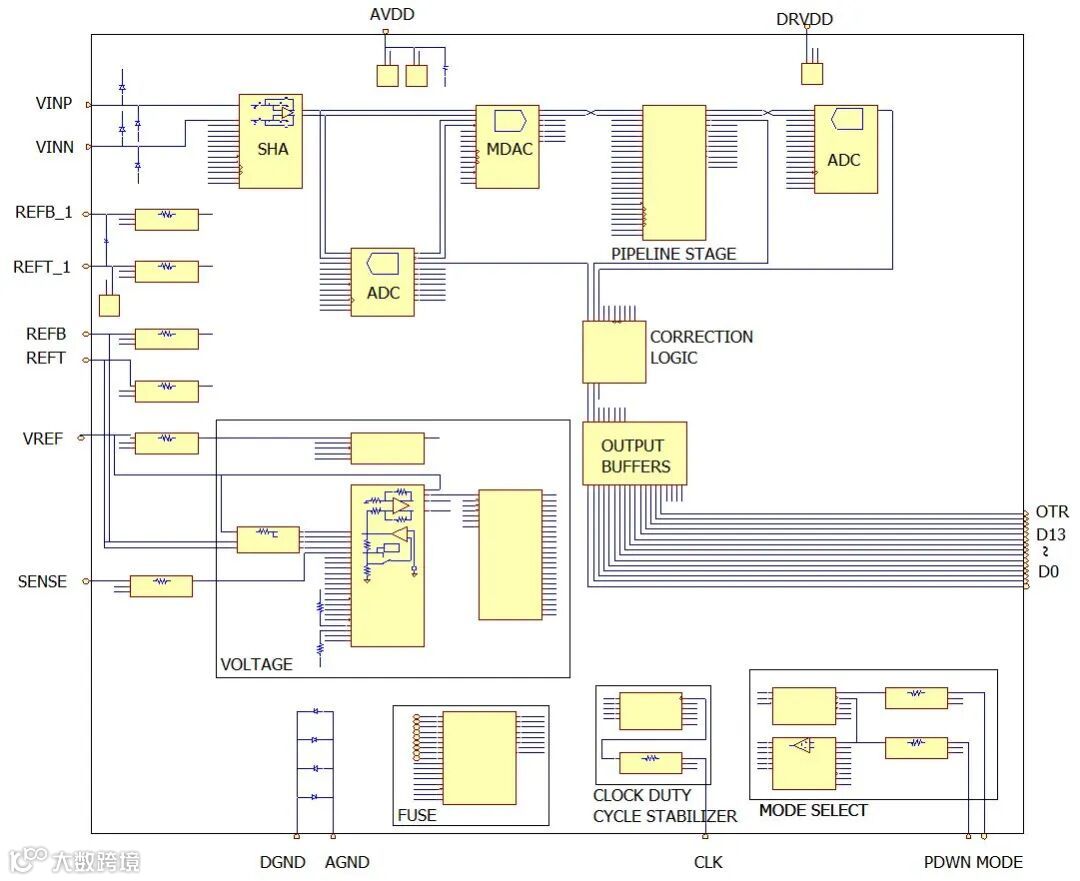

电路图（图源：IPBrain平台）

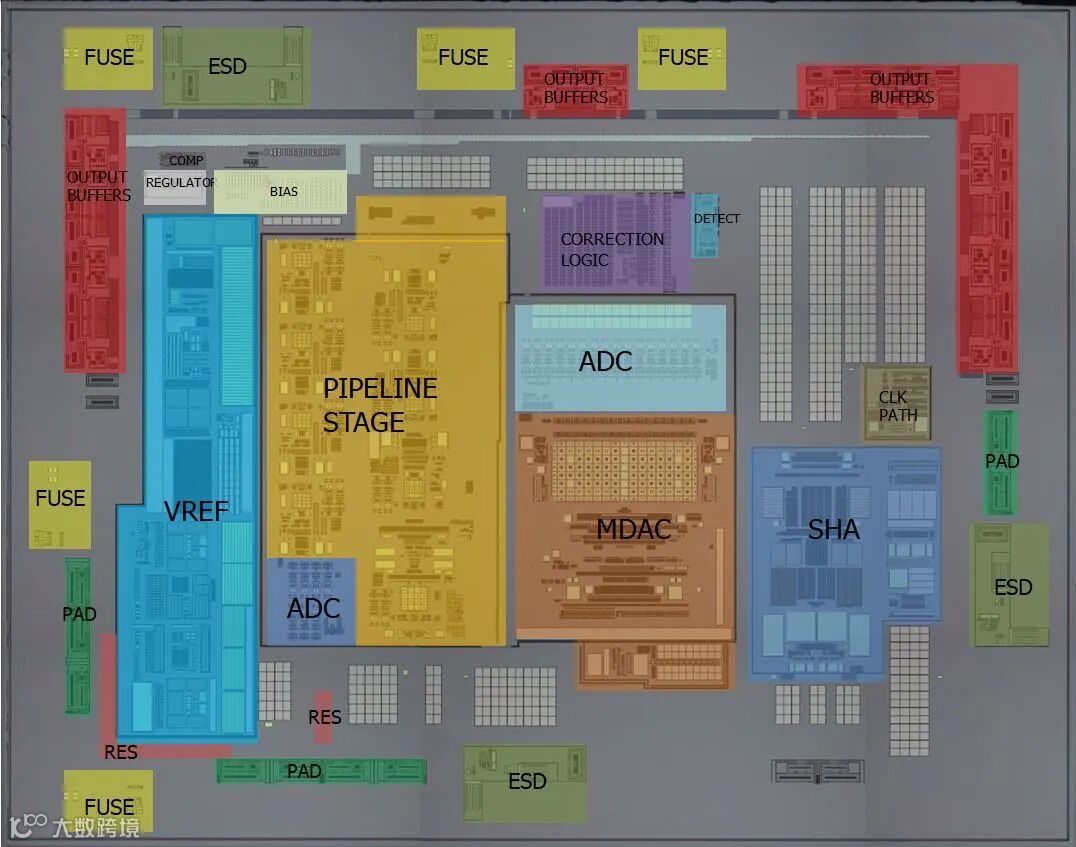

概貌图（图源：IPBrain平台）
1、高分辨率
AD9245 分辨率达 14 位，能将模拟信号转化为 16384 个量化级数字输出。以 2V pp 输入范围为例，每个量化级对应约 122μV 电压变化，为医疗 CT 等设备捕捉细微信号提供精准数据。
2、宽采样率
同时，它提供 20MSPS、40MSPS、65MSPS、80MSPS 等多种采样率，能满足不同场景对数据转换精度和速度的要求 。
3、低功耗
AD9245 功耗随采样率变化，20MSPS 时为 90mW，80MSPS 时为 366mW，在电池供电或对功耗敏感的应用场景中优势突出。具备待机模式，待机功耗仅 1.0mW，能有效降低系统整体功耗。
4、高精度
模拟输入带宽500MHz，支持 1V pp 至 2V pp 灵活输入范围。内置采样保持放大器（SHA）和基准电压源，SHA 可配置为单端或差分模式。
等效模拟输入电路（图源：芯片规格书）
奈奎斯特频率下，信噪比（SNR）最高为 72.7dBc，无杂散动态范围（SFDR）最高为 83.0dBc ，微分非线性（DNL）≤±0.5 LSB，确保转换精度。
5、宽适配性
采用差分输入，可有效抑制共模噪声，输入共模范围宽。

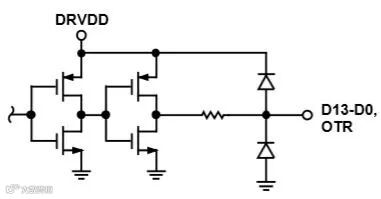

等效数字输出电路（图源：芯片规格书）
数据输出可配置 为偏移二进制或二进制补码格式，输出驱动能适配 2.5V 和 3.3V 逻辑电平。
等效MODE/数字输入电路（图源：芯片规格书）
时钟输入带有占空比稳定器（DCS），可适应较宽的时钟占空比变化，确保在不同时钟条件下稳定工作。
6、高兼容性
引脚与 AD9215、AD9235、AD9236 兼容，便于从 10 位升级到 14 位以及不同采样率间的迁移。
内部电压基准可通过引脚配置为 0.5V 或 1.0V，也能外接基准电压，方便调整输入范围和优化性能。评估板提供多种支持电路和配置选项，方便用户进行测试和应用开发。
AD9245 应用广泛，在通信领域，助力 5G 基站等设备进行信号采样与数字化；医疗成像中，辅助 X 射线、超声成像设备处理信号；工业自动化场景里，用于采集传感器信号，实现生产过程的监测与控制。
最后，大家一起看看这款多领域应用的芯片在细节上有什么亮眼的表现吧。

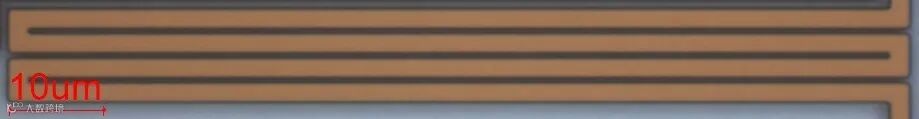

金属电阻（图源：IPBrain平台）
多晶电阻（图源：IPBrain平台）

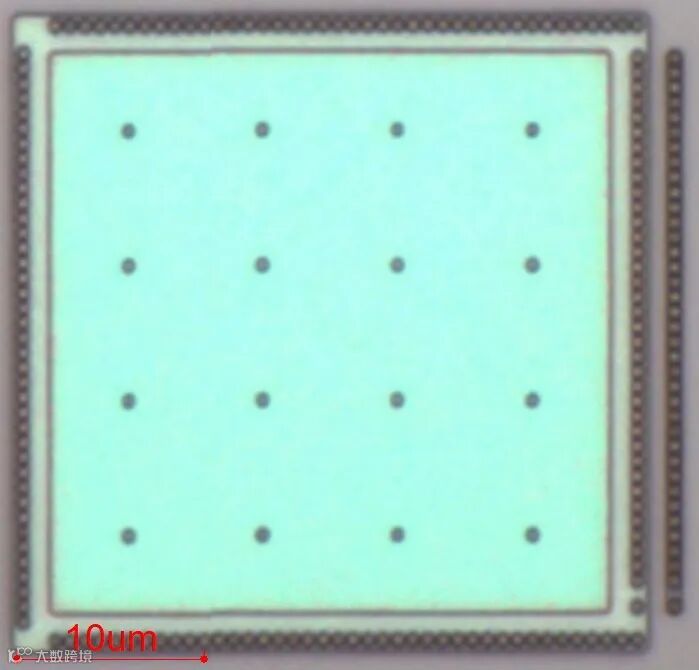

多晶电容（图源：IPBrain平台）
在ADC芯片中，不只存在单个的多晶电容，还有由多晶电容构成的阵列，这种阵列可以帮助芯片进行近准采样，稳定存储电荷，配合分压产生稳定基准电压，此外，还有滤波、去耦、减少电磁干扰提升芯片性能的作用。

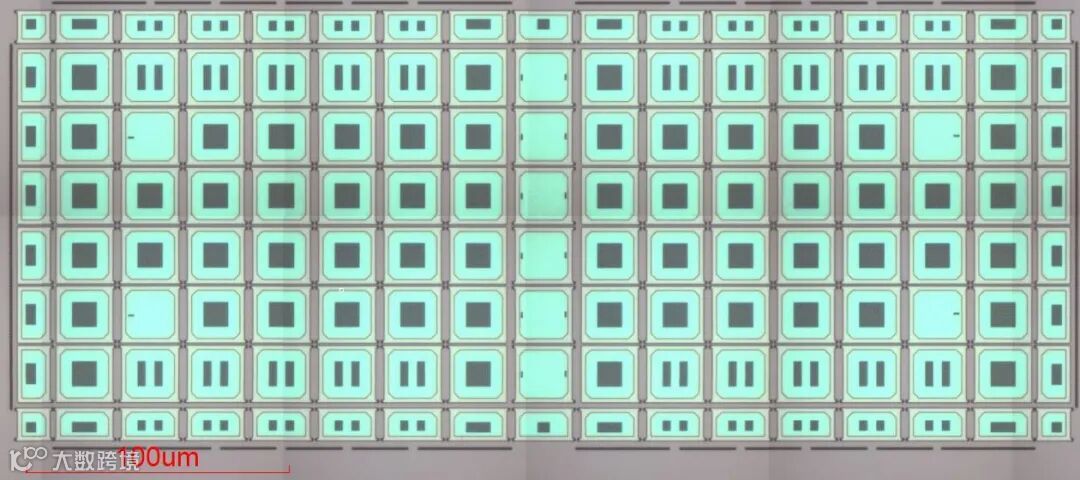

多晶电容构成的阵列（图源：IPBrain平台）

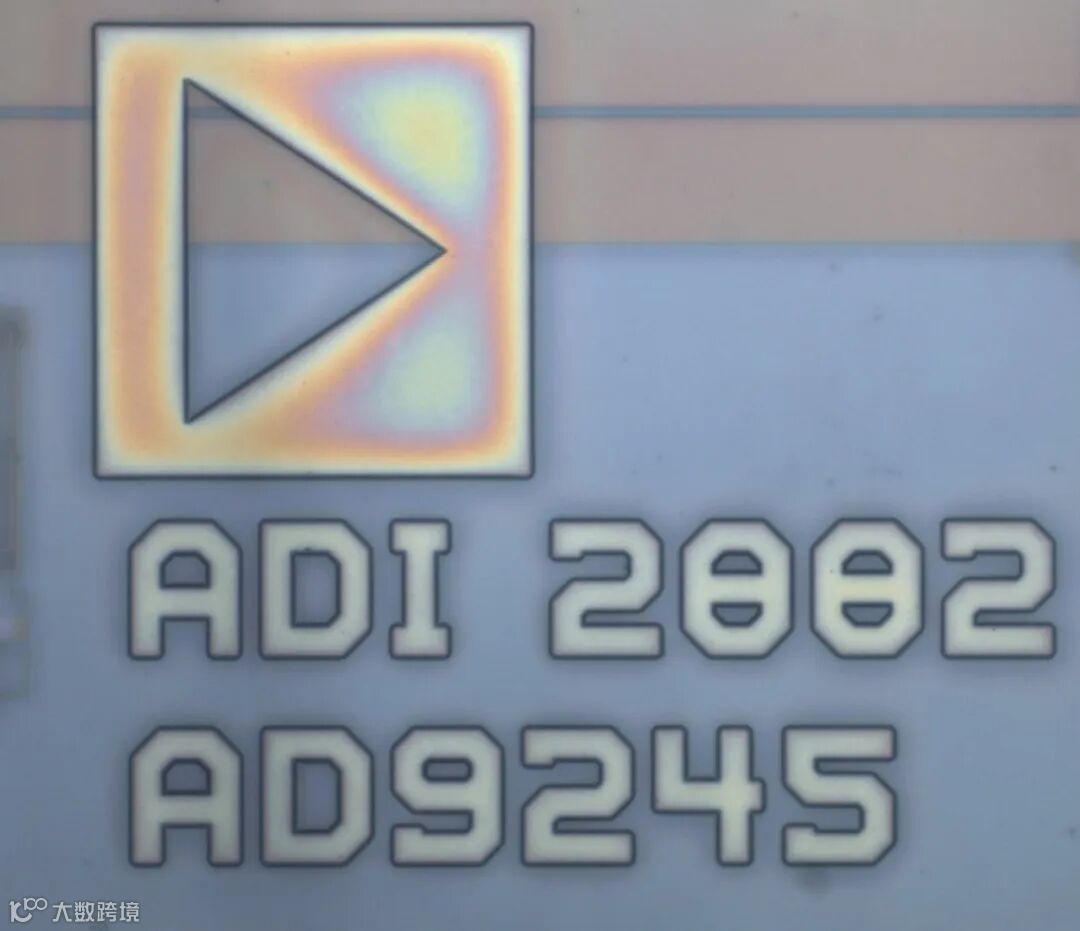

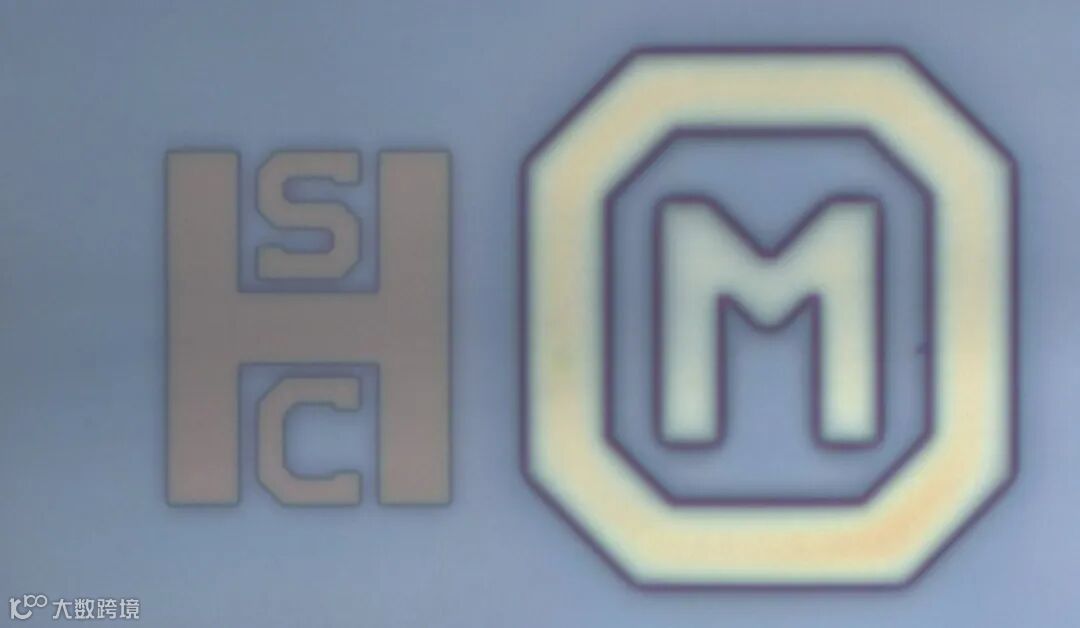

LOGO1（图源：IPBrain平台）
LOGO2（图源：IPBrain平台）

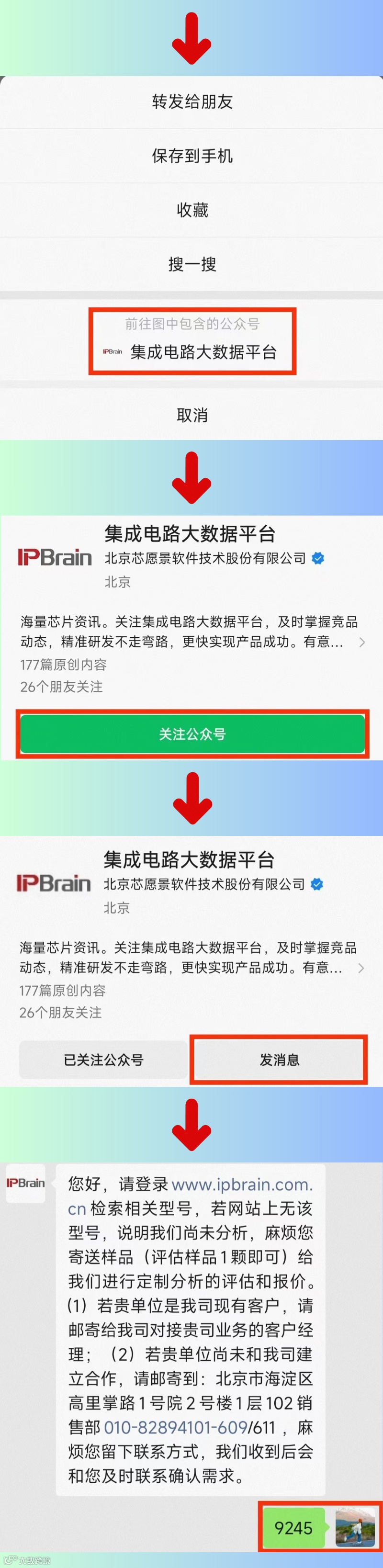

点击“发消息”后，在聊天对话框发送9245,即可自动获取40页免费报告的下载链接。
