当今时代数据的价值日益凸显，高速数据采集成为了关注的焦点，随着我国航天工程不断取得新突破，近期天舟八号货运飞船与长征七号遥九运载火箭组合体垂直转运至发射区择机发射，这离不开先进的数据采集技术的支持。
今天平台君要给大家介绍一个电子元件，它有着强大的性能，能将模拟世界与数字世界完美连接，仿佛是两个世界之间的神秘桥梁。它到底是什么呢？
当当当！谜底揭晓，它就是ADI的一款模数转换器——LTC2387-18。它到底有多厉害呢？接下来跟着平台君一起探索一下它的奥秘吧！

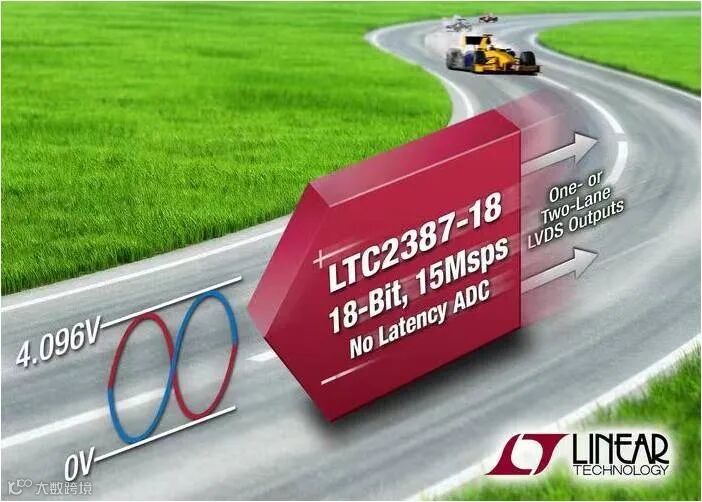

LTC2387-18 是一款低噪声、高速、18位、15Msps逐次逼近型寄存器（SAR）ADC，支持高达7.5MHz的输入信号的奈奎斯特采样。采用串行LVDS接口，具有全差分±4.096V的输入范围，非常适合宽动态范围的应用。

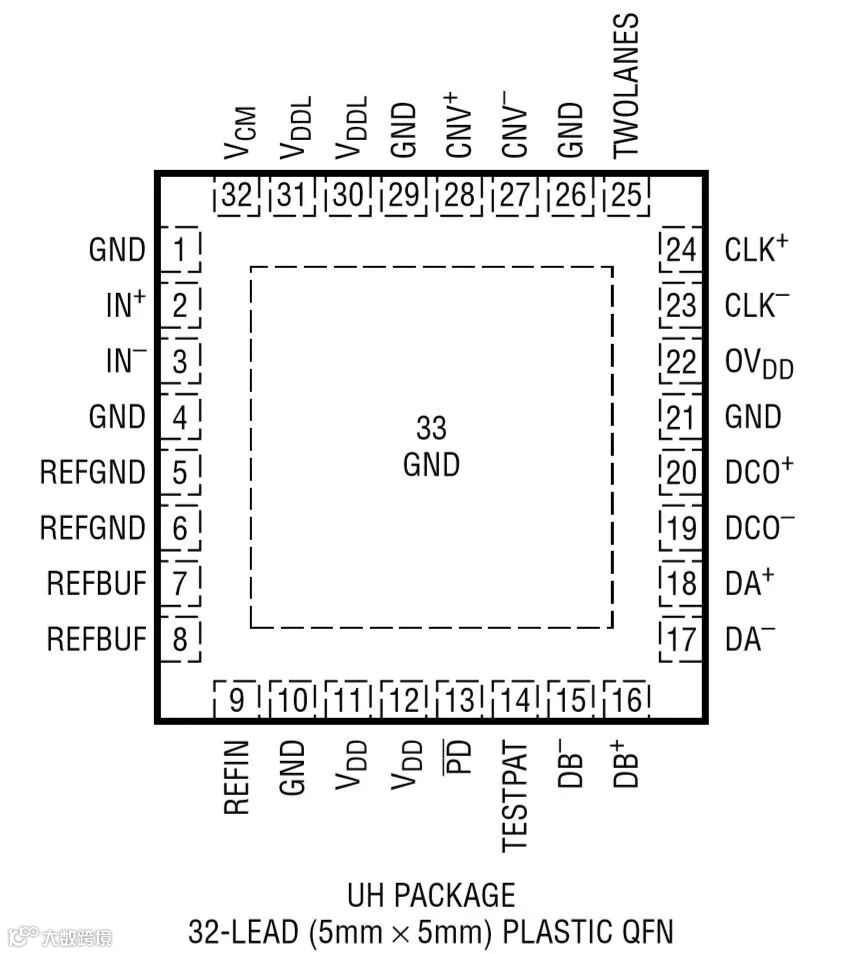

采用32引脚（5mm × 5mm）QFN封装，具有较小的封装尺寸，适合在空间有限的电路板上使用。平台君找到了它的封装图如下。
封装图（图源：芯片规格书）

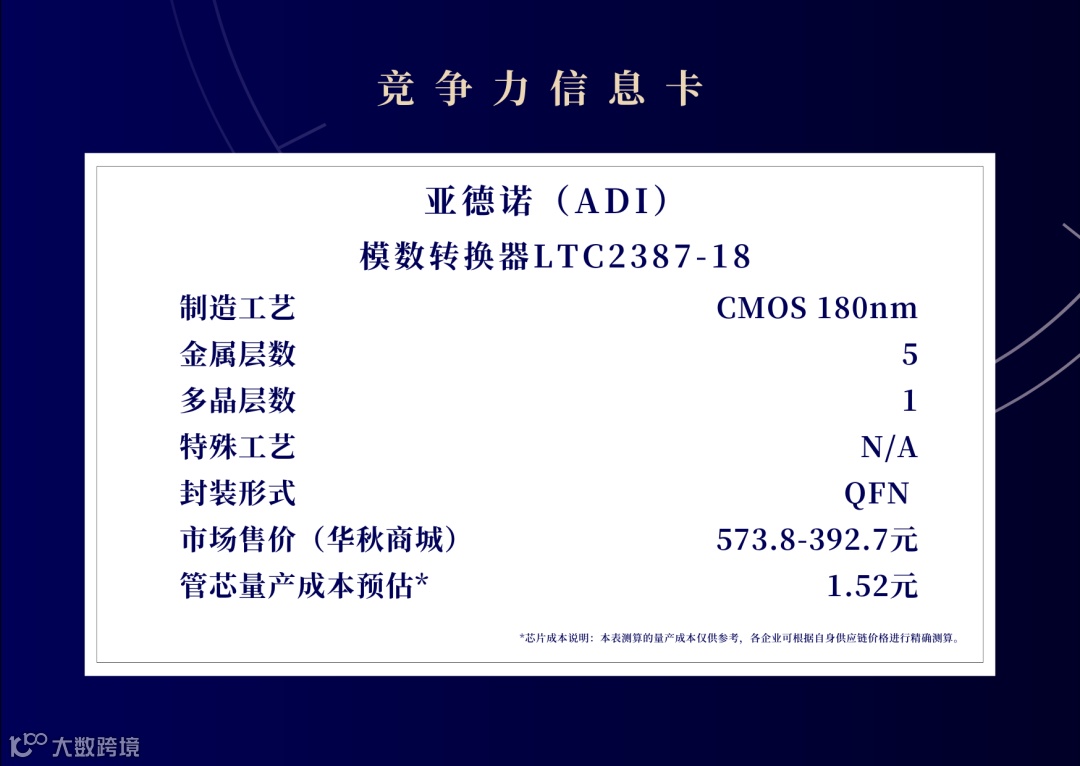

LTC2387-18芯片为COMS 180nm工艺，管芯面积为2.54x2.53mm²，有5层金属布线，下图是整个芯片的概貌图。
芯片概貌图（图源：IPBrain平台）
从上图可以看到，LTC2387-18包含一个精密的2.048V参考电压源，还配备一个内部参考缓冲器，为模数转换提供稳定的参考电压。我们在整理后的电路图中也可以看到该模块的位置。

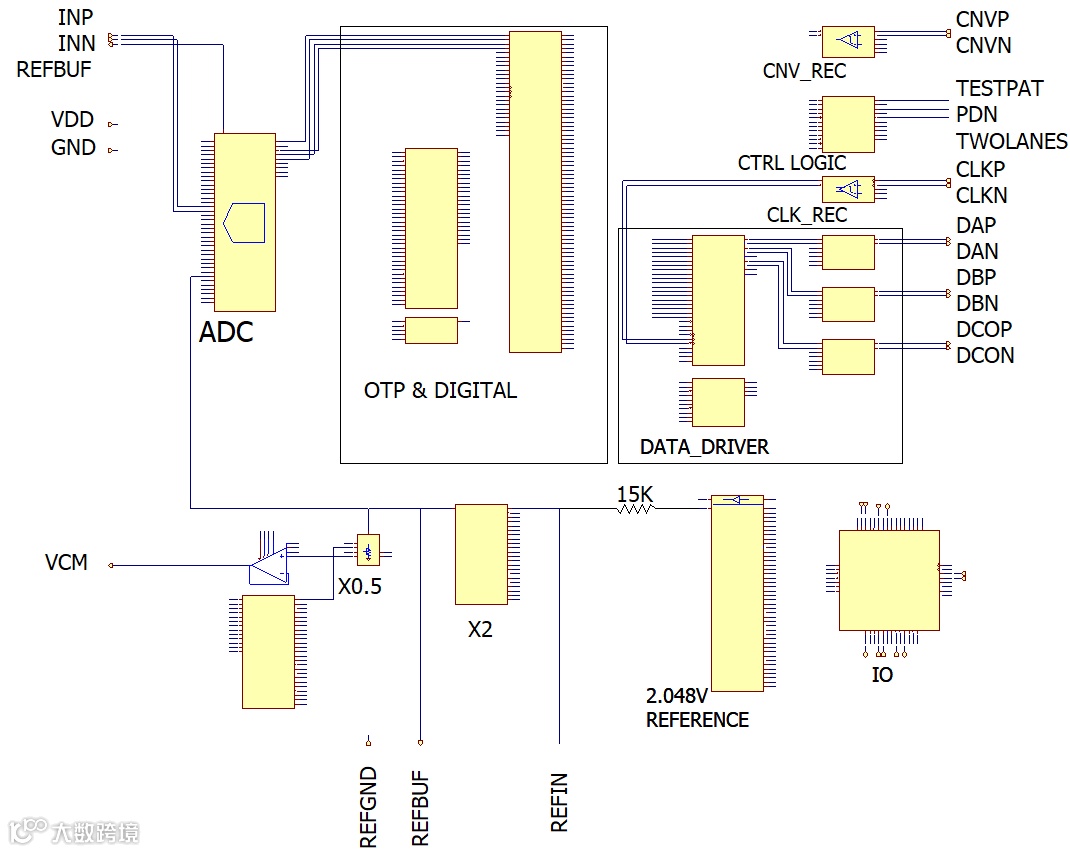

电路图（图源：IPBrain平台）
结合概貌图和电路图，我们重点分析一下它的工作原理。
LTC2387-18分两个阶段运行：
在采集阶段，采样电容器连接到模拟输入引脚IN+和IN-，用来采样差分模拟输入电压。CNV引脚上的上升沿开始转换。
在转换阶段，ADC通过逐次逼近算法进行排序，使用差分比较器将采样输入与参考电压的二进制加权分数进行比较。在转换结束时，控制逻辑准备18位用于串行传输的数字输出代码。
18 位高分辨率和15Msps高采样速率的完美结合，共同提高着转换准确性和转换精度。该芯片的无延迟操作可以提高系统的控制精度和稳定性。在1MHz输入频率下，LTC2387-18具有95.7dB的信噪比（SNR），高线性度与低噪声保证了信号的纯净度。下图给出了信噪比的典型特征图。

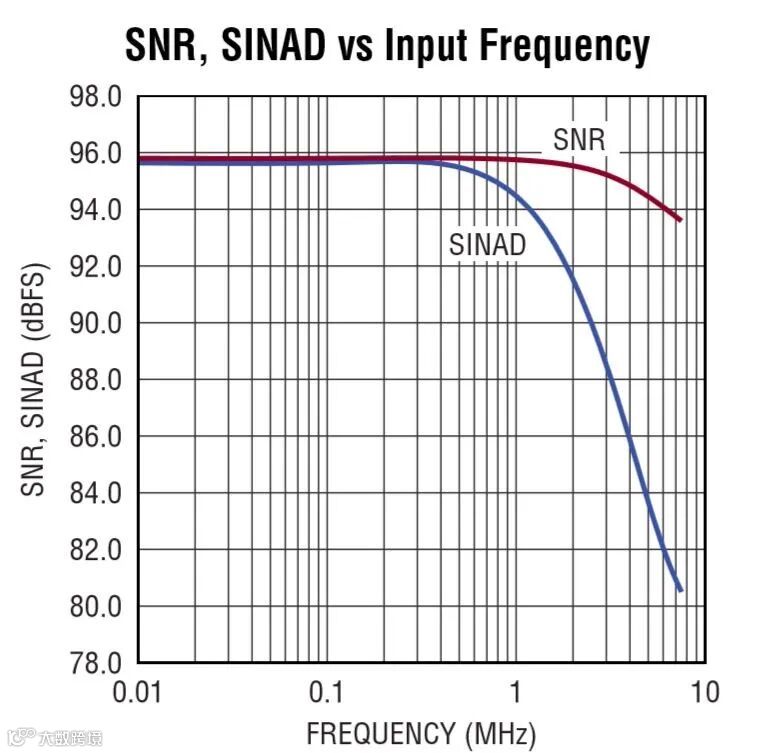

信噪比典型特征图(图源：芯片规格书)
平台君在我们的大数据平台查询时发现了一个与LTC2387-18极为相似的芯片LTC2387-16。那么这两个芯片有什么不同呢？
平台君对比了它们的特性，发现两者最主要的区别是分辨率的不同：LTC2387-16分辨率为16位，而LTC2387-18分辨率高达18位。凭借着更高的分辨率，在工作时，它能够给出更为精细的量化级别，整体的转换精度明更高。
但其实，从图像分析看来，LTC2387-18和LTC2387-16的概貌图及LOGO是一样的，又是一套mask做多个型号的产品。之前平台君写过的BQ76952也类似。

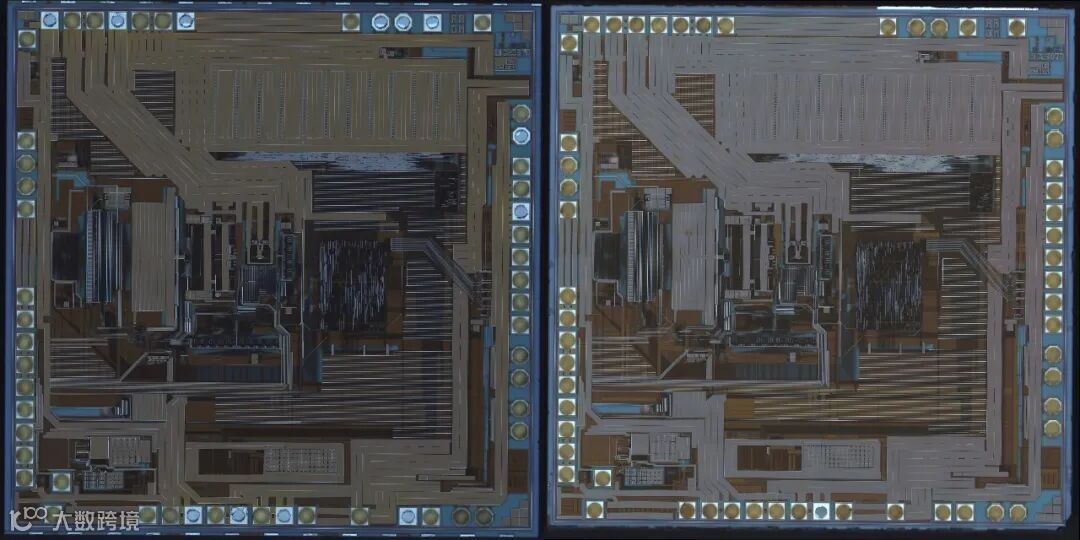

芯片概貌对比图（图源：IPBrain平台）

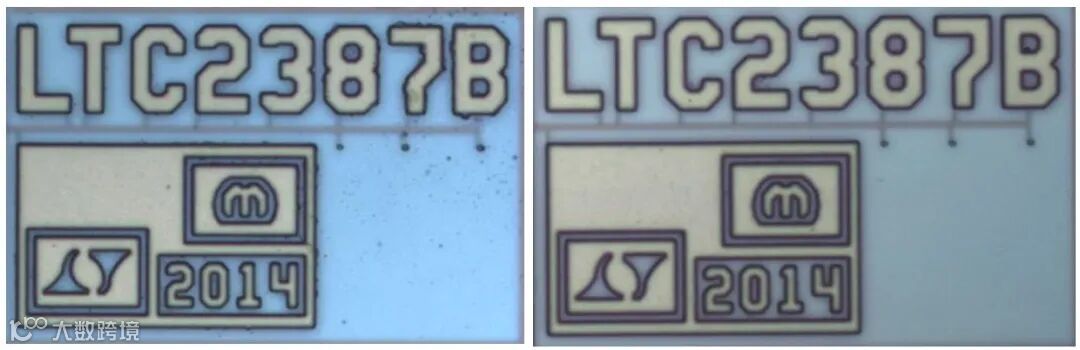

LOGO对比图（图源：IPBrain平台）
平台君还在贸泽官网上查询到，LTC2387-18单个价格为580元左右，LTC2387-16单个价格为460元左右，价格都不低呢！
总的来讲，鉴于LTC2387-18在转换精度方面更具优势，如果在实际应用中对转换精度有着更高要求的话，那么选择LTC2387-18是更合适的。
通过上面的介绍，相信大家已经对LTC2387-18有了一定的了解，接下来我们再来看一下它是怎样应用在我们生活的方方面面的吧。
（图源：网络）
在实际应用时，它在高速数据采集系统中，能够快速、准确地采集各种实验数据；在医疗成像设备中，如 CT 扫描仪、MRI 设备等，能够保证成像的质量和准确性；在仪器仪表行业中，能够对信号进行高精度的采集和转换。
未来，随着对数据精度和速度要求的不断提高，LTC2387-18 有望在更多领域得到广泛的应用。
