模数转换器（Analog-to-Digital Converter，ADC）是一种将连续的模拟信号（如电压、电流）转换为离散数字信号的集成电路。它是连接模拟世界与数字系统的核心器件，广泛应用于传感器、通信、医疗设备、工业控制等领域。
ADC通过采样、量化、编码三个步骤完成转换：
采样：按固定频率捕获模拟信号的瞬时值
量化：将采样值映射到有限精度的数字等级
编码：将量化值转换为二进制码（如16位、24位）
关键参数包括：
分辨率：以位数（bit）表示，决定最小可分辨的模拟量（如12位分辨率为1/4096）
采样率：每秒采样次数（SPS），决定信号带宽上限（遵循奈奎斯特定理）
精度：包括积分非线性（INL）和微分非线性（DNL）误差
输入范围：支持的模拟信号电压范围（如0-5V、±10V）
功耗：低功耗设计对便携设备至关重要
今天，平台君和各位分享一款分辨率为14位，采样率达到1300/625 MSPS的ADC芯片——AD9695。
AD9695基本信息

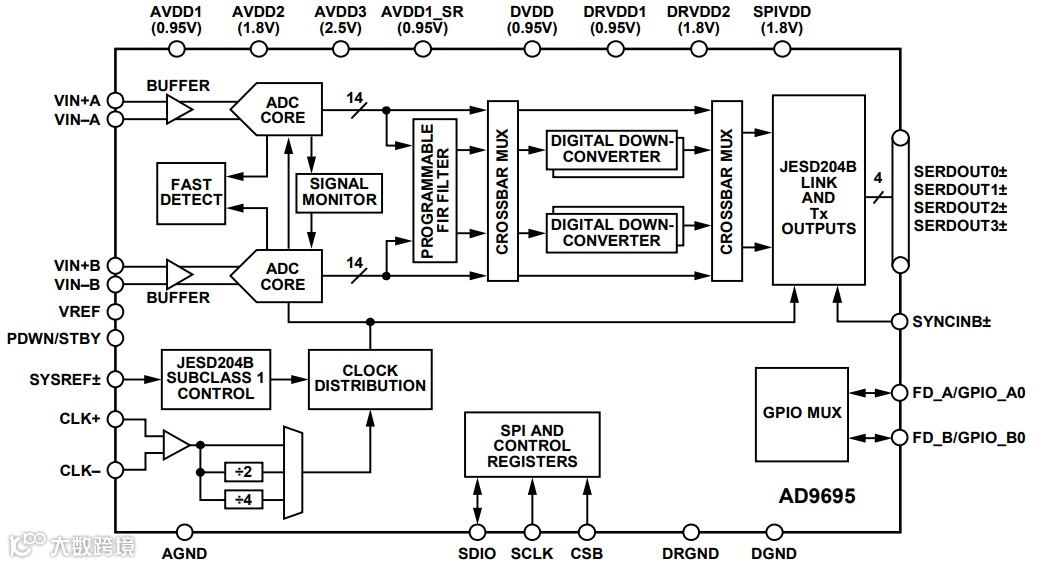

AD9695功能框图（源于官网datasheet）

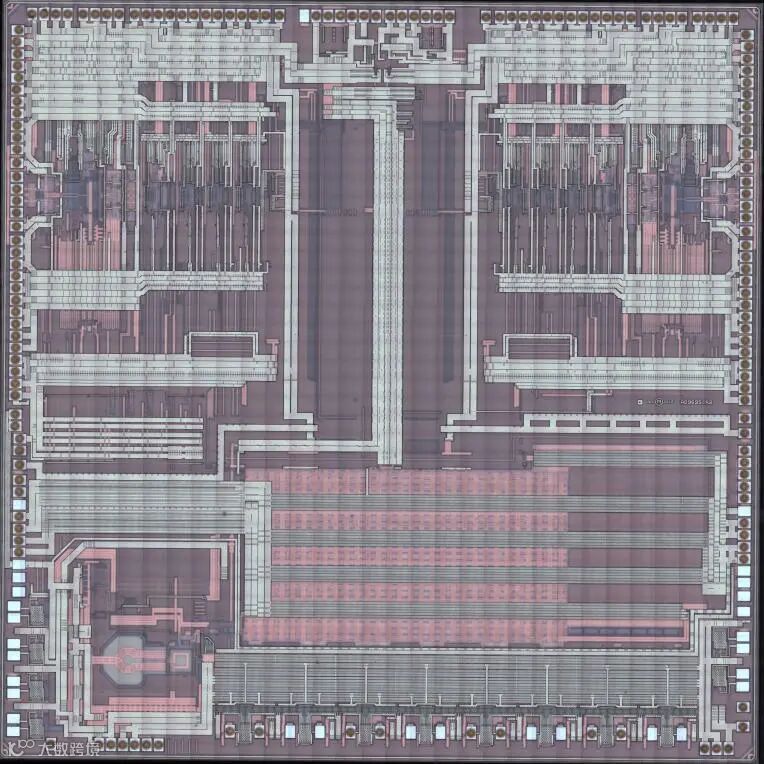

AD9695 M10概貌图（图源：IPBrain平台）
这款芯片的制造工艺为28nm，金属层数为10层，管芯面积接近16平方毫米。芯片中含有四通道JESD204B接口，单通道速率达到12.5Gbps。
核心参数
分辨率与采样率
AD9695具备14位分辨率，支持双通道同步采样，这一特性为精准捕捉复杂信号提供了基础。其最高采样率可达1300 MSPS（AD9695BCPZRL7 - 1300）或625 MSPS（AD9695BCPZRL7 - 625），满足不同应用场景对采样速度的严苛要求，无论是处理瞬息万变的高频信号，还是对数据采集实时性要求极高的场景，都能应对自如。
输入带宽
惊人的-3dB输入带宽高达2GHz，支持直接射频（RF）采样，这使得AD9695在高频信号处理领域脱颖而出。对于需要处理高频信号的芯片设计，如5G通信、雷达系统等，其能够直接对高频信号进行采样，大大简化了前端信号处理电路，为系统设计带来了更高的灵活性和集成度。
功耗
在功耗管理方面，AD9695表现出色。在1300MSPS时总功耗为1.6W，单通道功耗800mW，并支持灵活的功耗管理模式。这对于追求高性能与低功耗平衡的设计尤为重要，既能在需要高性能处理时全力运行，又能在适当场景下降低功耗，延长设备续航或减少散热压力。
封装
采用64引脚LFCSP封装（9 mm × 9 mm），这种紧凑设计完美契合现代高密度集成的需求。在有限的电路板空间内，实现更多功能的集成，对于追求小型化、轻量化产品设计的工程师来说，无疑是一大福音。
技术特性
接口与协议
支持JESD204B接口，最高传输速率达16 Gbps，通过4条串行通道实现低延迟数据传输。这一特性在多通道系统同步中发挥着关键作用，对于需要处理大量数据、且对数据传输延迟敏感的应用，如多通道雷达信号采集、高速通信基站等，能够确保各通道数据的精准同步，提升系统整体性能。
信号处理能力
AD9695集成4个宽带抽取滤波器和数控振荡器（NCO），为多频段接收器的灵活配置提供了有力支持。在实际应用中，面对复杂的多频段信号环境，能够轻松实现信号的筛选、处理和转换。同时，其信噪比（SNR）为65.6dBFS（输入范围1.59Vpp时），无杂散动态范围（SFDR）达78 dBFS，确保了高精度的信号转换，即使在复杂的电磁环境下，也能输出高质量的数据，为后端信号处理提供可靠保障。
电源与温度适应性
支持多电压供电（0.95 V、1.8 V、2.5 V），这种兼容性使得AD9695能够在低功耗与高性能模式之间自由切换，适应不同的应用需求。工作温度范围覆盖-40°C至+105°C（结温），这一宽温特性使其在工业和特种领域等恶劣环境中也能稳定工作，为相关领域的设备设计提供了稳定可靠的选择。
典型应用场景
通信系统
在通信领域，AD9695大显身手。无论是5G、LTE等蜂窝基站，还是软件定义无线电（SDR）及卫星通信，都离不开它的支持。它能够高效处理多频段信号，满足通信系统对高速、高精度数据采集和处理的需求，助力实现更快速、更稳定的通信连接。
测试仪器
对于频谱分析仪、示波器和网络分析仪等测试仪器而言，AD9695提供的高精度数据转换能力至关重要。它能够将复杂的电信号精确转换为数字信号，为测试仪器提供准确的数据基础
高速数据采集系统
在医疗成像、科学实验等需要超高速采样的场景中，AD9695同样表现出色。例如在医疗成像中，能够快速采集人体内部的生理信号，为医生提供更清晰、更准确的诊断图像；在科学实验中，能够捕捉瞬间发生的物理现象，助力科研人员探索未知的科学领域。
设计与开发
参考设计
ADI提供基于FMC接口的评估板（如AD9695 FMC卡），能够支持与Xilinx FPGA（如ZCU102）的快速集成，并提供完整的时钟管理和数据链路设计示例。这为工程师在进行系统设计时提供了极大的便利，减少了从理论设计到实际实现的时间和工作量，让工程师能够更快地验证自己的设计思路。
驱动与工具
官方提供HDL代码和软件驱动，支持SPI接口配置，可通过开发套件（如AD9695 - 625EBZ）进行快速原型验证。这些丰富的开发资源，使得工程师在开发过程中能够更加便捷地对AD9695进行配置和调试，加速产品的开发进程。
供应链信息
根据平台君的检索，该芯片的参考价格约5,000~15,000之间。随着近期美国对中国累计征收关税达到104%，估计这款芯片的价格还会上涨。
总之，AD9695以其高采样率、宽输入带宽和低功耗等特性，成为通信、雷达及高端仪器领域的核心器件。其创新的JESD204B接口和集成信号处理模块，不仅简化了系统设计，还为需要高密度、高性能数据采集的应用场景提供了理想解决方案。
